第36回優秀板金製品技能フェア

単体品の部 全107作品

単体059

技能奨励賞

小悪魔

株式会社 佐藤医科器械製作所 (滋賀県)

  • サイズ: W321 × D226 × H198 mm

  • 精度: ± 1.0 mm

  • プログラム時間: 100 分

  • 加工時間: 1140 分/個

  • 加工数量: 1 個

  • 材質: SUS304

  • 板厚: 1.0 mm

  • 作品種類: オリジナル品

加工工程

  • 2D/3D設計

  • CAD/CAM

  • パンチレーザ加工

  • 曲げ

  • 溶接

  • 表面仕上げ

アピールポイント

総曲げ回数 452回 です。

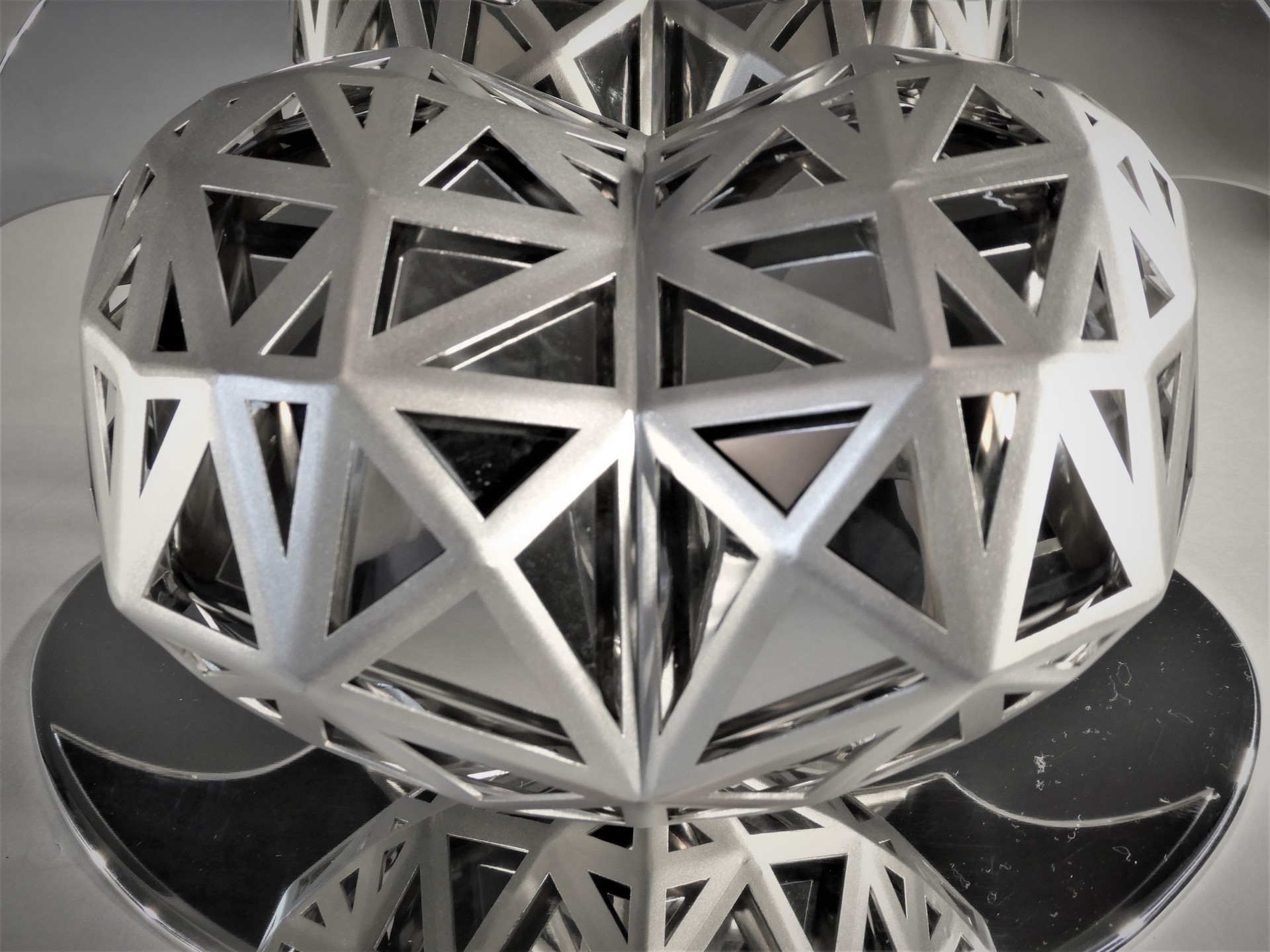

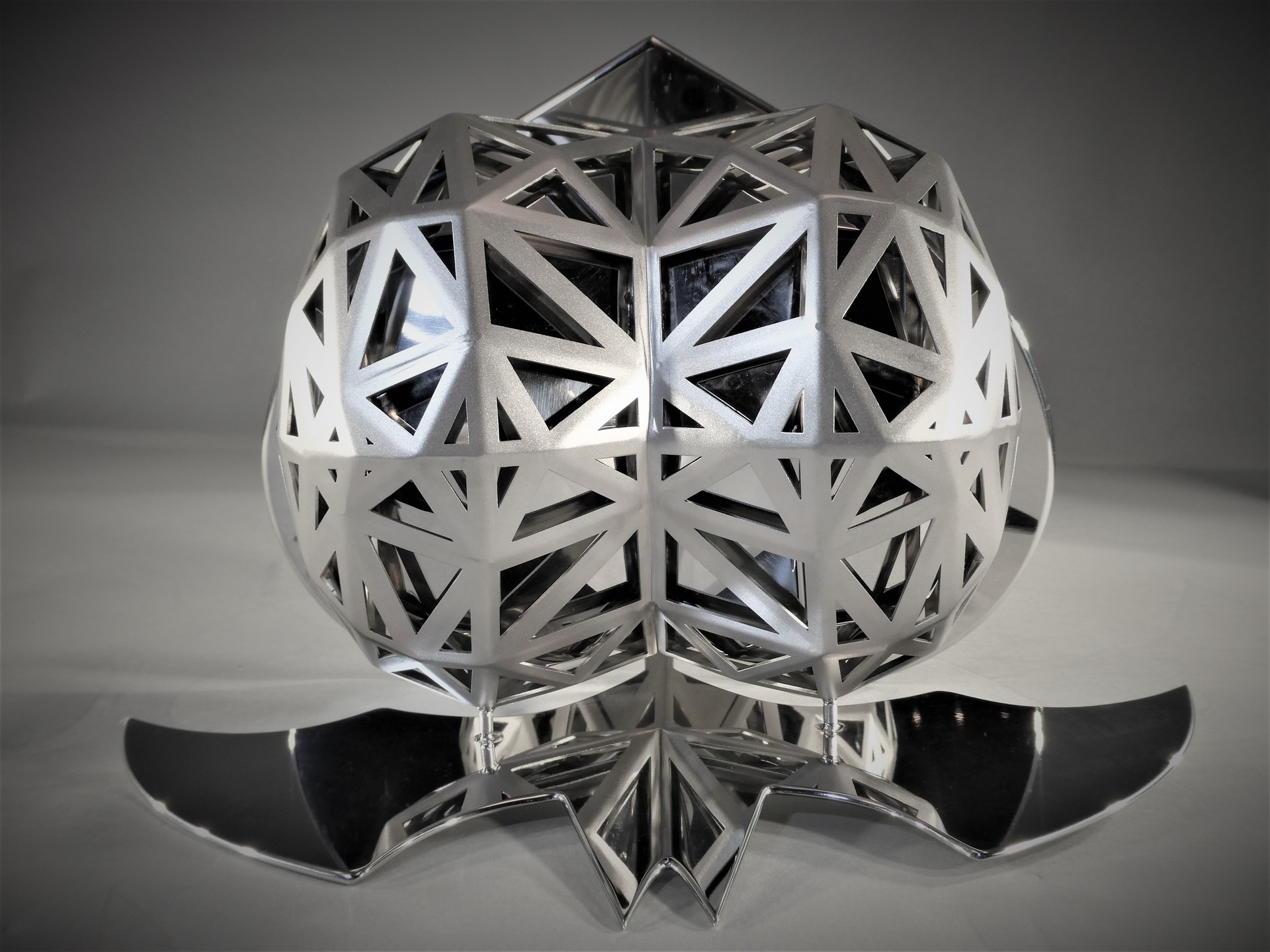

外側のハートは曲げの最小フランジまで穴をあけることにより内側のハートが見えるようにしています。最小フランジ幅になったことにより曲げ際は金型からズレないようにポンチを目印に慎重に曲げました。

内側と外側のハート共に溶接の合わせ目を綺麗にするため、ハンドフィニッシュですり合わせを行いました。内側のハートを仕上げてから外側のハートを被せて溶接をしています。内側のハートに影響が出ないよう、マスキングをして溶接をしました。

仕上げでは外面はブラスト処理を行い、内側との見た目の差を出しています。ブラスト仕上げでは内側にかからないようマスキングをして、外側のハートに歪みが出にくくなるように当て方を考えて進めました。

外側と内側の隙間があまりない為、仕上げた後のマスキング外しや洗浄などで苦労しました。

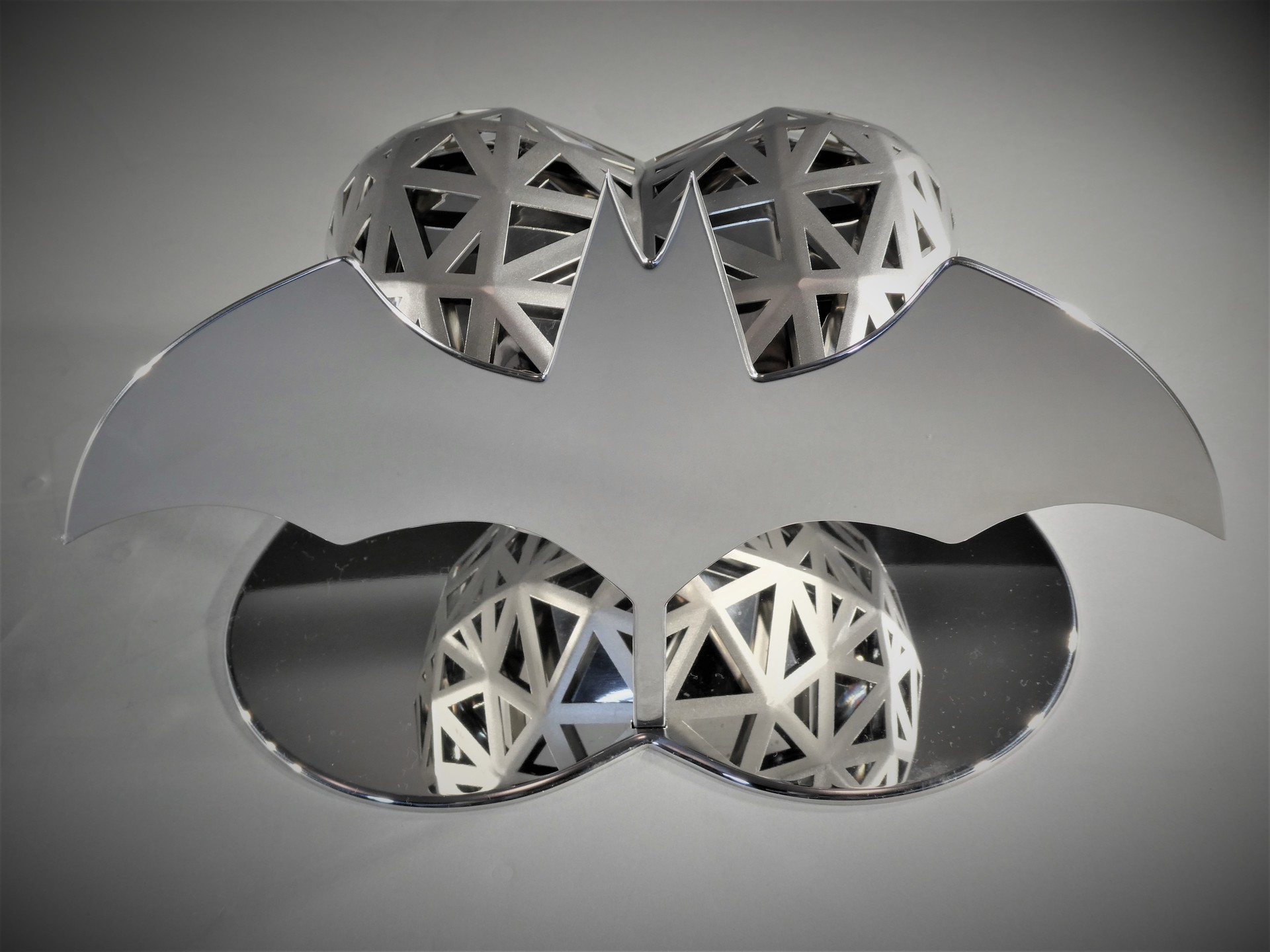

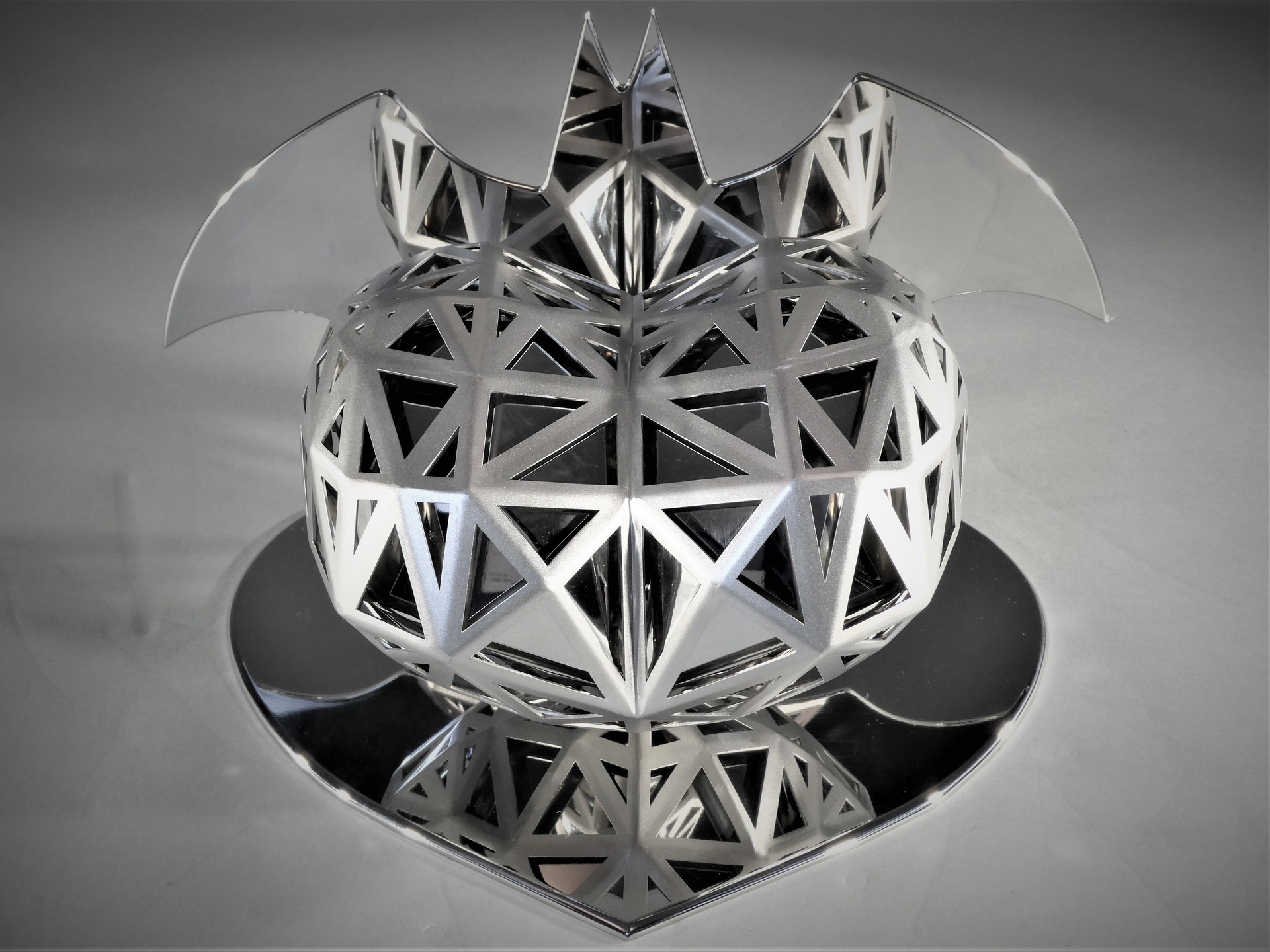

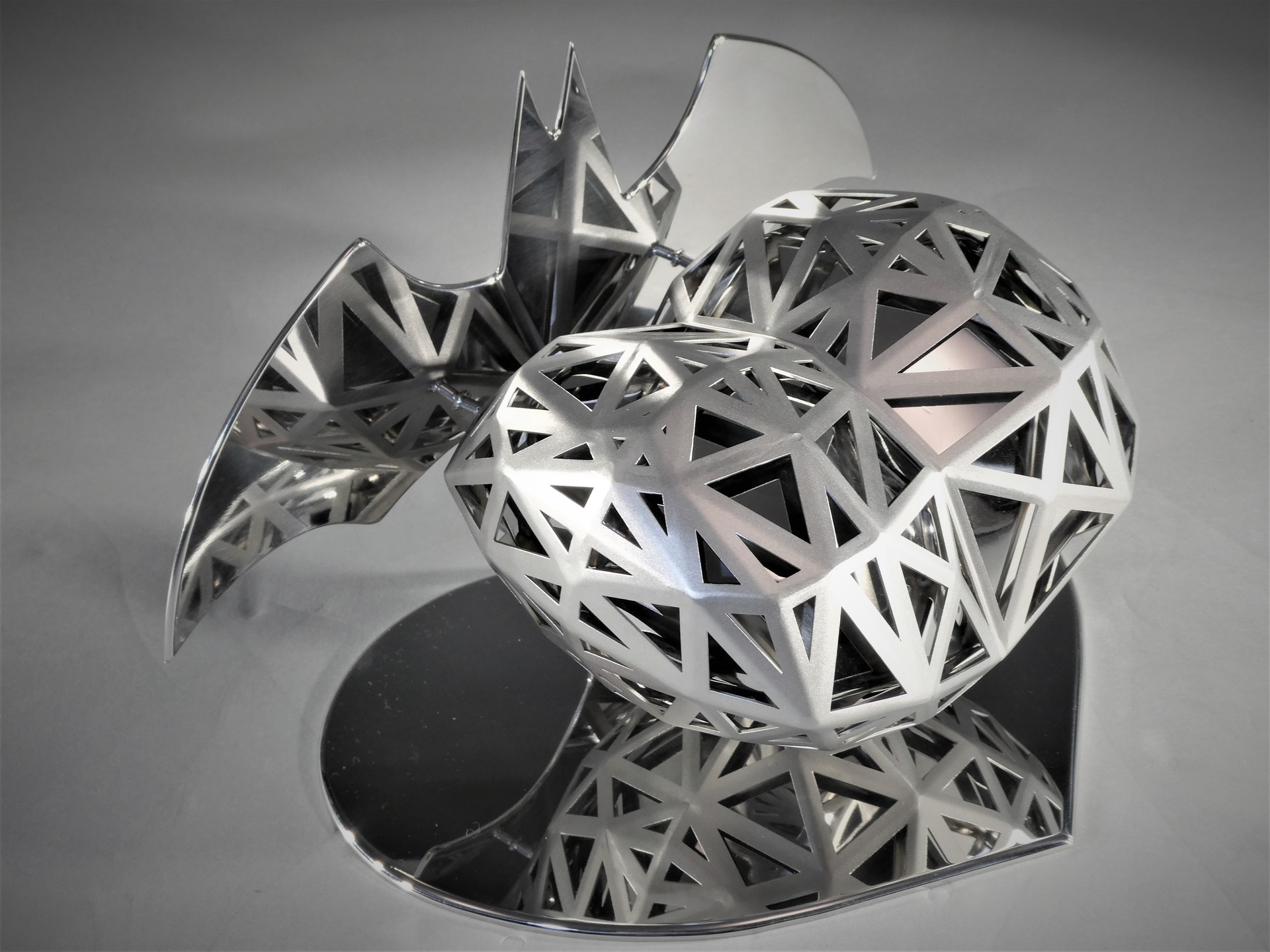

内側のハートを枠のハートで覆い、バックにコウモリを合わせることで「小悪魔」を表現しています。
