第36回優秀板金製品技能フェア

単体品の部 全107作品

単体057

技能賞

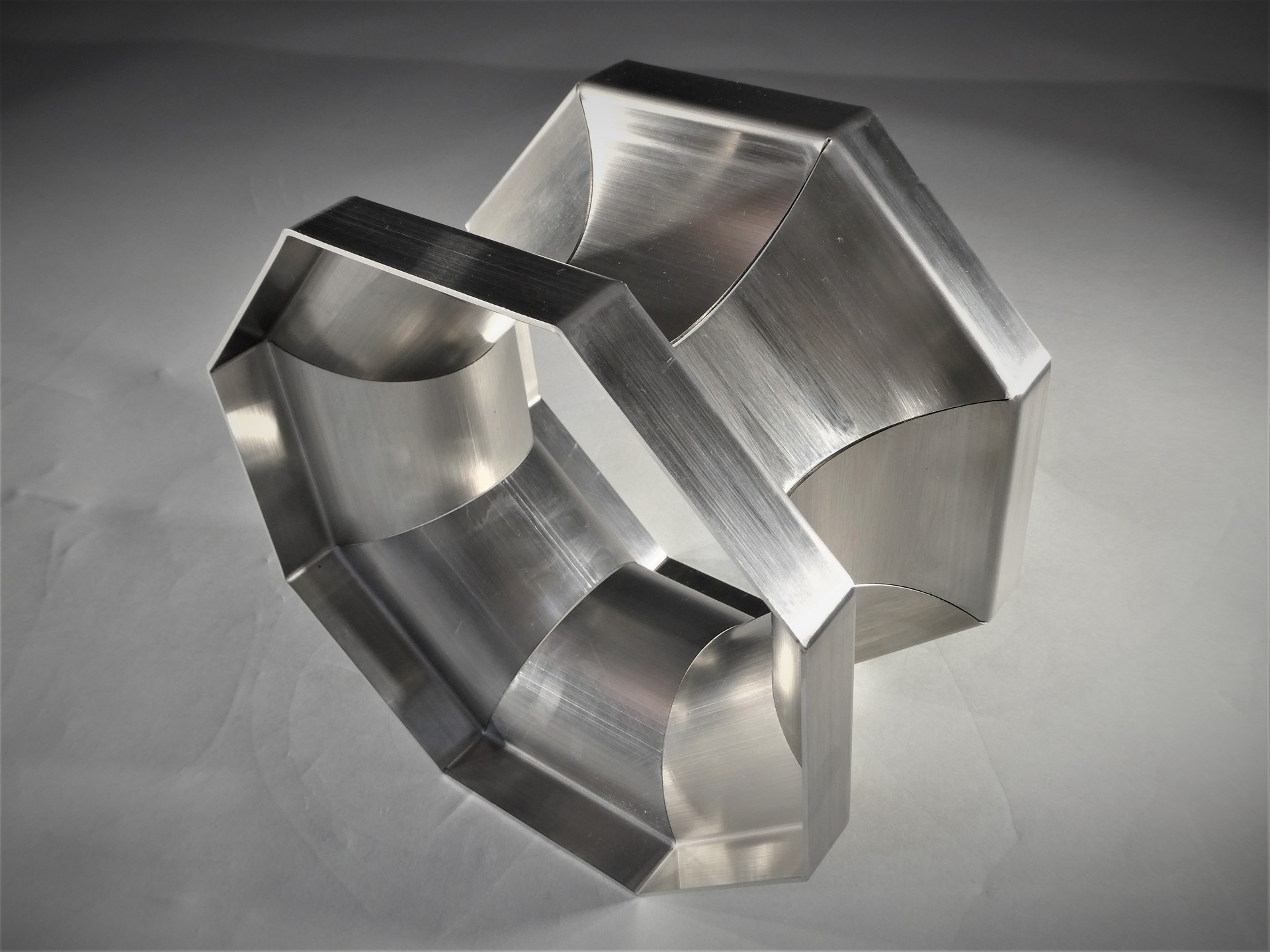

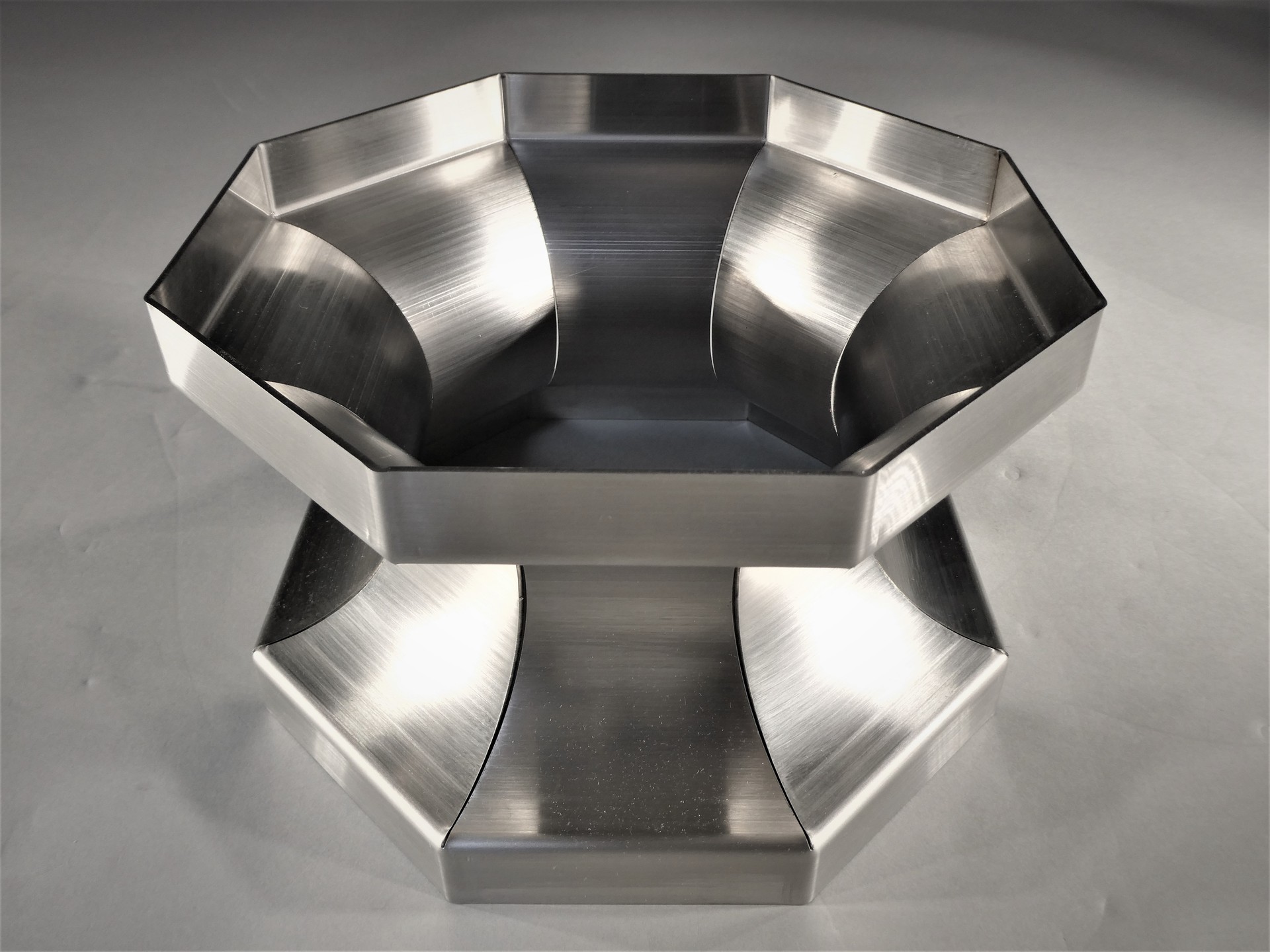

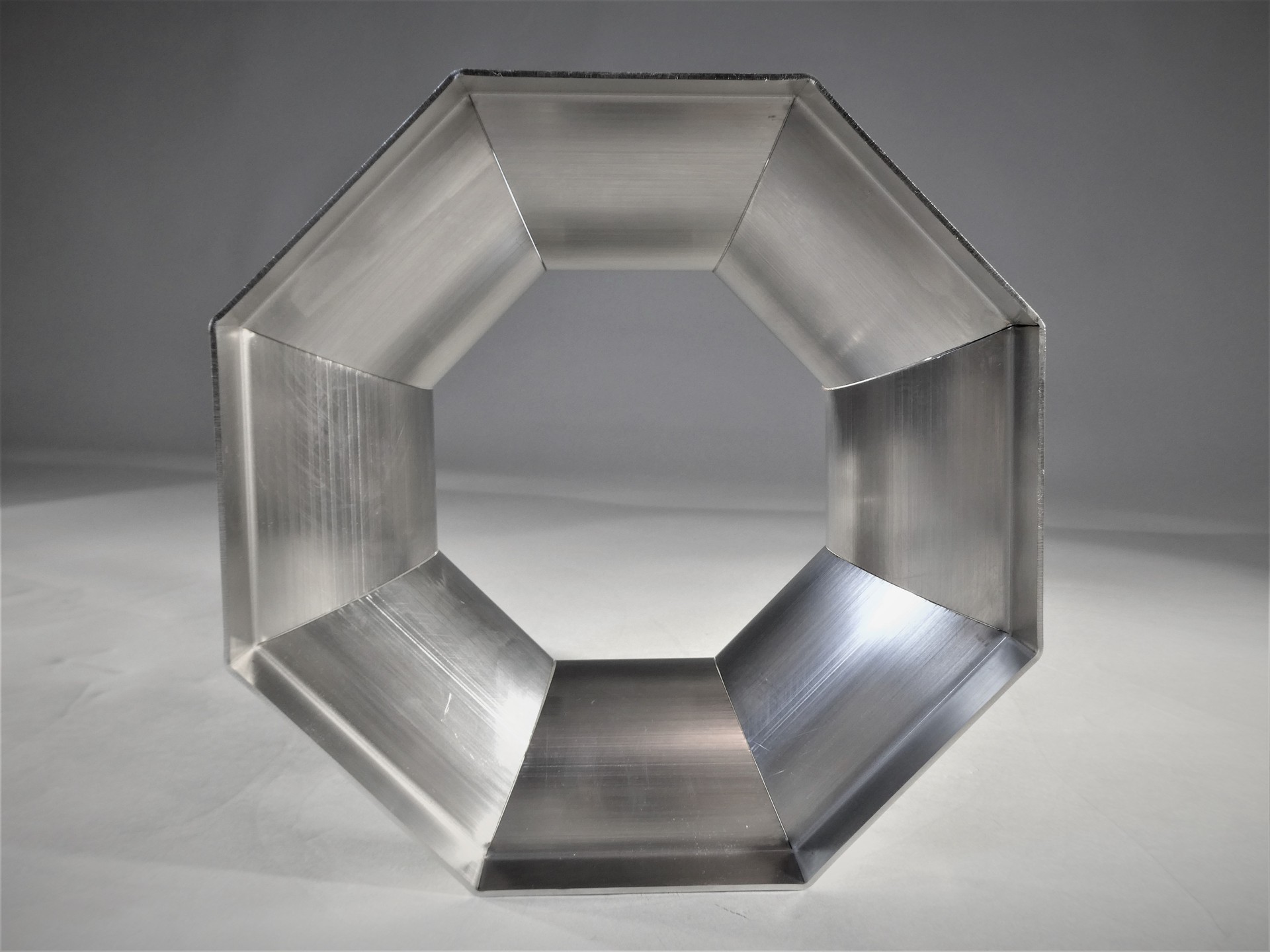

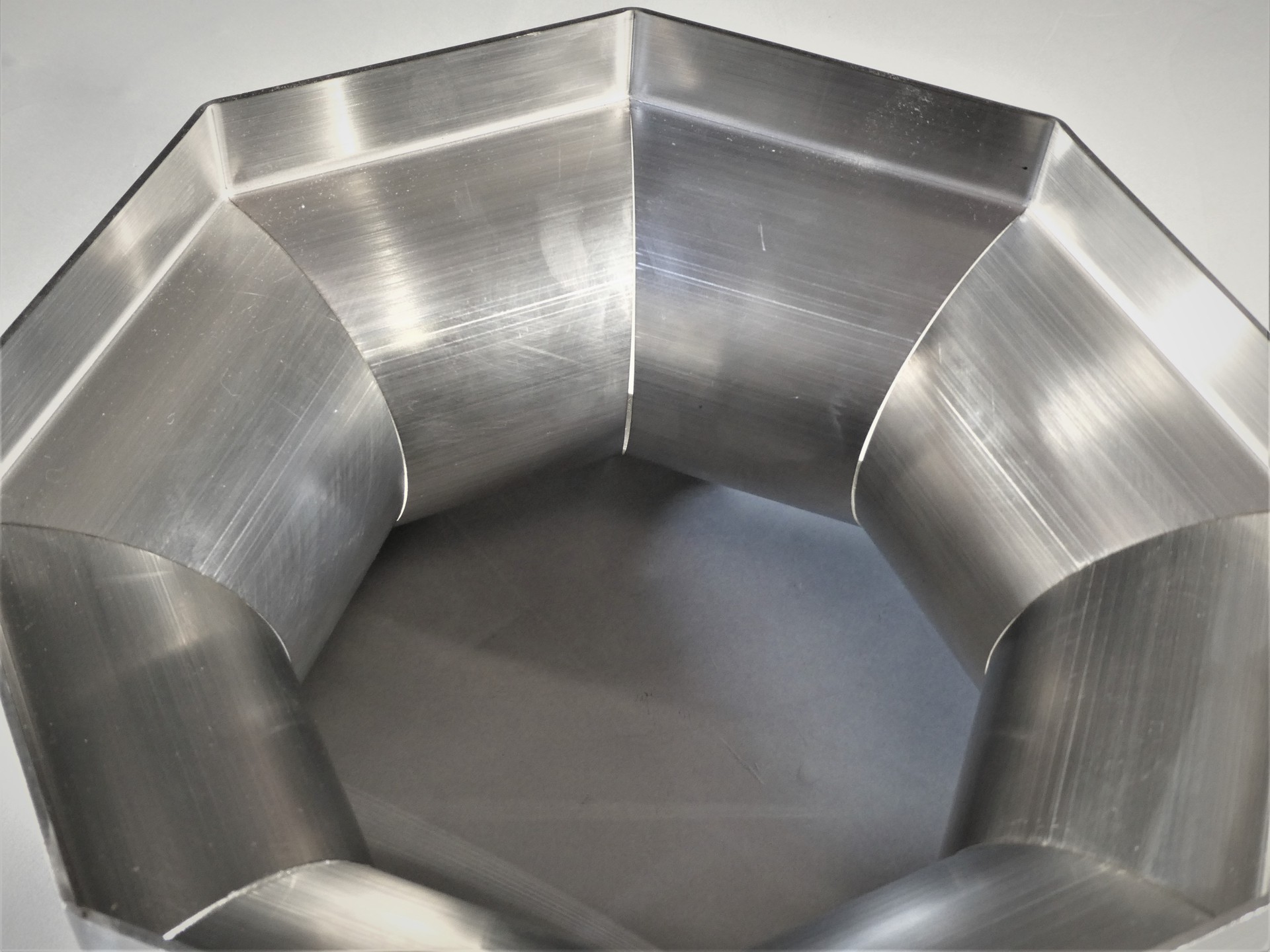

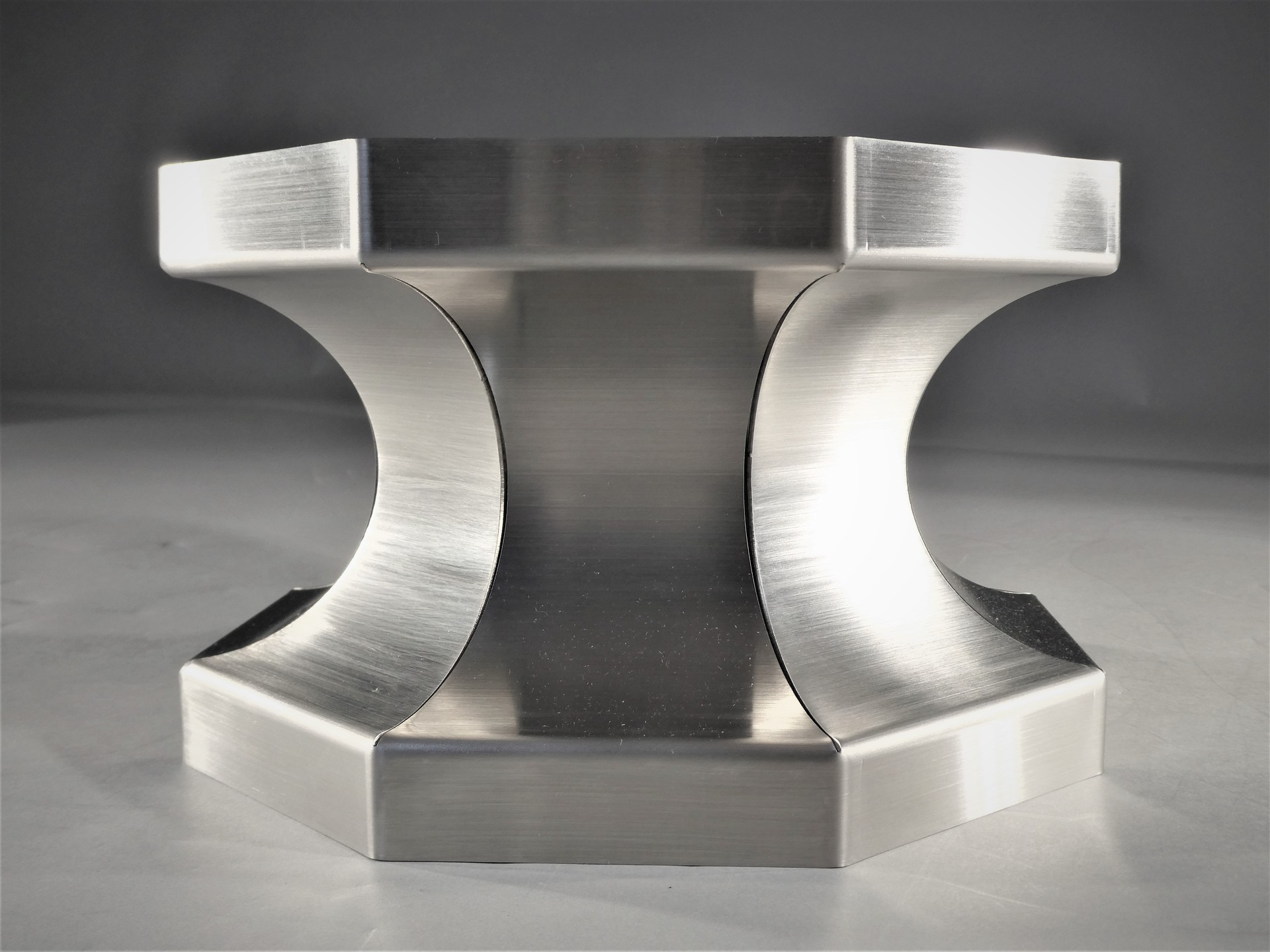

輪鼓 octagon

株式会社 東円鈑工所 (愛知県)

  • サイズ: W240 × D240 × H150 mm

  • 精度: ± 1.0 mm

  • プログラム時間: 90 分

  • 加工時間: 180 分/個

  • 加工数量: 1 個

  • 材質: SUS304

  • 板厚: 2.0 mm

  • 作品種類: オリジナル品

加工工程

  • 機構の考案

  • 2D/3D設計

  • 展開

  • プログラム

  • レーザ加工

  • 曲げ

  • 溶接

アピールポイント

FR曲げとクロージング曲げを1枚の板で表現いたしました。

sheetworksでの3D設計、バッチ展開処理。AP100にて微調整を加えました。

曲げ工程において複雑曲げから敬遠されがちなHG1003ATCをあえて採用し4ieBENDでシュミレーションを行い、曲げ順や干渉検証をすべて外段取りにすることで作業性向上を図りました。
