第36回優秀板金製品技能フェア

単体品の部 全107作品

単体020

技能奨励賞

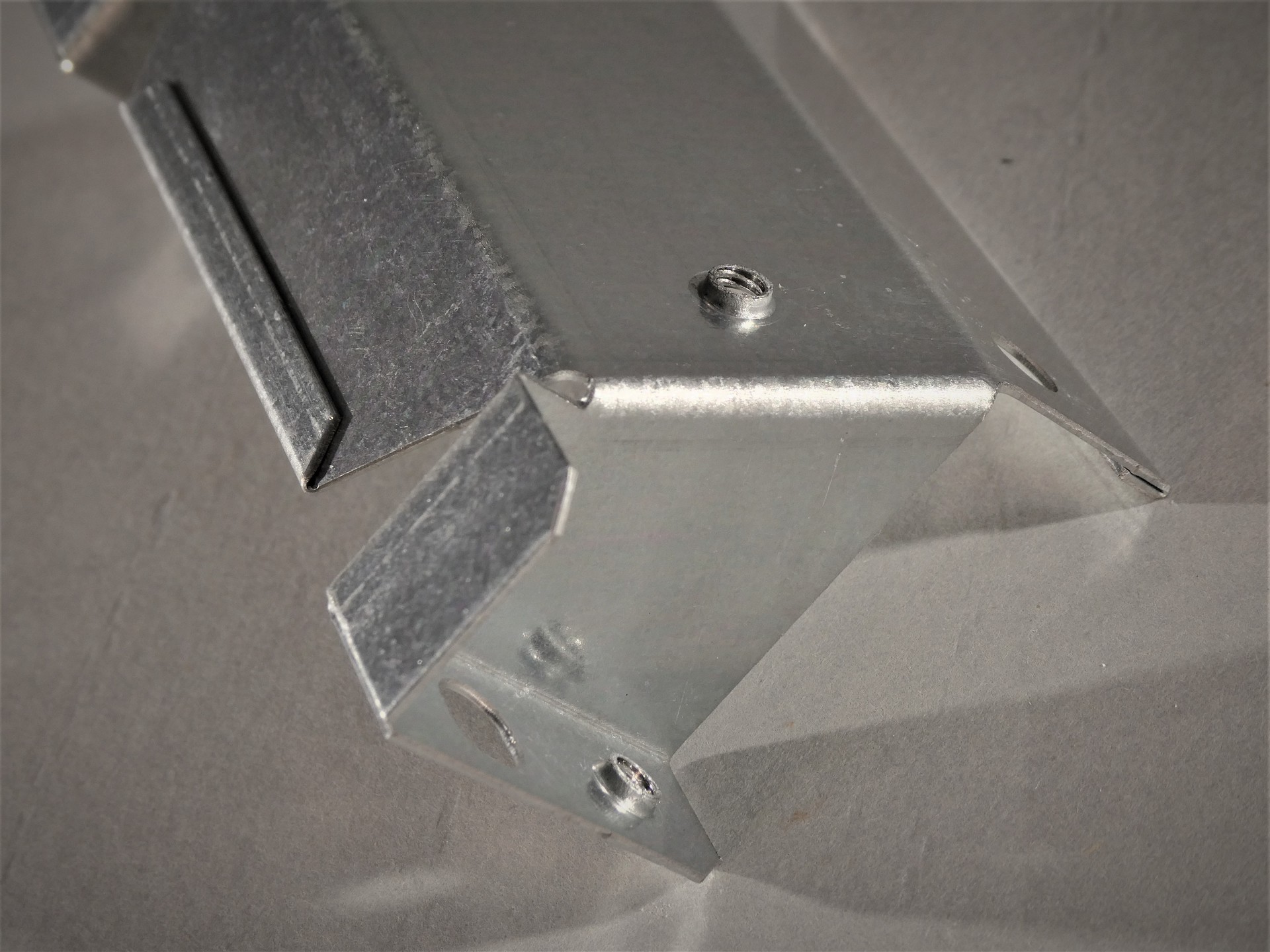

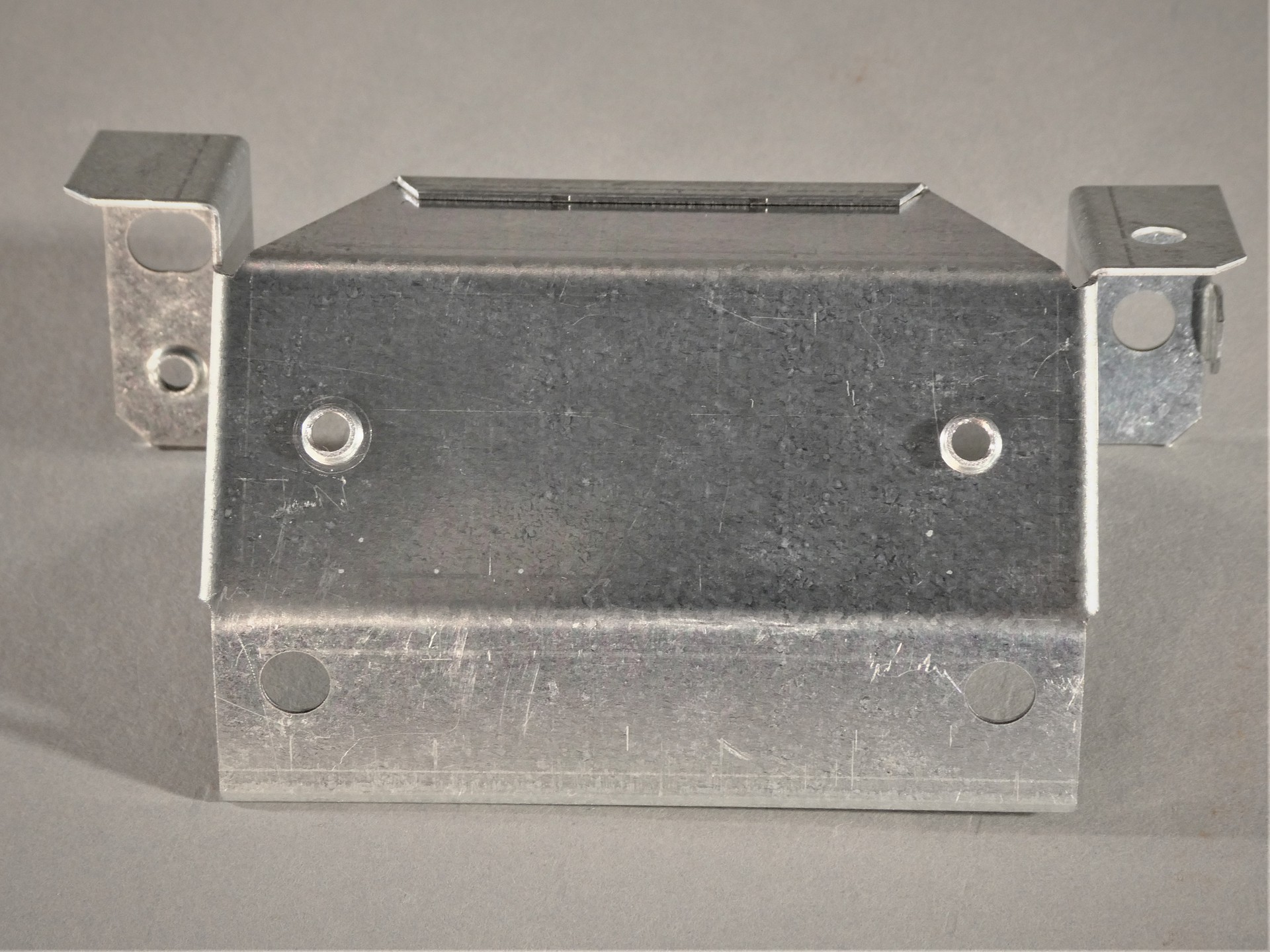

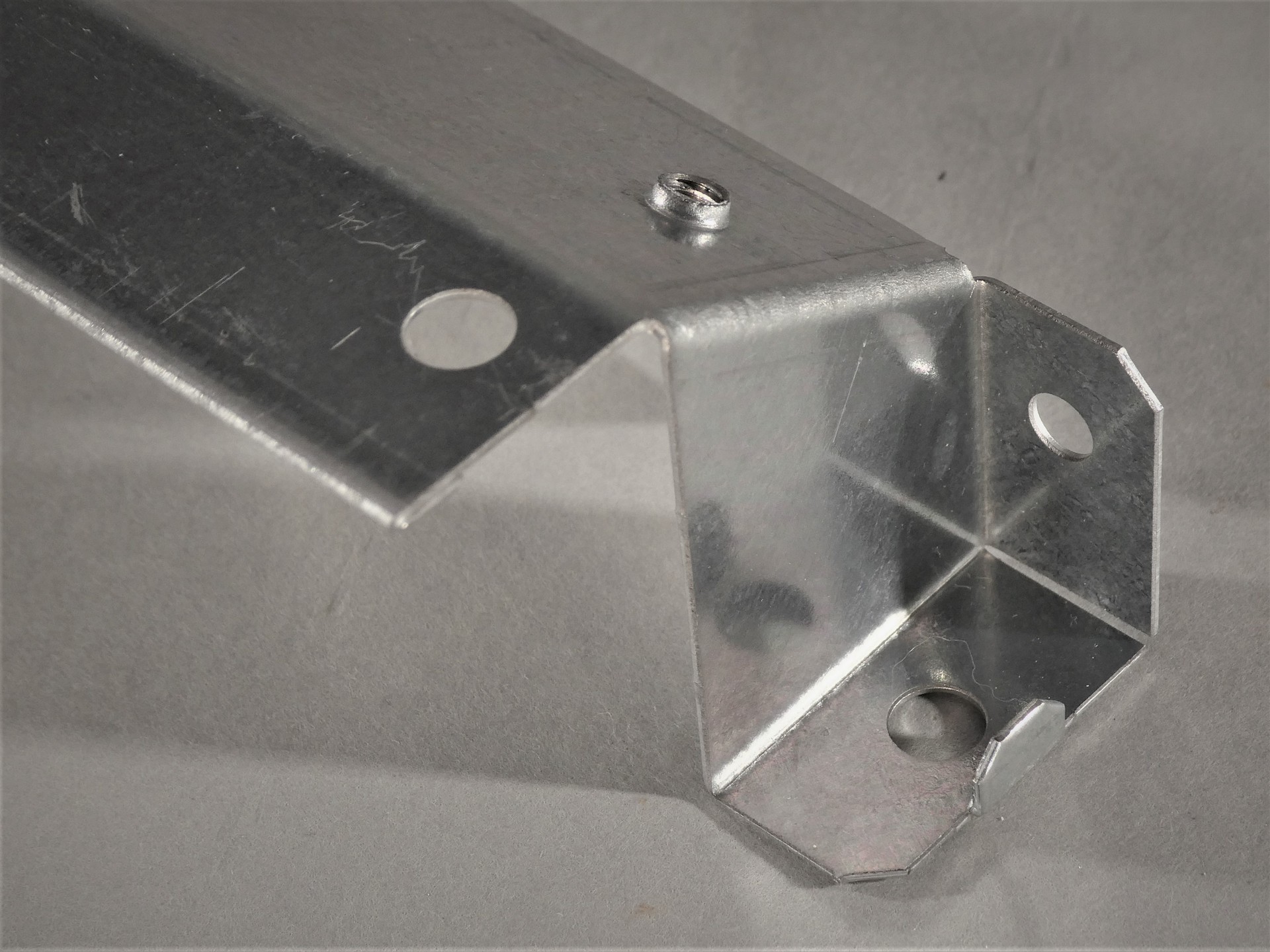

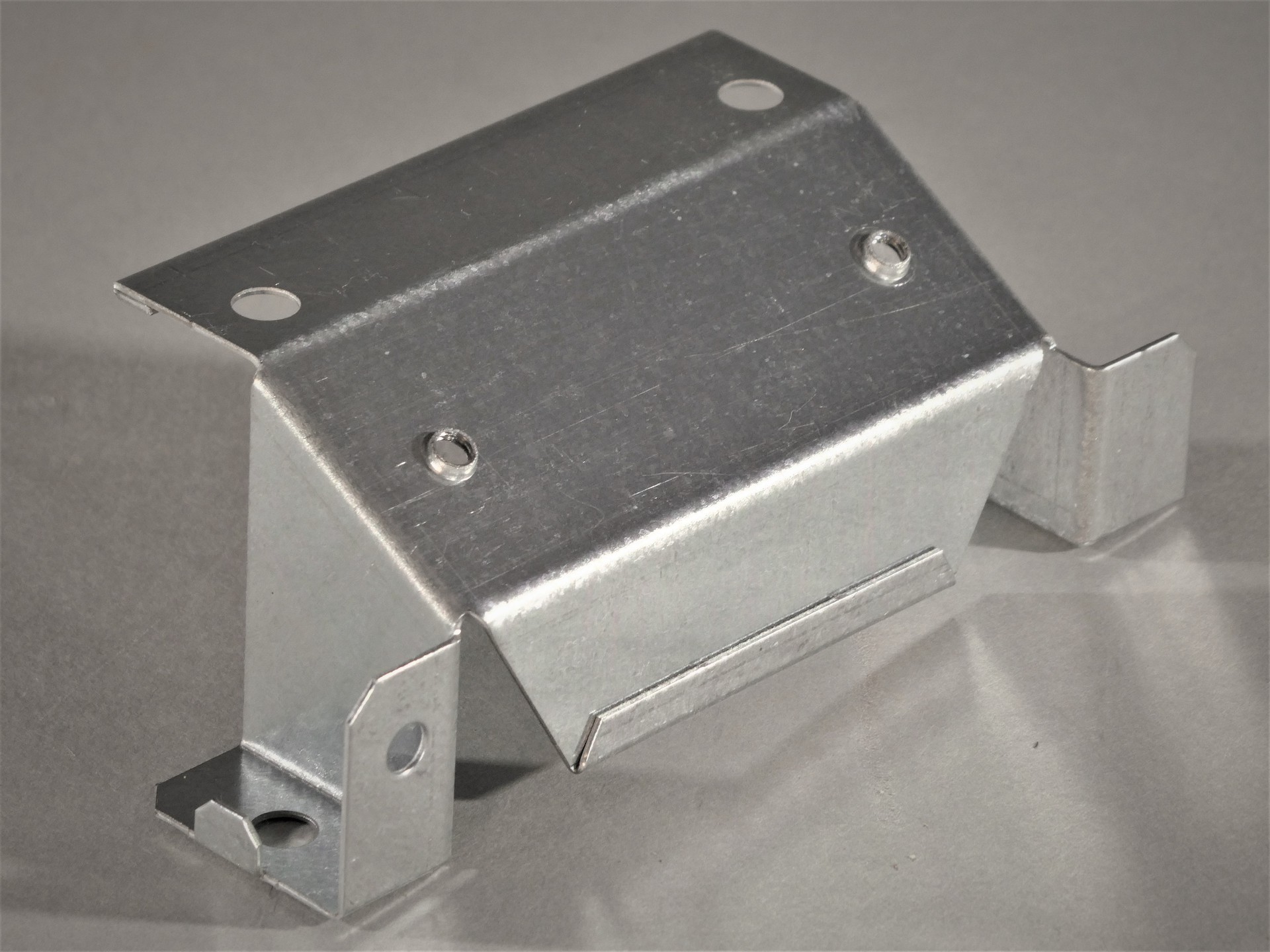

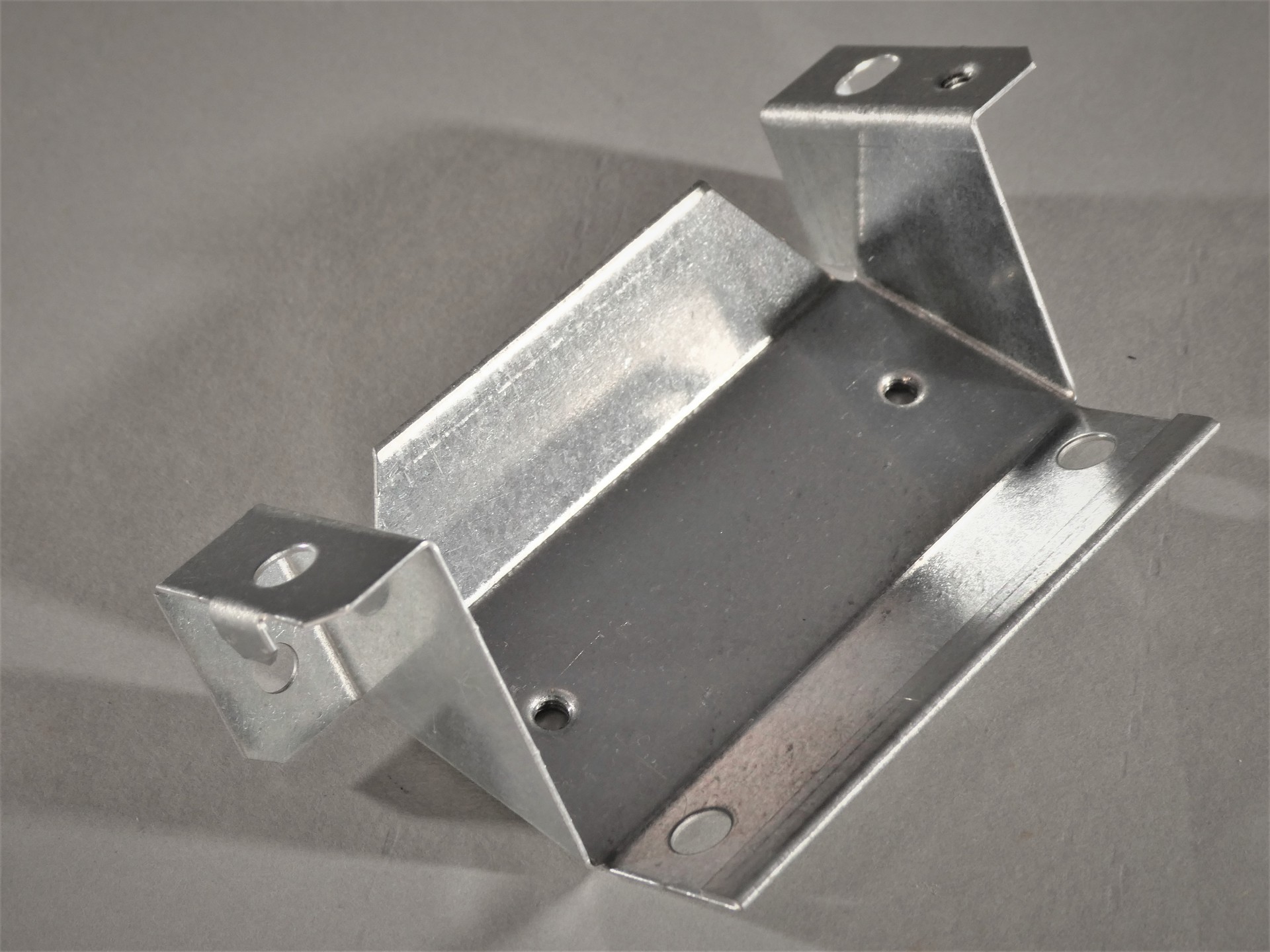

エアコン制御BOX部品

シモヒラ電装 株式会社 (大阪府)

  • サイズ: W100 × D50 × H50 mm

  • 精度: ± 0.5 mm

  • プログラム時間: 25 分

  • 加工時間: 20 分/個

  • 加工数量: 5 個

  • 材質: SPGC

  • 板厚: 0.8 mm

  • 作品種類: 試作品

加工工程

  • CAD/CAM

  • ブランク

  • 曲げ

アピールポイント

ヘミング・タップ後の対角寸法
