第36回優秀板金製品技能フェア

単体品の部 全107作品

単体002

技能奨励賞

特別奨励賞

真空発生装置カバー

有限会社 平出製作所 (長野県)

  • サイズ: W20 / 28 × D64.6 / 100.6 × H24 / 34 mm

  • 精度: ± 0.05 / 0.1 mm

  • プログラム時間: 10 分

  • 加工時間: 20 分/個

  • 加工数量: 10 個

  • 材質: A5052

  • 板厚: 0.5 mm

  • 作品種類: 試作品

加工工程

  • プログラム

  • 展開

  • レーザ加工

  • 表面仕上げ

  • 曲げ

アピールポイント

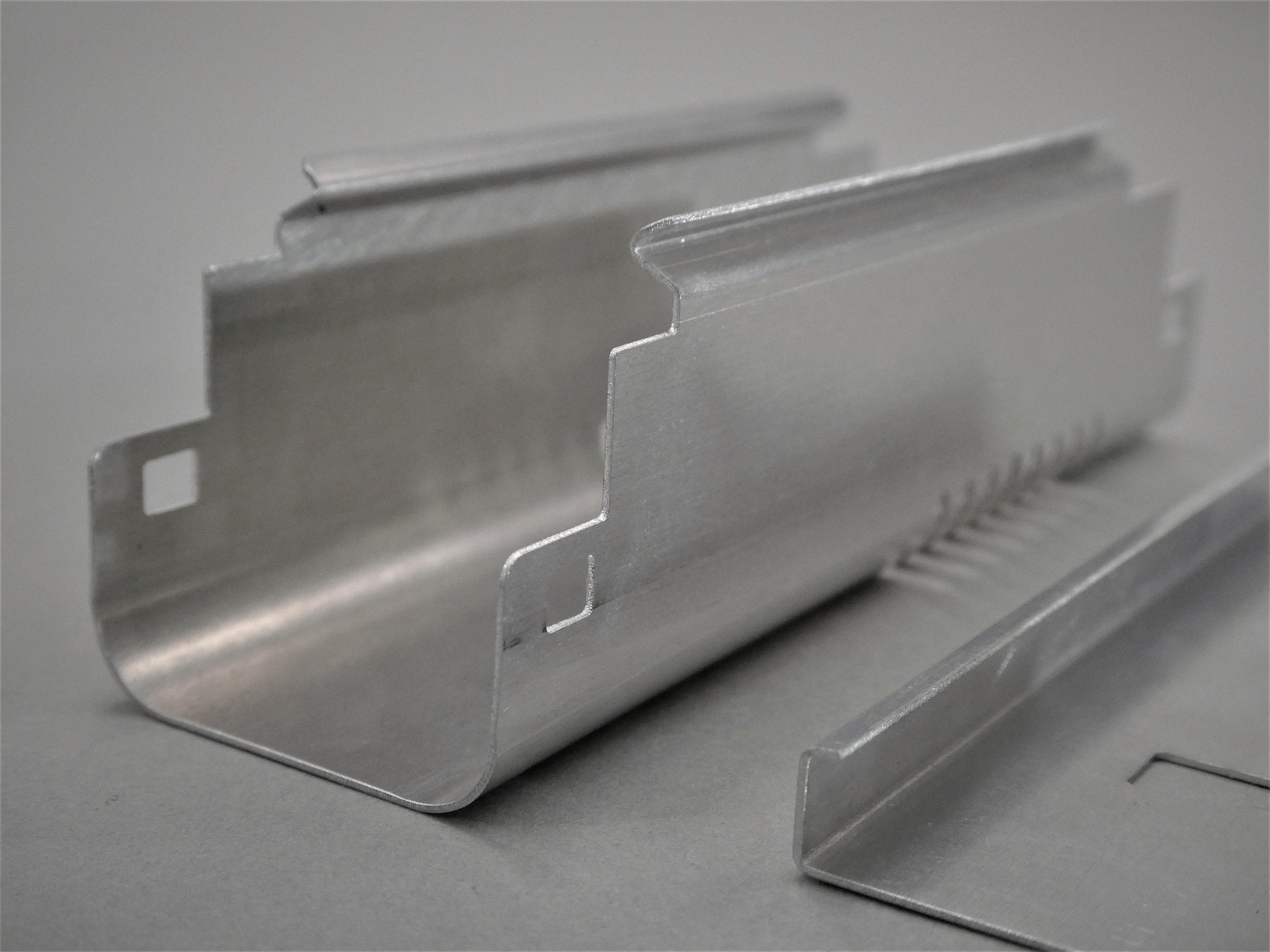

真空発生装置のカバー(上部・下部)試作品になります。

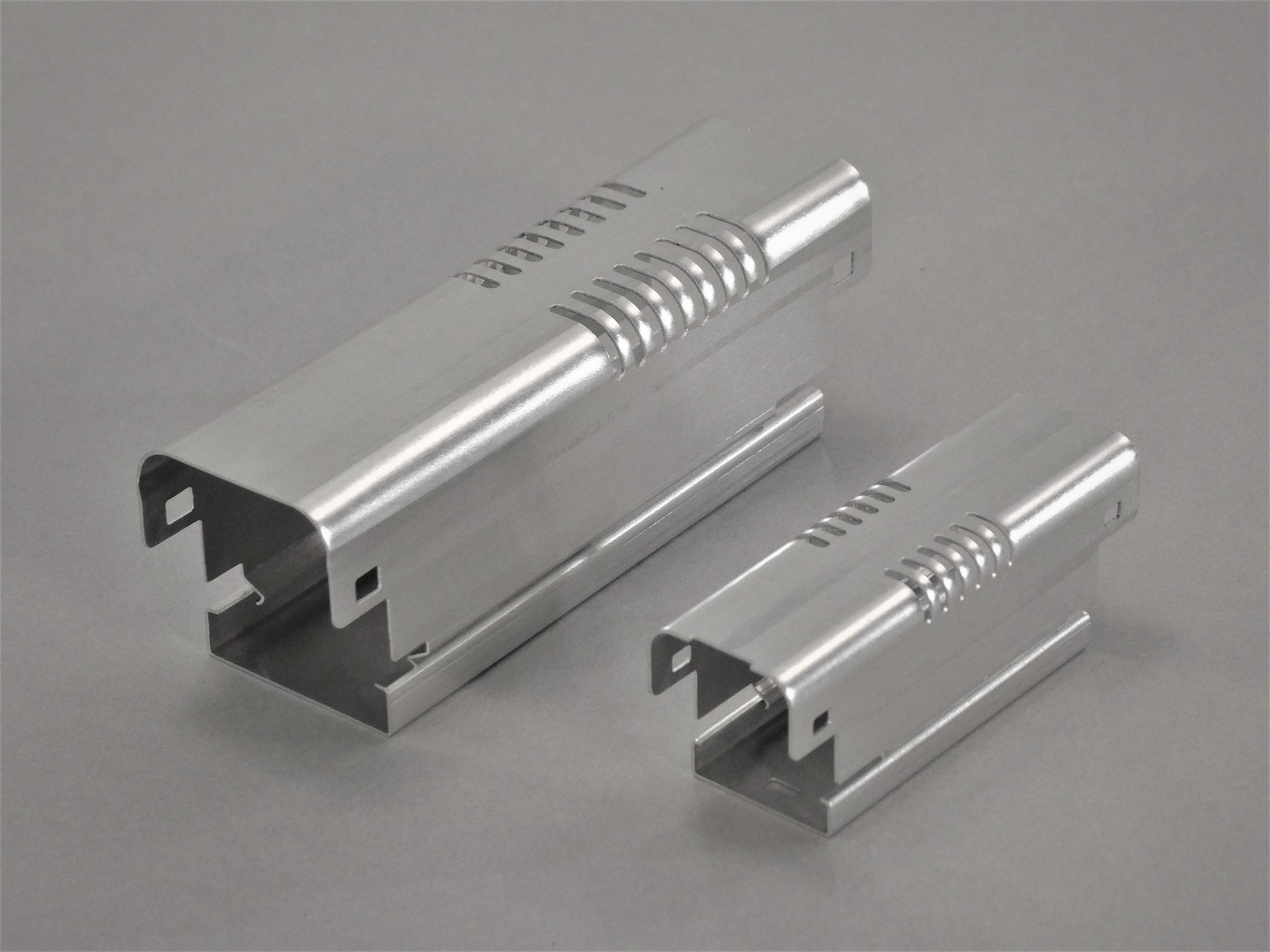

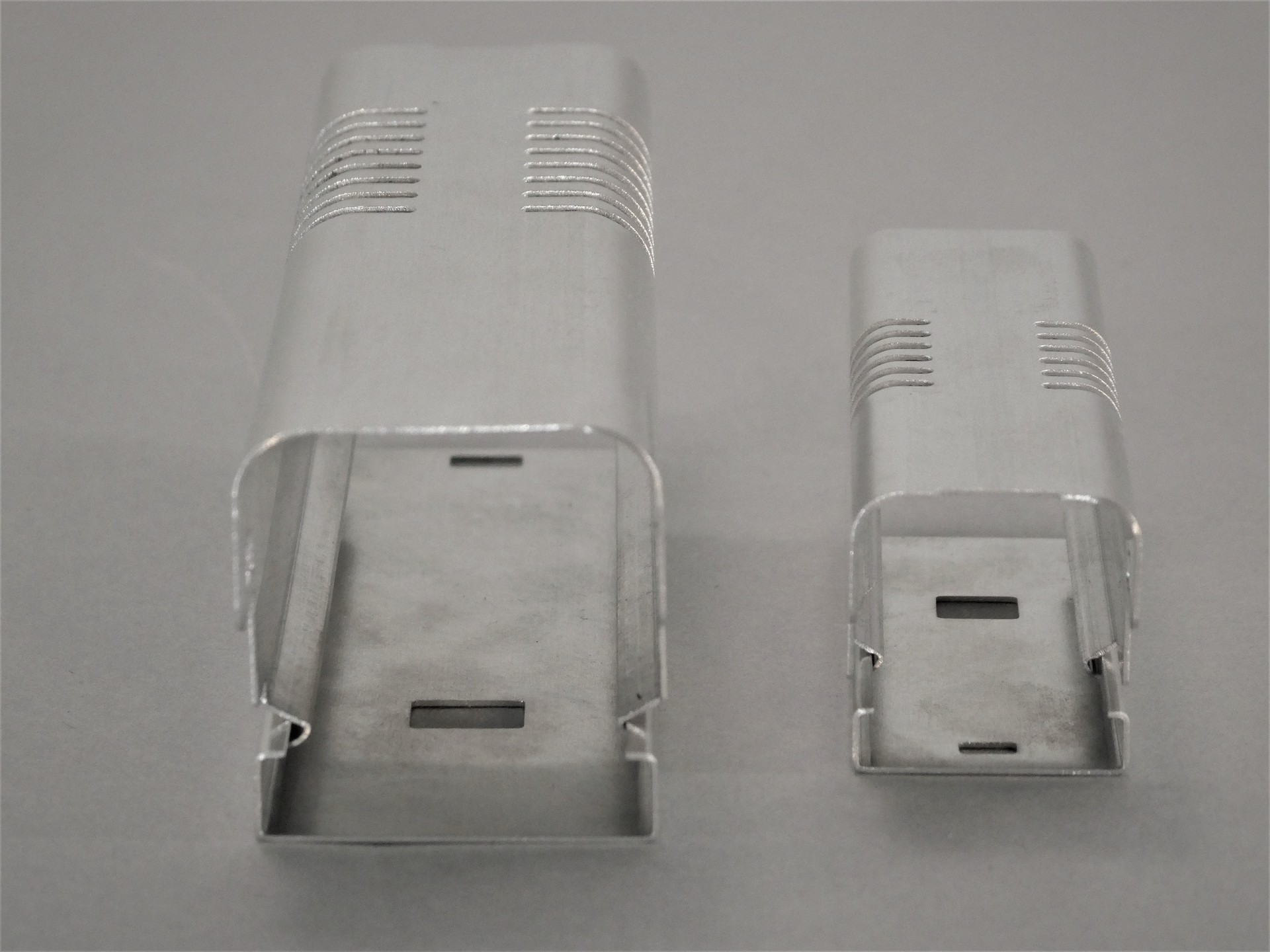

大・小2パターン製作しました。

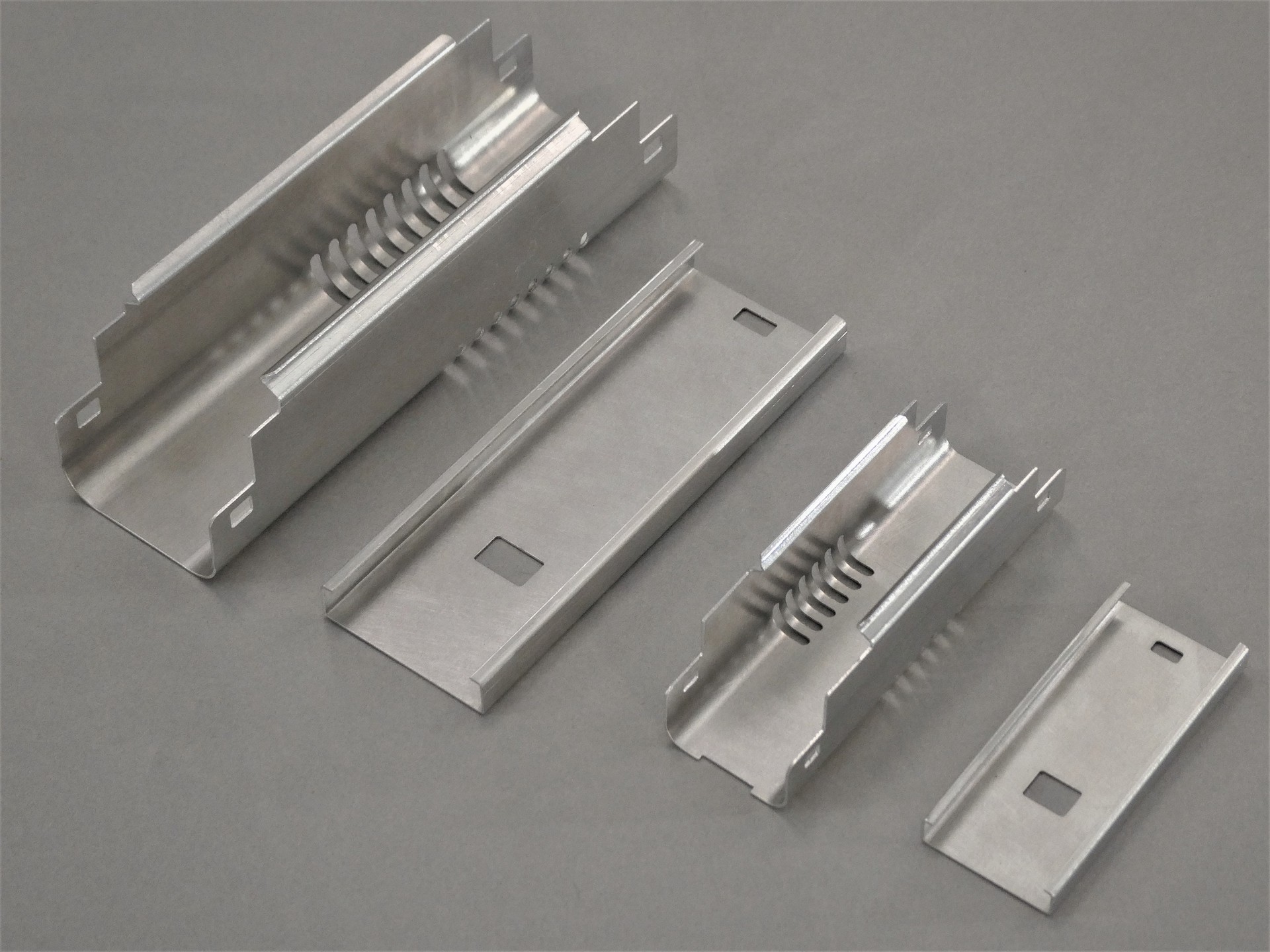

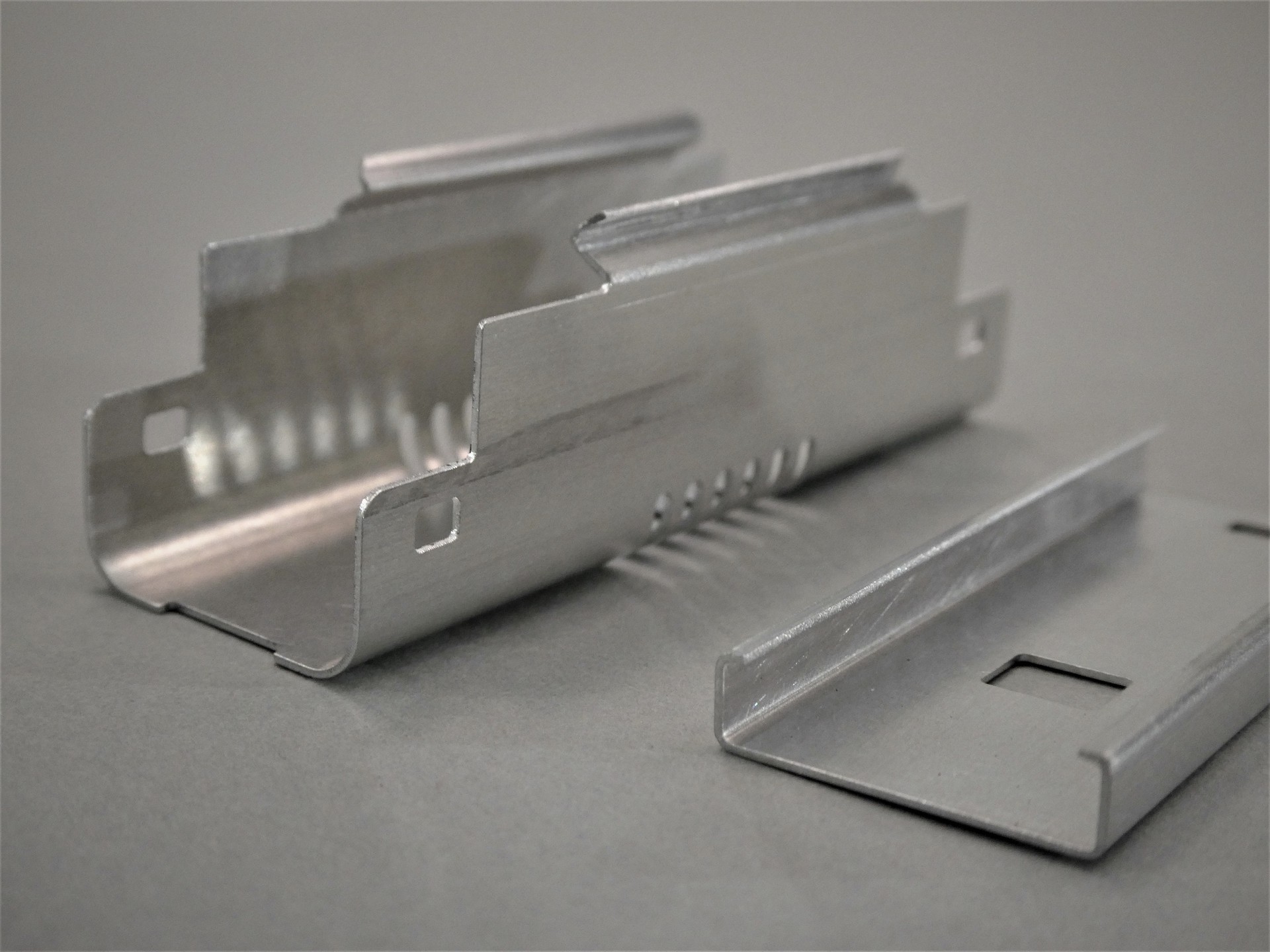

下部の鋭角曲げしたレール部に、上部の短いフランジ曲げしたツメ部をスライドさせて組み付く方式です。

すべて汎用金型による加工のみで、5R曲げ、鋭角曲げ、短いフランジ曲げに対応しました。
