第36回優秀板金製品技能フェア

単体品の部 全107作品

単体101

技能奨励賞

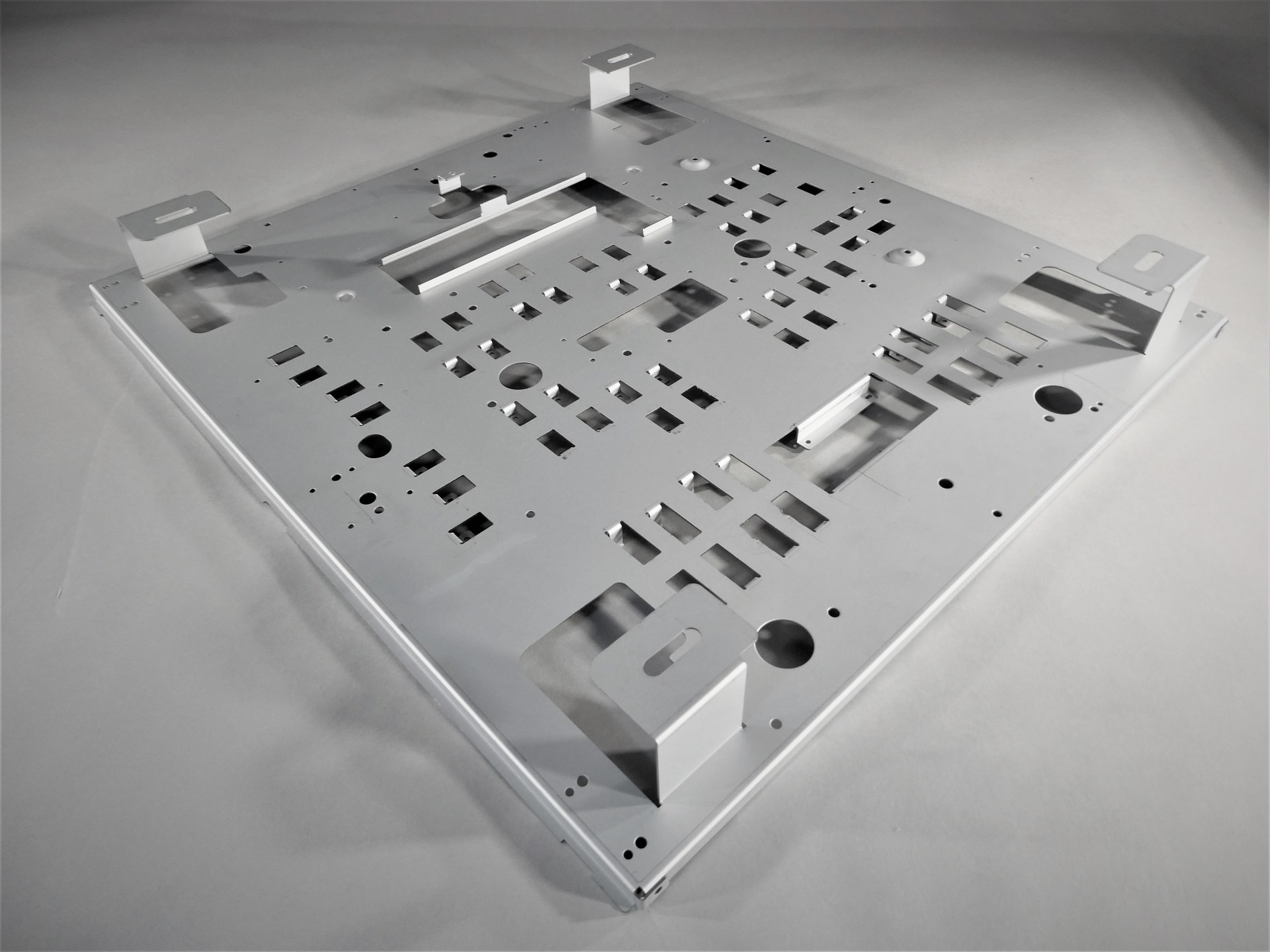

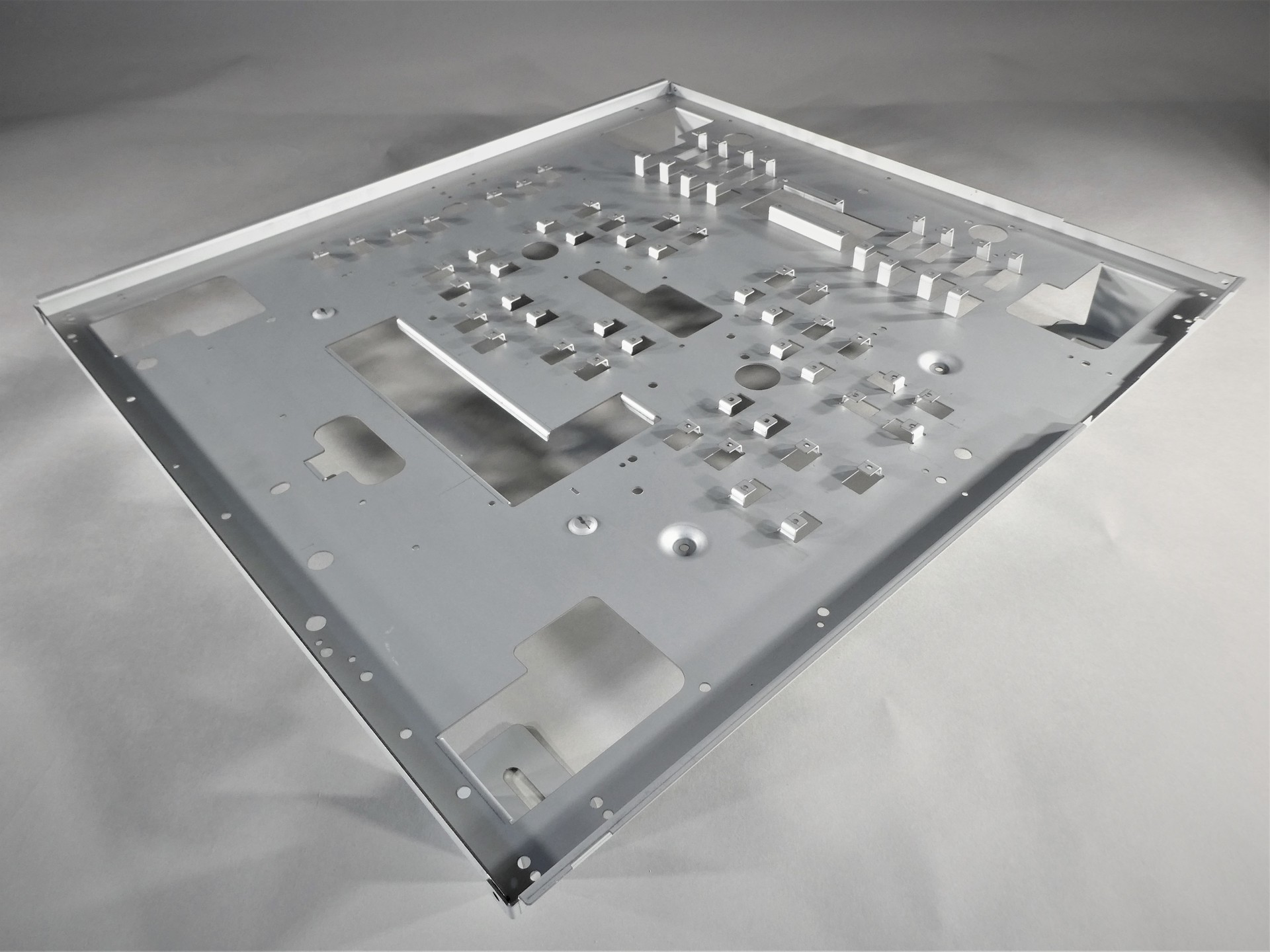

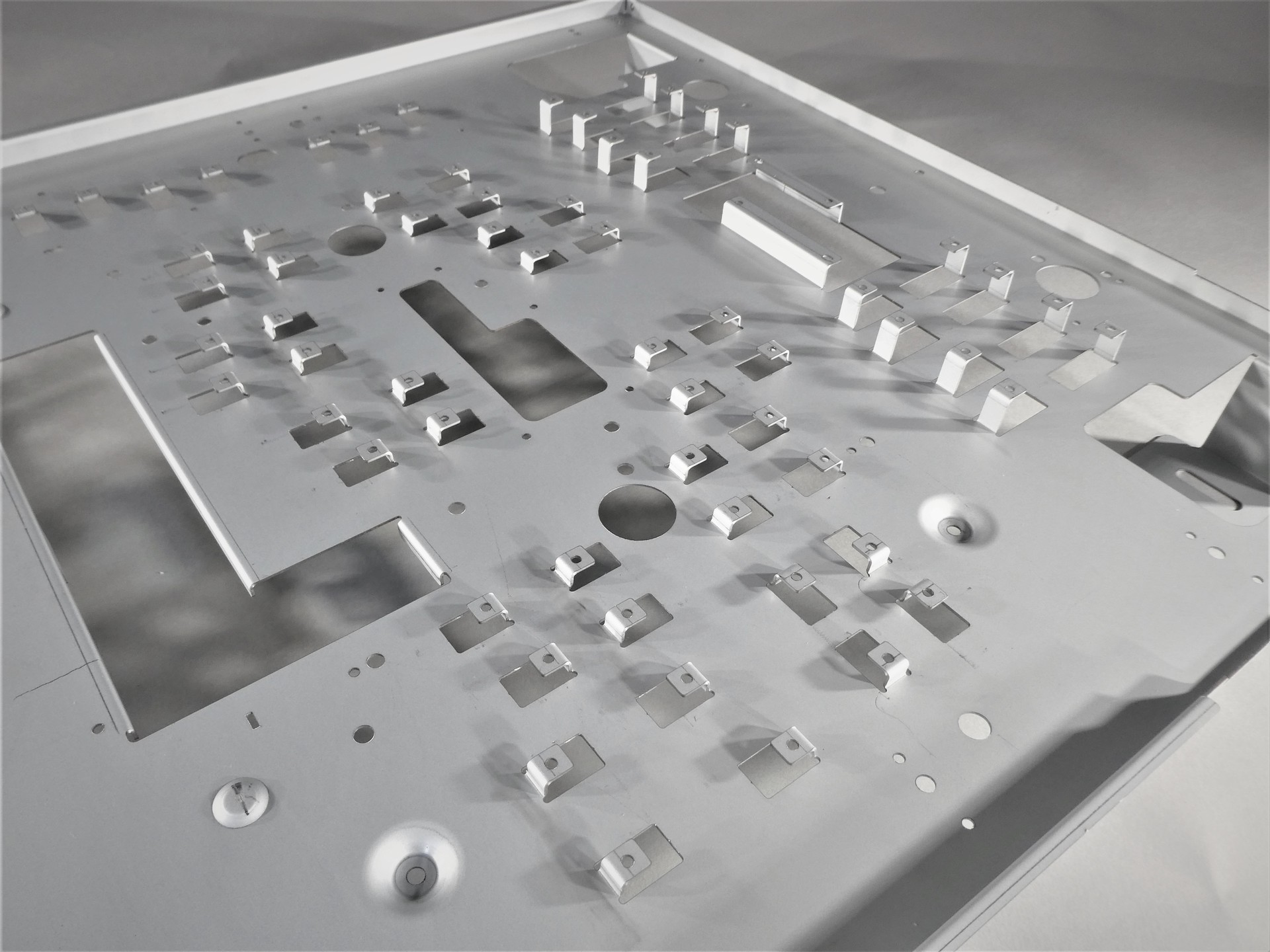

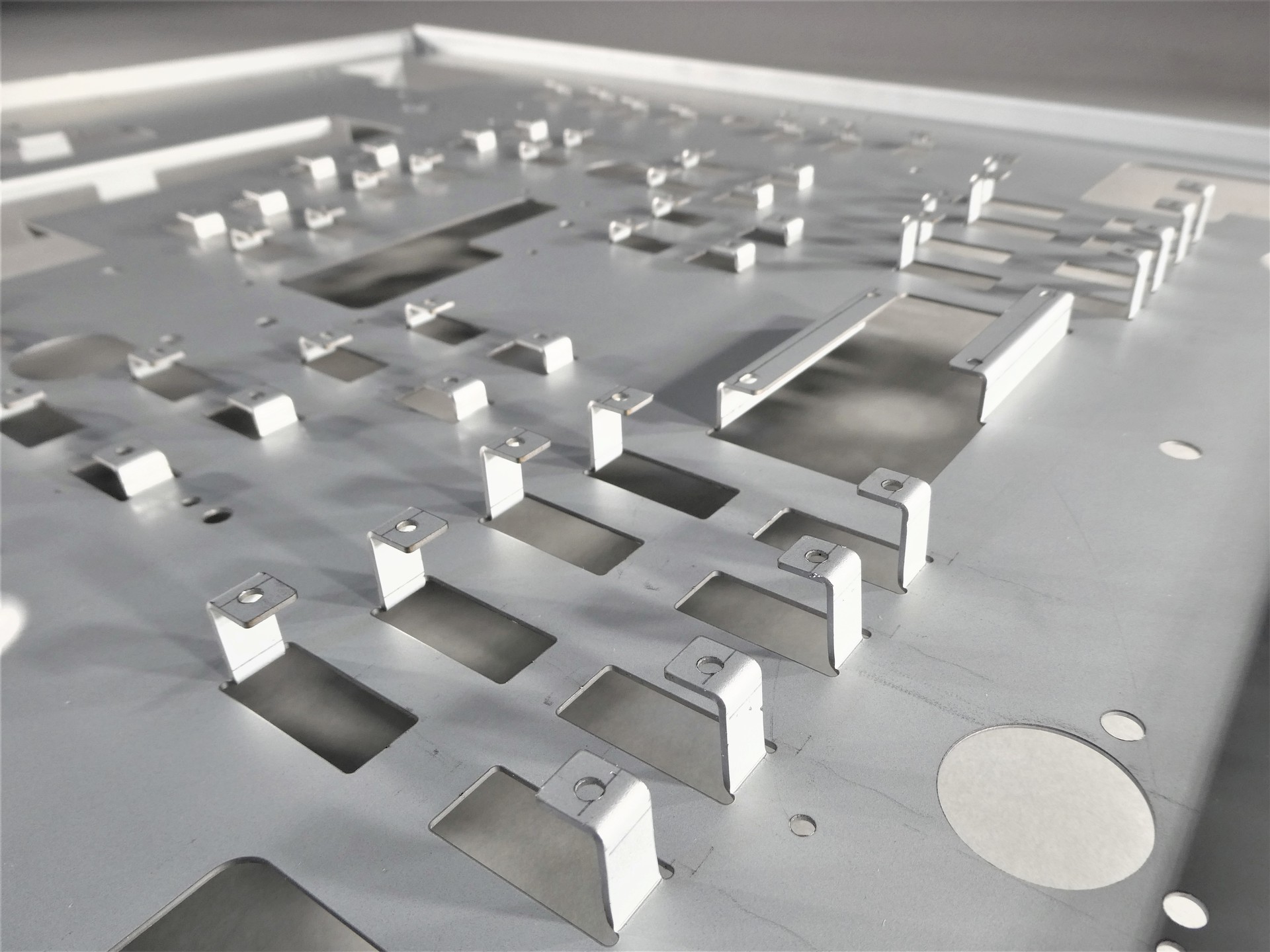

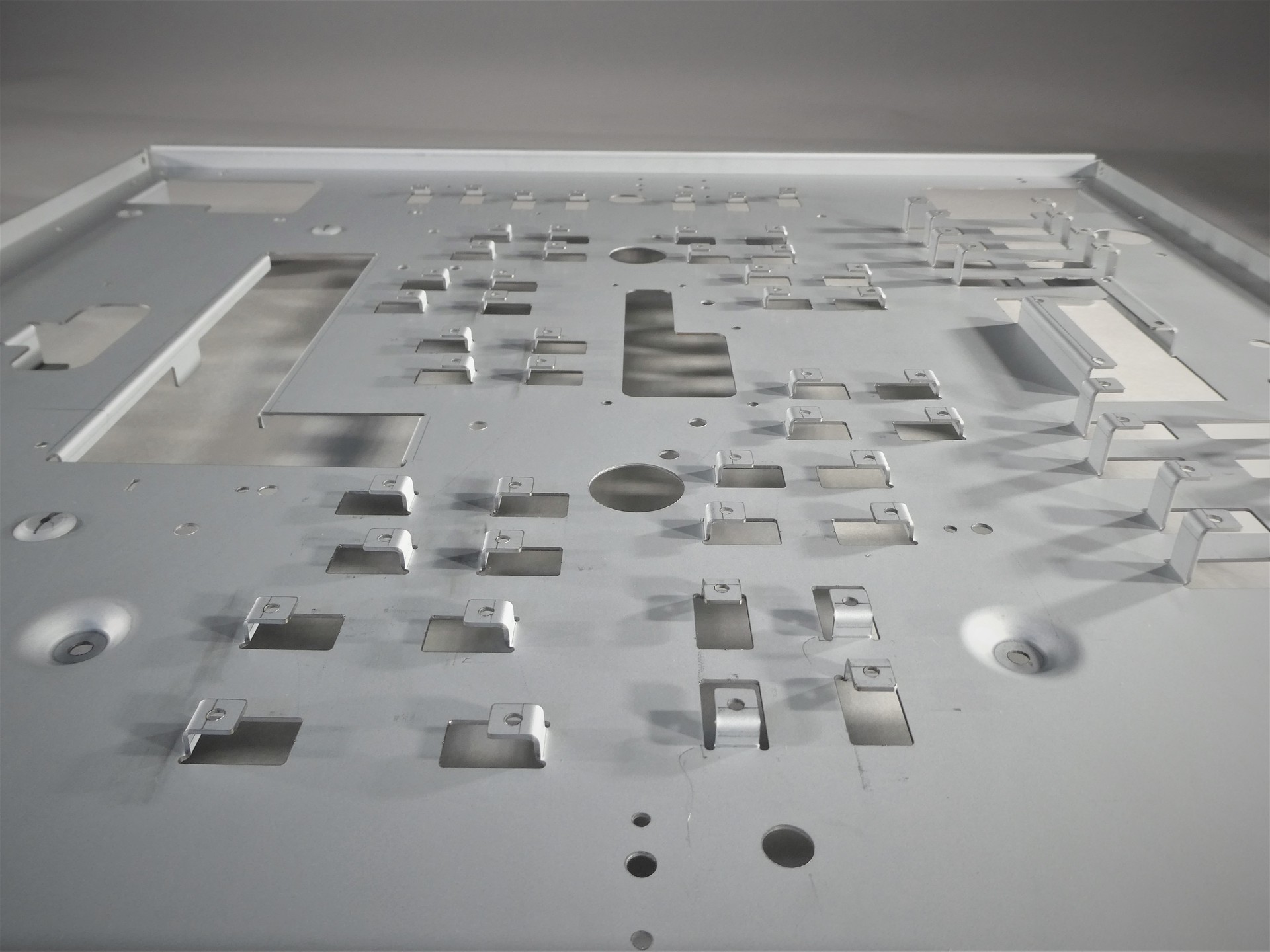

Base plate

田中電工 株式会社 (大阪府)

  • サイズ: W550 × D590 × H60 mm

  • 精度: ± 0.3 mm

  • プログラム時間: 270 分

  • 加工時間: 180 分/個

  • 加工数量: 2 個

  • 材質: SECC

  • 板厚: 1.2 mm

  • 作品種類: 試作品

加工工程

  • 2D/3D設計

  • プログラム

  • CAD/CAM

  • パンチレーザ加工

  • 曲げ

アピールポイント

大物ロボット曲げ加工の限界に挑戦しました。

・曲げロボットで、推奨サイズを超える大物製品を最少段取りによる連続加工で行いました。

 大物であるがゆえに、クランプ時の製品のたわみを鑑みた位置調整が大変でスムーズに稼働するまで苦労しました。

・手加工による曲げでは金型交換と曲げ工程が非常に多くなる形状ですが、 ロボット曲げでは、プログラミングでの独自のノウハウにより、最短最適と考えられる加工順で全工程自動化を実現しました。
