第36回優秀板金製品技能フェア
単体品の部 全107作品
単体100
技能奨励賞
表裏一体
有限会社 志村プレス工業所 (愛知県)
-
・サイズ: W85 × D50 × H25 mm
-
・精度: ± 0.1 mm
-
・プログラム時間: 100 分
-
・加工時間: 1 分／個
-
・加工数量: 1 個
-
・材質: チタンTP340
-
・板厚: 1.0 mm
-
・作品種類: オリジナル品
加工工程
2D/3D設計
CAD/CAM
プログラム
展開
レーザ加工
表面仕上げ
表面処理
曲げ
アピールポイント

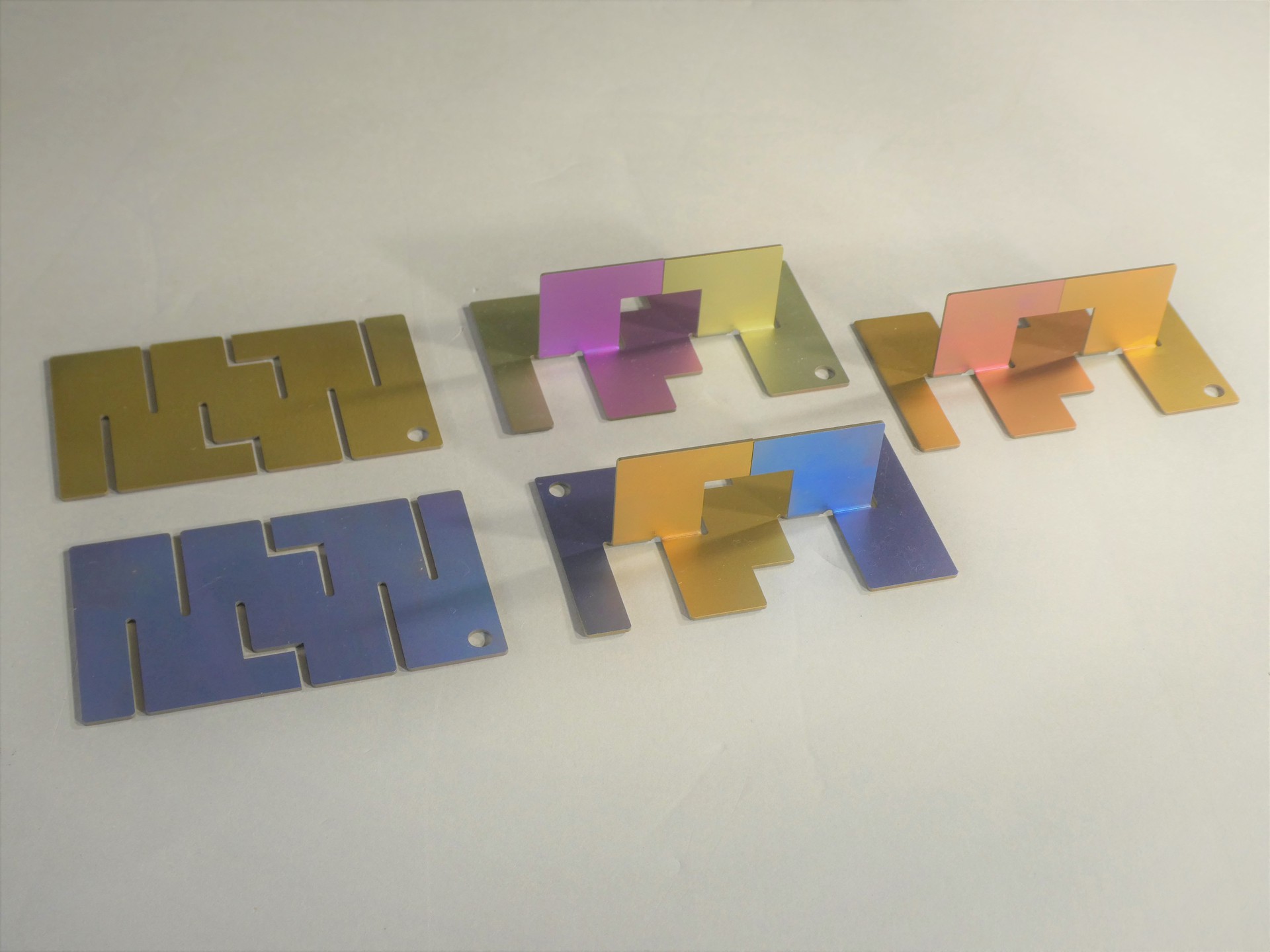

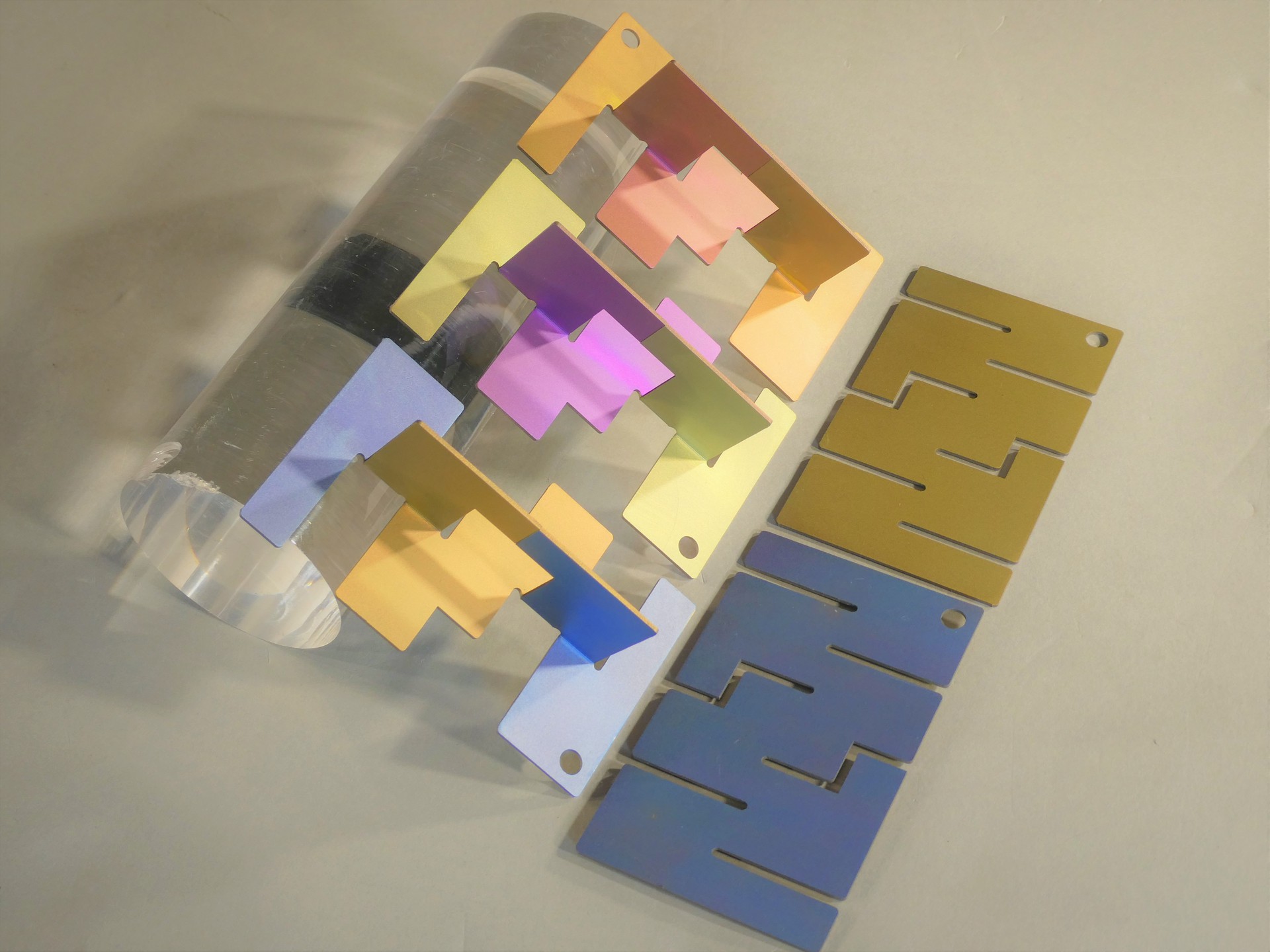

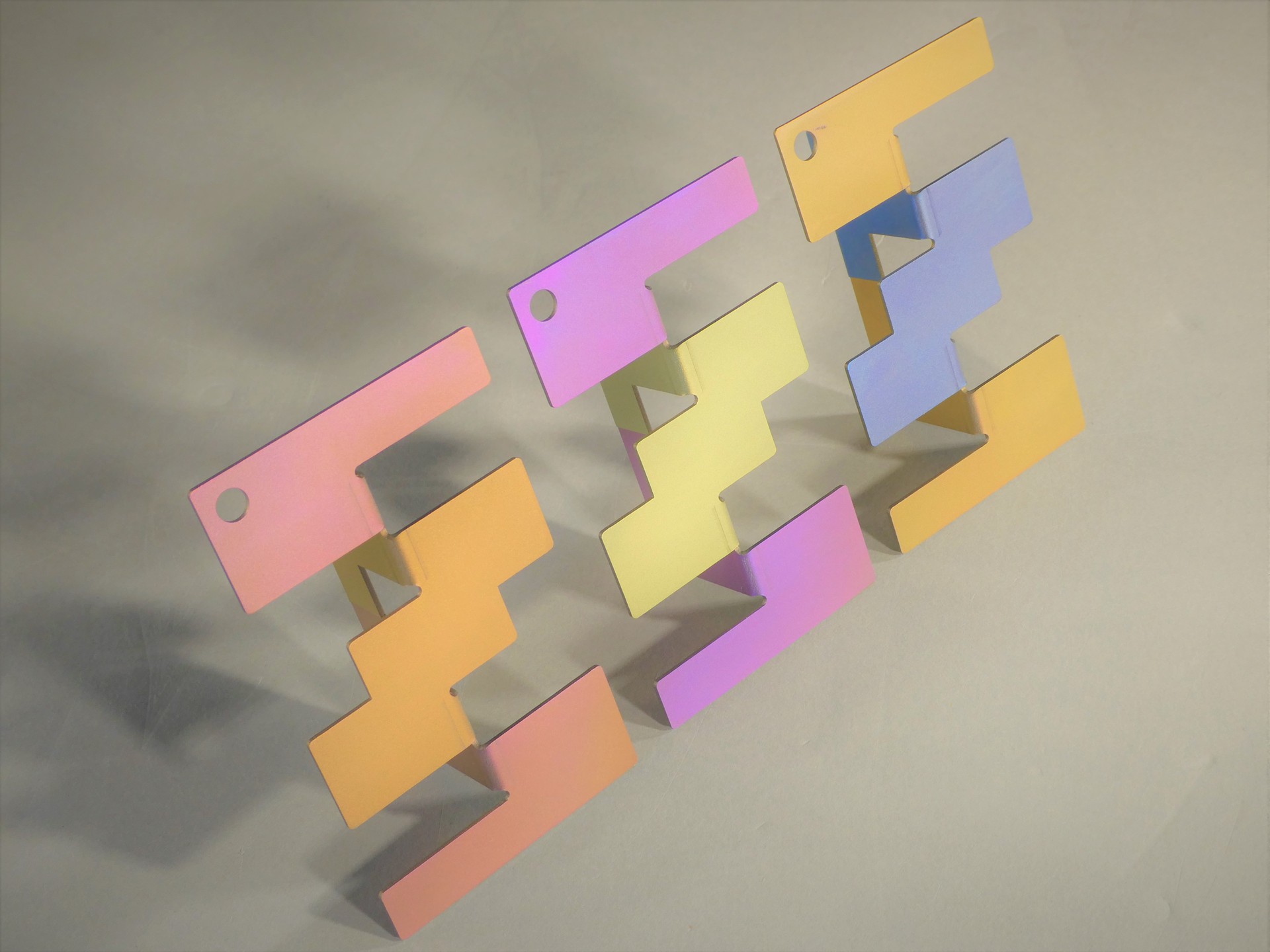

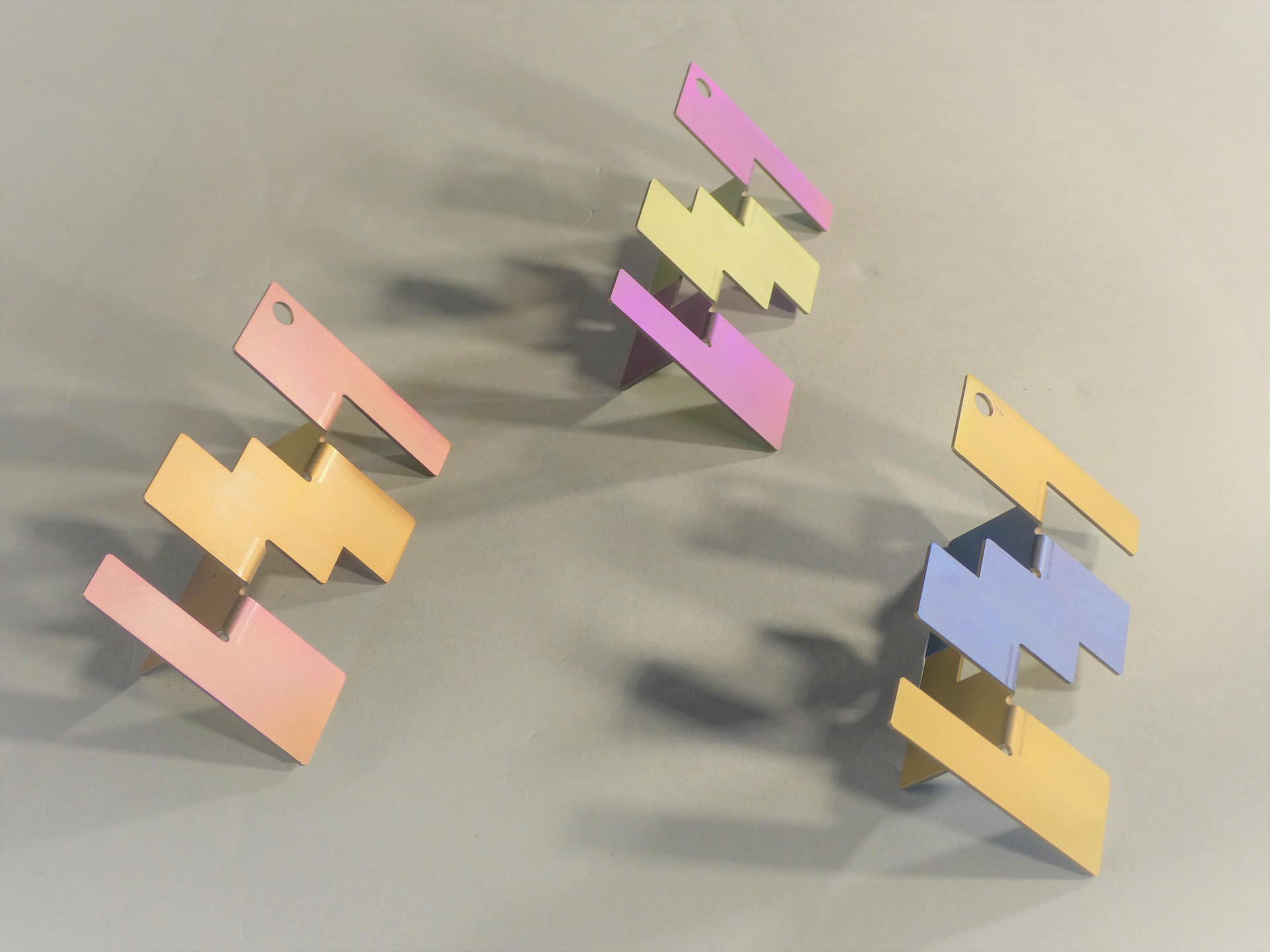

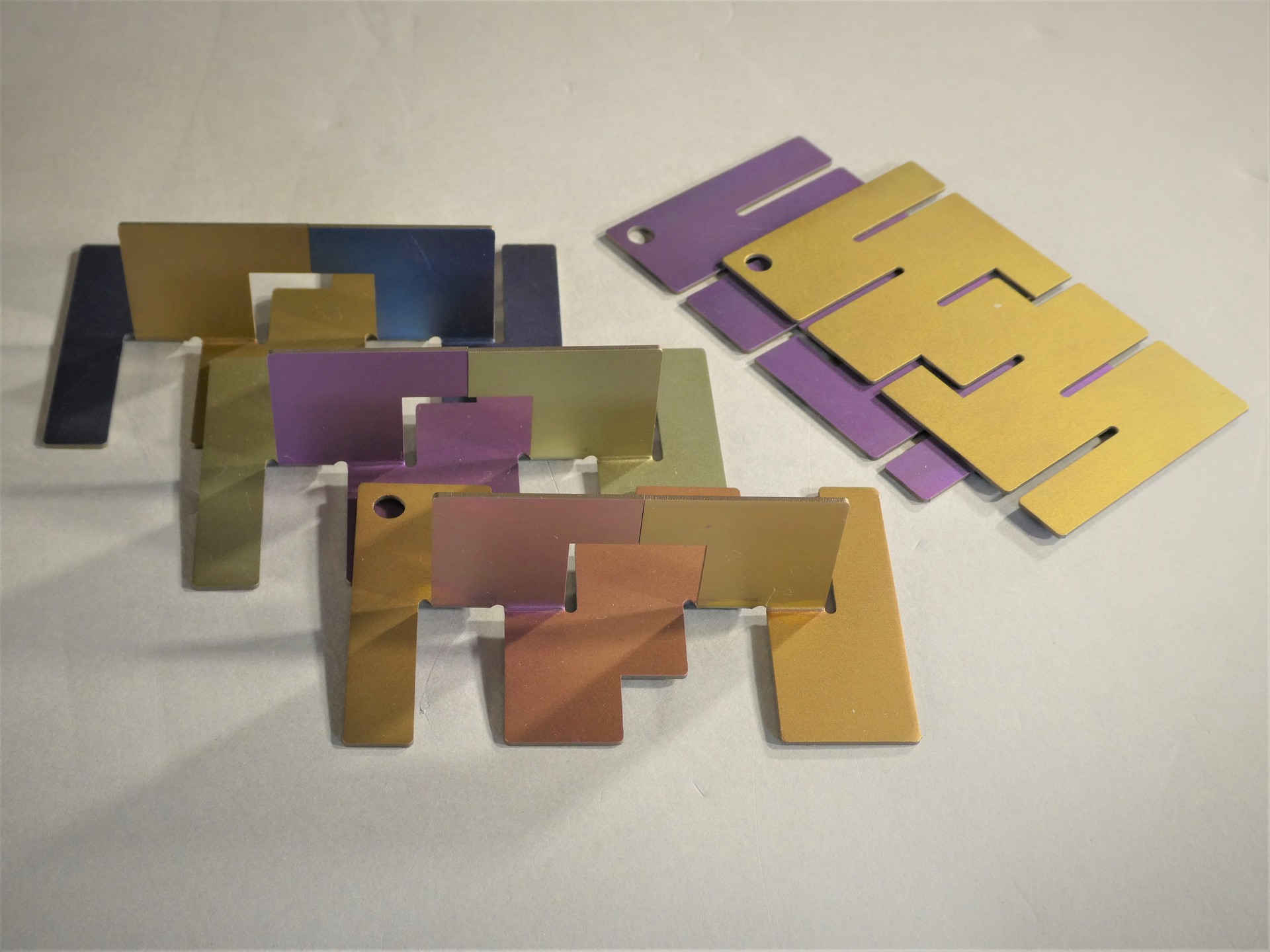

立っている面が表裏で同一平面で隣接しています。
表裏がわかりやすいように、チタン材を使用し表面と裏面を別の色で発色しています。
一見簡単に見えますが、展開図からどのように曲げればこの立体になるかを考えてみると、意外と難しいことがお分かり頂けると思います。
