第36回優秀板金製品技能フェア

単体品の部 全107作品

単体001

技能賞

特別奨励賞

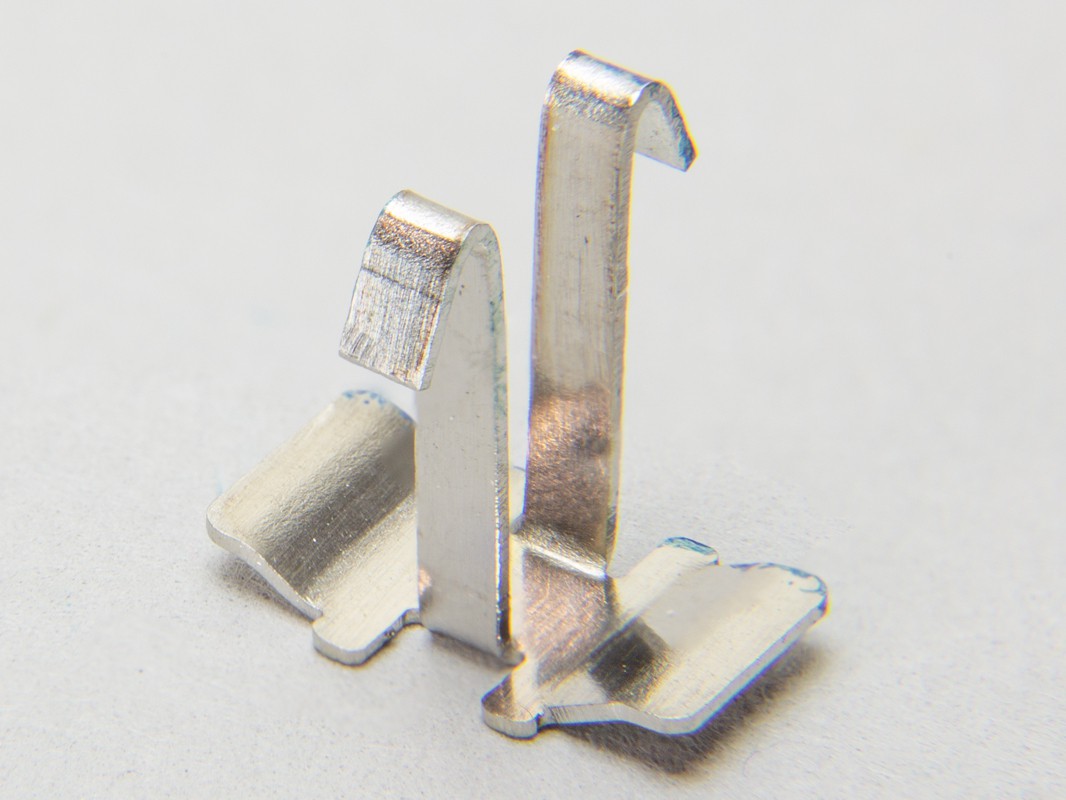

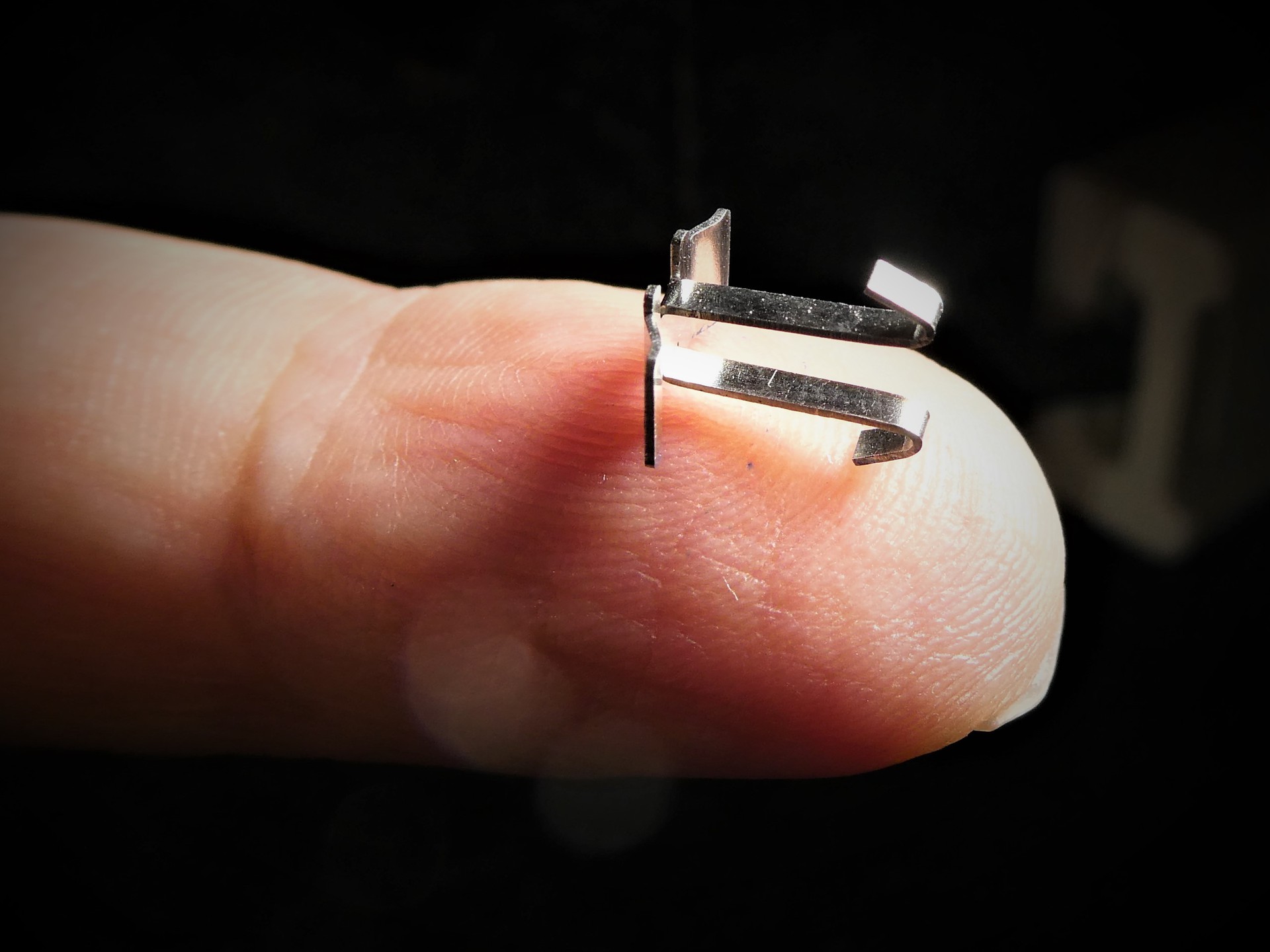

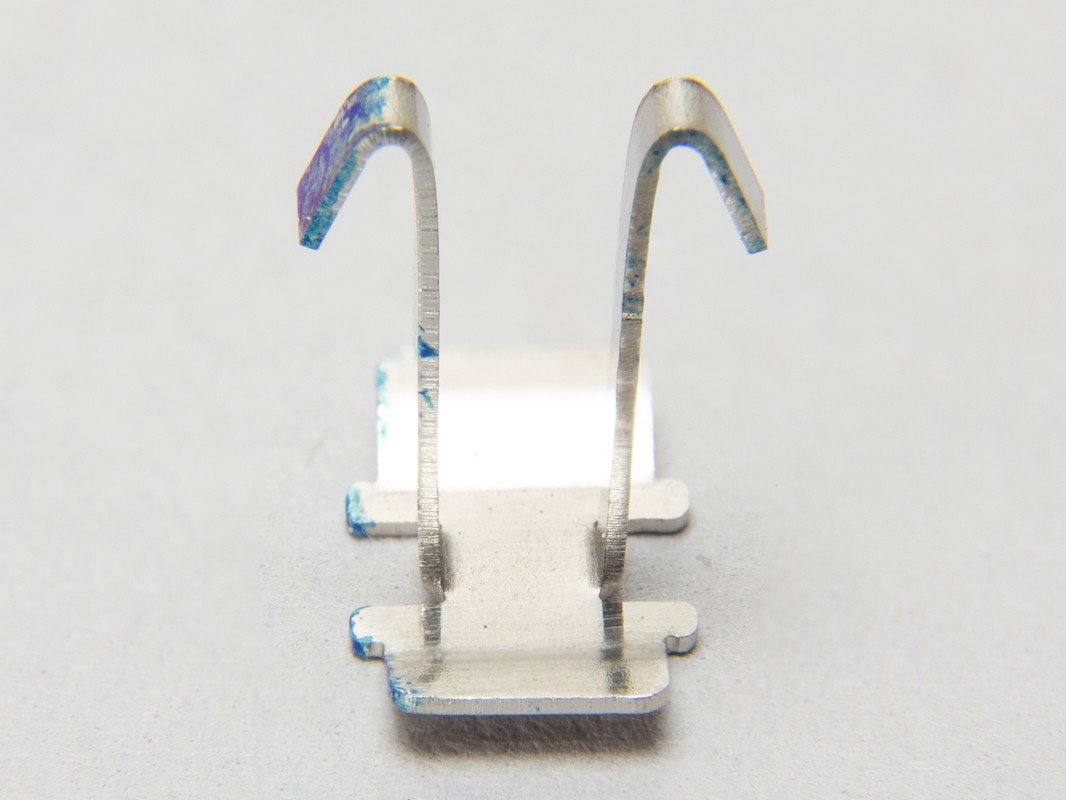

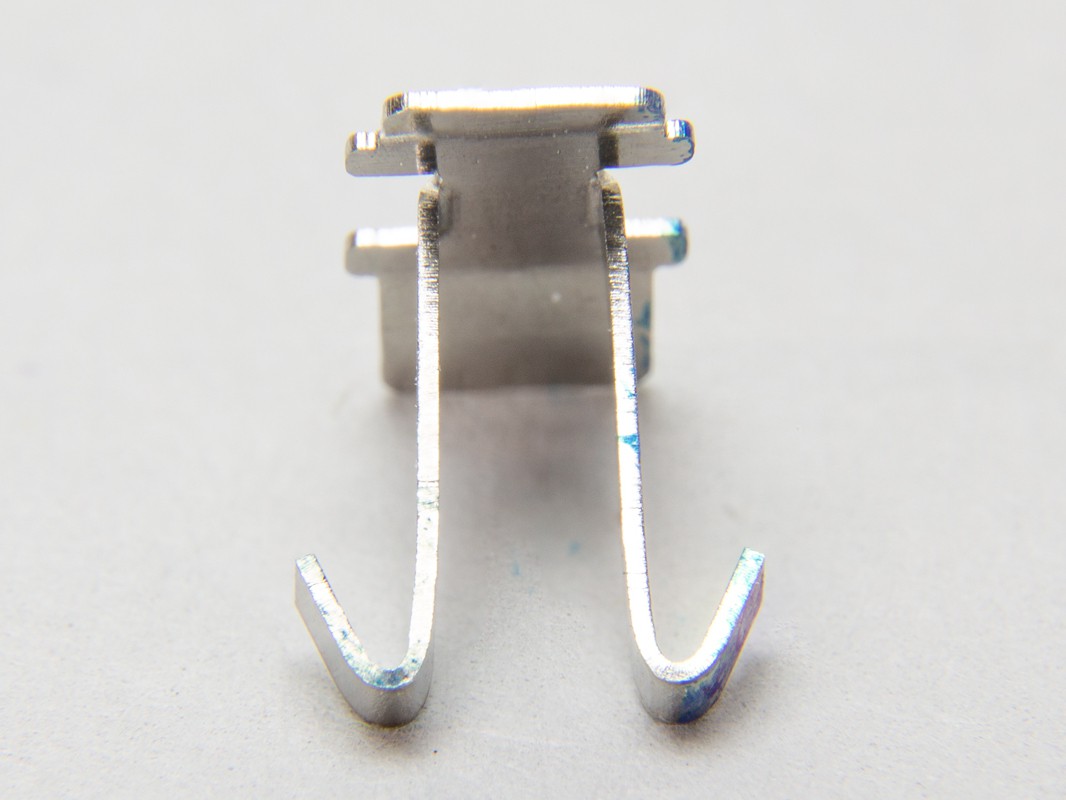

端子 -医療用電源にて実装-

有限会社 平出製作所 (長野県)

  • サイズ: W5.0 × D8.3 × H8.3 mm

  • 精度: ± 0.05 mm

  • プログラム時間: 10 分

  • 加工時間: 10 分/個

  • 加工数量: 300 個

  • 材質: SUS430

  • 板厚: 0.3 mm

  • 作品種類: 量産品

加工工程

  • プログラム

  • 展開

  • レーザ加工

  • 表面仕上げ

  • 治具(金型含む)加工

  • 曲げ

アピールポイント

職人不要が謳われている時代ですが、求められている技術もあります!

特に曲げ加工においては、0.3㎜の材料を全方向10㎜以内の形状の中で鋭角曲げ、段曲げ、深曲げを行っております。

弊社の技術を駆使してプレス金型を製作せず、板金加工のみにて製作しました。

金型製作期間・金型製作費用を発生させることなく短納期・低コストを実現しました。

(約1か月・コスト20万円以上の削減)

精度が求められる医療機器において300個製作し無事、実装されました。
