第36回優秀板金製品技能フェア

造形品の部 全50作品

造形433

技能賞

メデューサの盾

大田産業 株式会社 (兵庫県)

  • サイズ: W400 × D400 × H600 mm

  • 精度: ± 10 mm

  • プログラム時間: 120 分

  • 加工時間: 4800 分/個

  • 加工数量: 1 個

  • 材質: SUS304

  • 板厚: 1.5 mm

  • 作品種類: オリジナル品

加工工程

  • 展開

  • レーザ加工

  • 溶接

  • 成形

  • 表面仕上げ

  • 組み立て

アピールポイント

ステンレスの板金加工で人間の顔を成形できるのかを挑戦した作品です。

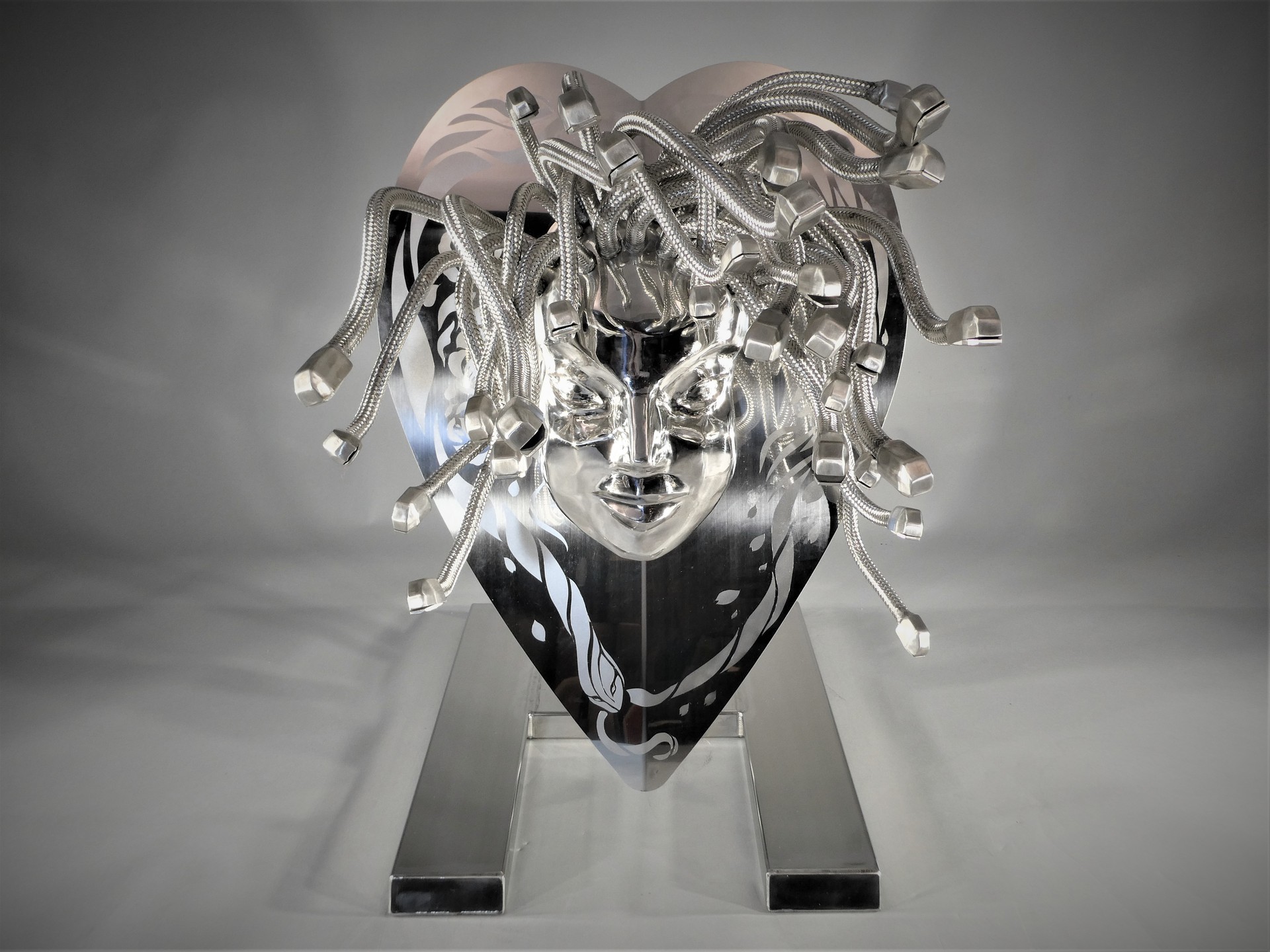

顔だけを成形するのではなく、ギリシャ神話を題材としてメデューサの盾を製作しました。

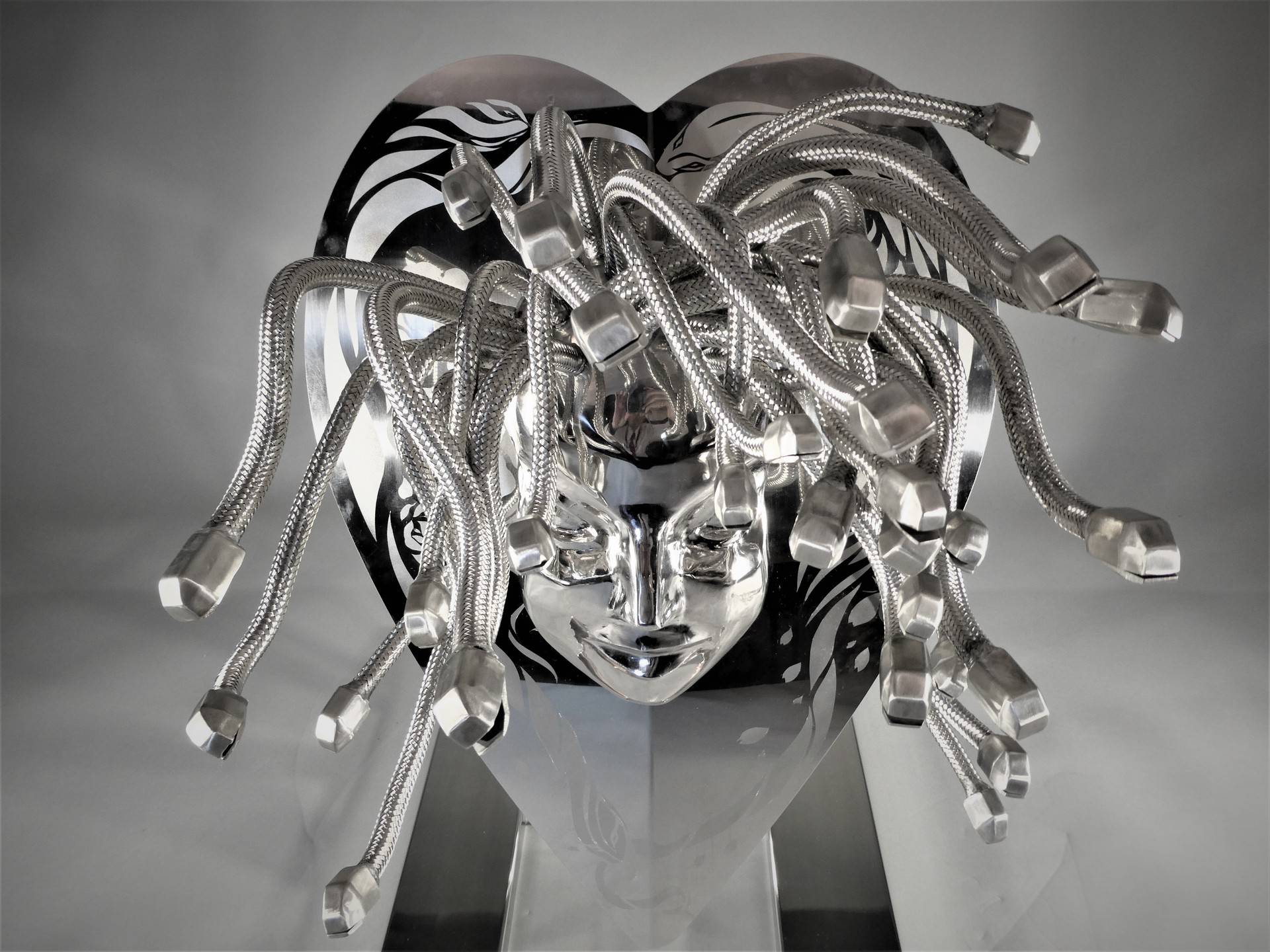

顔の成形方法はイベント用のバルーン製造企業に協力頂き(添付)のモデルから各パーツに切分けたデータを作成してパーツをレーザ切断しました。

パーツ数は68個、切断後のパーツをTIG溶接で接合して、裏板を接合後水圧試験機で加圧し全体に膨らみを持たせました(添付)

その後で研磨加工を行いました。

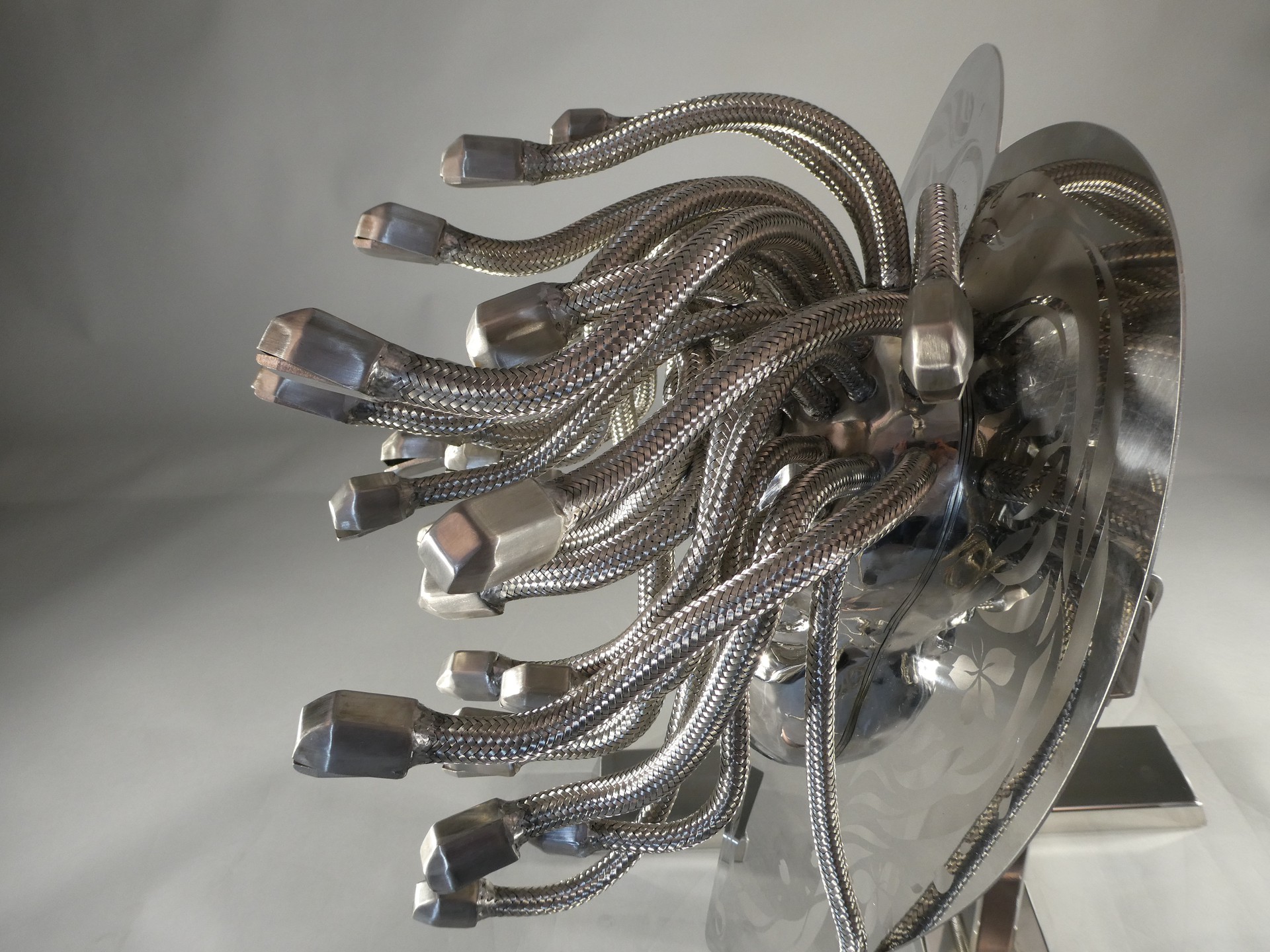

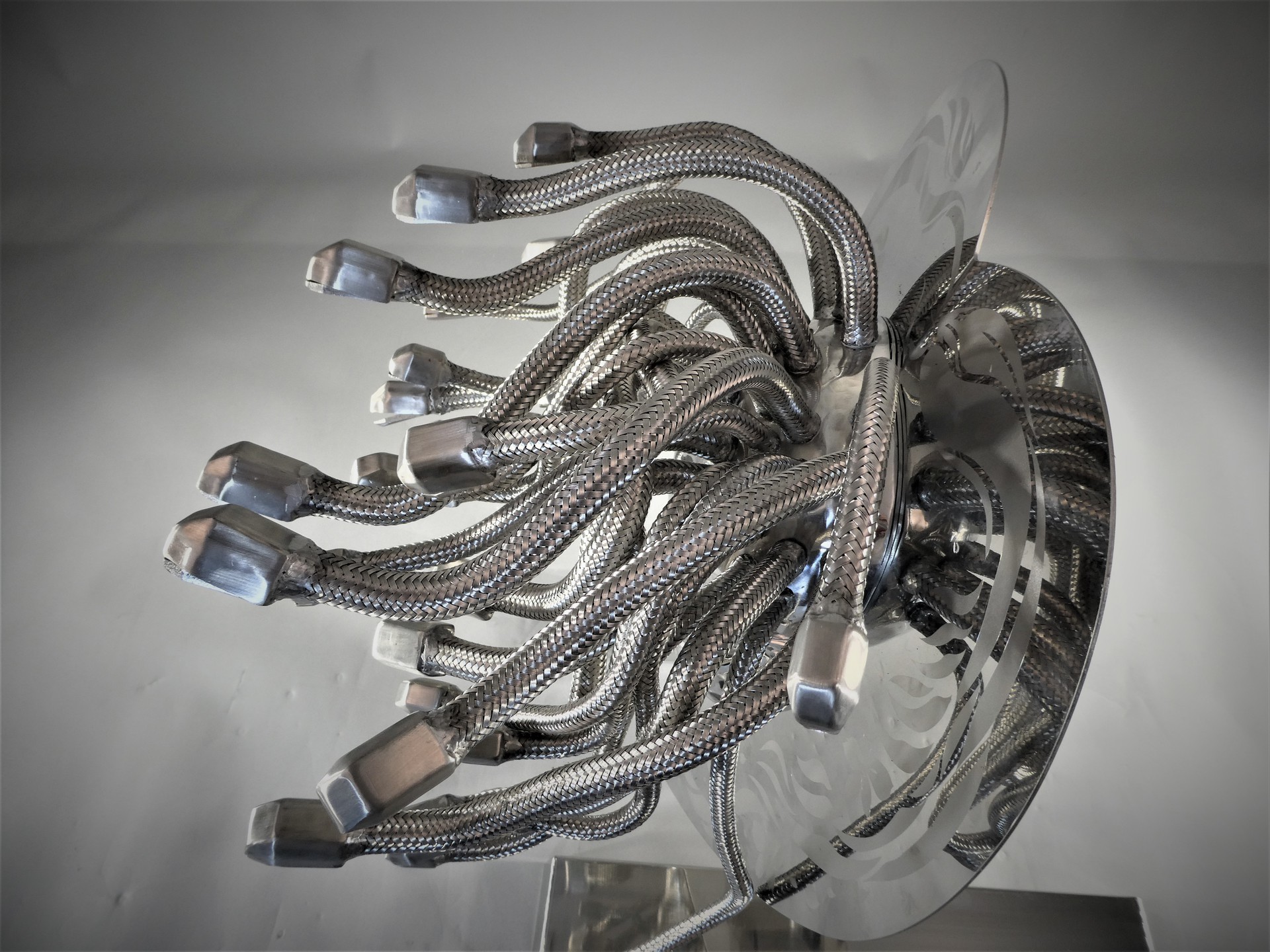

頭部の蛇は高圧用メッシュホースが蛇の様に見えることを利用して、板金加工で製作した蛇の頭部とメッシュホースをハンダで接合して、メデューサ頭部への取り付けのためメッシュホース内部に金属パテを充填しボルトを固定して、頭部にナットで固定しています。

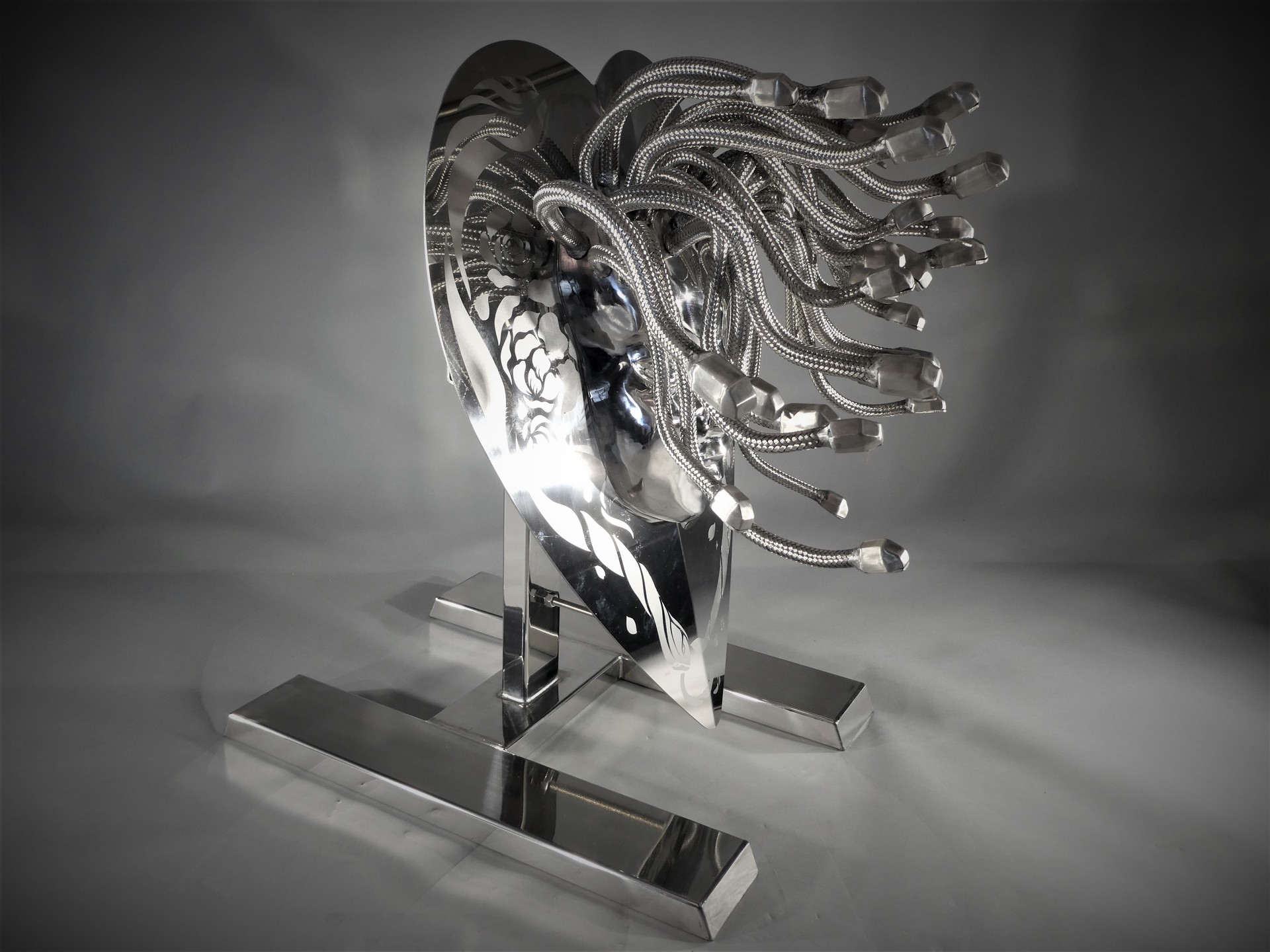

盾はカッティングシートを貼付けて切り絵作家の宮本なる様にデザインを依頼し、ガラスビーズで模様を付けました。(添付)
