第36回優秀板金製品技能フェア

造形品の部 全50作品

造形432

技能奨励賞

パズル

株式会社 ミワレーザー (愛知県)

  • サイズ: W100 × D100 × H25 mm

  • 精度: ± - mm

  • プログラム時間: 60 分

  • 加工時間: 30 分/個

  • 加工数量: 1 個

  • 材質: A5052

  • 板厚: 25 mm

  • 作品種類: オリジナル品

加工工程

  • 2D/3D設計

  • CAD/CAM

  • レーザ加工

  • 表面仕上げ

アピールポイント

2023年に導入したREG3015AJ(9kW)にて加工しました。

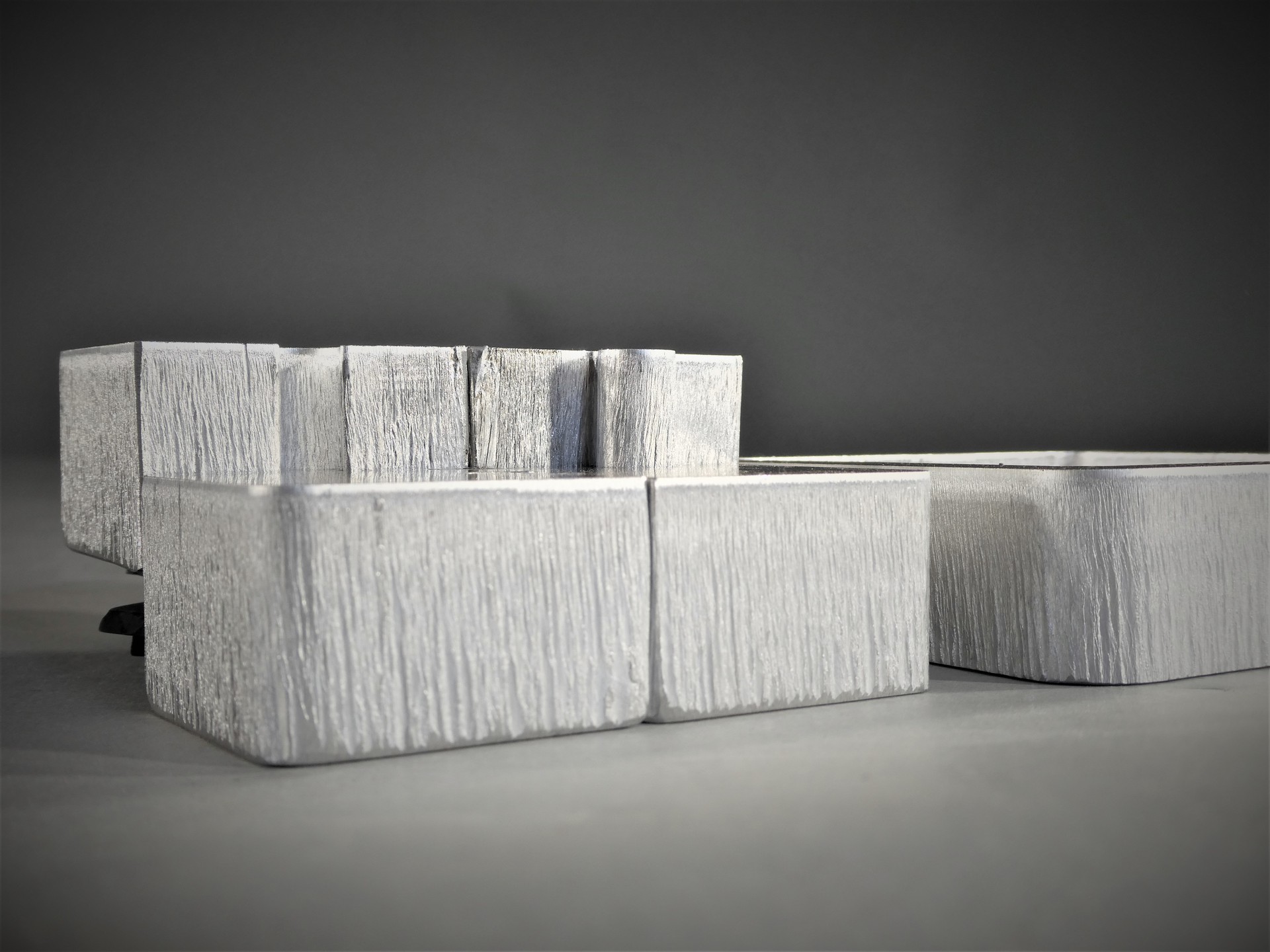

従来よりアルミの厚板の加工品質が大幅に向上しています。

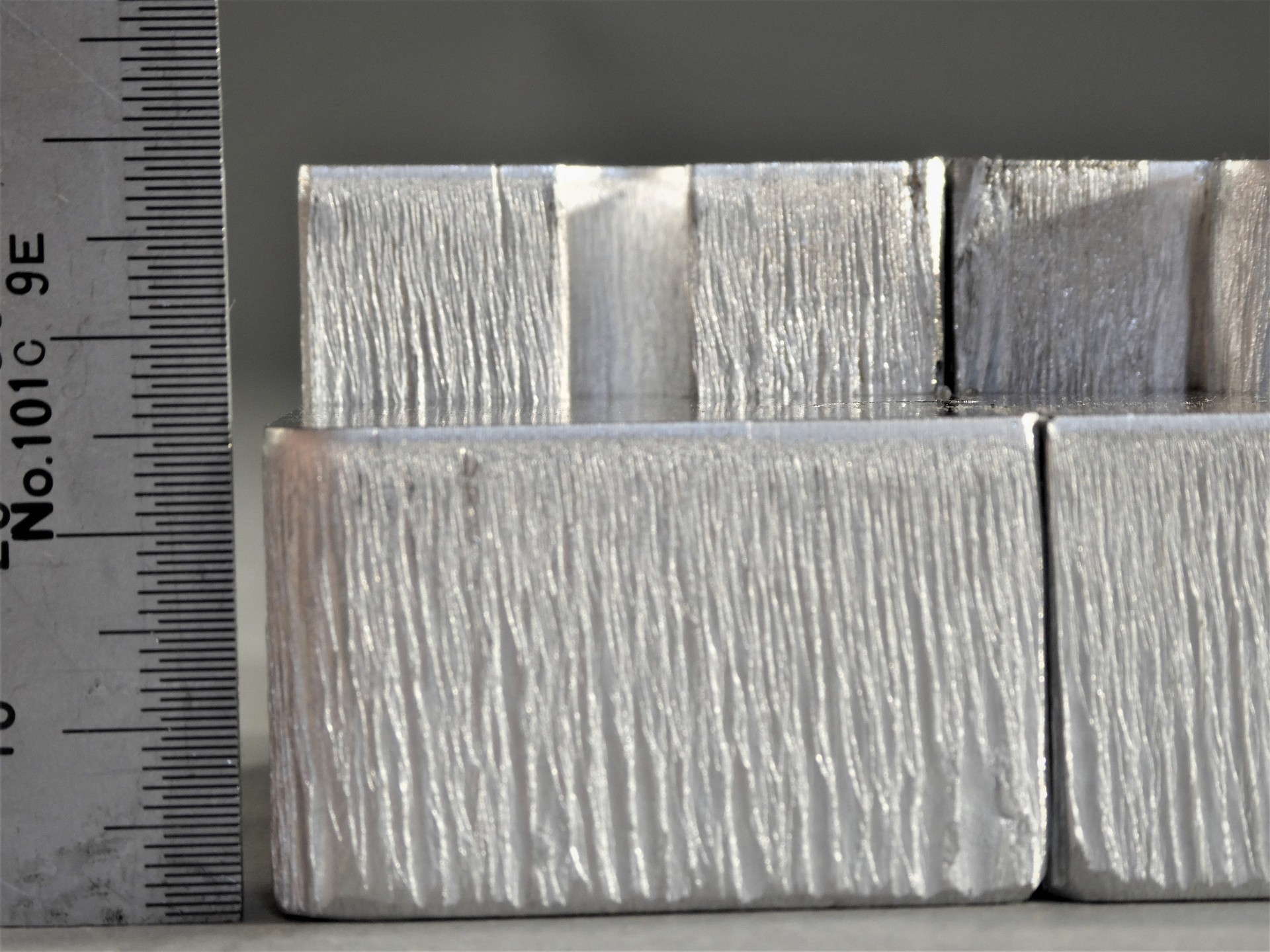

バリも少なく、バリ取りをした裏面も綺麗に仕上がりました。

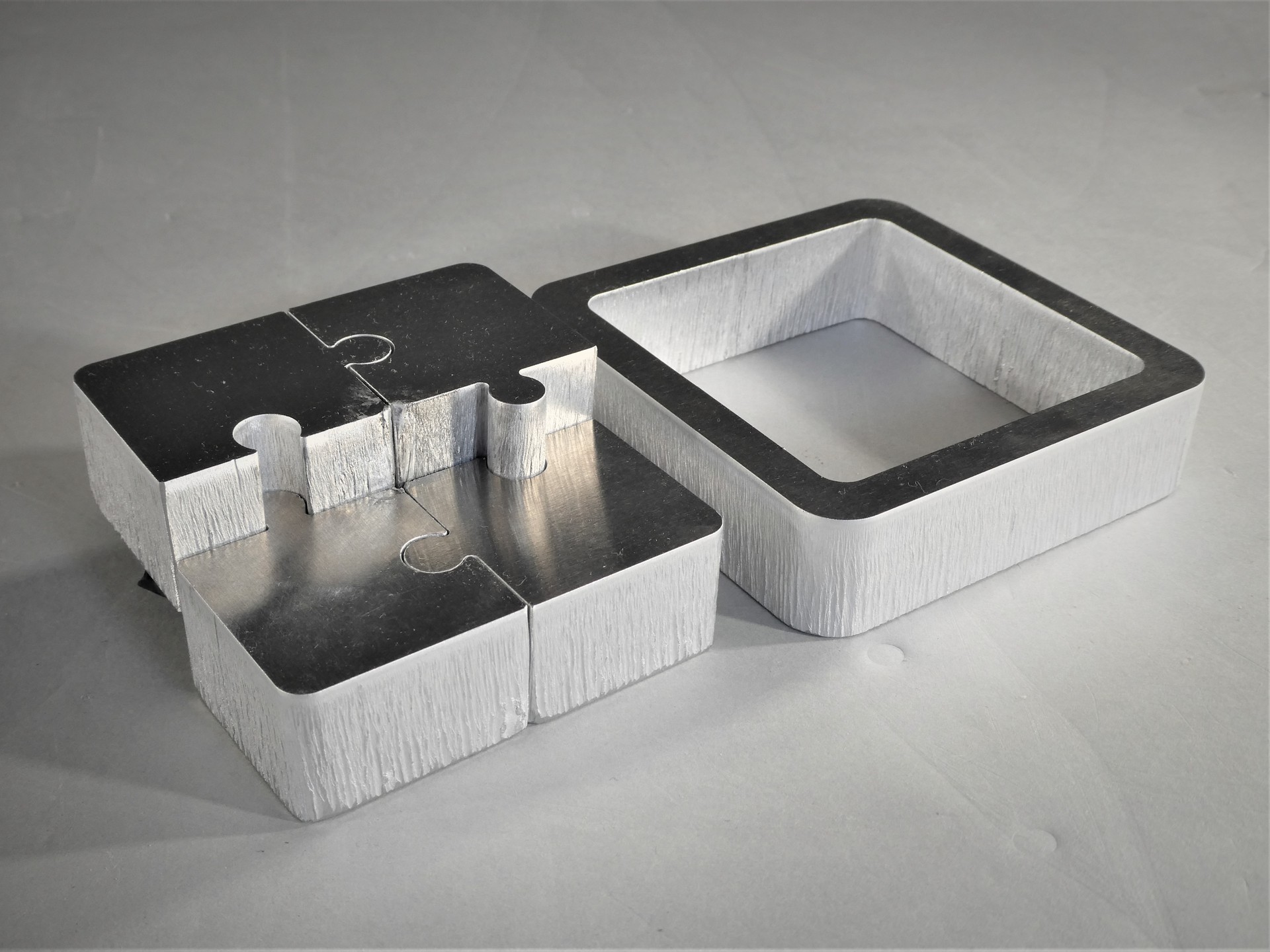

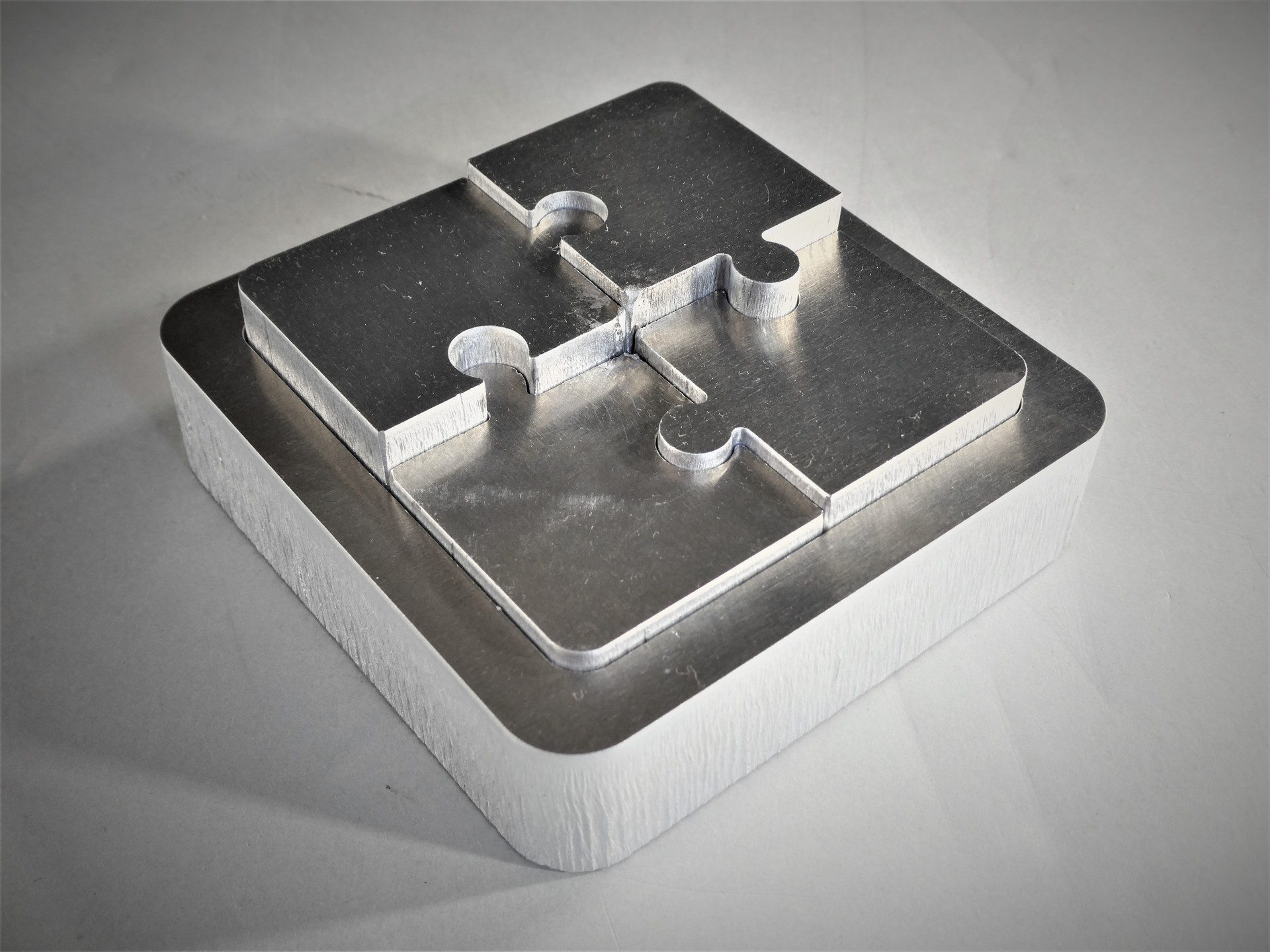

内周切断時に自然に発生するテーパを利用し、パズルのピースが落下しない仕組みとなっております。
