第36回優秀板金製品技能フェア

造形品の部 全50作品

造形426

技能奨励賞

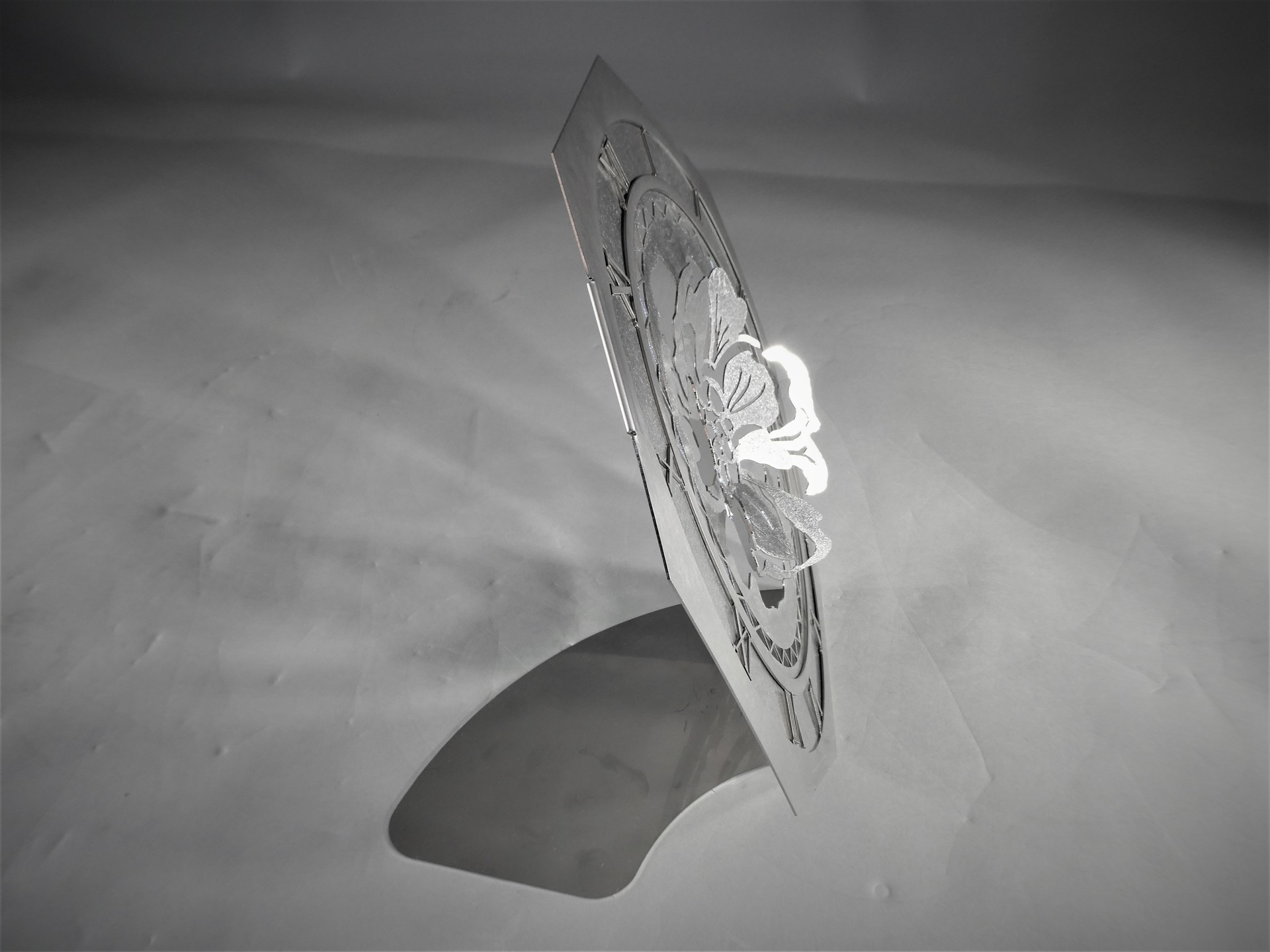

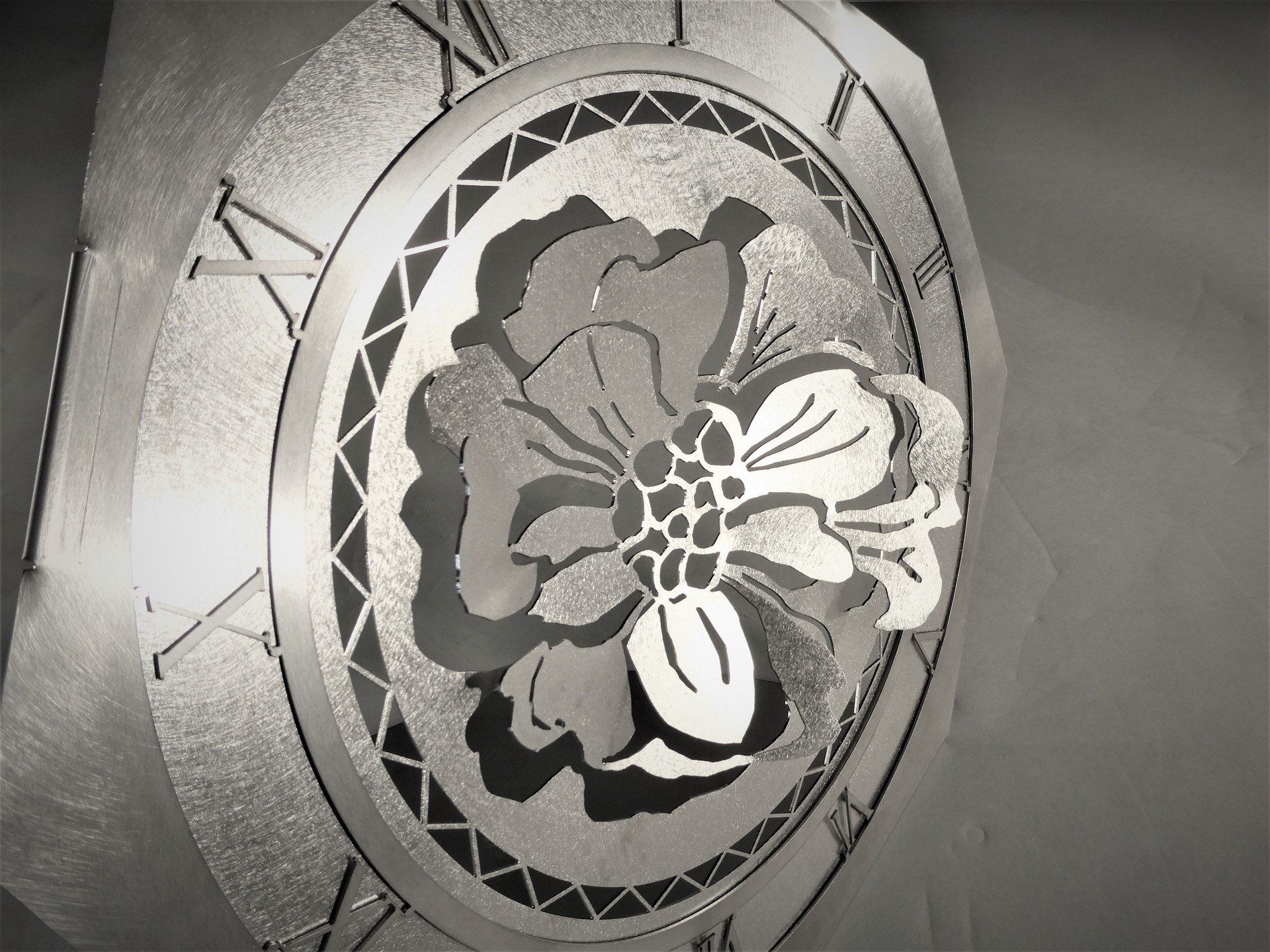

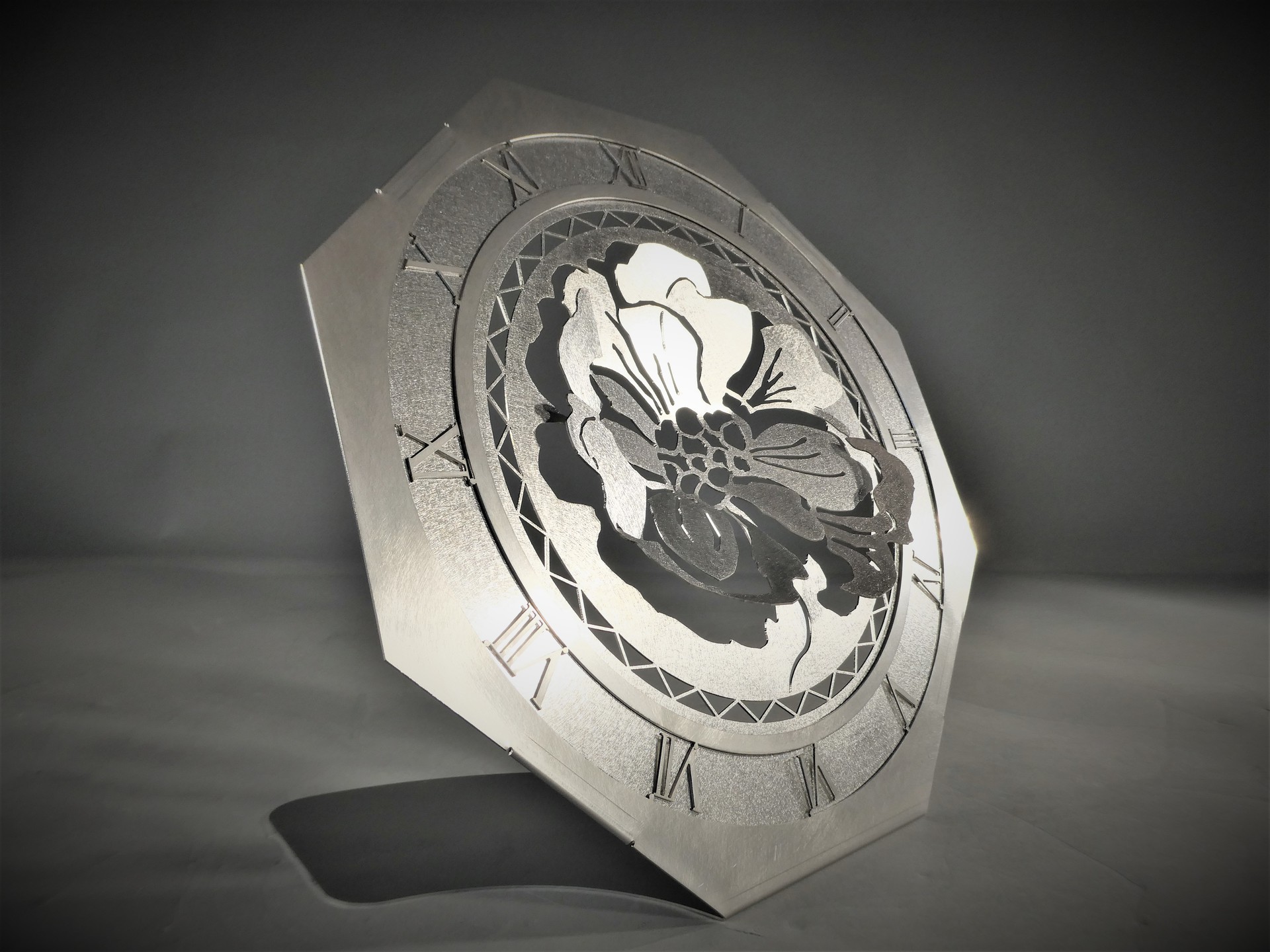

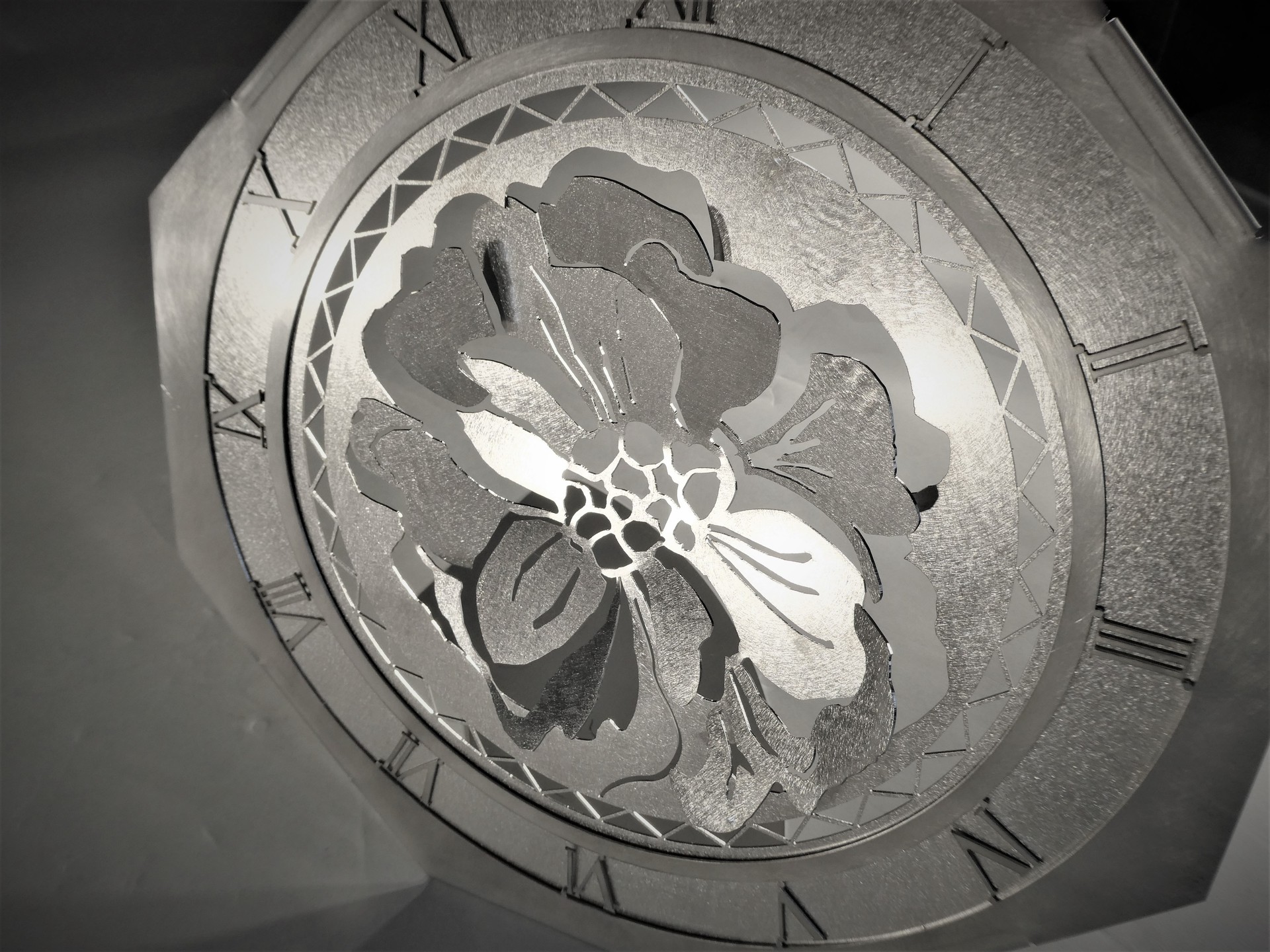

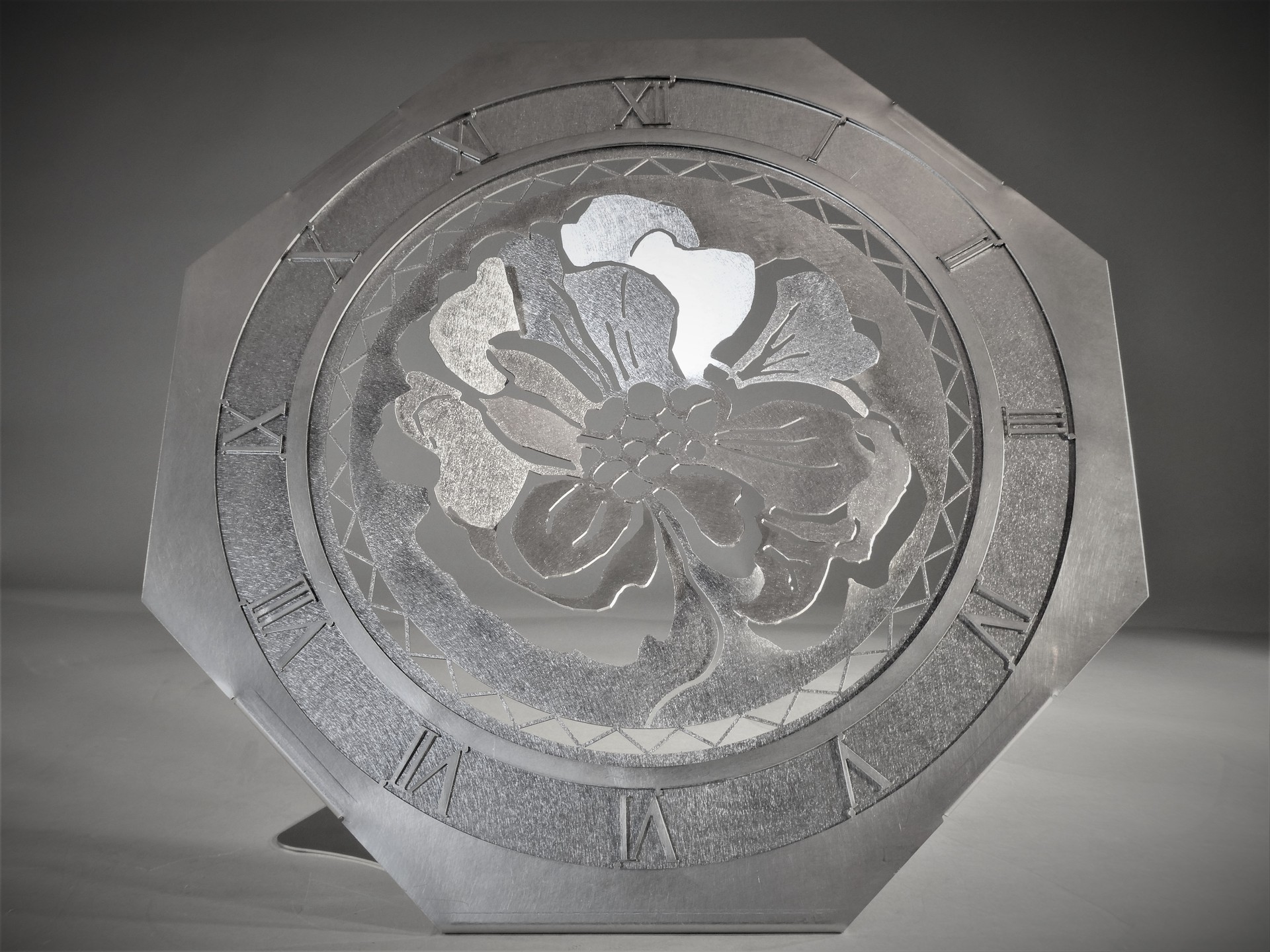

花時計

有限会社 ホリエ (愛媛県)

  • サイズ: W320 × D212 × H300 mm

  • 精度: ± 0.2 mm

  • プログラム時間: 600 分

  • 加工時間: 60 分/個

  • 加工数量: 1 個

  • 材質: SUS430

  • 板厚: 1.0 mm

  • 作品種類: オリジナル品

加工工程

  • 機構の考案

  • CAD/CAM

  • プログラム

  • レーザ加工

  • 曲げ

アピールポイント

CADで花の形状を描く際に、より花らしく見えるように線や曲線を細かく微調整(0.5mm程度)して、立体感のある花を描きました。

NCプログラムを作成する際には、微細加工を行う際に補正に対するエラーが出ることが多いため、アプローチ位置や長さを調整して、エラーが出ないようにしたうえで熱歪みを抑えるために加工順を入れ替えて歪みを押さえました。

レーザ加工後は、時計部分をバリ取り機に掛け、花の部分はハイピッチに掛けて、2種類の表面処理によって見た目に変化を持たせ立体感を出しました。
