第36回優秀板金製品技能フェア

造形品の部 全50作品

造形420

技能奨励賞

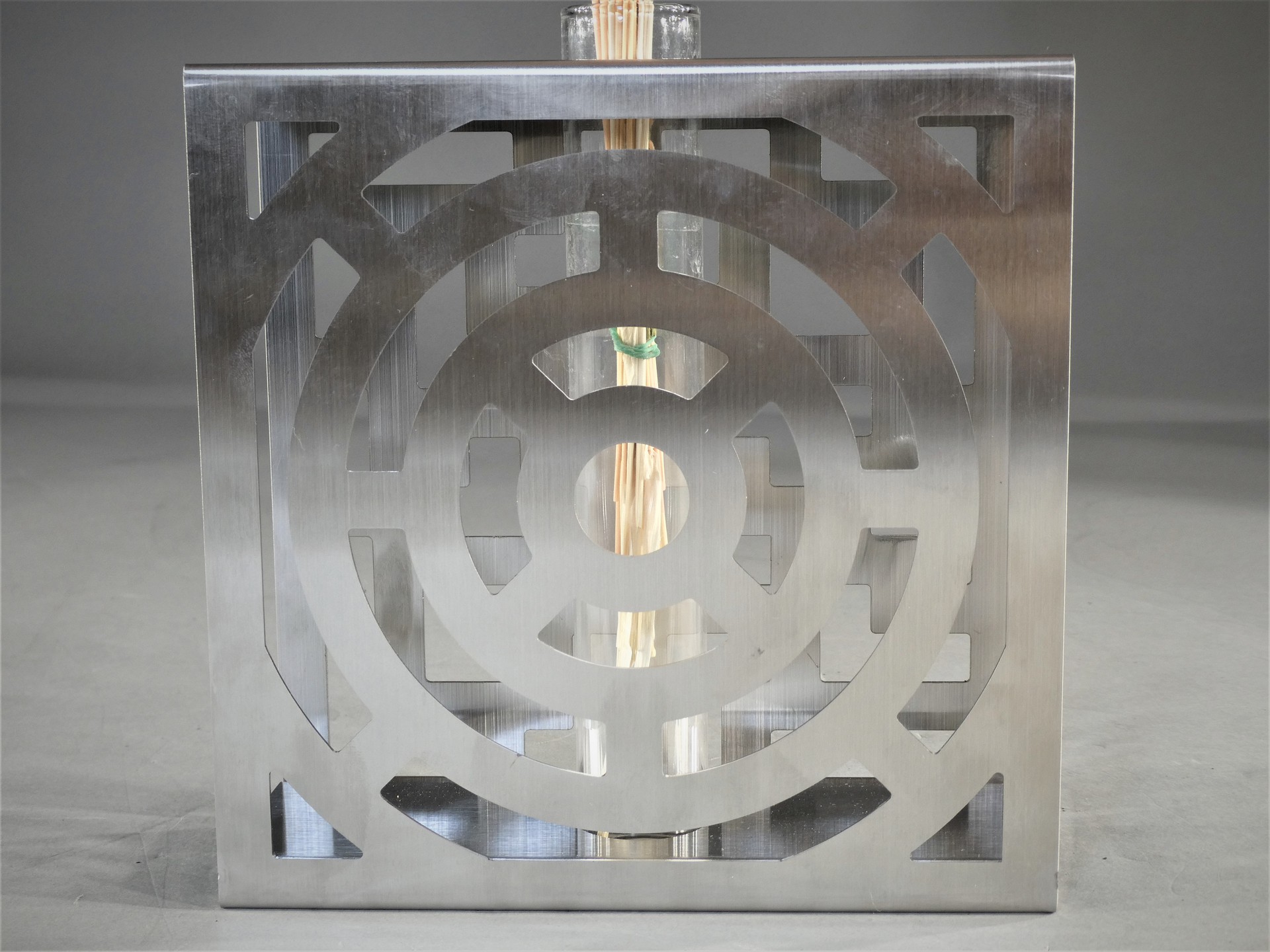

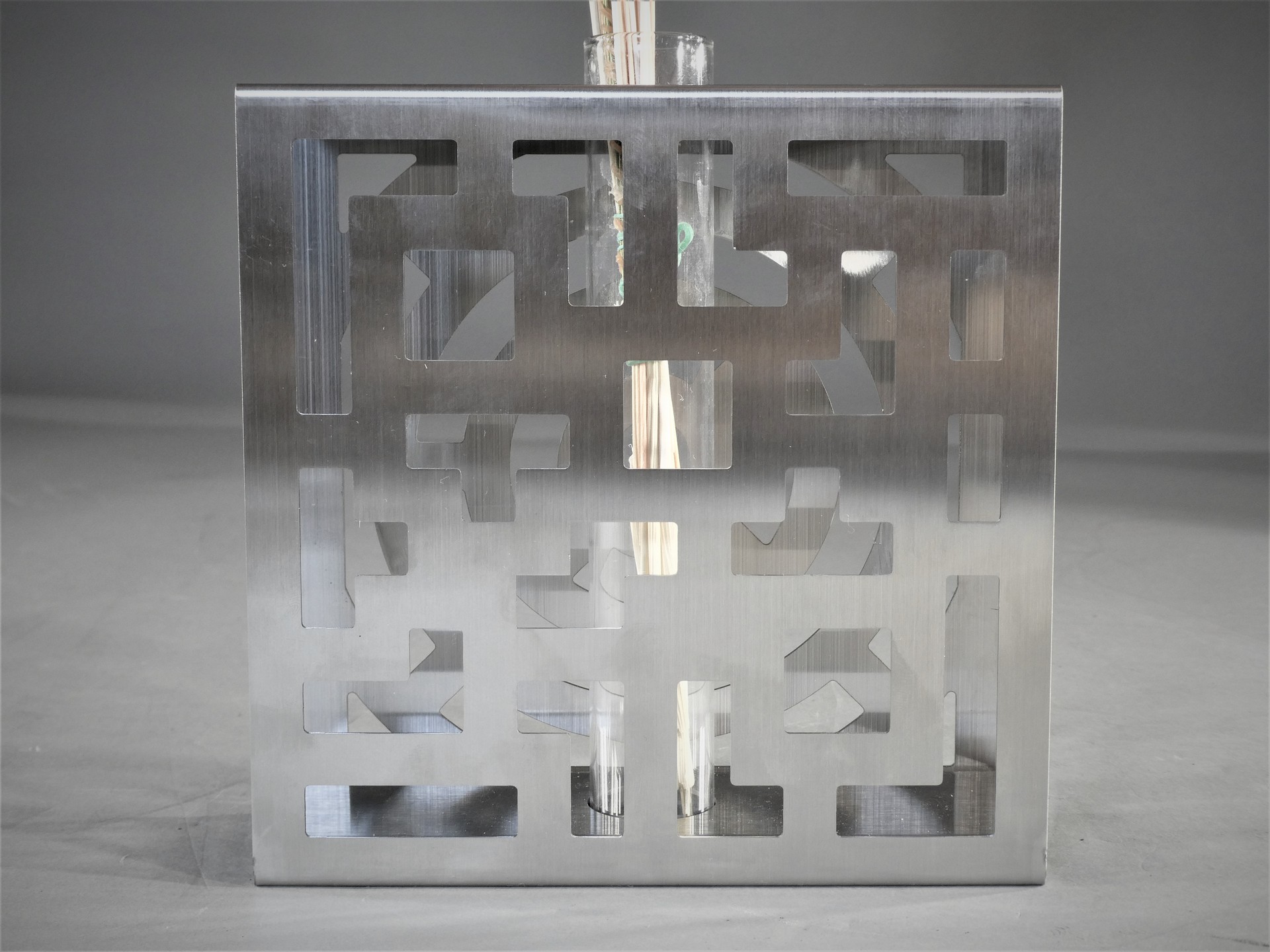

一輪挿し

株式会社 トクニ工業 (新潟県)

  • サイズ: W150 × D50 × H150 mm

  • 精度: ± 0.1 mm

  • プログラム時間: 30 分

  • 加工時間: 60 分/個

  • 加工数量: 1 個

  • 材質: SUS304

  • 板厚: 1 mm

  • 作品種類: オリジナル品

加工工程

  • CAD/CAM

  • プログラム

  • レーザ加工

  • 曲げ

  • 溶接

アピールポイント

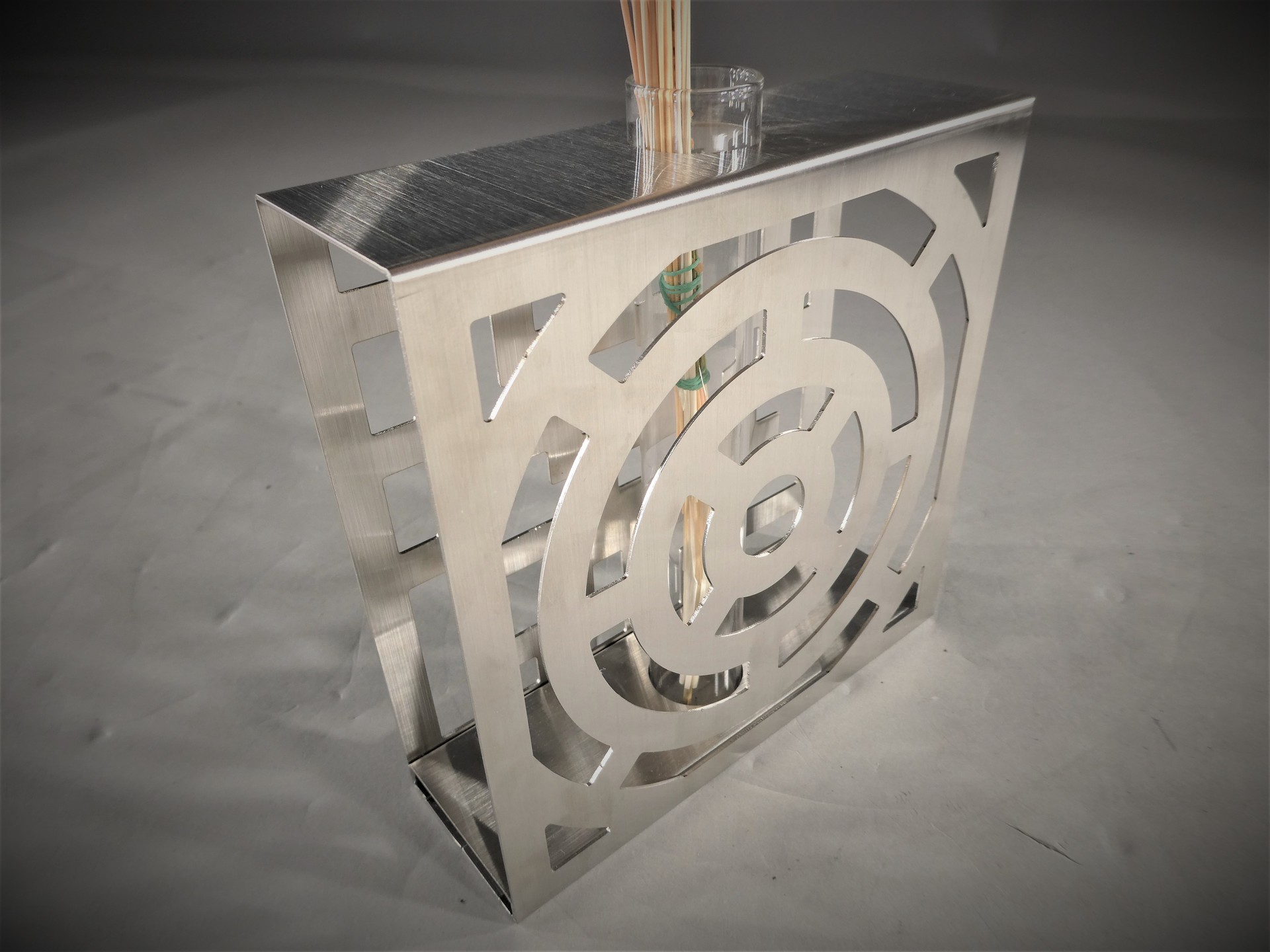

クロージング金型で四角曲げも撓むことなくスッキリ完成しました。

製品の折り曲げにはクロージング金型を使いました。

製品が逃げる幅を中間板で取り、通常の金型では曲げ干渉を起こす形状を折り曲げました。

板のつなぎ部分を底面に持ってくることで、つなぎ部分を隠し、美観を高めています。

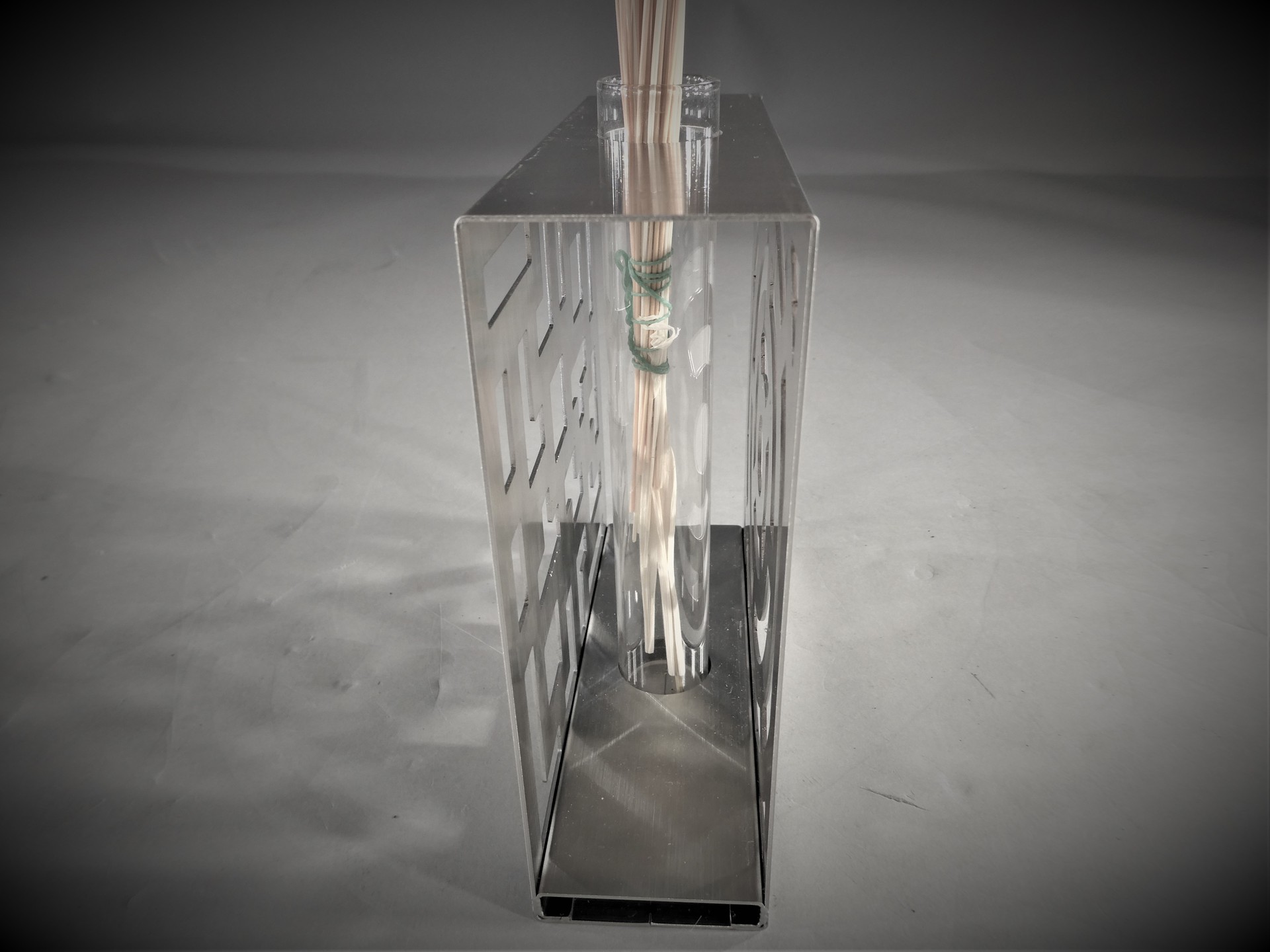

底部には試験管固定用と重りを兼ねて本体内側にフィットするように固定板を溶接しました。

高精度な曲げ加工により、試験管を固定する穴を垂直状に配置することが出来ました。

今回は長時間の展示のため、造花を使用していますが、本来は生花を活けて楽しむことができます。

金属の容器はどうしてもその肌合いから冷たい感じを与えますが、花の持つ生命力と反作用し、和モダンな雰囲気を作ることができます。
