第36回優秀板金製品技能フェア

造形品の部 全50作品

造形419

技能奨励賞

POST

株式会社 伸原工業所 (岩手県)

  • サイズ: W207.5 × D207.5 × H567 mm

  • 精度: ± 0.05 mm

  • プログラム時間: 600 分

  • 加工時間: 1320 分/個

  • 加工数量: 1 個

  • 材質: SPCC

  • 板厚: 1.2、3.0、3.2、6.0 mm

  • 作品種類: オリジナル品

加工工程

  • CAD/CAM

  • レーザ加工

  • 曲げ

  • 表面仕上げ

  • スポット溶接

  • 表面仕上げ

  • 塗装

アピールポイント

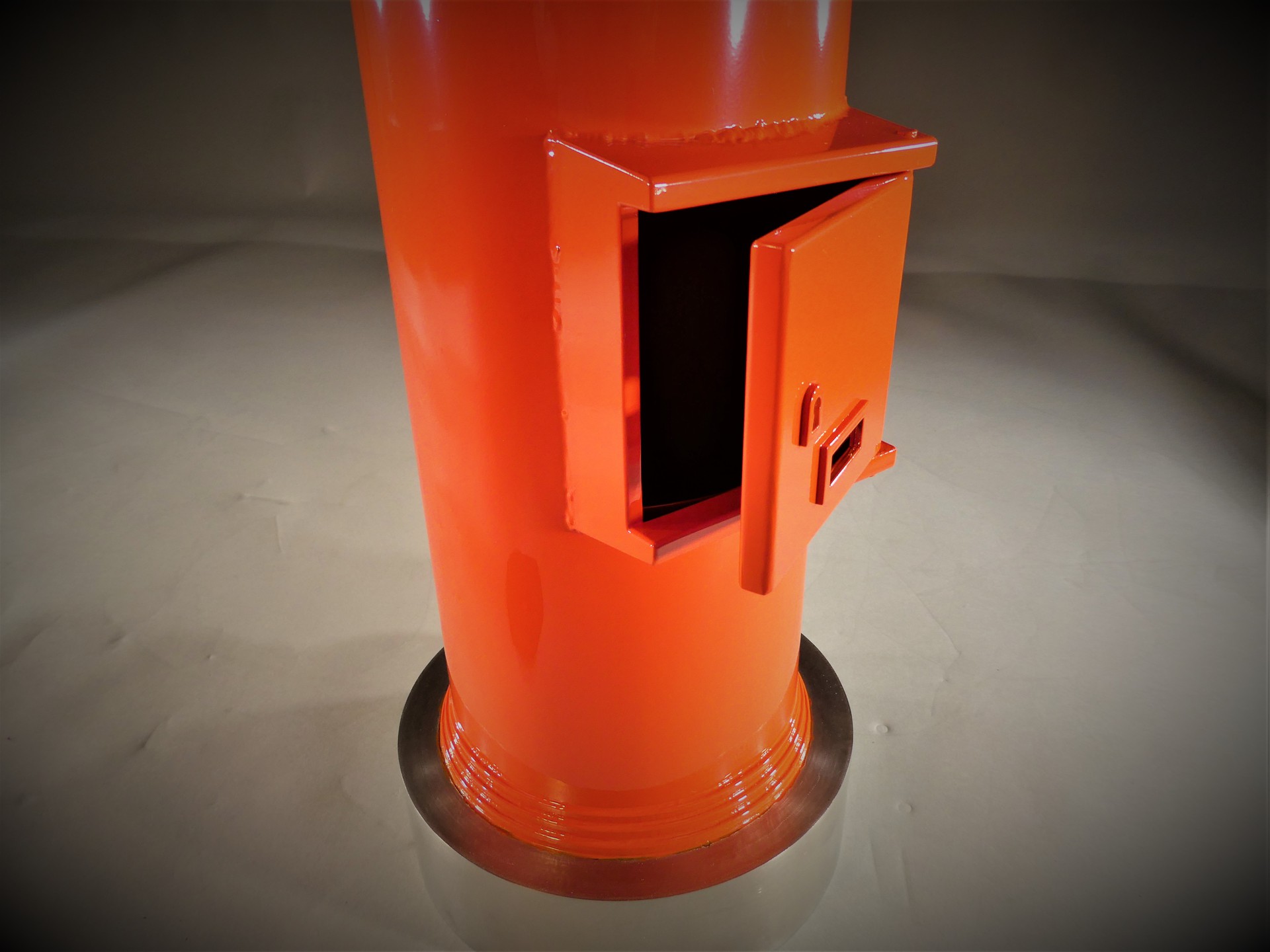

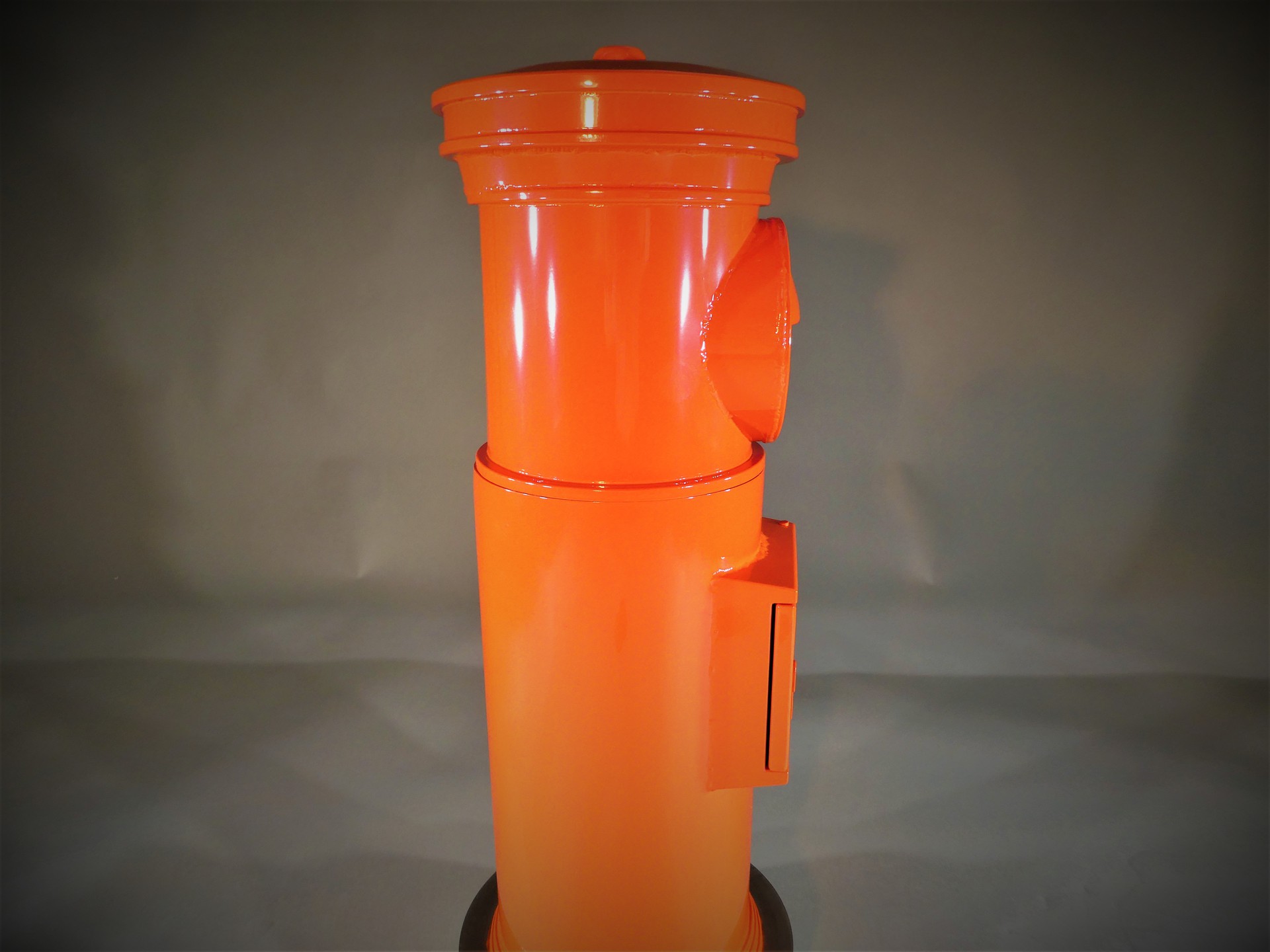

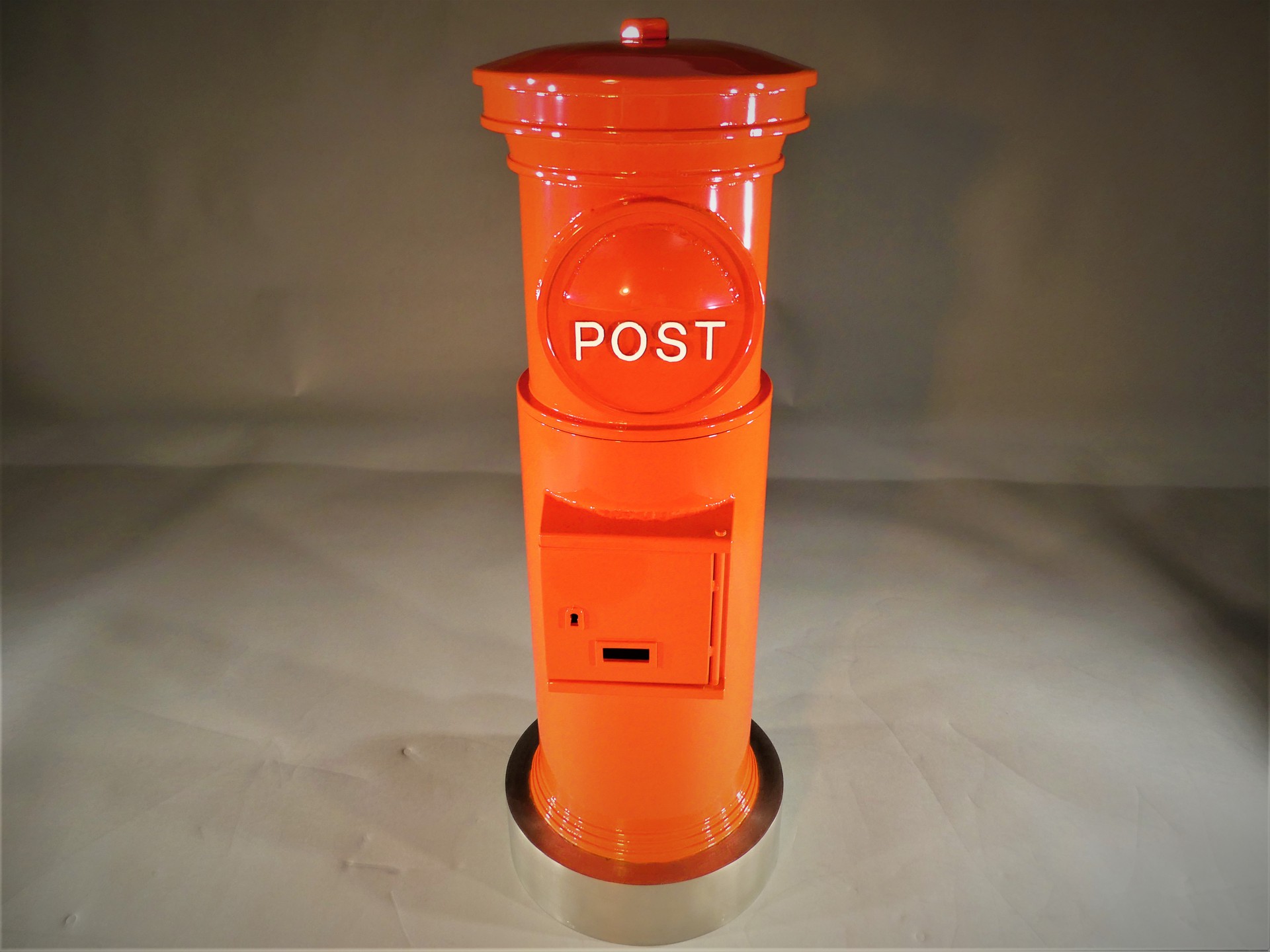

昭和レトロ作品の製作というコンセプトのもと、実物の約1/2.7スケールにて製作しました。

普段のお客様の製品とは違い円を基調としたフォルムの集合体だったため、寸法が決まるまで何度も修正を行いました。

良い具合に昭和レトロ感、歪感を表現できたのではないかと思います。

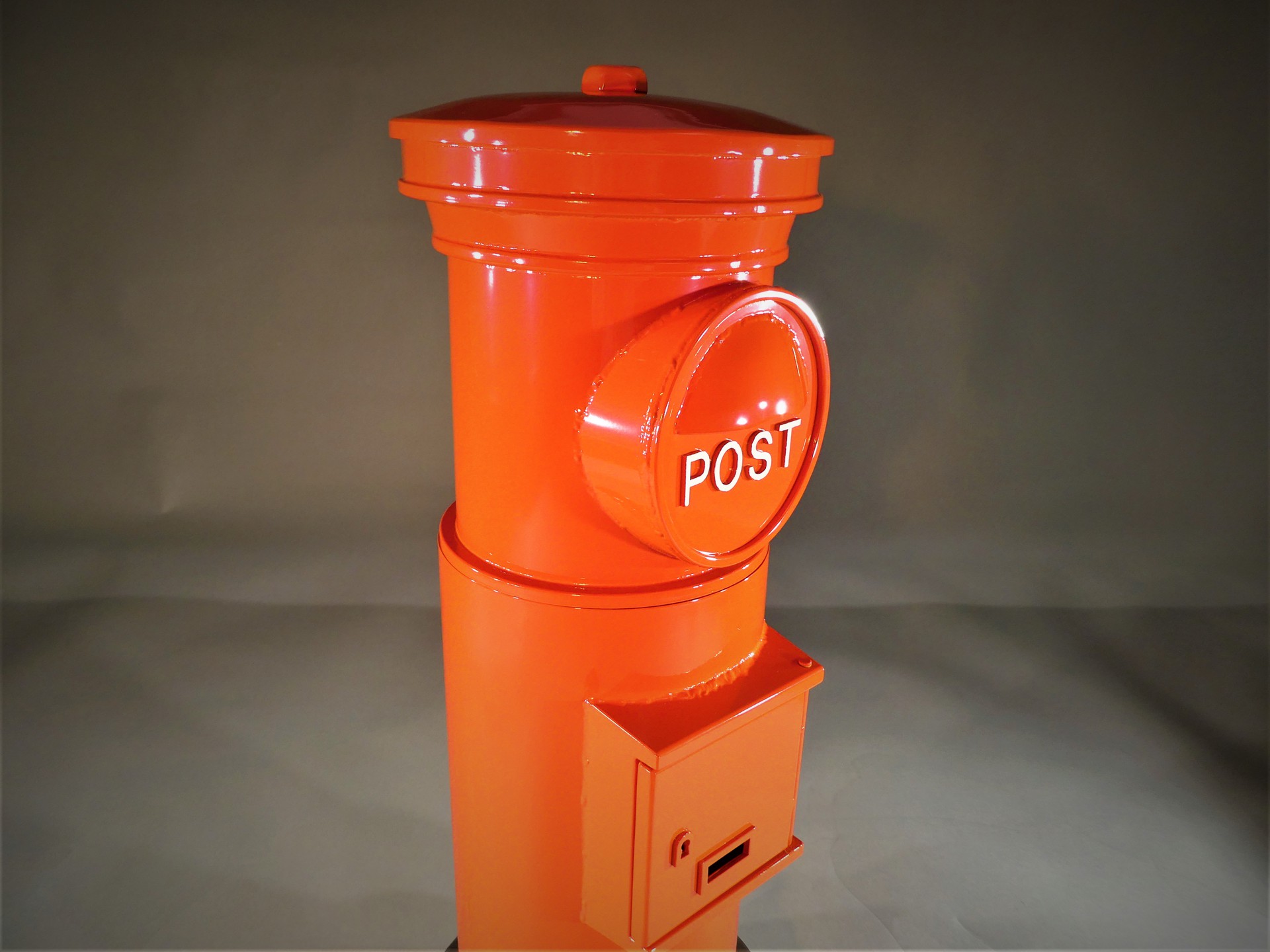

上部頭の部分の加工が特に大変で、ピザのような形状でパーツを抜き出し三本ローラーでR形状に加工し溶接にて接合、サンダー加工にて丸みのある形状に仕上げました。

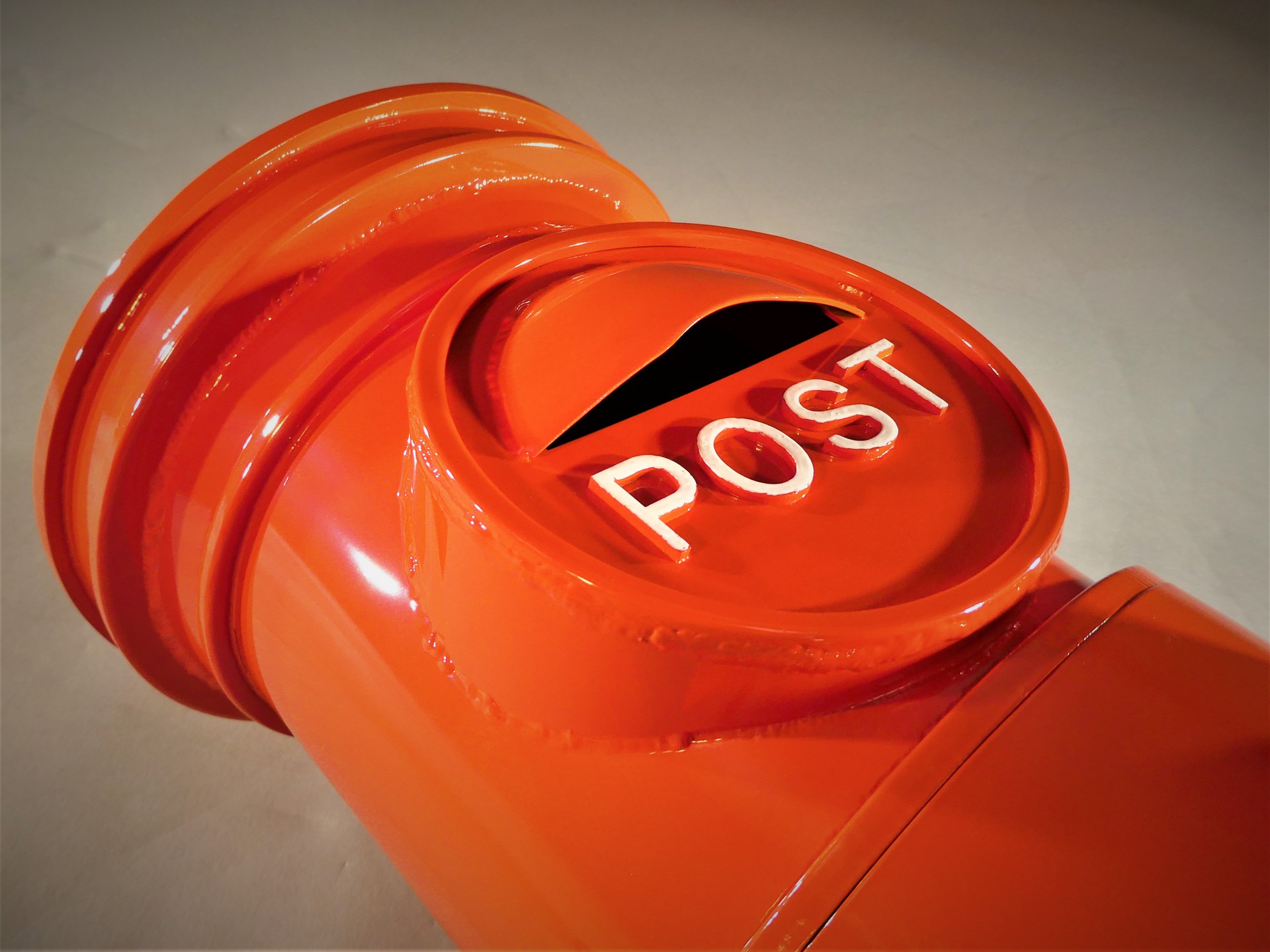

投函口の庇部も三本ローラーによるR加工後溶接にて接合しサンダー仕上げを行いお玉を半分に切ったような形状としました。

塗装は実物に近い色味を目指し、塗料の調合に気を使いました。塗装表面に影響が出ないようにサンダー仕上げを行い塗装しています。
