第36回優秀板金製品技能フェア
造形品の部 全50作品
造形412
技能奨励賞

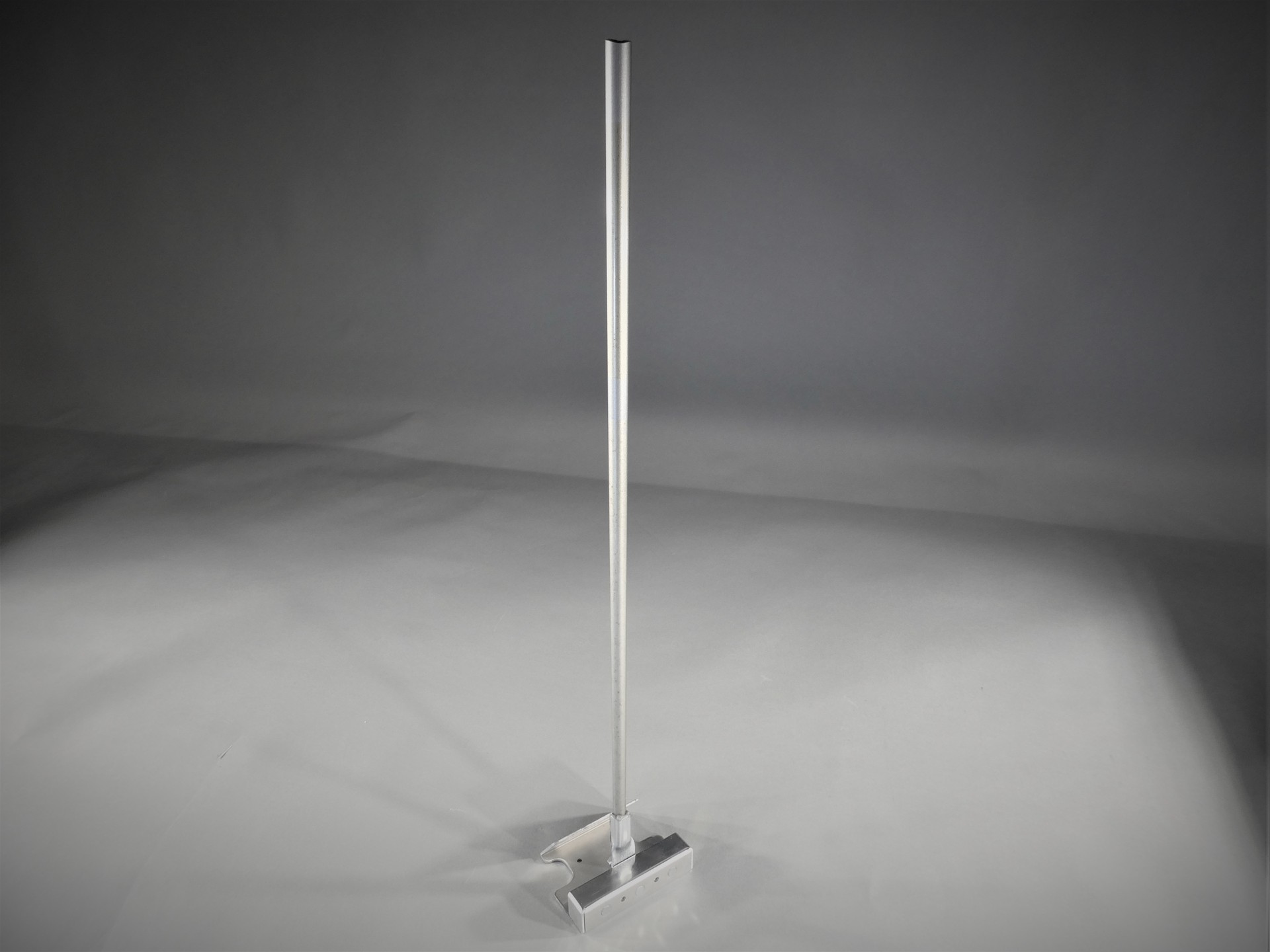

ゴルフパタークラブヘッド
株式会社 津田工業 (岐阜県)
-
・サイズ: W100 × D100 × H600 mm
-
・精度: ± 0.5 mm
-
・プログラム時間: 40 分
-
・加工時間: 30 分／個
-
・加工数量: 5 個
-
・材質: A5052
-
・板厚: 2.0 mm
-
・作品種類: オリジナル品
加工工程
2D/3D設計
パンチング加工
カシメ加工
曲げ
組立
表面仕上げ
アピールポイント

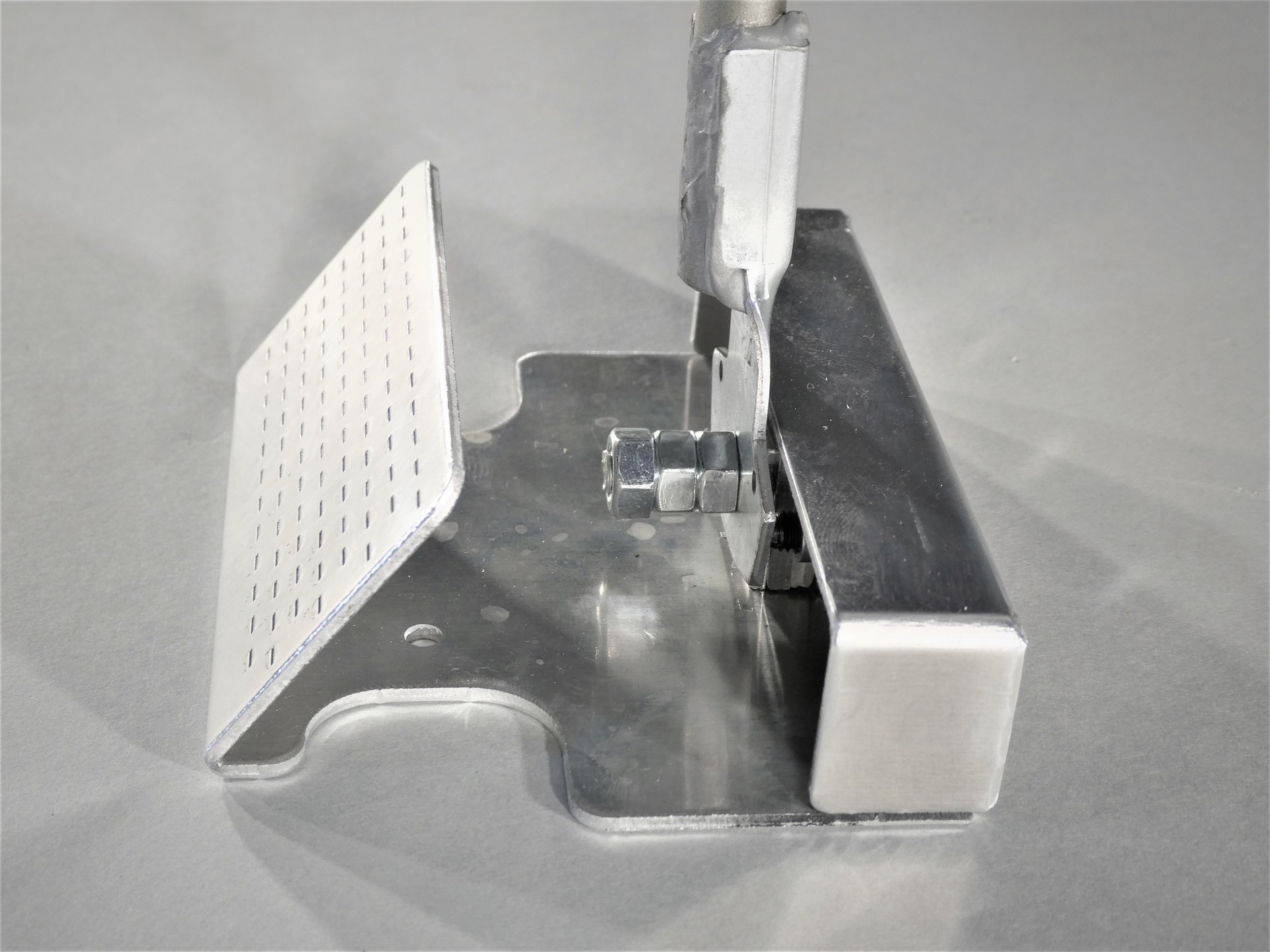

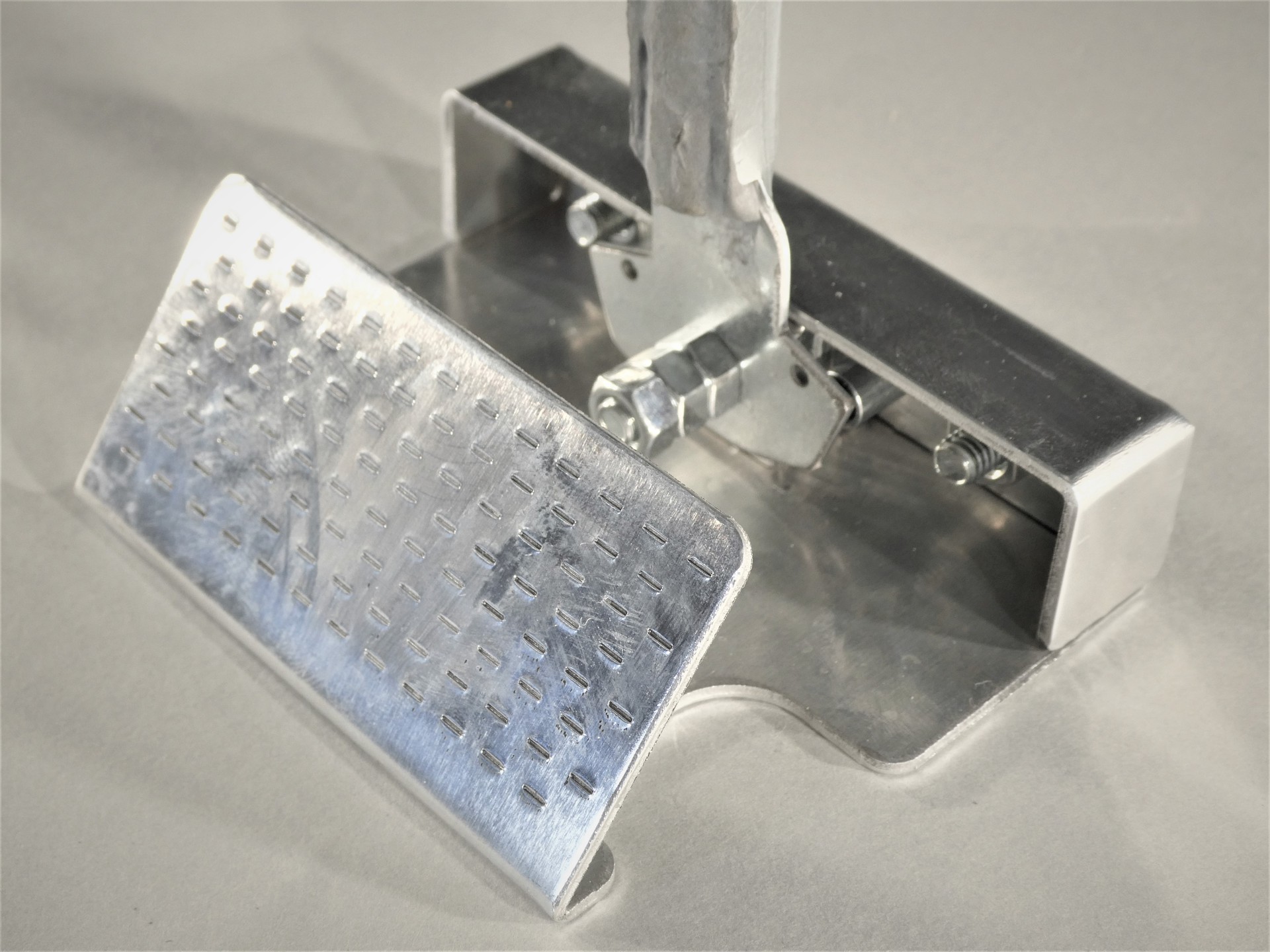

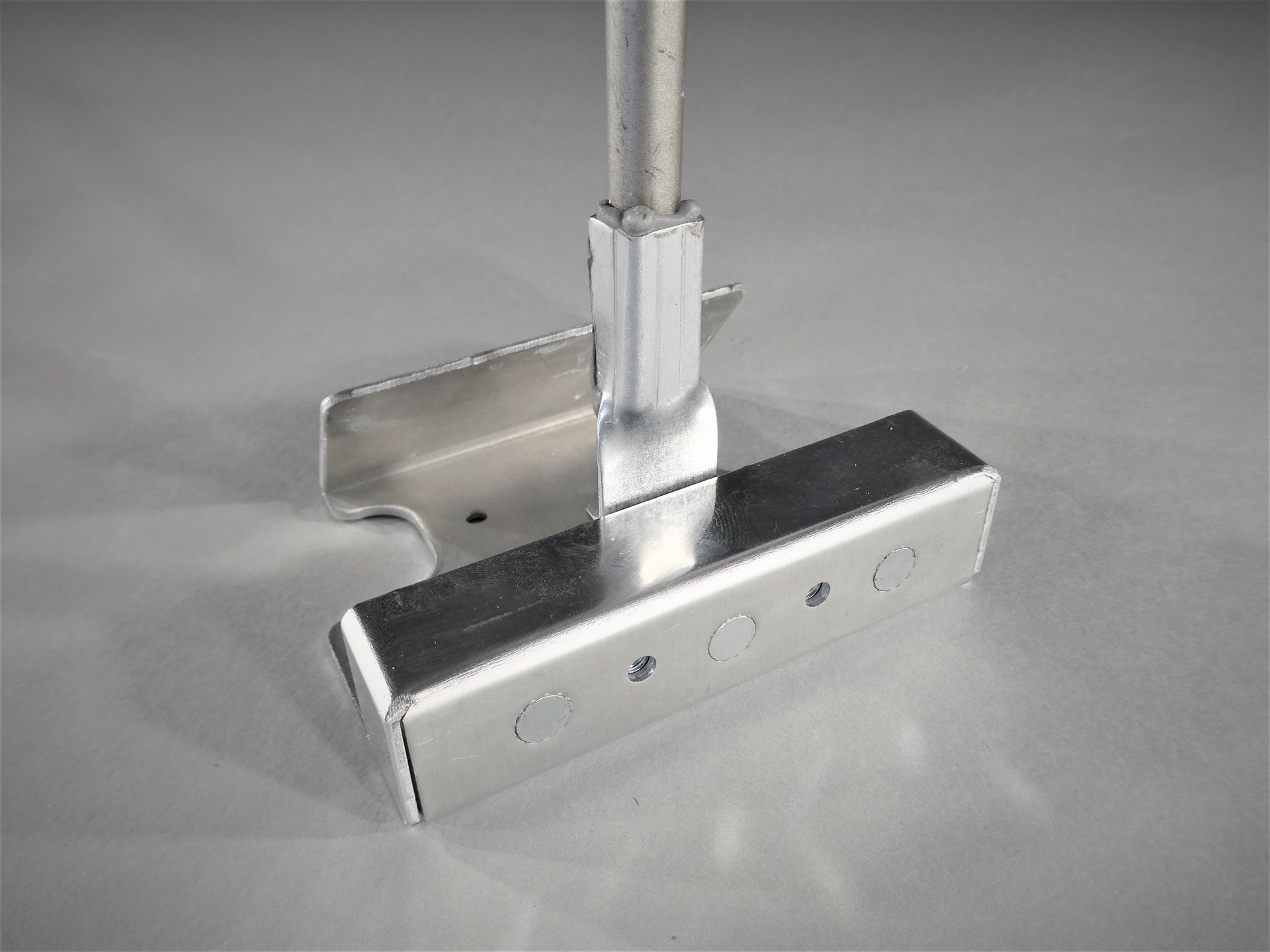

異材結合方法を紹介するため、アルミ板、溶融亜鉛メッキ鋼板、チタン合金パイプをカシメや接着・ボルトオンのみで設計し溶接工程無しで製作しました。クラブヘッドとシャフトのつなぎ目は、ライ角が可変する構造となっており、手前に傾斜している時はパターとして利用、シャフトを奥側に傾斜した時はヘッドの裏面を利用してチッパーとして利用できます。
中心でもストップするようになっており、中心で止めると自立する事ができます。

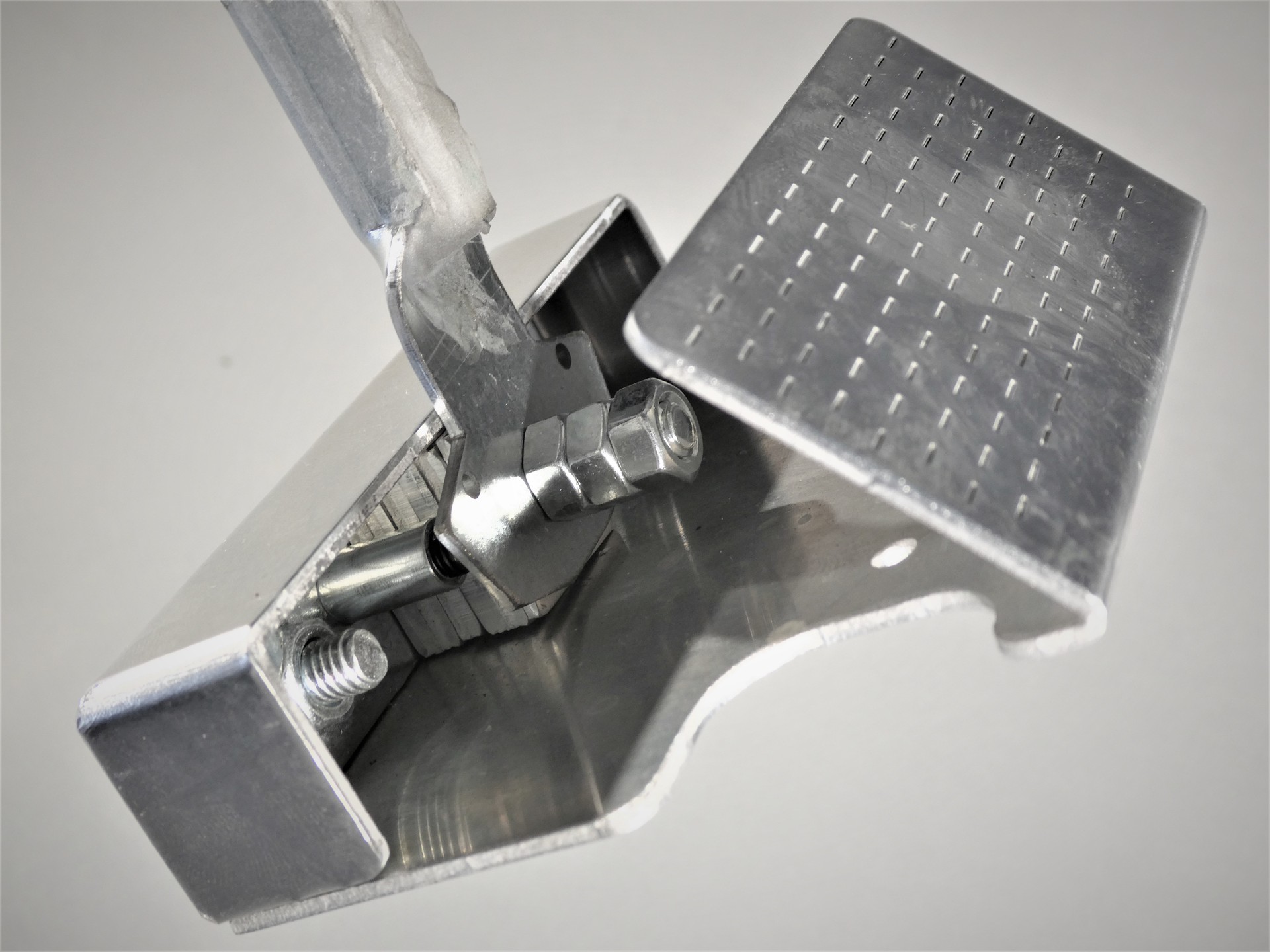

各シャフト傾斜位置で固定できるように、ホロセット式のボールプランジャーを埋め込んでいます。
溶接レスで設計することで、異材結合でも8時間程度で設計製作が可能であることをアピールするために応募しました。
