第36回優秀板金製品技能フェア

造形品の部 全50作品

造形409

技能奨励賞

モンステラ

フジテック 株式会社 (兵庫県)

  • サイズ: W500 × D500 × H500 mm

  • 精度: ± 1 mm

  • プログラム時間: 90 分

  • 加工時間: 900 分/個

  • 加工数量: 1 個

  • 材質: SUS304

  • 板厚: 1.5、2.0 mm

  • 作品種類: オリジナル品

加工工程

  • 2D/3D設計

  • CAD/CAM

  • シャーリング加工

  • レーザ加工

  • 溶接

  • 表面仕上げ

  • 曲げ

  • 組立

アピールポイント

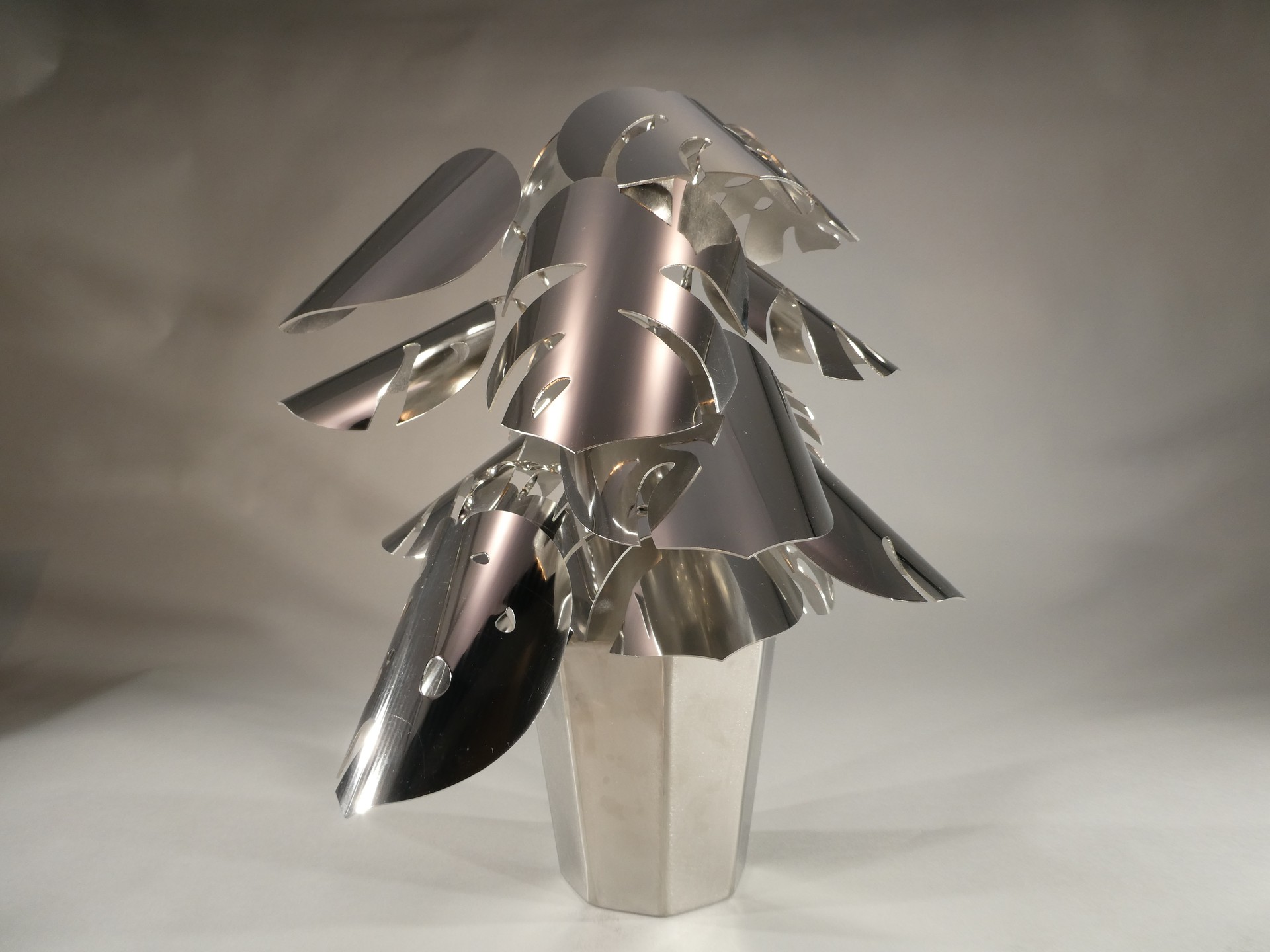

この作品は観葉植物のモンステラを板金加工で再現した物で、特徴的な葉の形状を板金で表現できれば面白いと思い製作しました。


-アピールポイント-

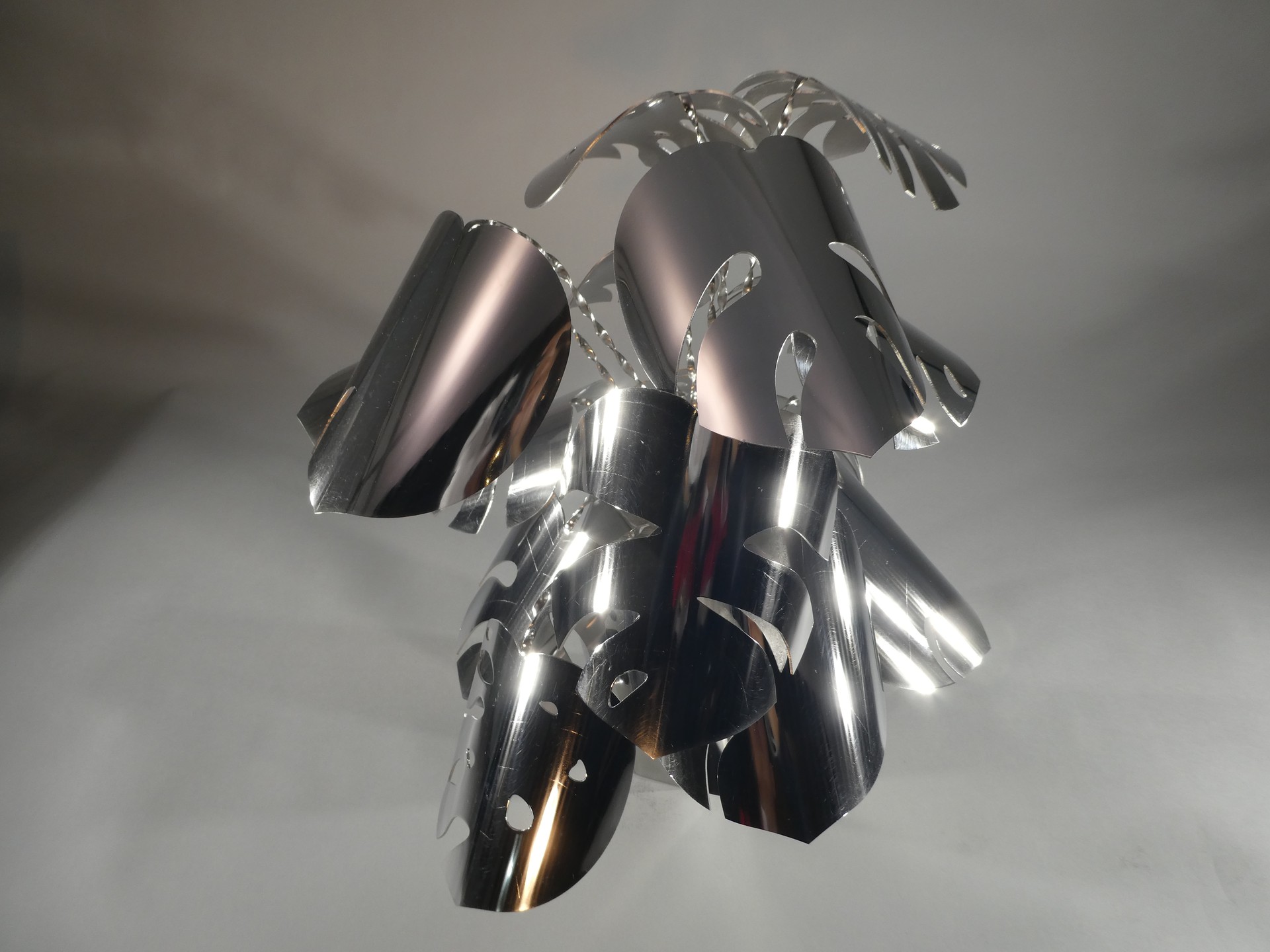

・バフ仕上げによる葉のつや出し

→モンステラを表現しつつ板金らしさも出そうと葉の表面はSUS2B材から鏡面に仕上げ、葉の裏面は鏡面を目立たせる意図でバイブレーション仕上げを施しました。

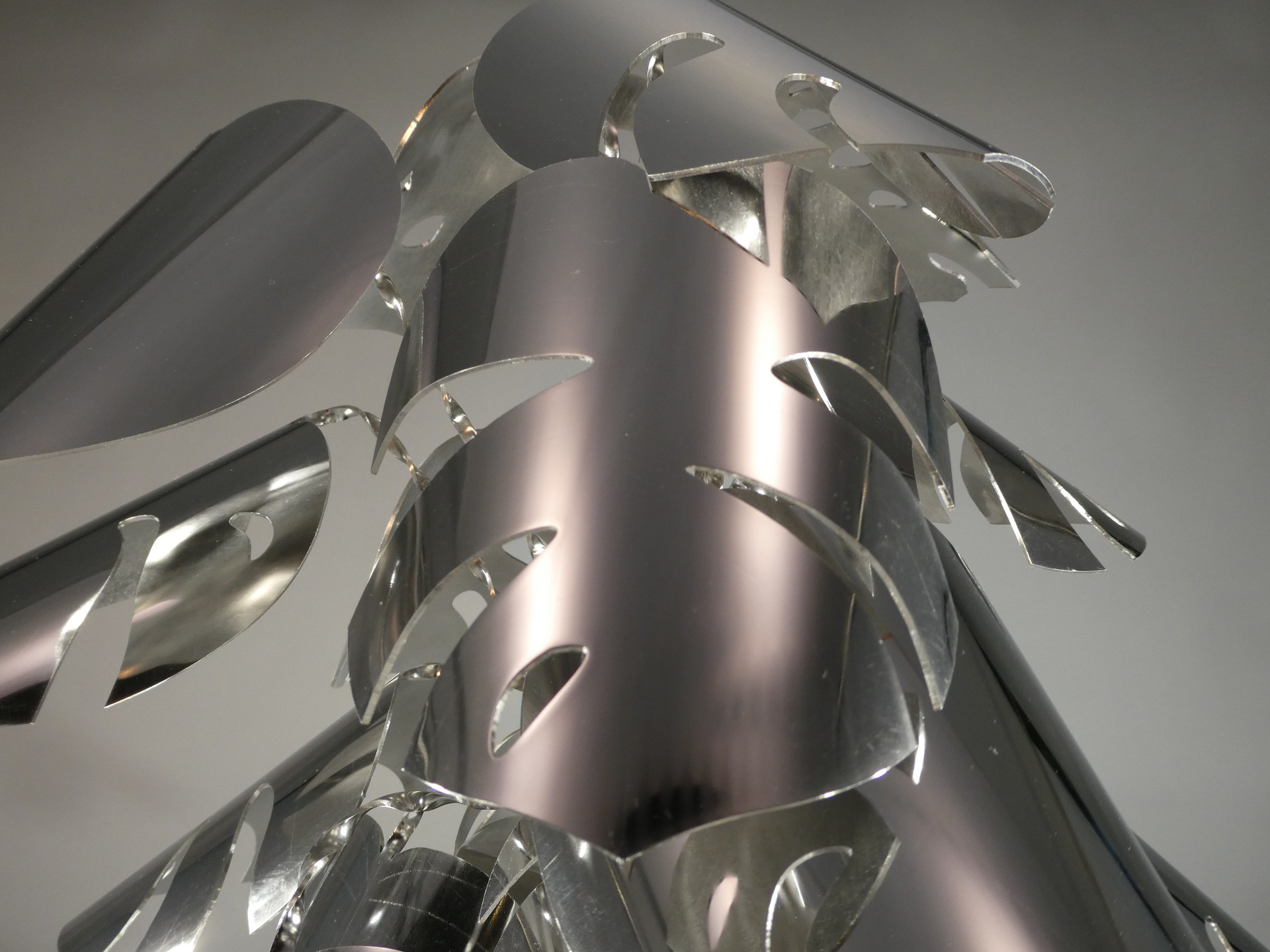

・レーザ加工とプレスブレーキによる葉の形状の再現

→モンステラの特徴的な穴の開いた葉を一枚ずつ設計し、レーザ加工で表現しました。

葉の反り具合はプレスブレーキの段曲げ加工でリアルにRを再現しました。

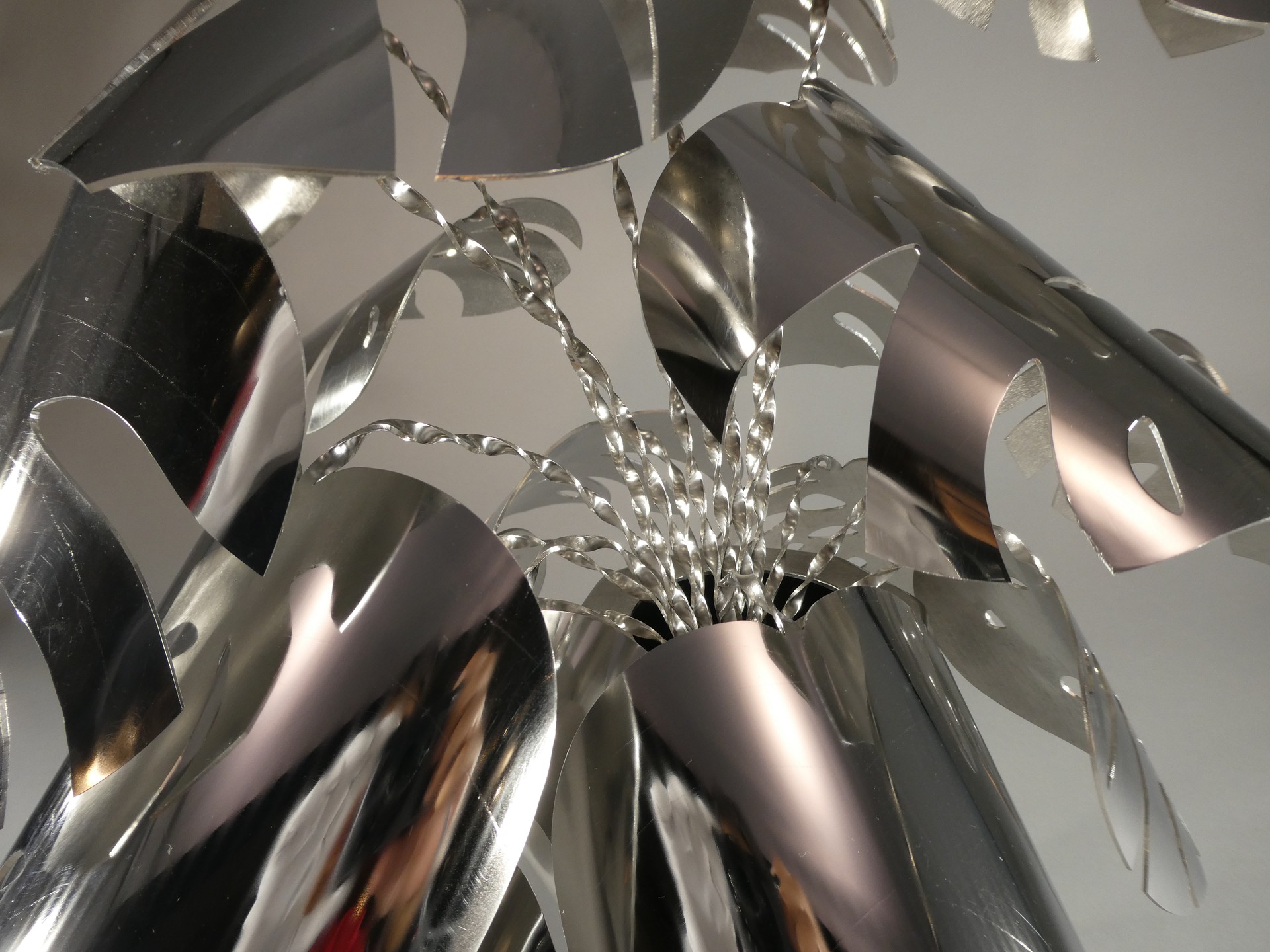

・手曲げによる茎の螺旋形状の表現

→茎部にツイスト加工を行い、茎らしい太さと支持力をもたせる工夫をしました。

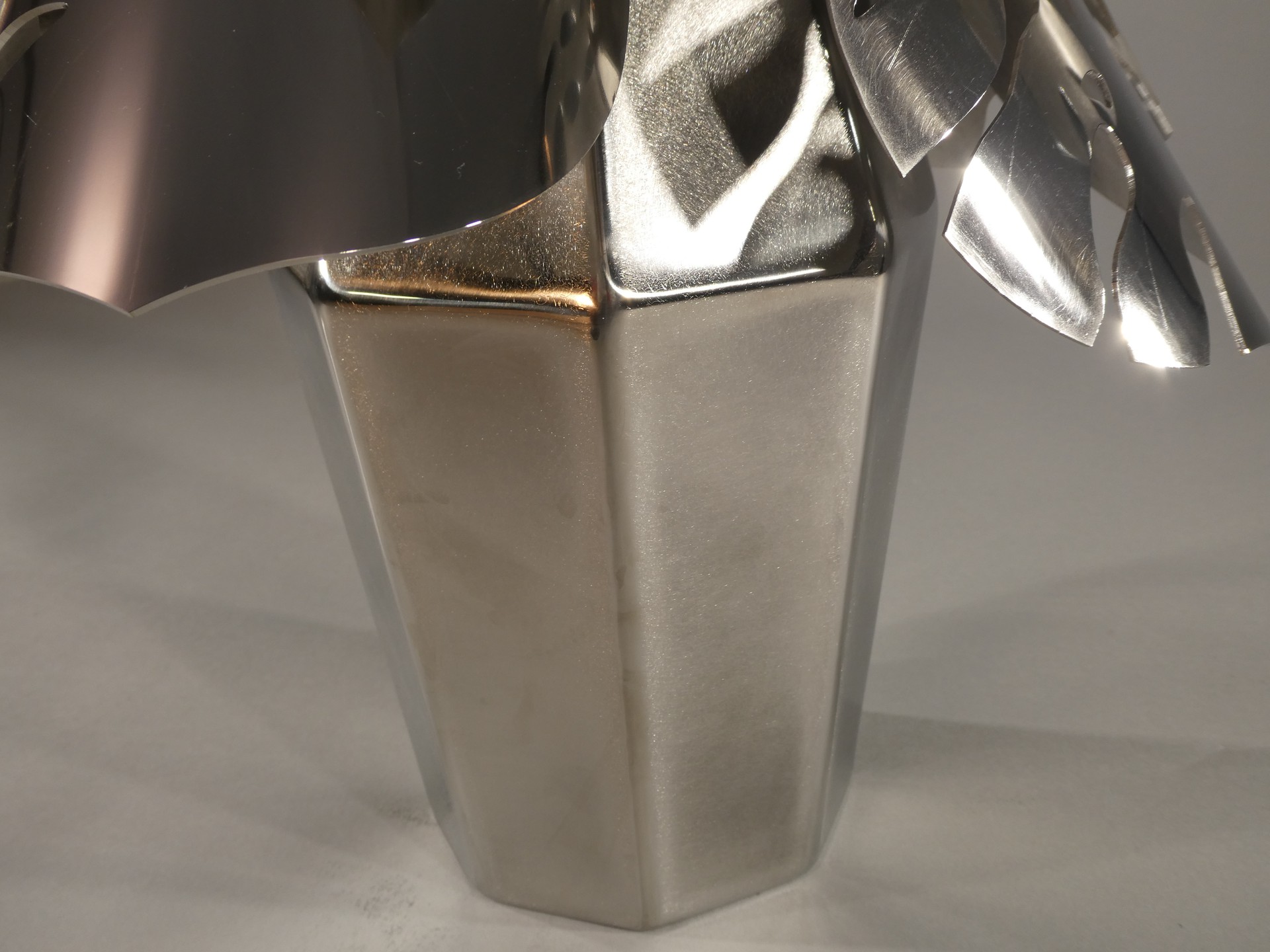

・TIG溶接で植木鉢の製作

→18枚のプレートからTIG溶接により鉢を製作しました。

表面はバイブレーション仕上げ、角部にバフ仕上げを施しています。
