第36回優秀板金製品技能フェア

造形品の部 全50作品

造形408

技能奨励賞

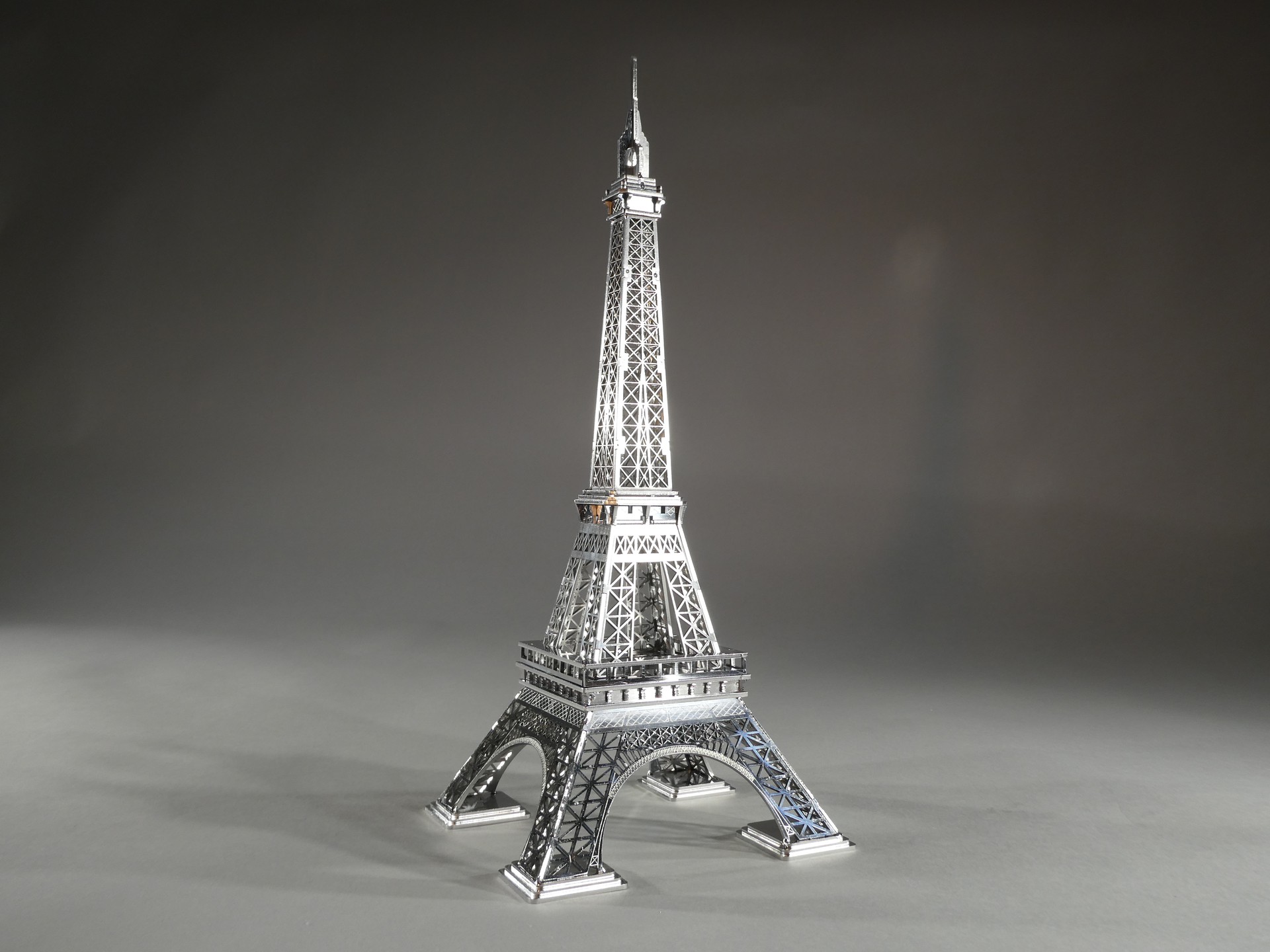

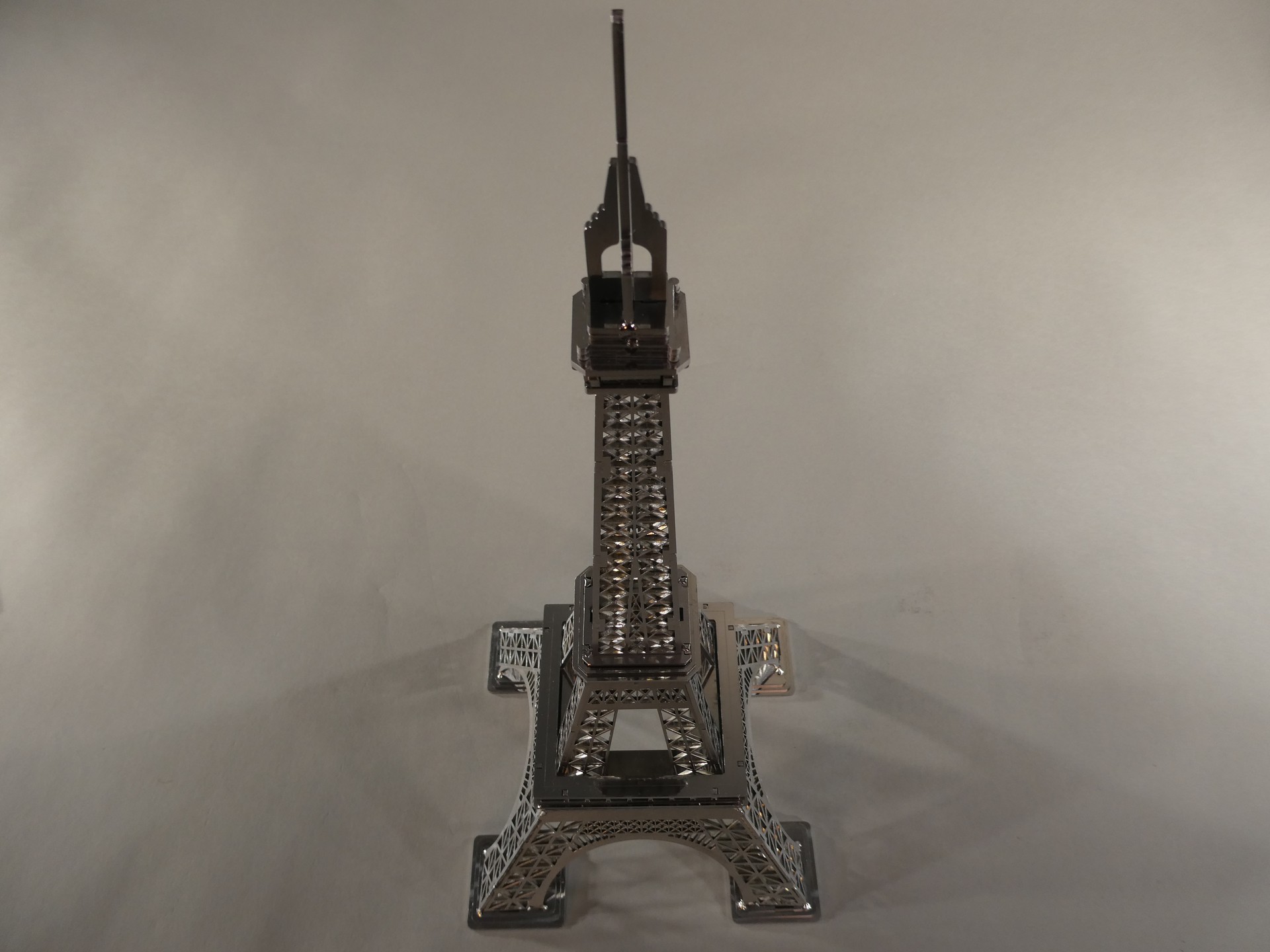

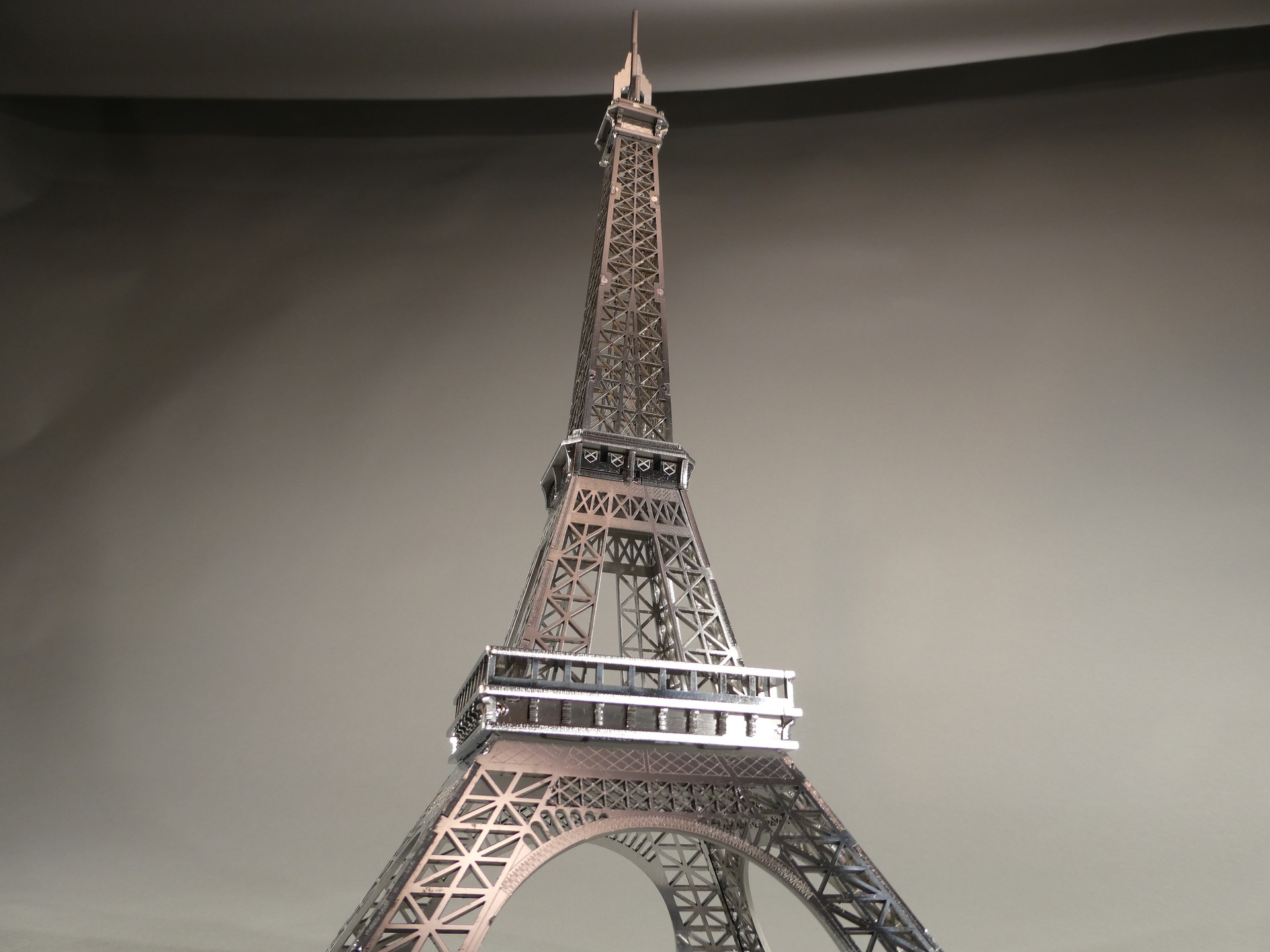

エッフェル塔

多摩川ハイテック 株式会社 (青森県)

  • サイズ: W158 × D165 × H365 mm

  • 精度: ± 0.1 mm

  • プログラム時間: 1440 分

  • 加工時間: 60 分/個

  • 加工数量: 1 個

  • 材質: SUS430

  • 板厚: 1.5 mm

  • 作品種類: オリジナル品

加工工程

  • 2D/3D設計

  • CAD/CAM

  • レーザ加工

  • 表面仕上げ

  • 溶接

  • 表面仕上げ

アピールポイント

このエッフェル塔は1889年にフランス革命勃発100周年のパリ万国博覧会の目玉として建設された世界的に有名なランドマークで、2024年パリオリンピックに先駆けて1/888スケールで再現しました。


SheetWorksを用いた3次元設計では全体のバランスを損なわないよう配慮しつつ、溶接や組立がしやすいよう設計しました。


ブランク加工はC1複合機でレーザ加工と、レーザマーカーを併用し細部に渡るデテールにこだわり加工しました。

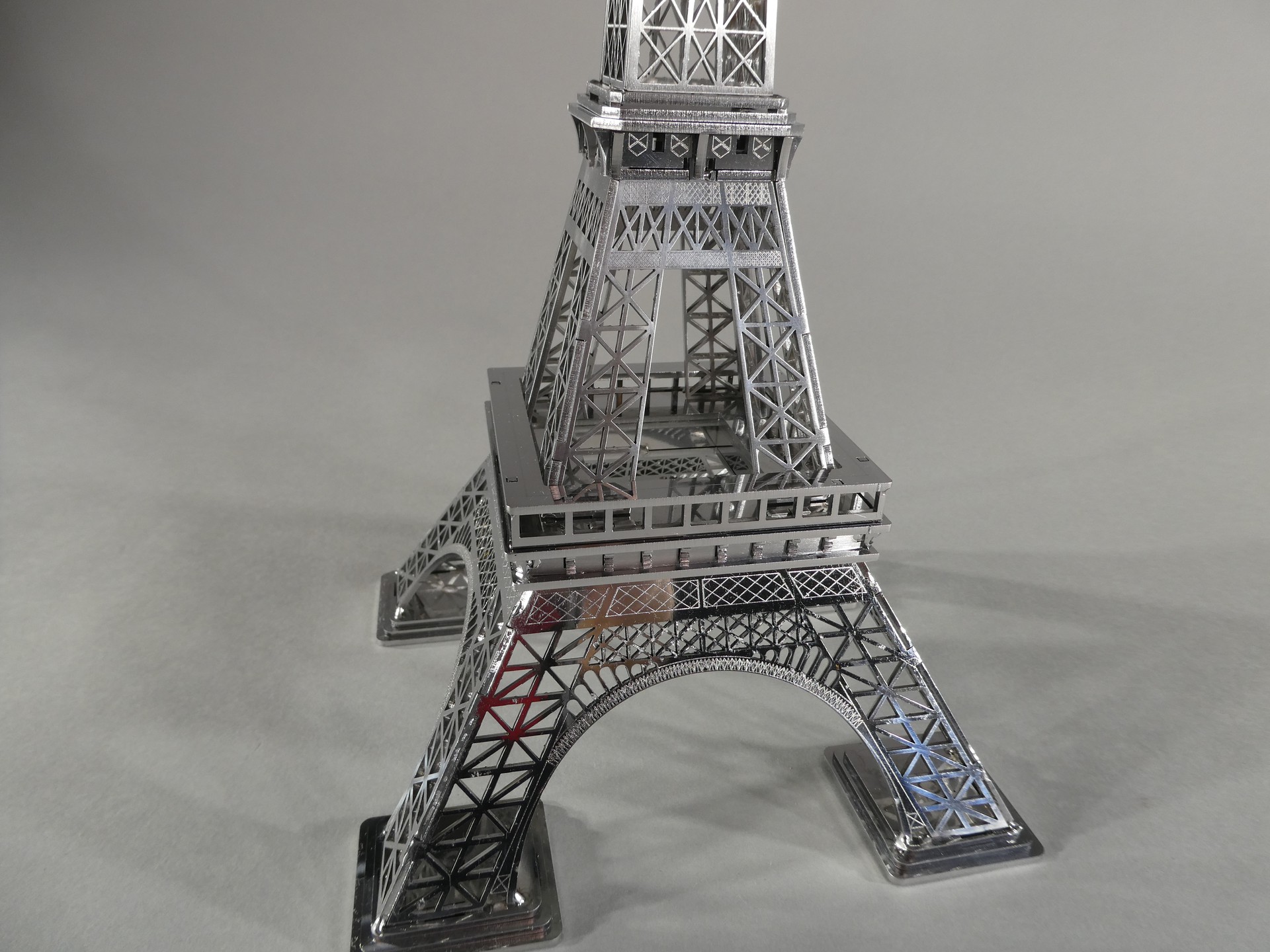

溶接や組立は微小な部品の溶接の連続でしたが溶接を最小限に抑え、溶接の焦げは電解クリーナーで除去してステンレスの光沢と重厚感を表現しました。
