第36回優秀板金製品技能フェア

造形品の部 全50作品

造形405

技能奨励賞

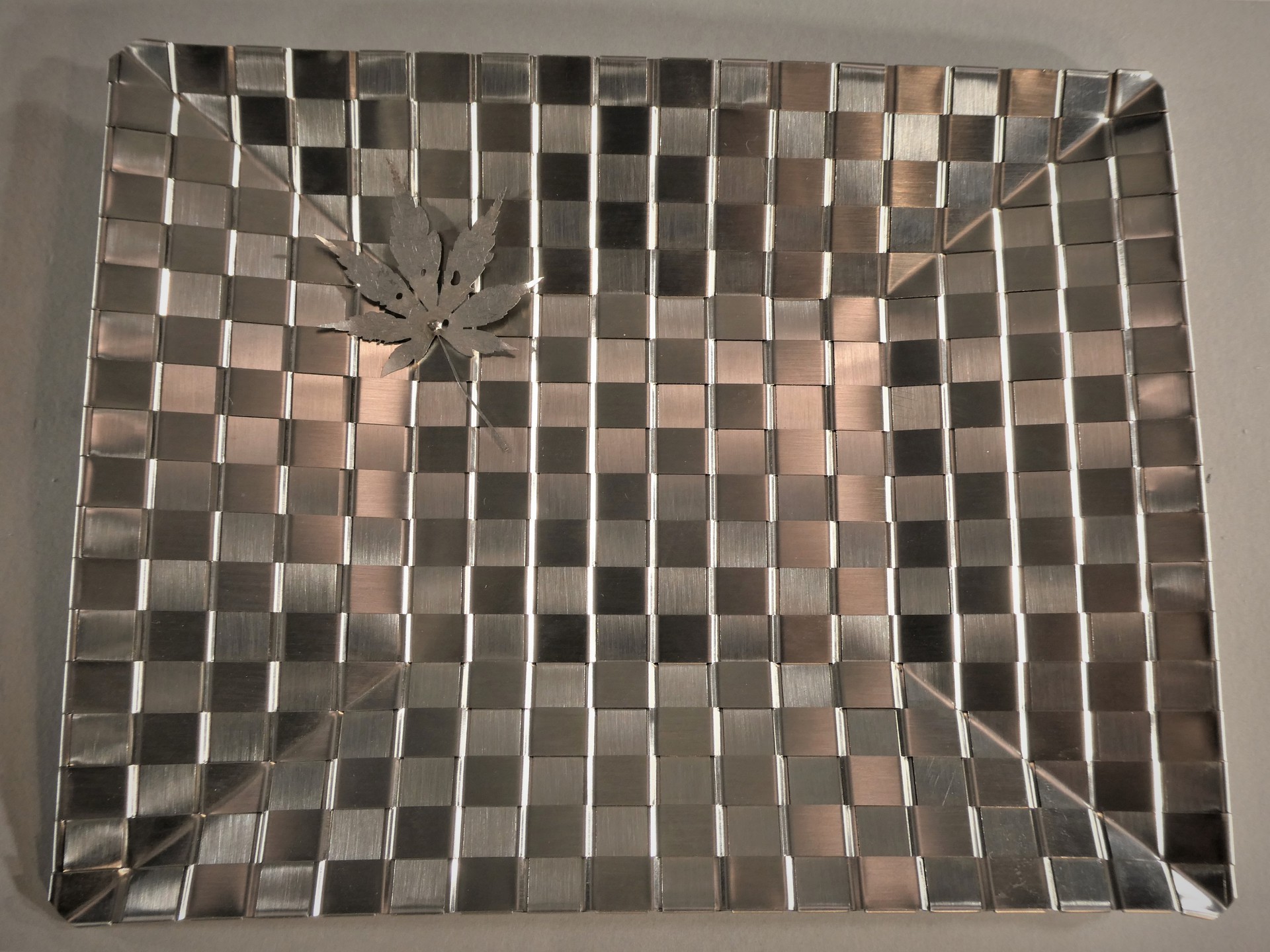

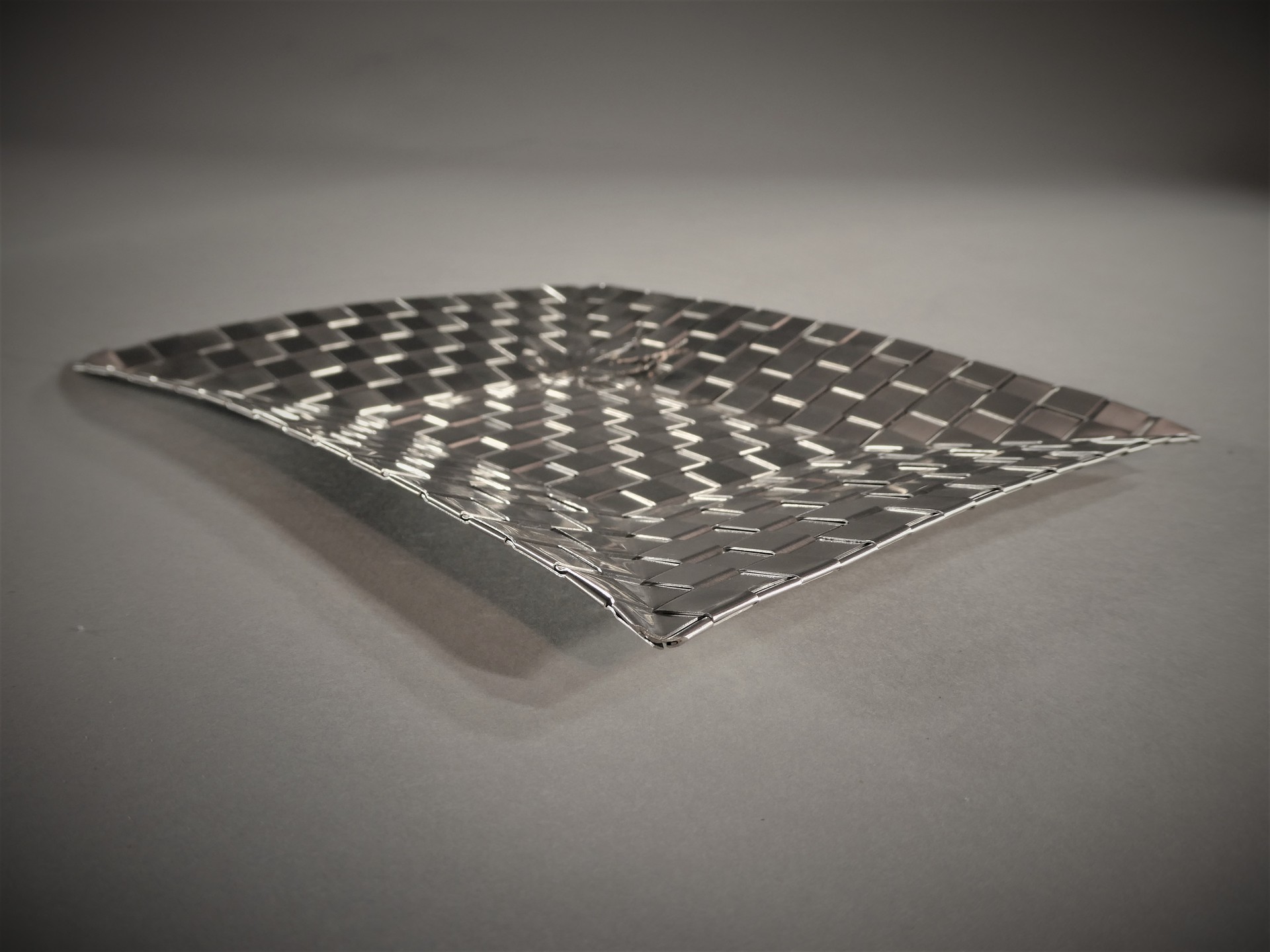

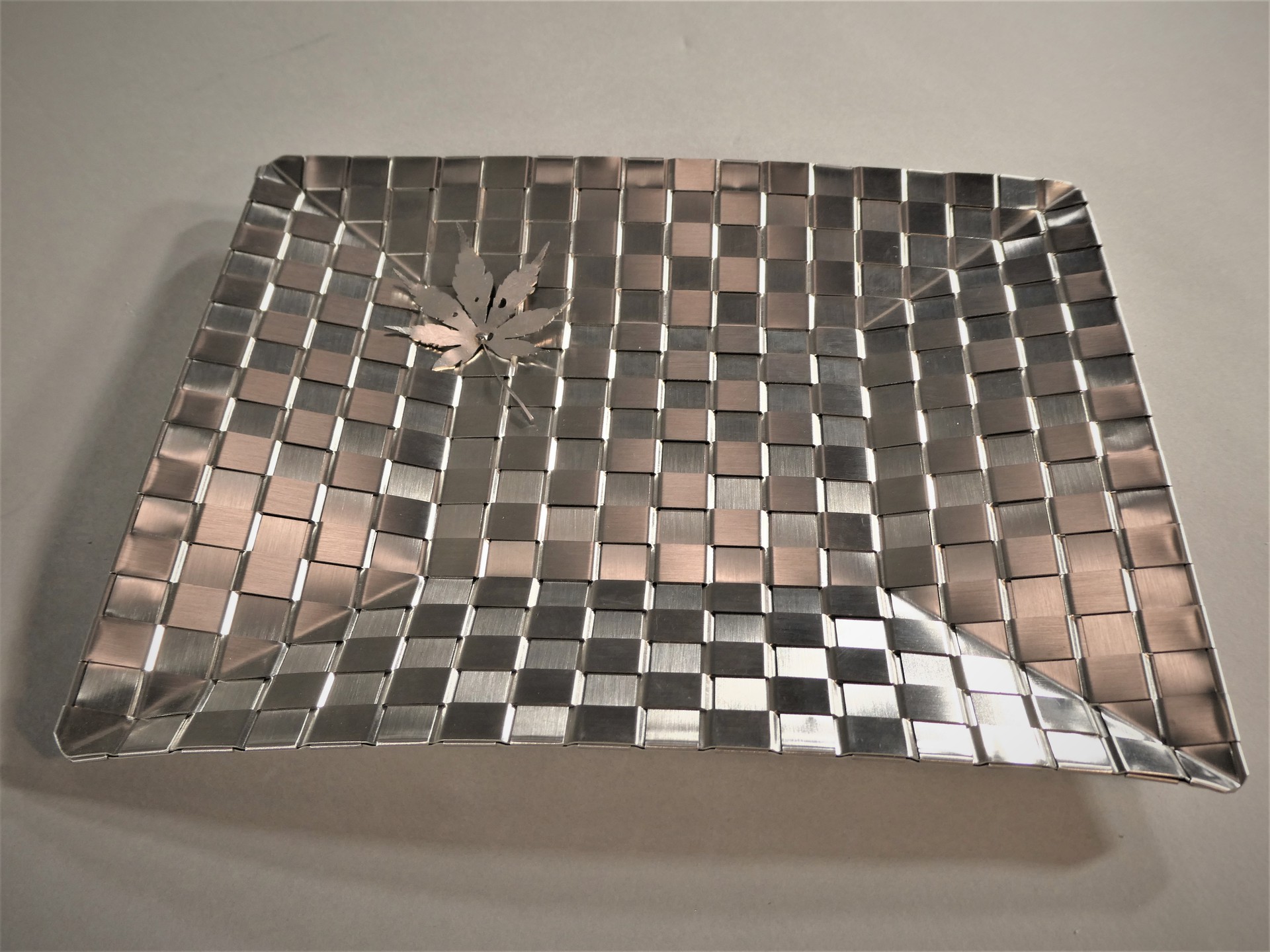

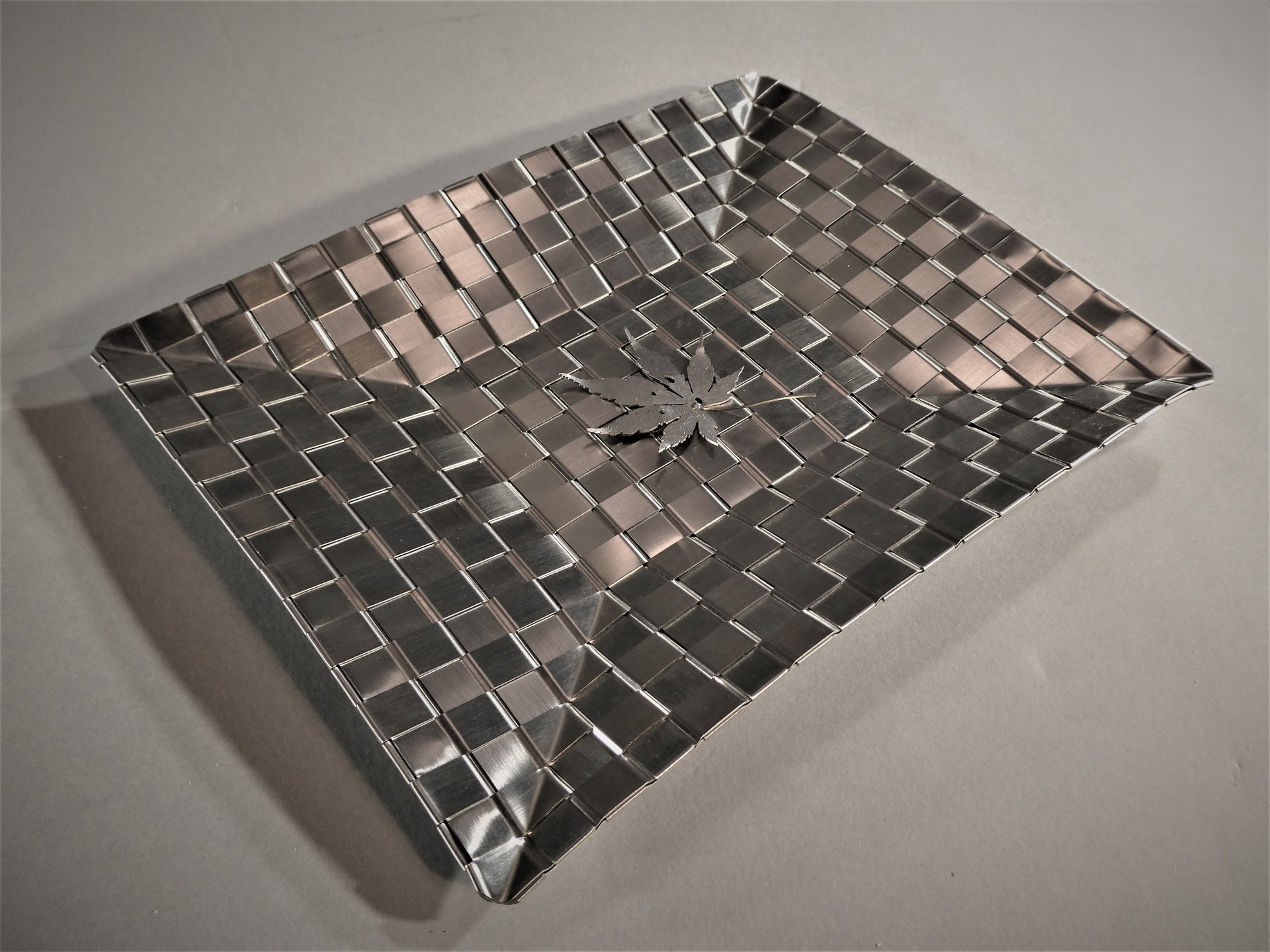

ステン皿

有限会社 長崎軽金属 (長崎県)

  • サイズ: W203 × D158 × H15 mm

  • 精度: ± 1 mm

  • プログラム時間: 1 分

  • 加工時間: 15 分/個

  • 加工数量: 1 個

  • 材質: SUS304

  • 板厚: 0.4 mm

  • 作品種類: オリジナル品

加工工程

  • 機構の考案

  • 2D/3D設計

  • レーザ加工

  • グラインダー加工

  • 表面仕上げ

  • プレス加工

  • 溶接

アピールポイント

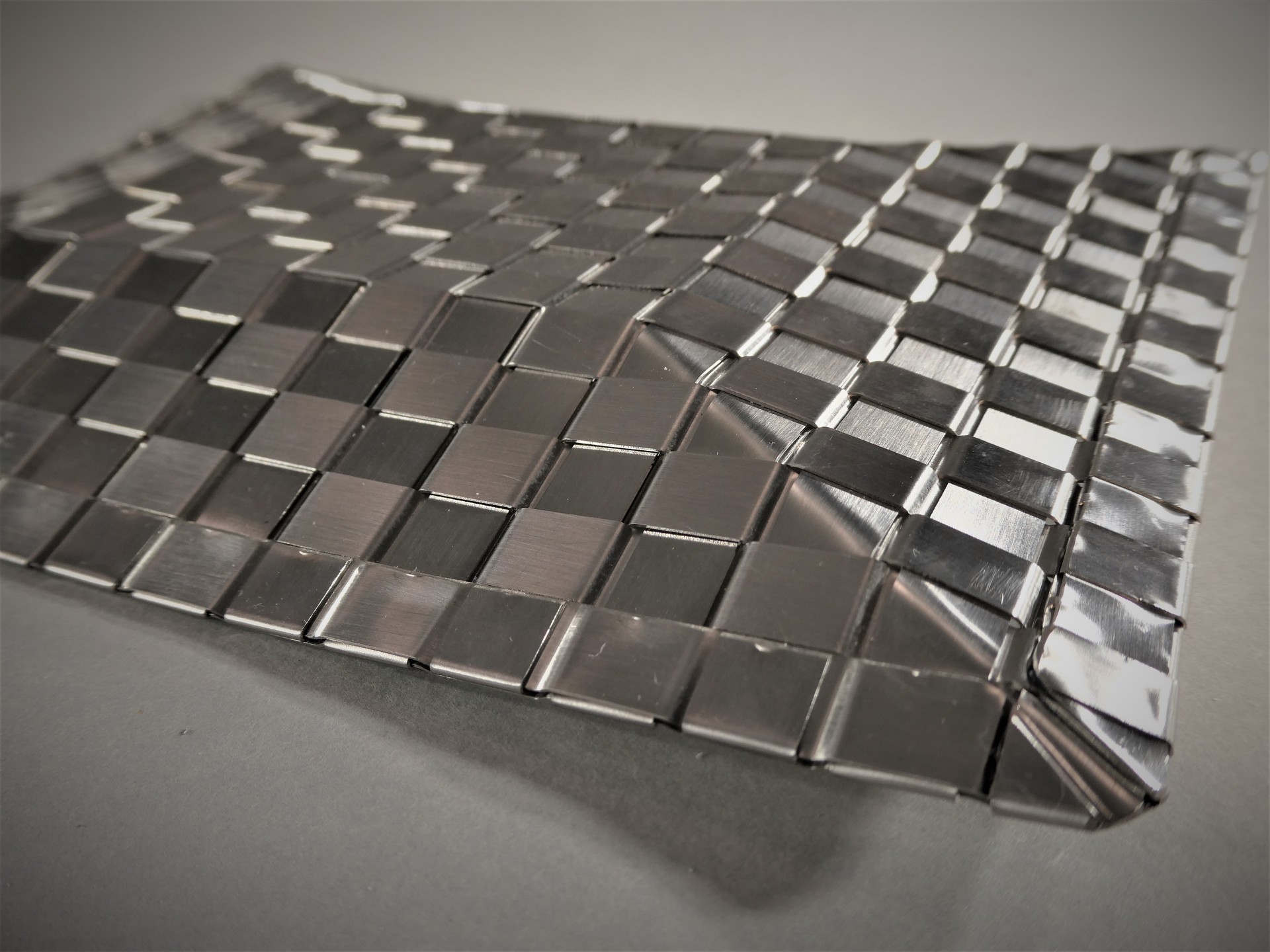

ステンレスの板を編み込みました。

効率よく1枚ではなく、10枚まとめてHL仕上げや段曲げを行いました。

縁は手を切らないように潰してRを付けました。
