第36回優秀板金製品技能フェア

組立品の部 全74作品

組立281

技能奨励賞

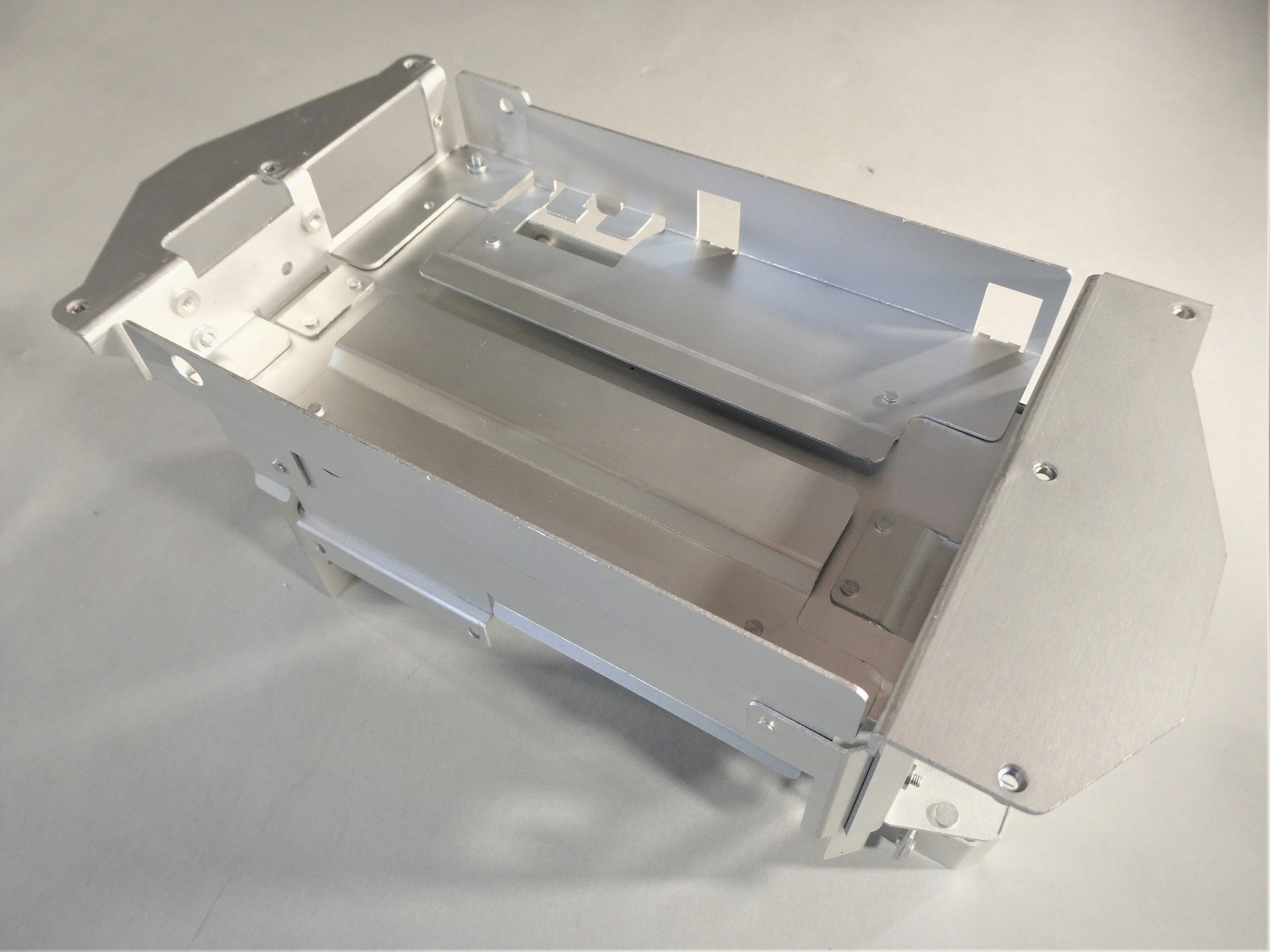

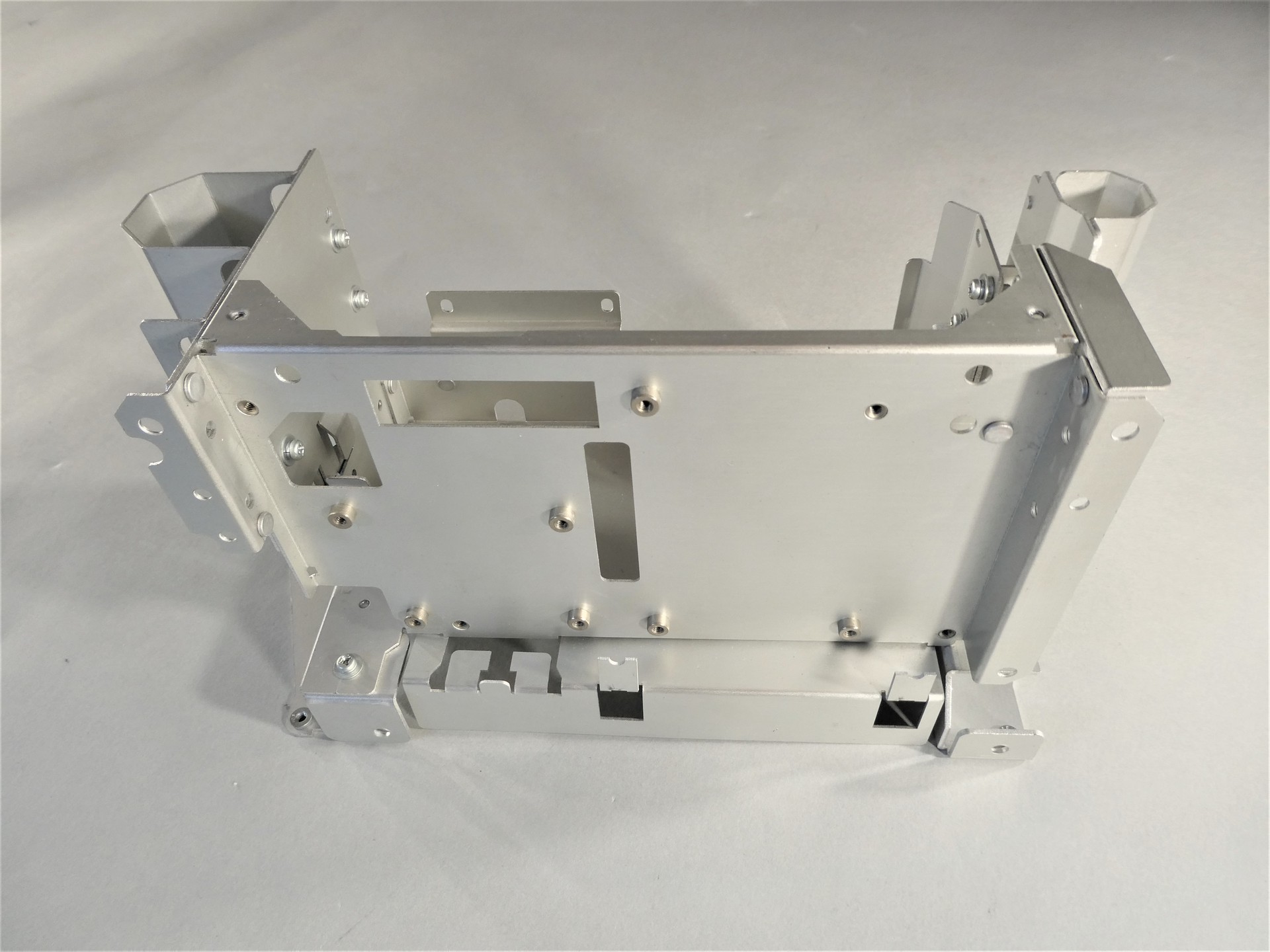

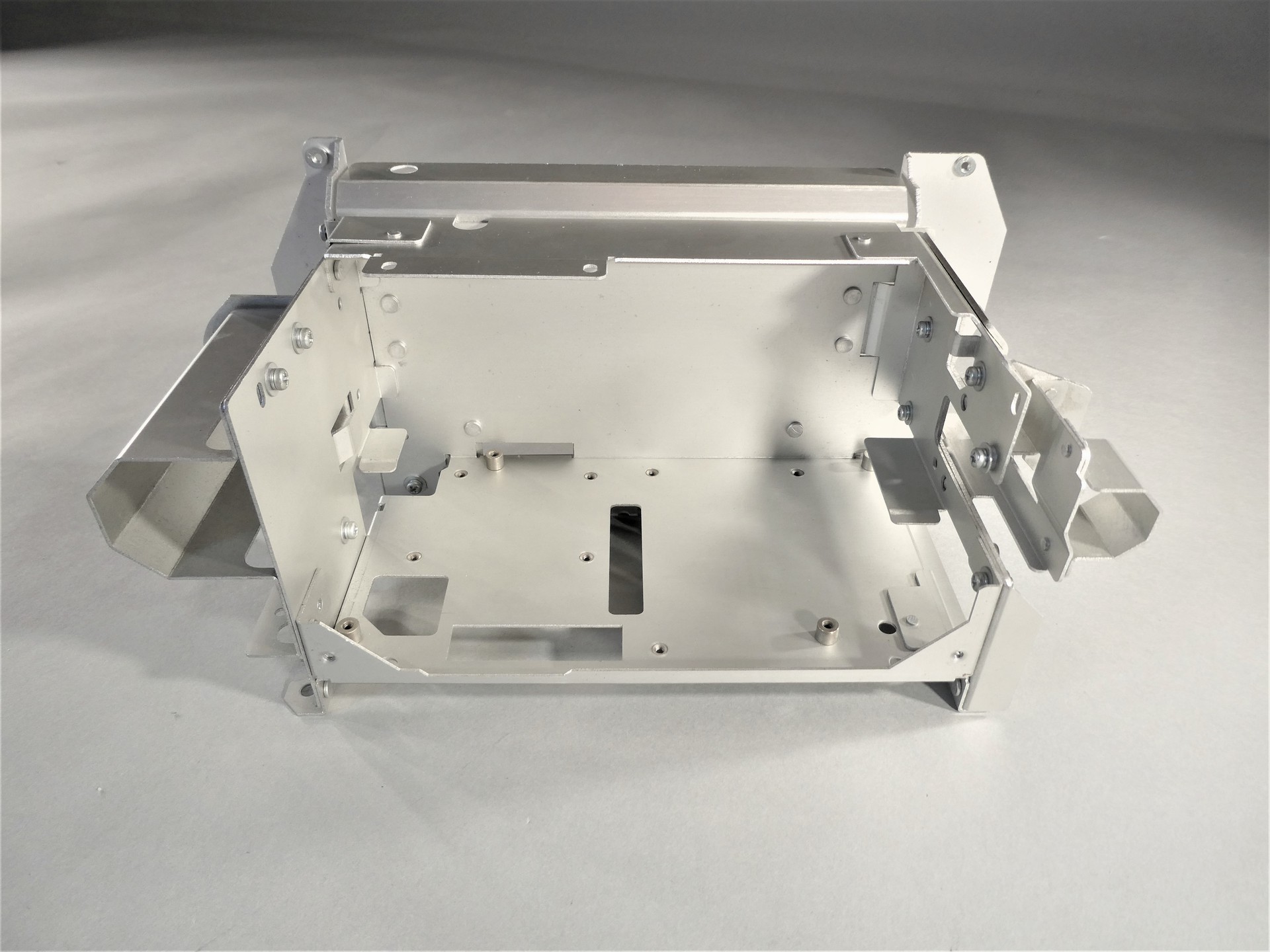

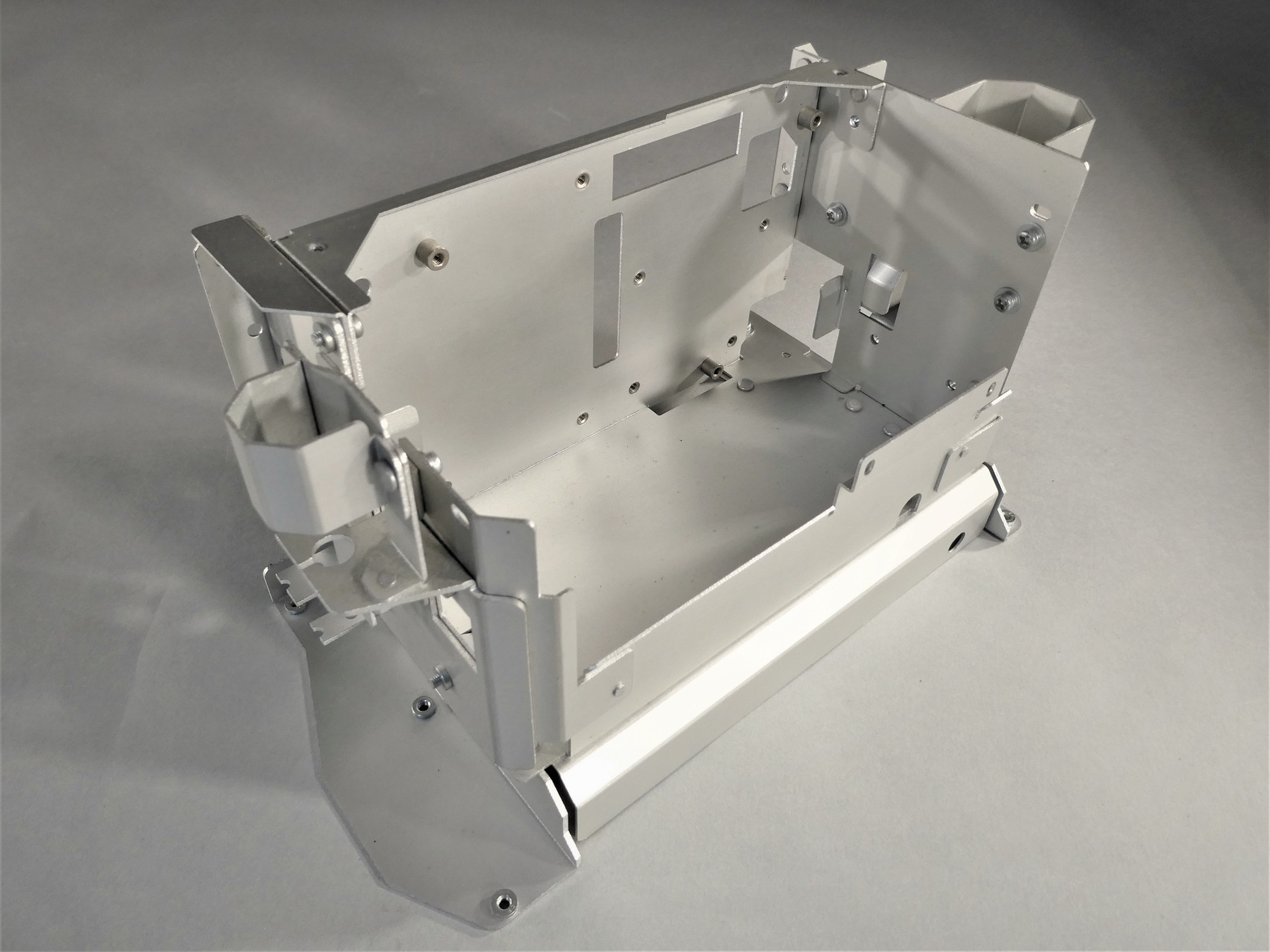

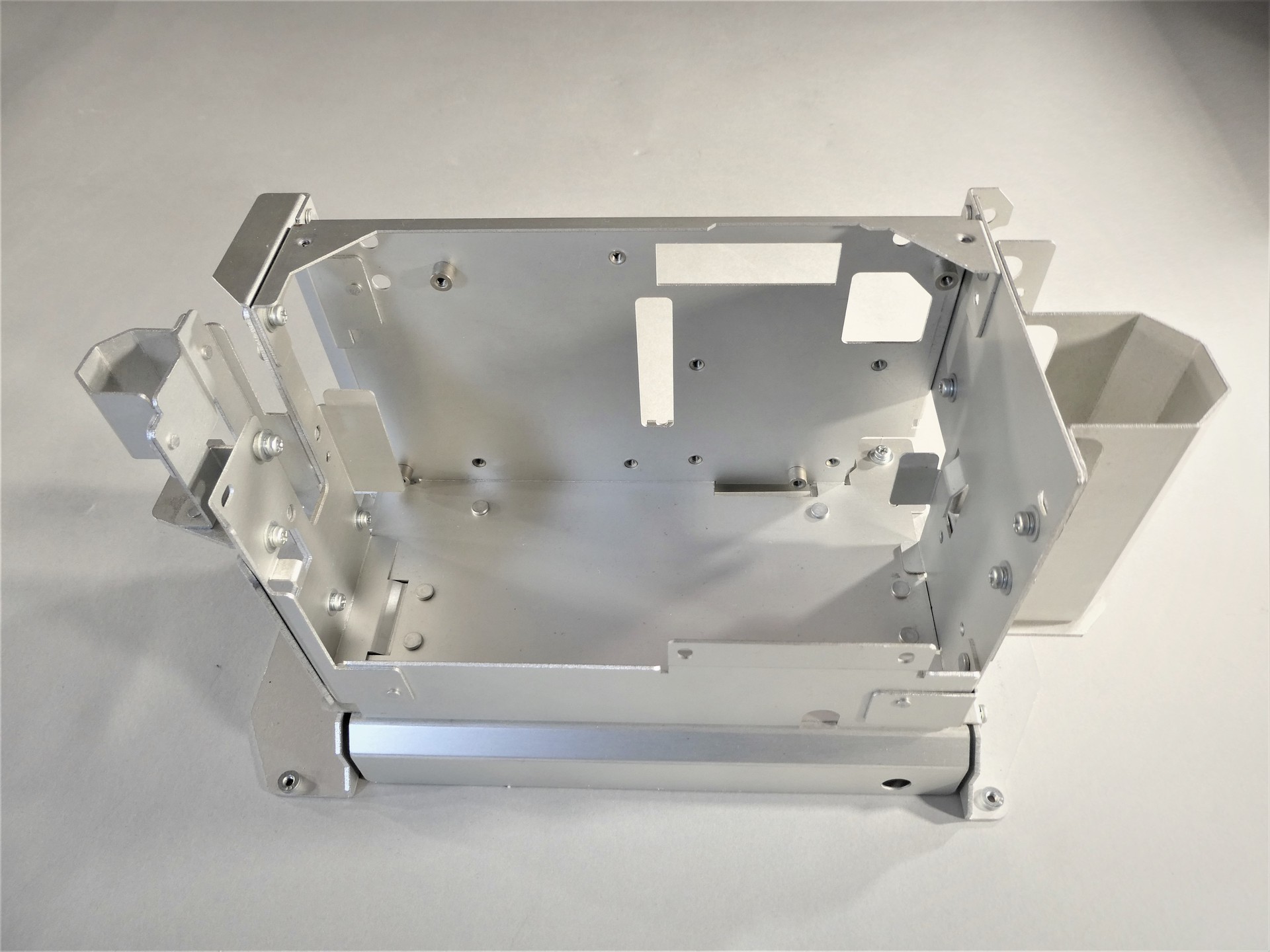

計測装置フレーム

有限会社 田中正製作所 (岡山県)

  • サイズ: W240 × D120 × H120 mm

  • 精度: ± 0.2 mm

  • プログラム時間: 150 分

  • 加工時間: 180 分/個

  • 加工数量: 20 個

  • 材質: アルミのアルマイト材

  • 板厚: 1.5、1.0 mm

  • 作品種類: 量産品

アピールポイント

アルミニウムのアルマイト材を、タレットパンチプレスとレーザ加工の複合加工にて切断して、リベットカシメ及びネジ止めにて組立てた「空気中の二酸化炭素、風力、窒素量の計測装置のフレーム」です。

軽量で持ち運びができるようにするため、アルミニウムで製作したことで、以前よりかなり軽くなりました。
