第36回優秀板金製品技能フェア

組立品の部 全74作品

組立280

技能奨励賞

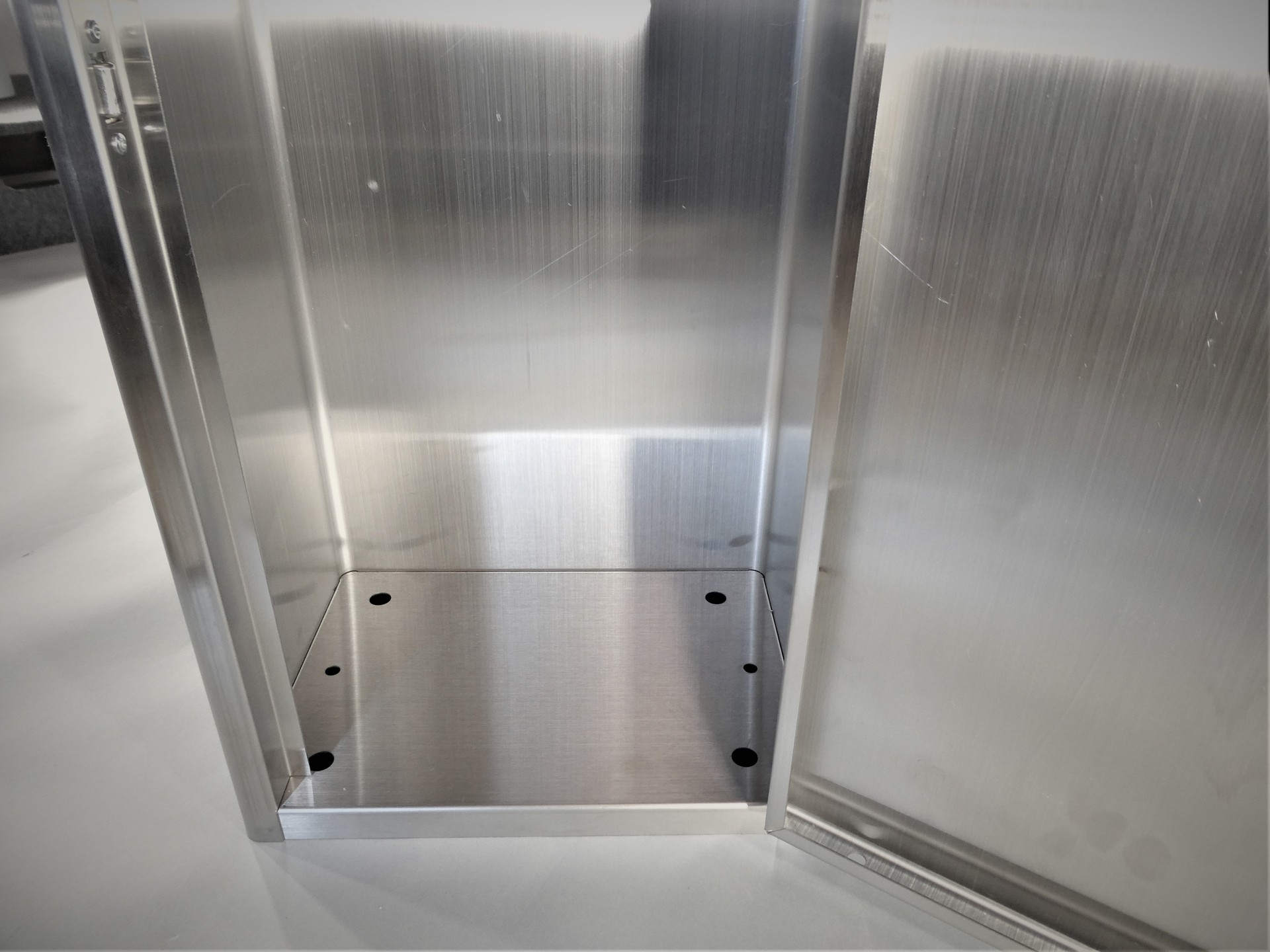

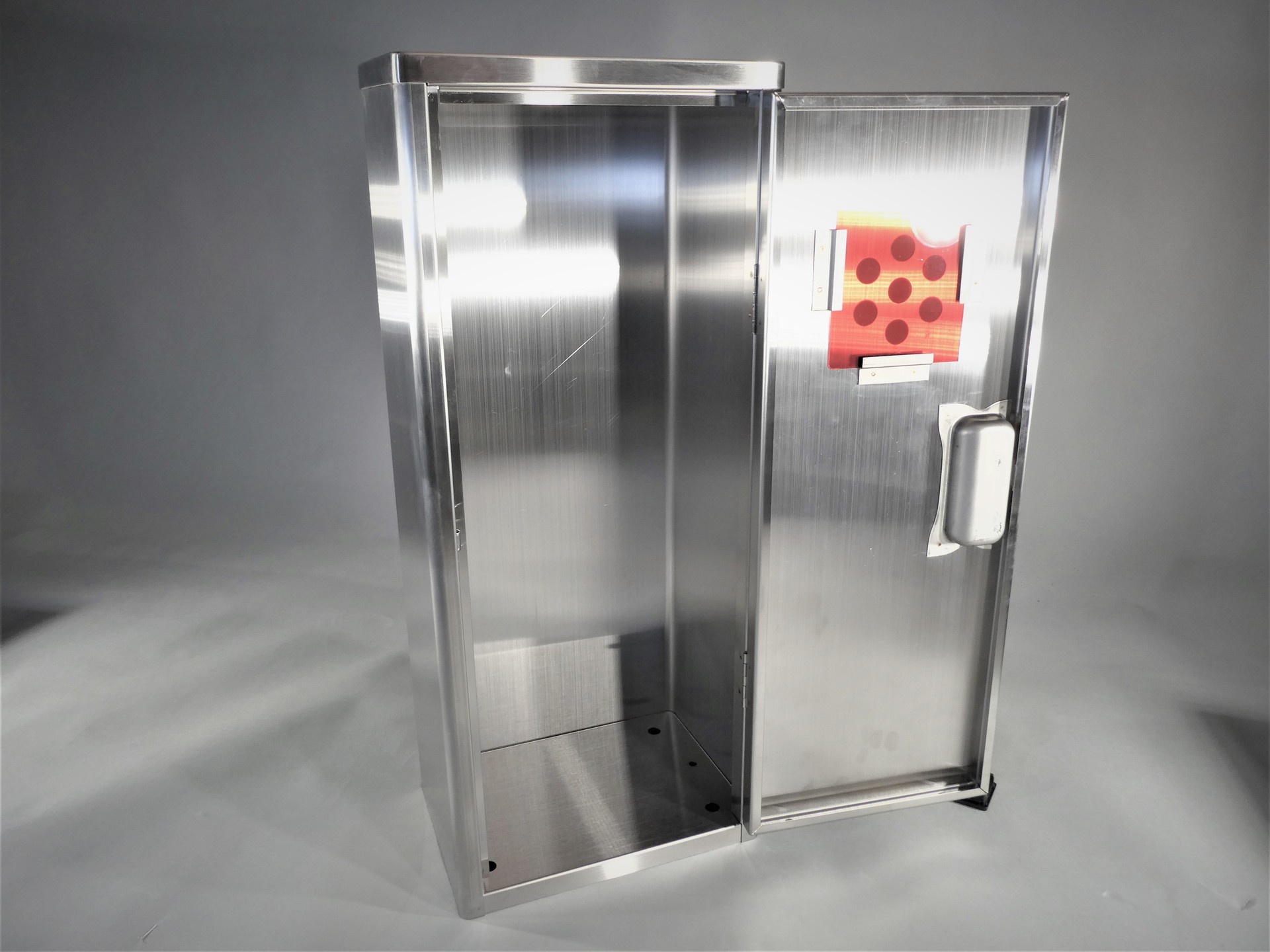

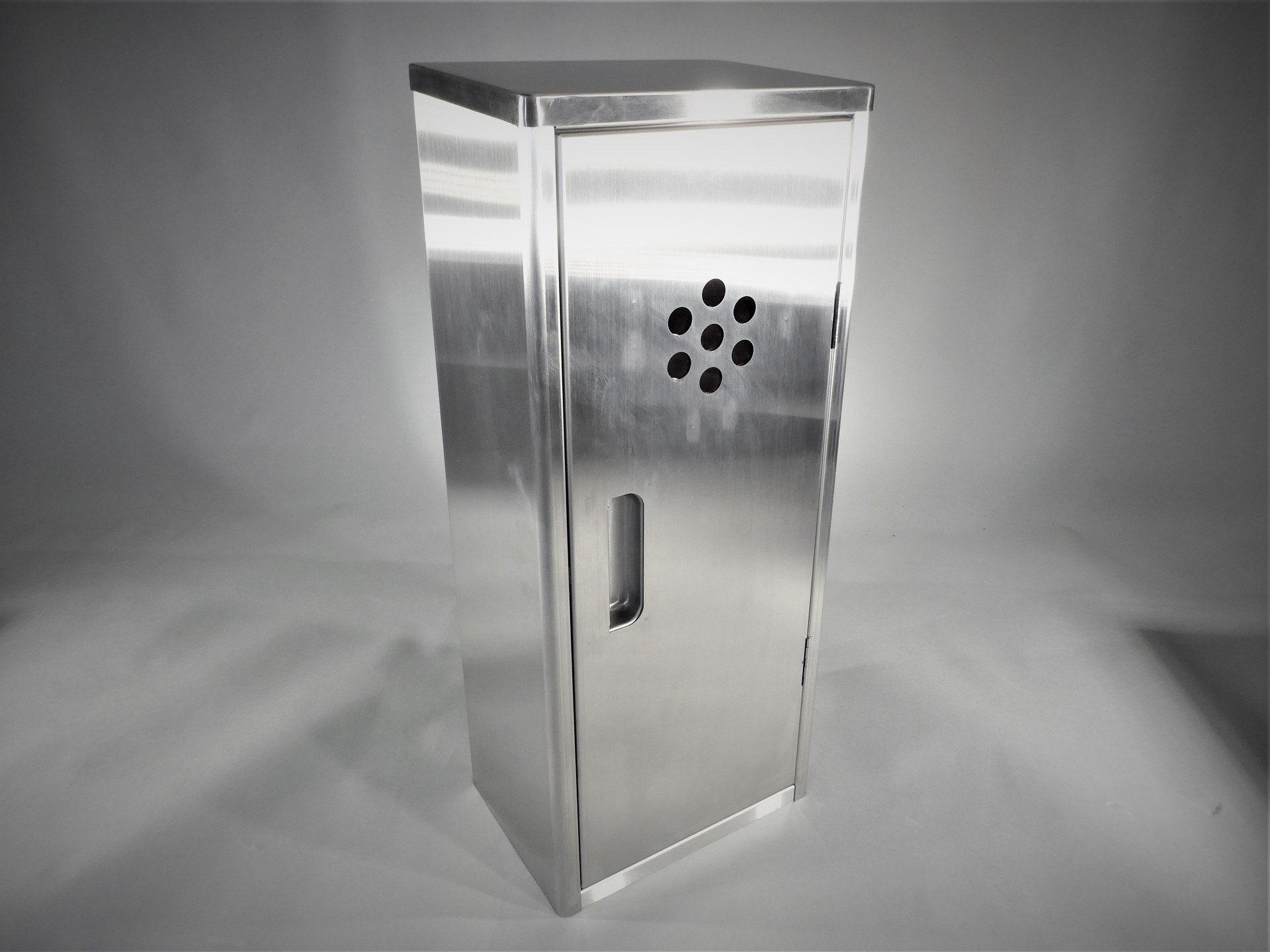

R型消化BOX

株式会社 和田製作所 (埼玉県)

  • サイズ: W277 × D197 × H660 mm

  • 精度: ± 0.2 mm

  • プログラム時間: 480 分

  • 加工時間: 3 分/個

  • 加工数量: 1 個

  • 材質: SUS304

  • 板厚: 1.0 mm

  • 作品種類: オリジナル品

加工工程

  • CAD/CAM

  • レーザ加工

  • 曲げ

  • 溶接

  • 表面仕上げ

アピールポイント

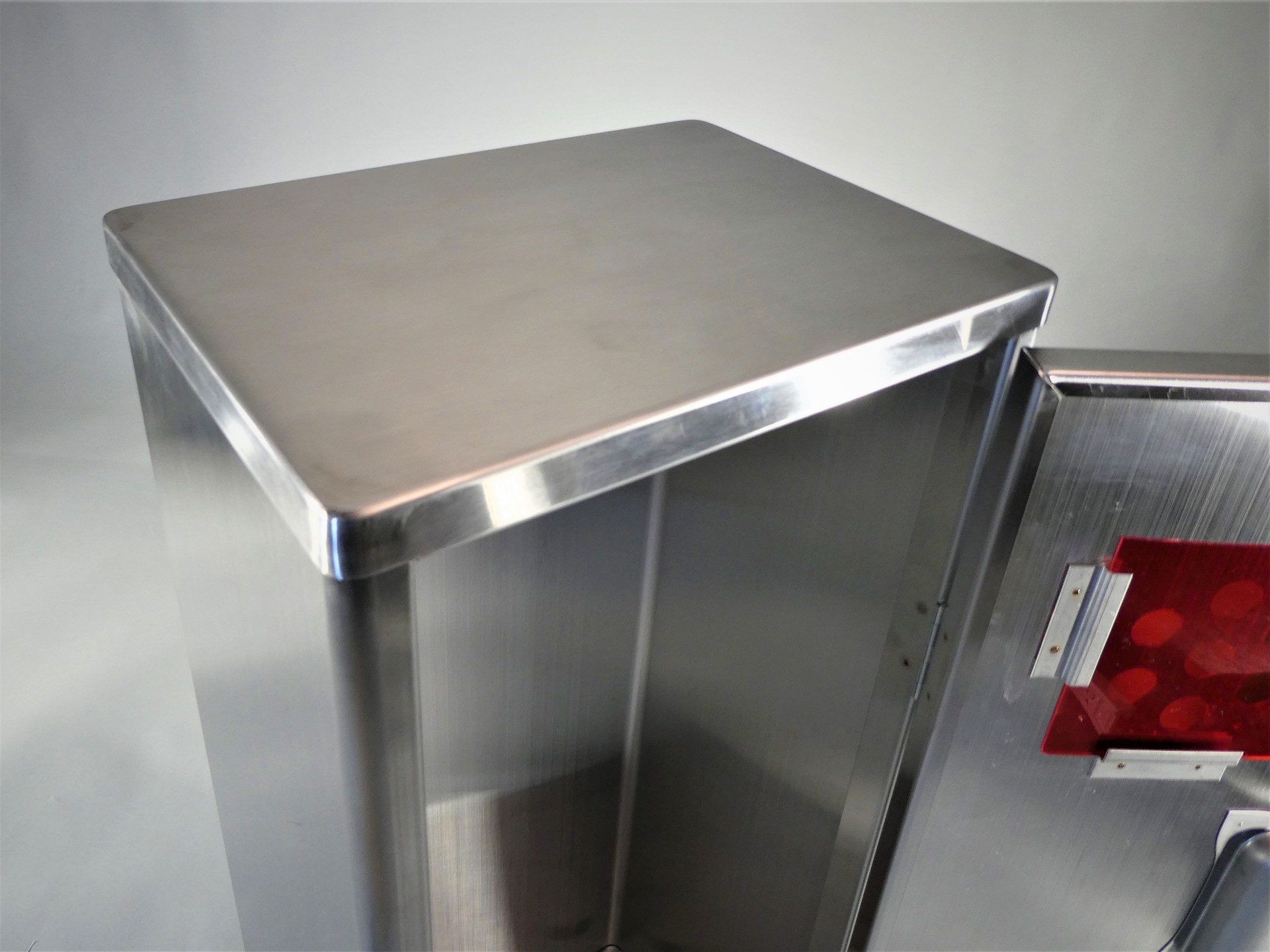

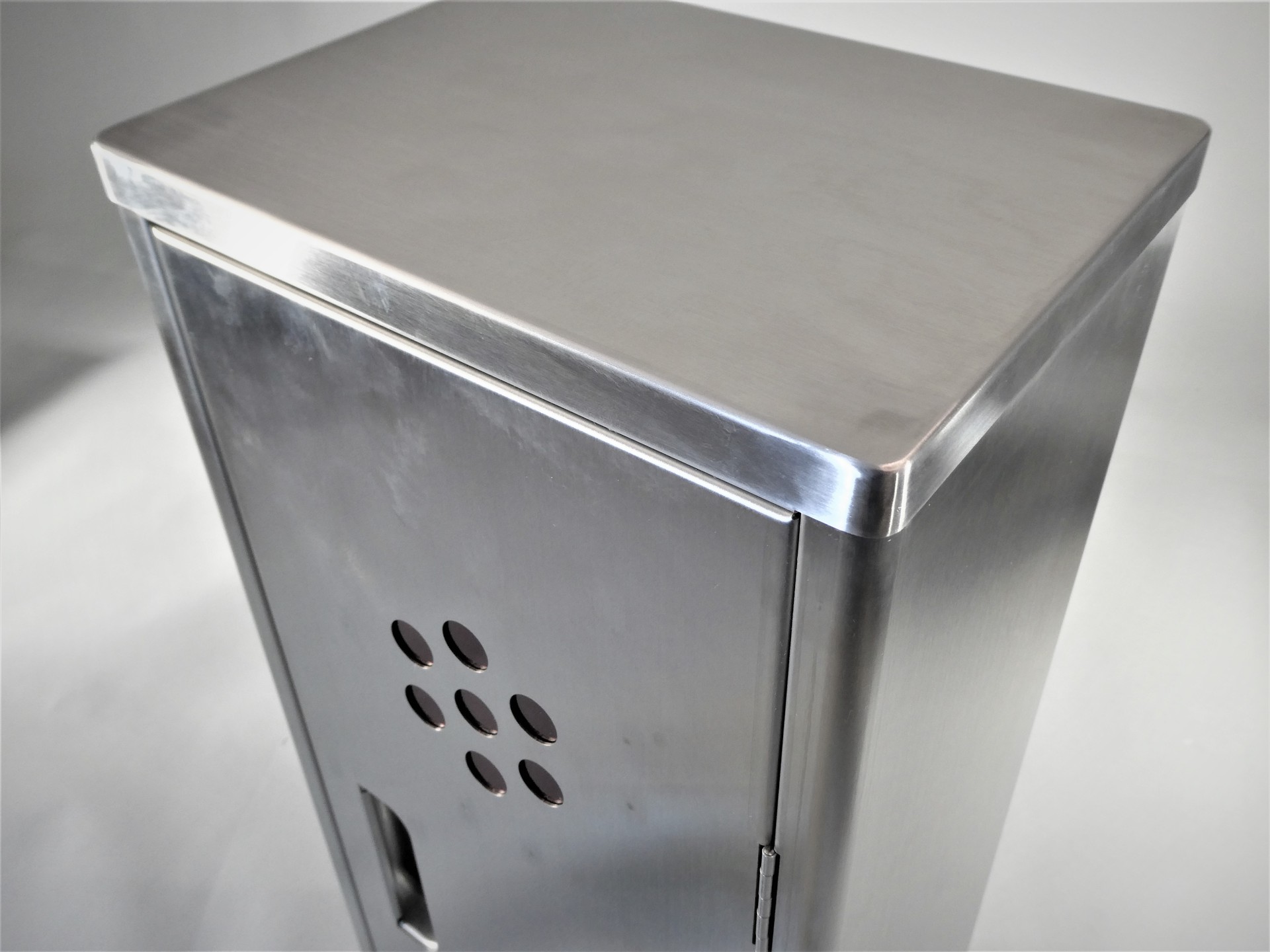

消化BOXは基本角が出ているが、今回の消化BOXは角が立たないようにRまげに変更しました。

HGを使用することで簡単にR曲げの精度が出せました。
