第36回優秀板金製品技能フェア

組立品の部 全74作品

組立279

技能奨励賞

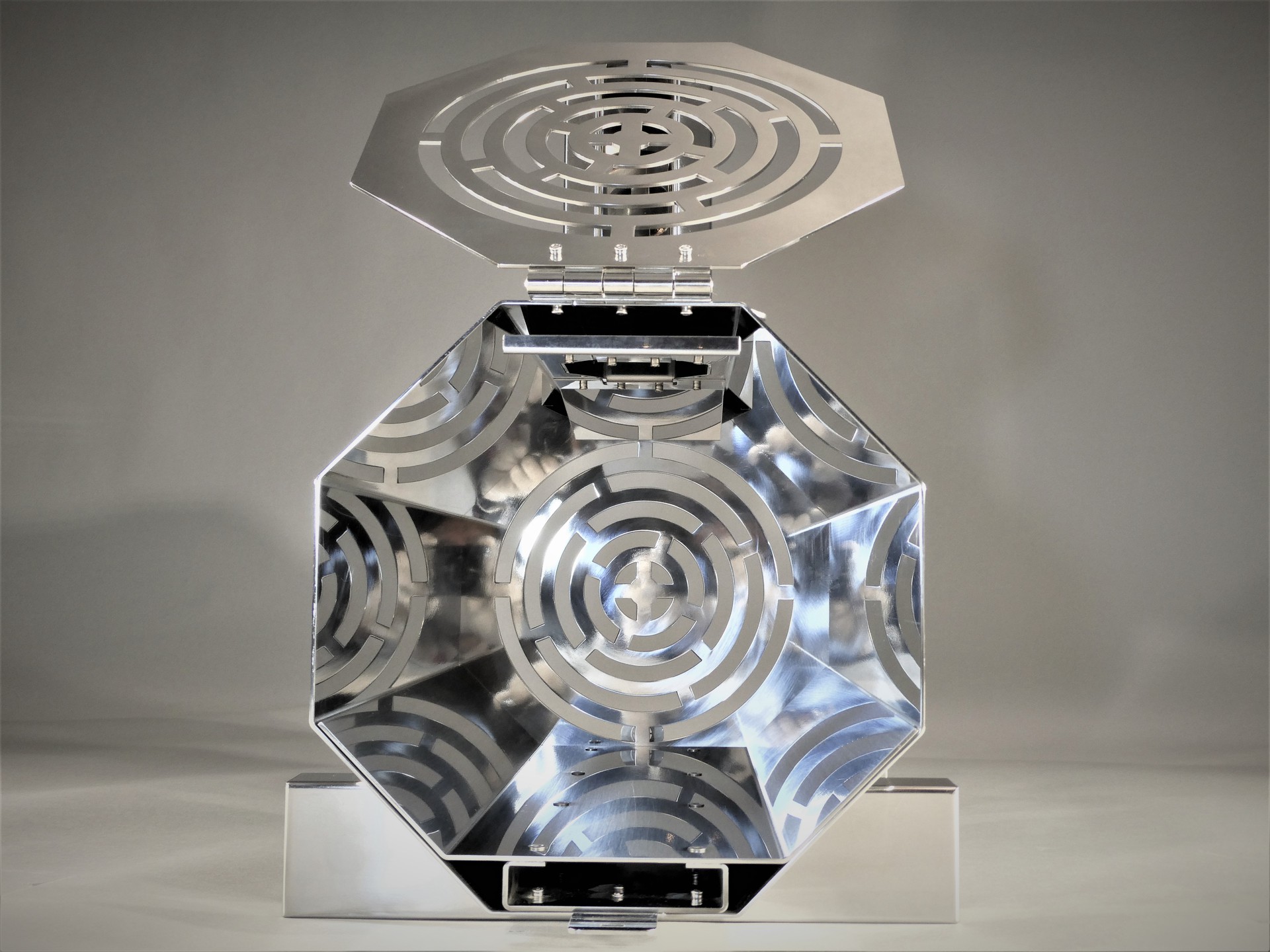

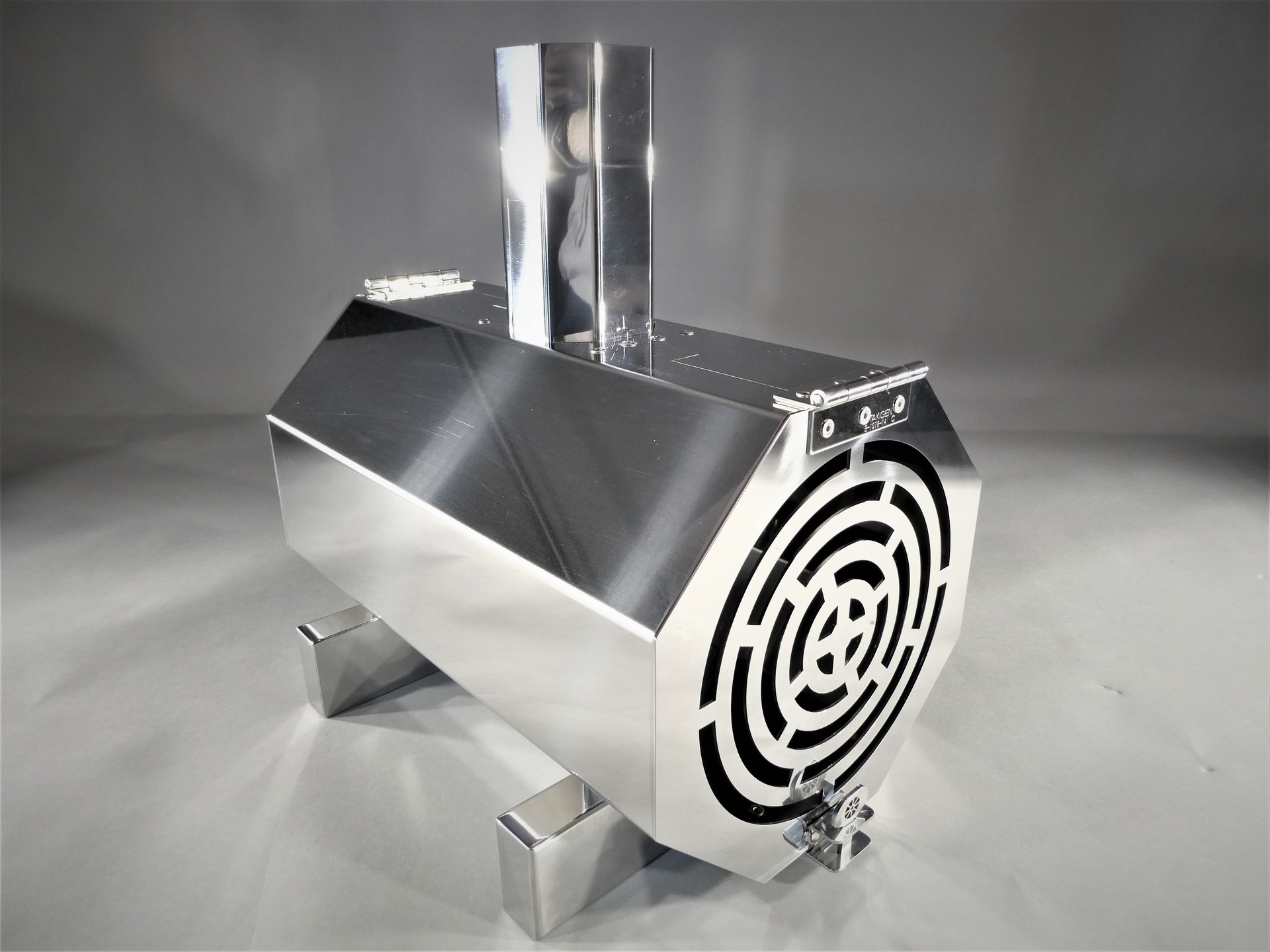

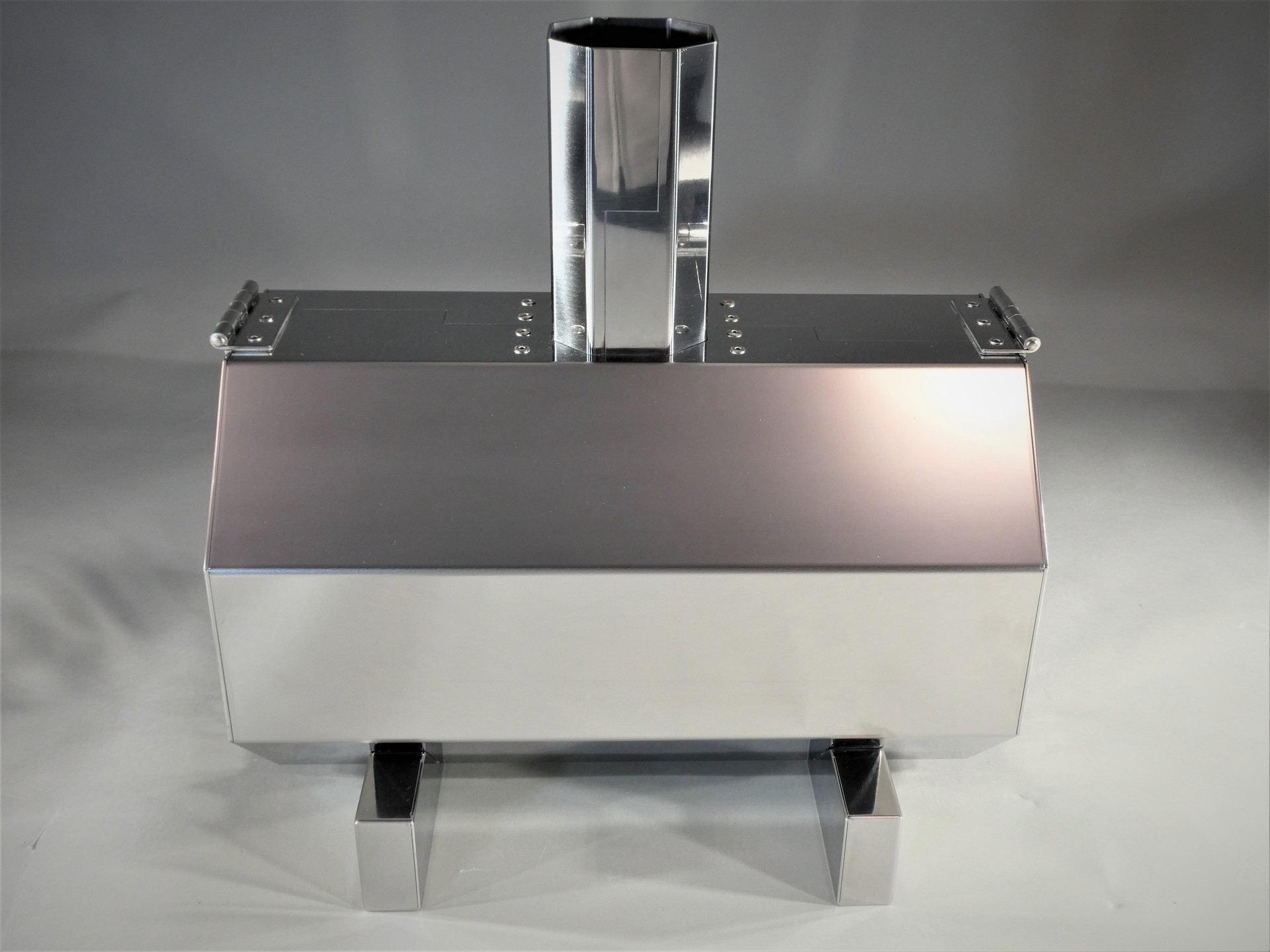

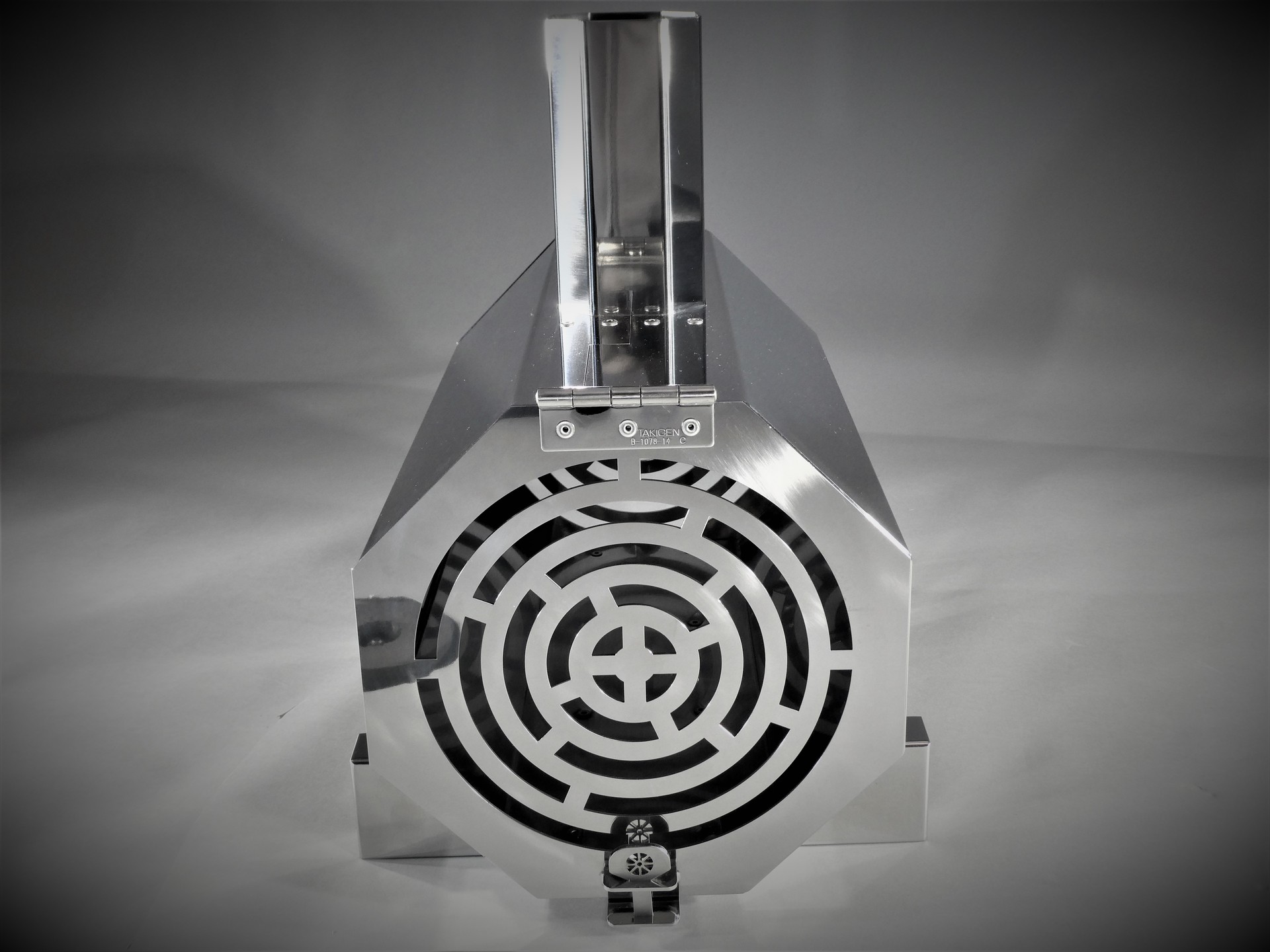

機関車型ストーブ

株式会社 太田治工 (群馬県)

  • サイズ: W300 × D440 × H417 mm

  • 精度: ± 0.3~0.5 mm

  • プログラム時間: 960 分

  • 加工時間: 140 分/個

  • 加工数量: 1 個

  • 材質: SUS430

  • 板厚: 1.0、2.0、3.0 mm

  • 作品種類: オリジナル品

加工工程

  • 2D/3D設計

  • CAD/CAM

  • パンチレーザ加工

  • 曲げ

  • 溶接

  • 表面仕上げ

アピールポイント

簡単に組付けられ、結合箇所も機関車をイメージして、機械的な外観にしました。

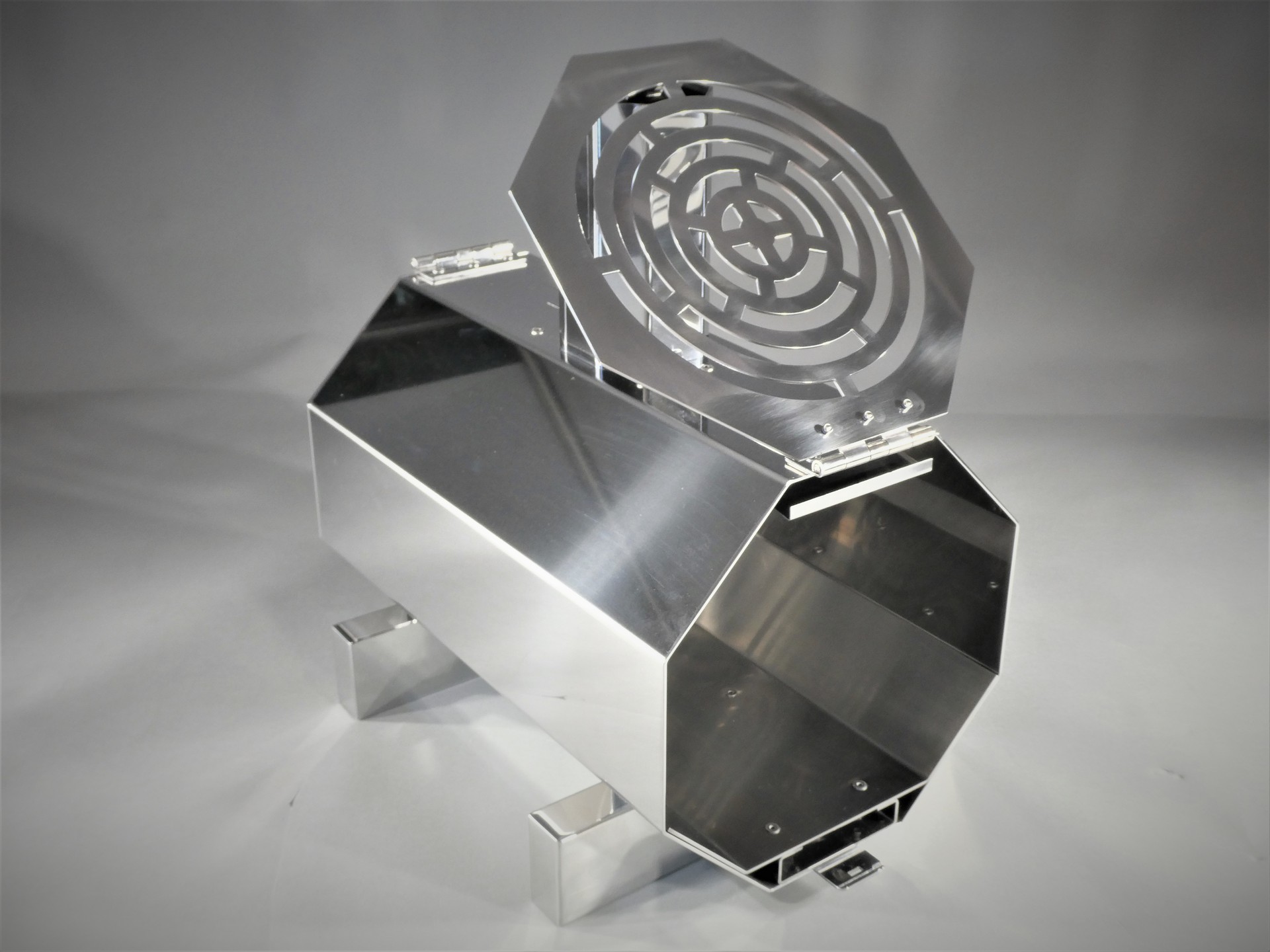

六角型の外装と蓋の形状が合うように曲げ角度に気を付けて加工しました。
