第36回優秀板金製品技能フェア

組立品の部 全74作品

組立277

技能奨励賞

ハンディファン

株式会社 小林製作所 (石川県)

  • サイズ: W90 × D80 × H200 mm

  • 精度: ± 0.1 mm

  • プログラム時間: 1500 分

  • 加工時間: 250 分/個

  • 加工数量: 1 個

  • 材質: SUS304

  • 板厚: 1.0、1.5、2.0、4.0 mm

  • 作品種類: オリジナル品

加工工程

  • 2D設計

  • CAD/CAM

  • ブランク

  • 曲げ

  • 溶接

  • 組立て

アピールポイント

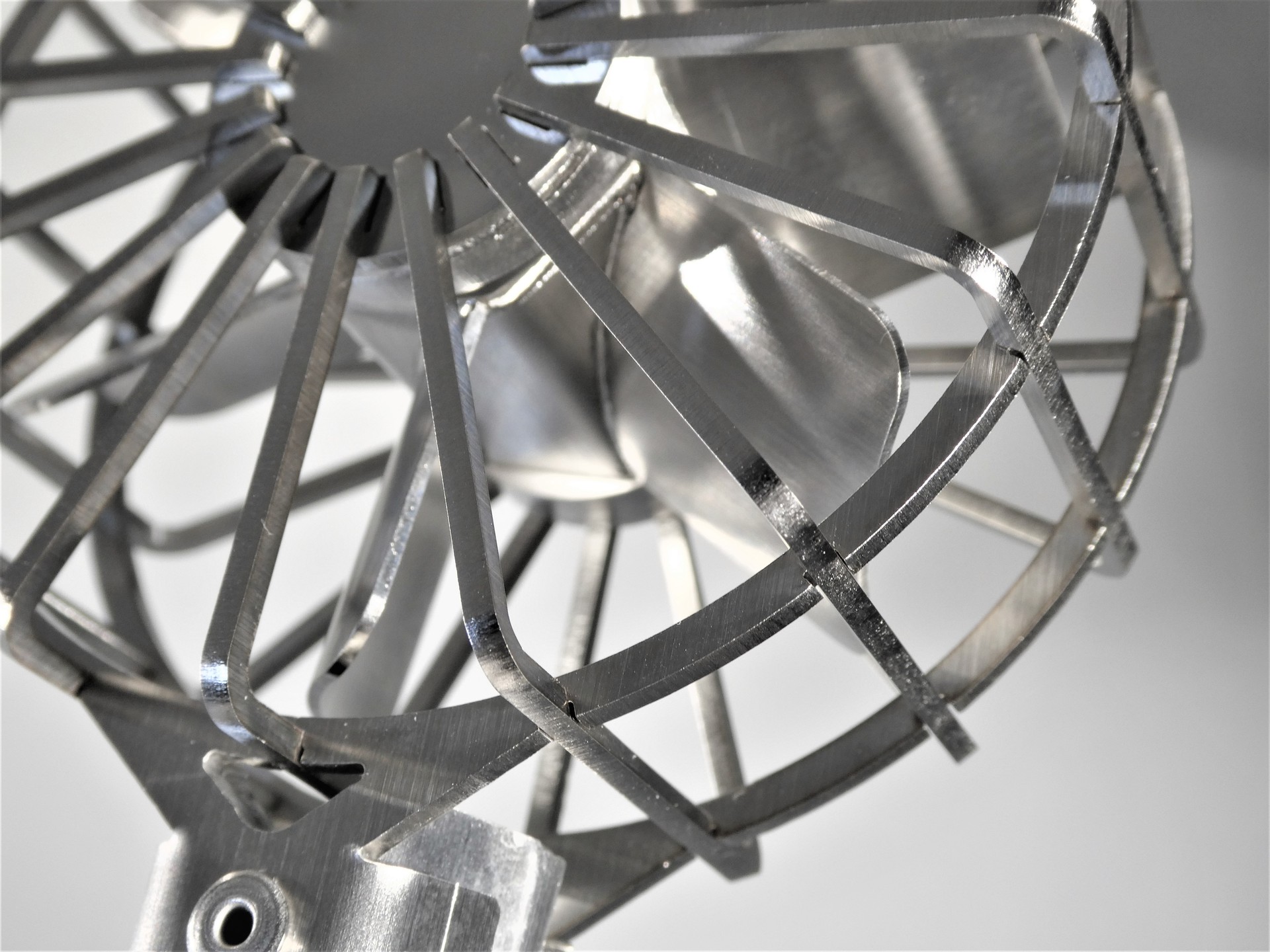

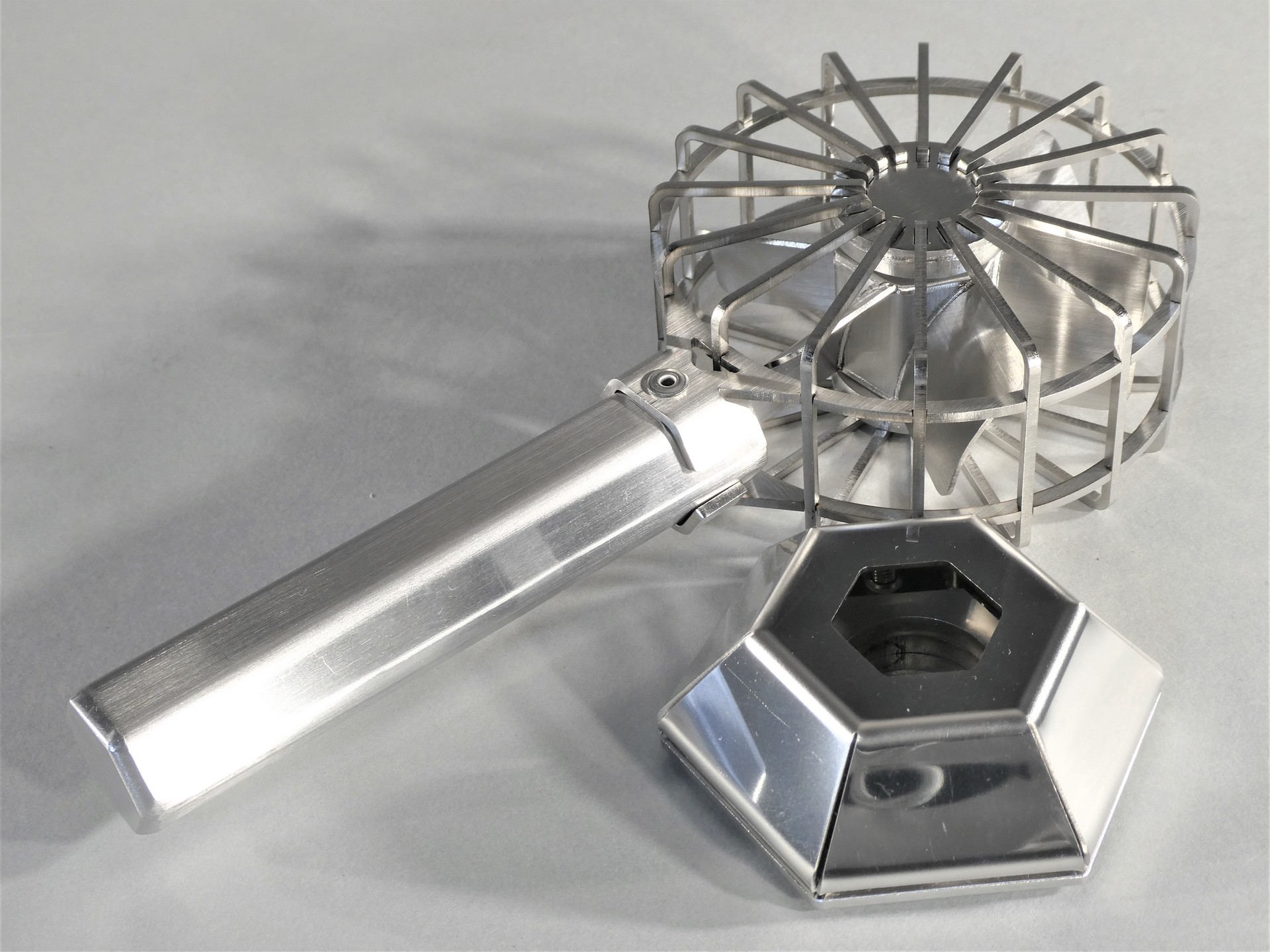

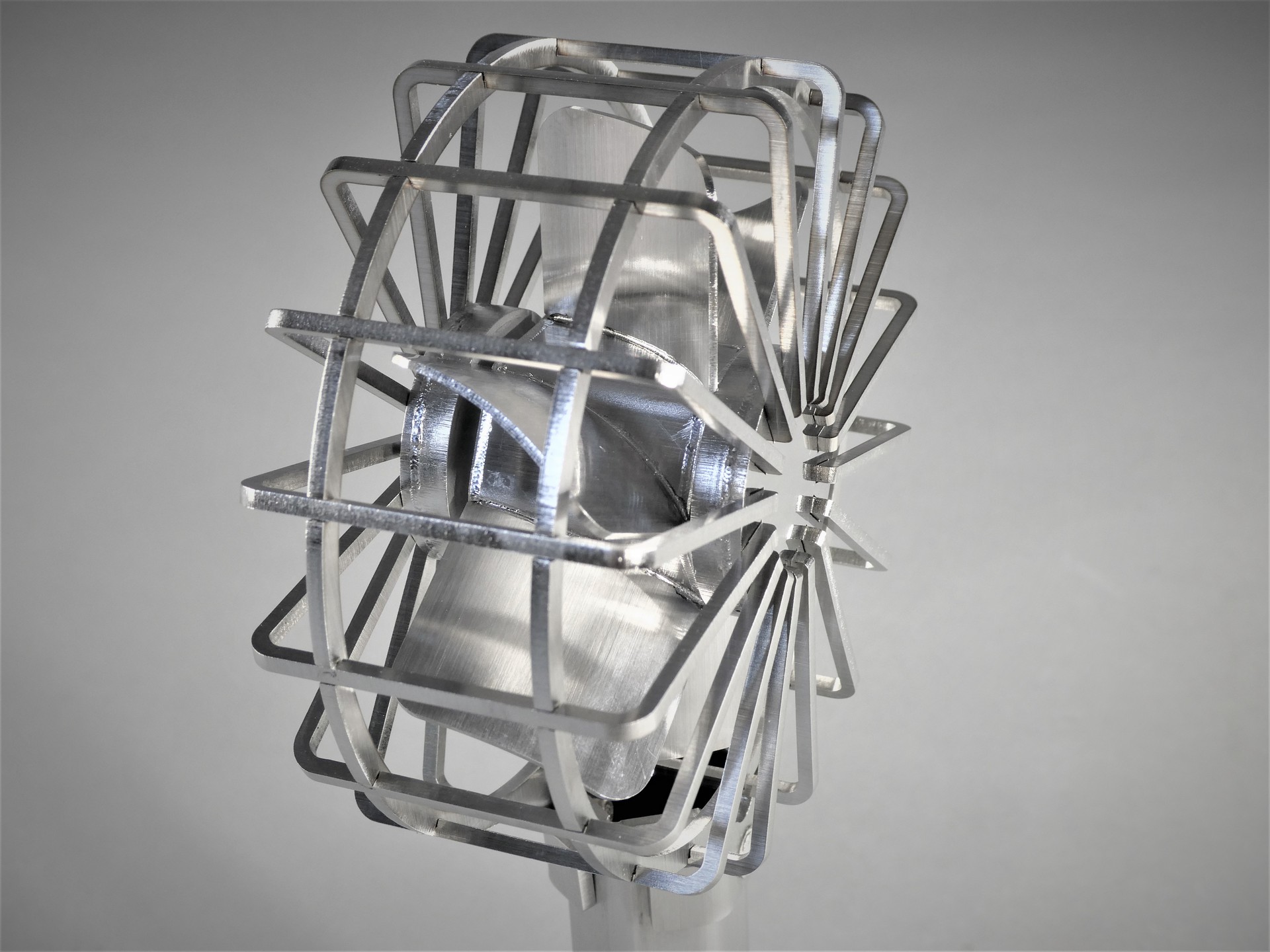

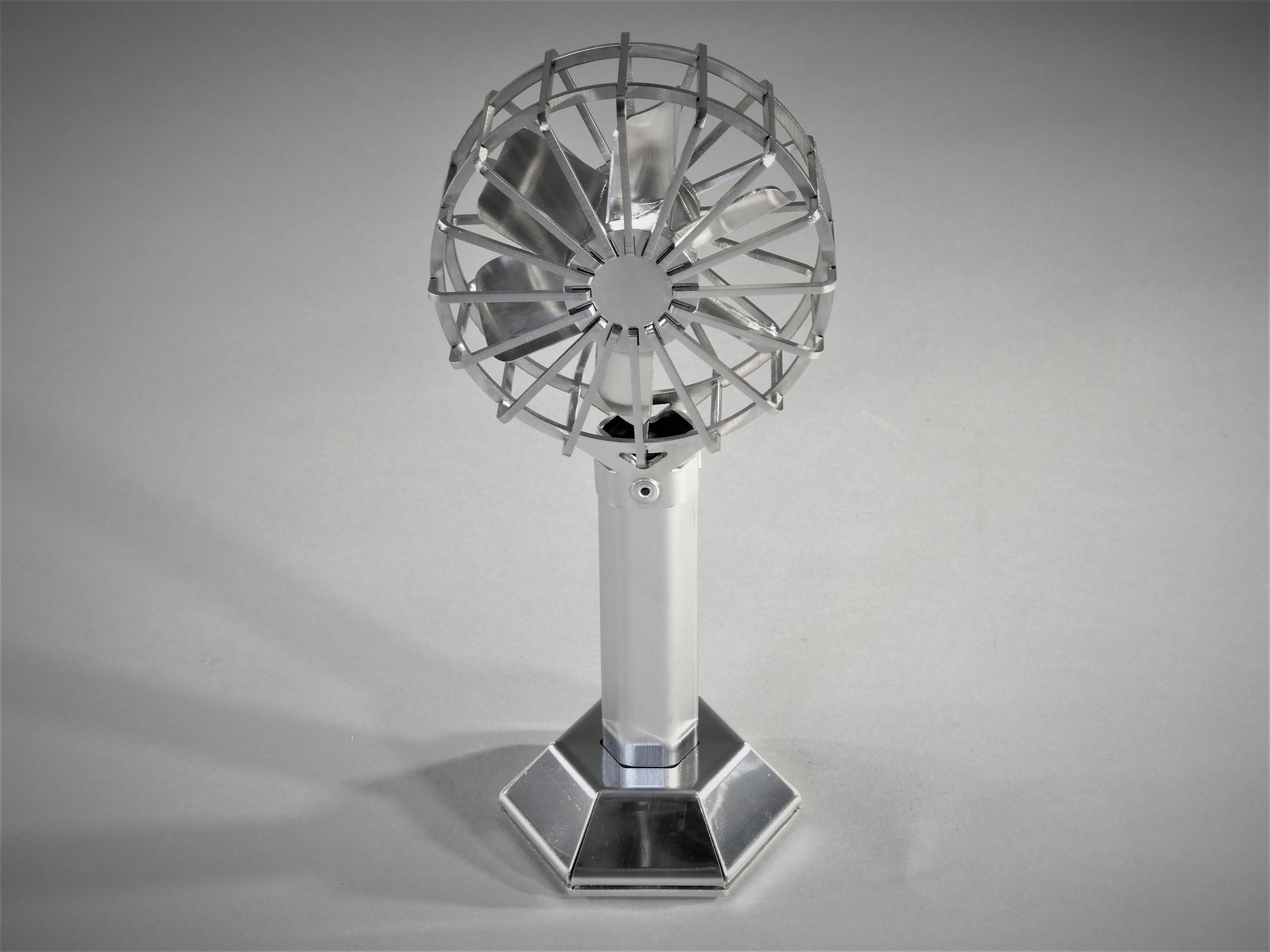

ハンディファンを板金加工で製作しました。

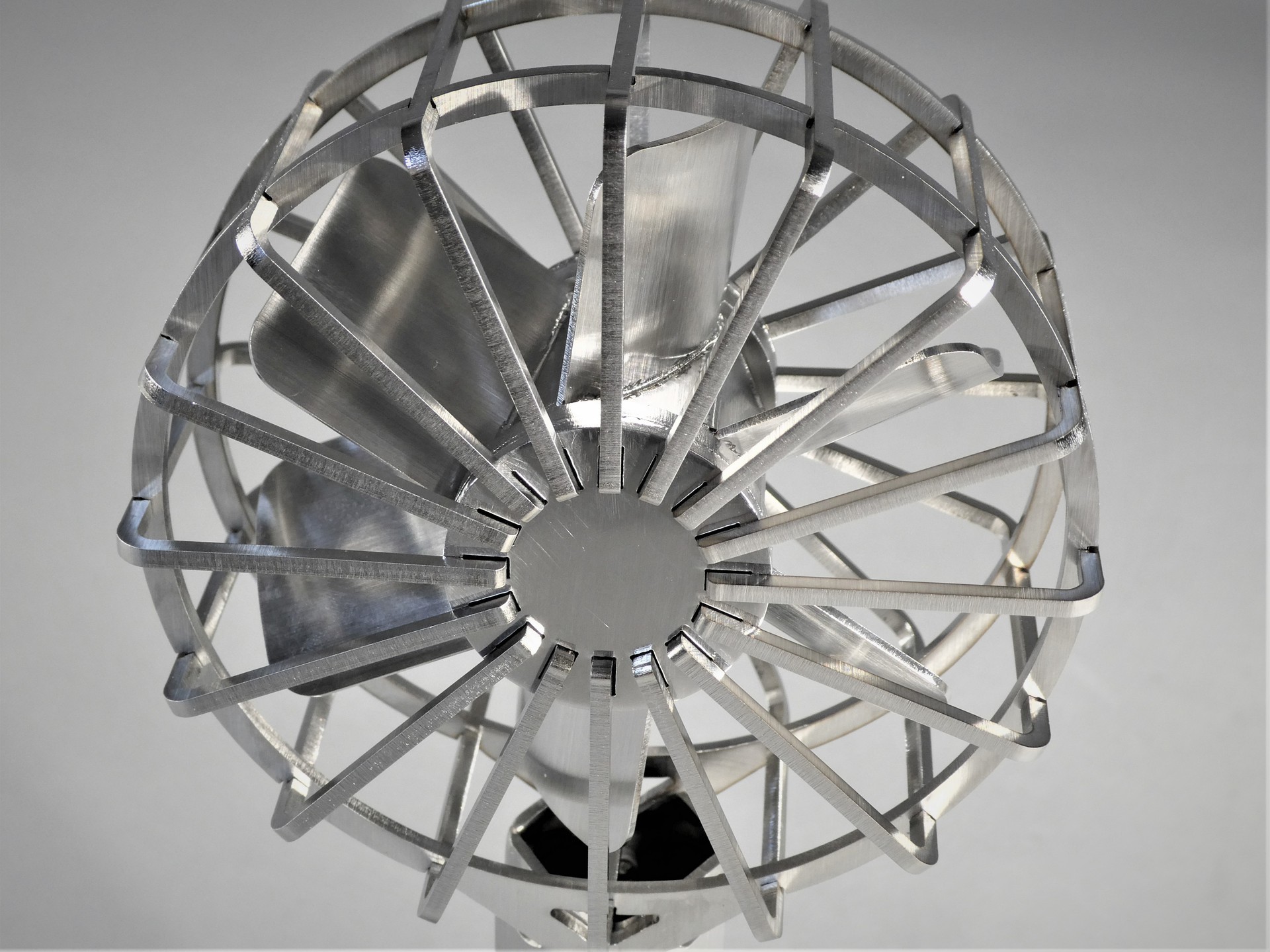

羽根ガード部分を差し込み式で再現するなど、曲げ加工や溶接加工の工数を削減しながら、組立てが容易になる様に設計して、サイズ感や見た目を損なわないデザインを心掛けました。
