第36回優秀板金製品技能フェア

組立品の部 全74作品

組立275

技能奨励賞

医療機器部品

SE KWANG TECH ENG Co., Ltd. (Korea)

  • サイズ: W380 × D265 × H43 mm

  • 精度: ± 1 mm

  • プログラム時間: 30 分

  • 加工時間: 60 分/個

  • 加工数量: - 個

  • 材質: SPC

  • 板厚: 1.2 mm

  • 作品種類: 試作品

加工工程

  • 設計

  • CAD/CAM

  • ブランク

  • 曲げ

  • 仕上げ

アピールポイント

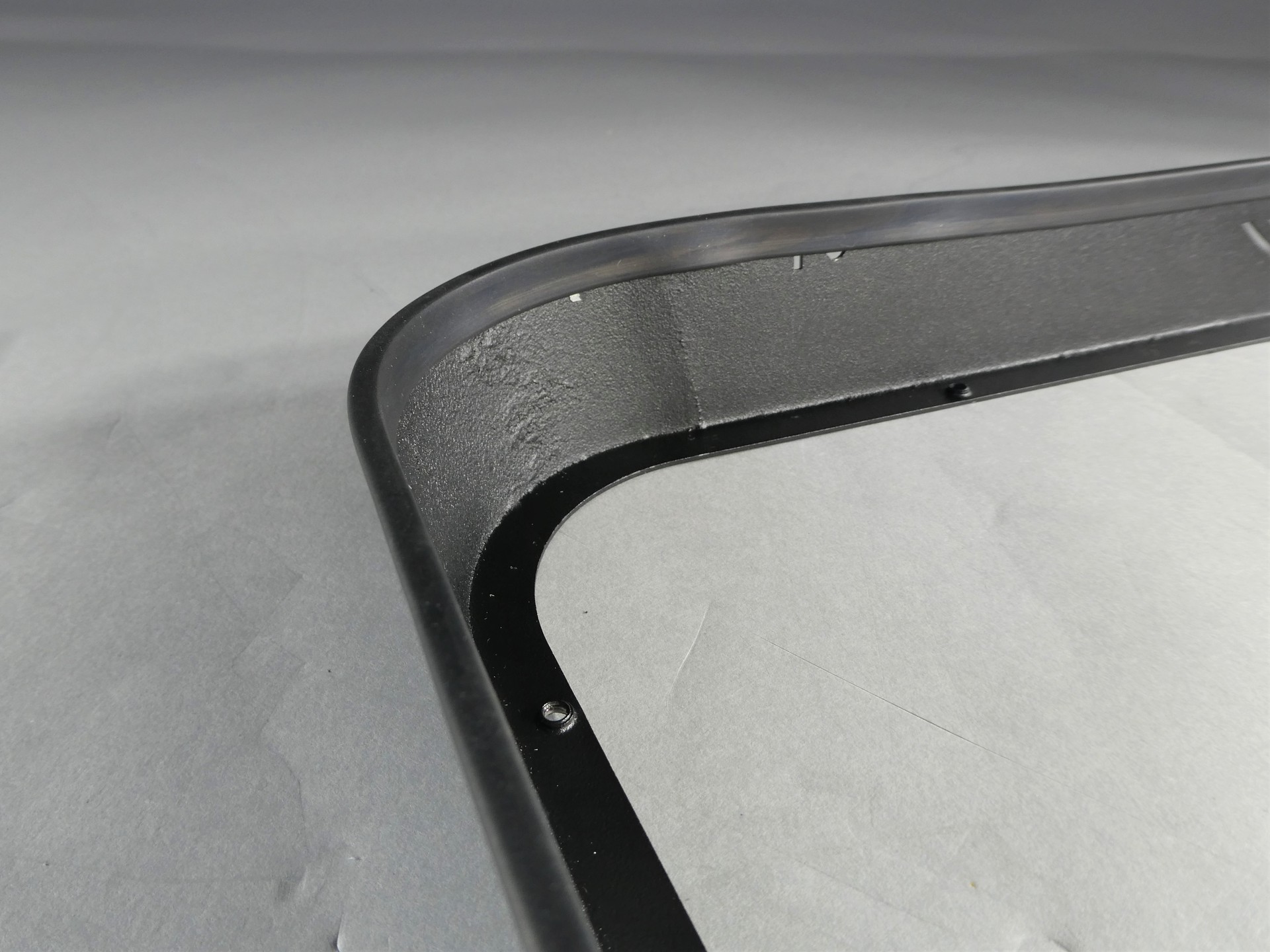

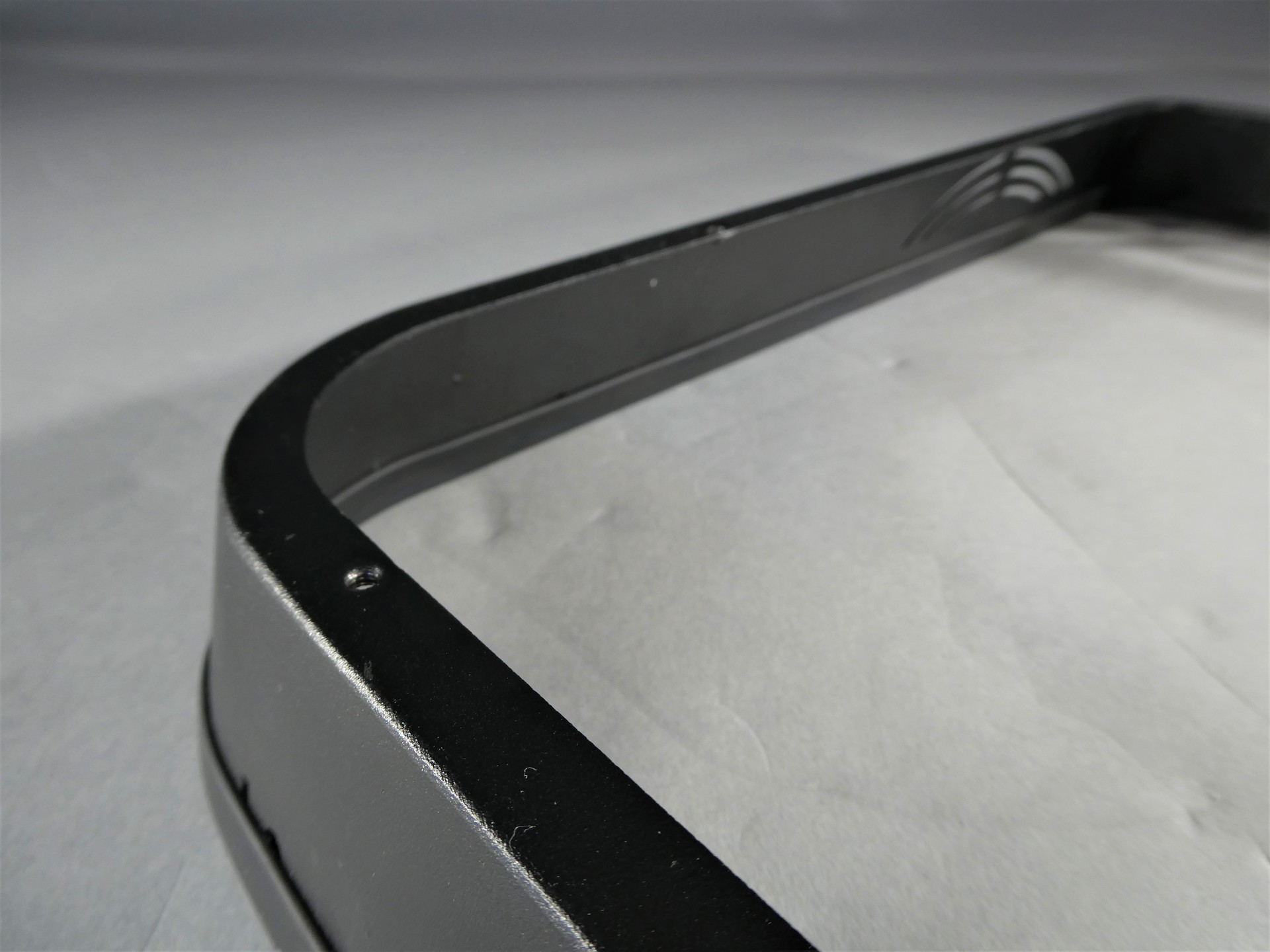

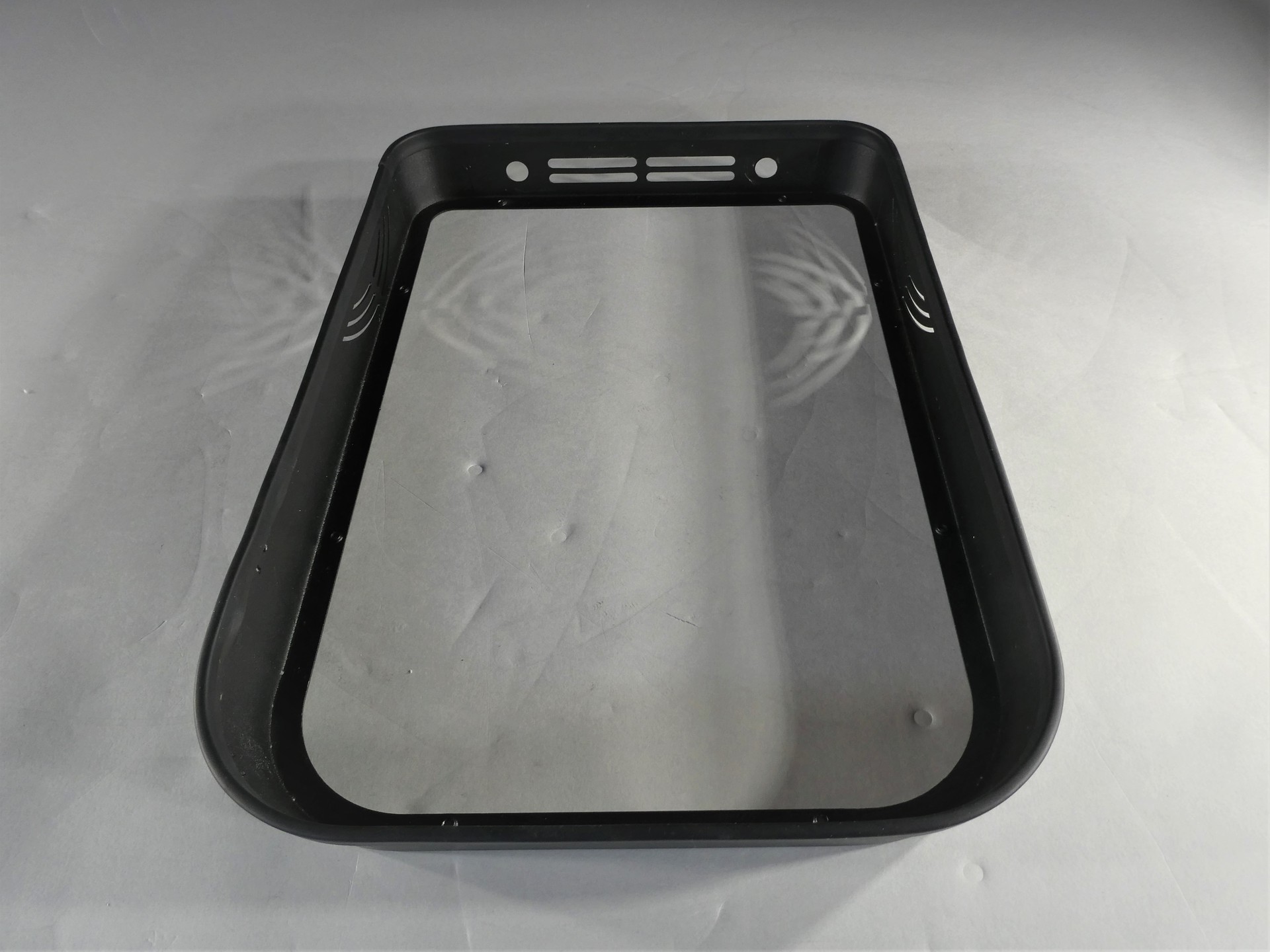

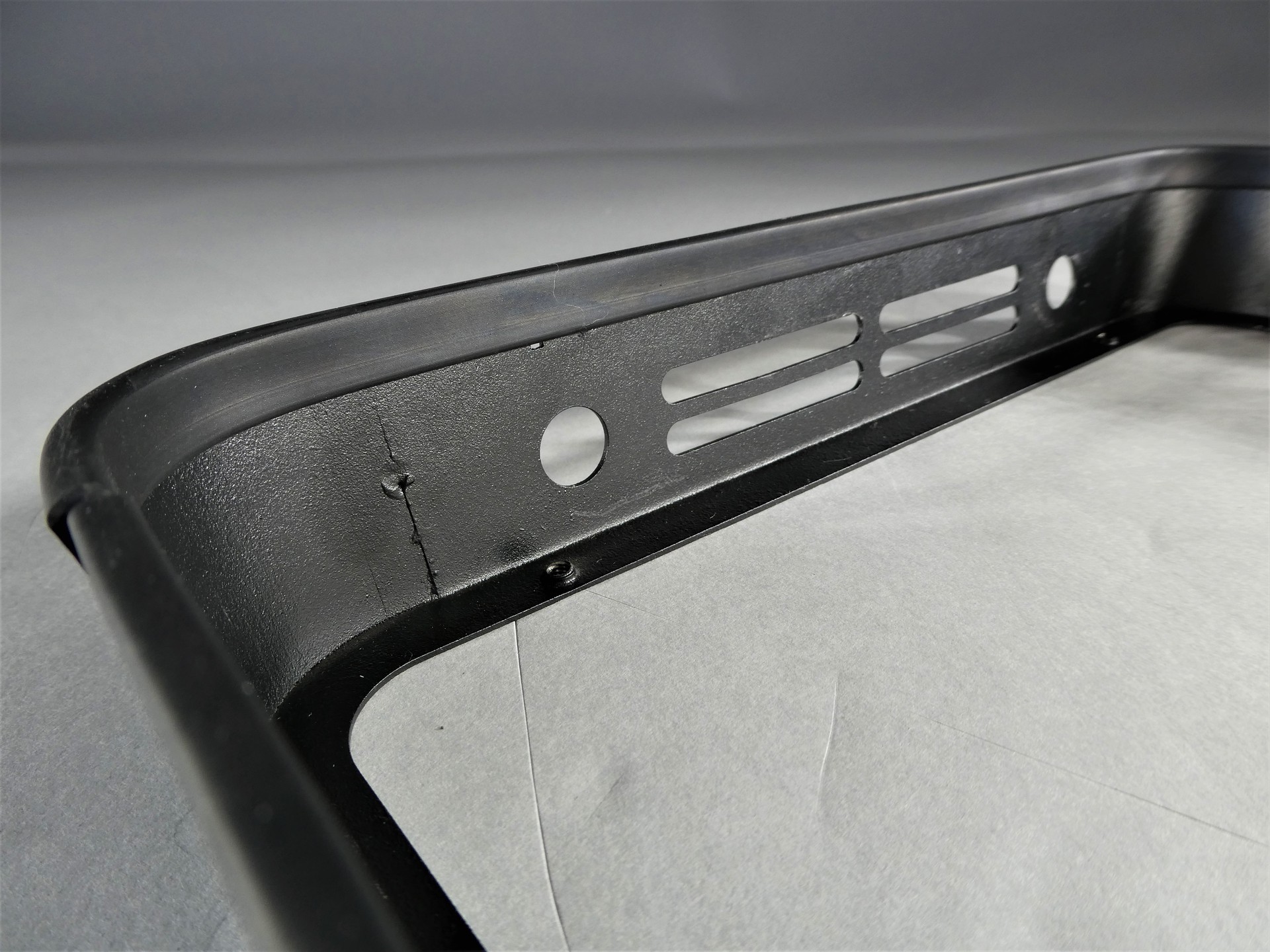

医療機器製品すべてが秘密維持契約になっており、レベルの高い製品の出品ができない状態となっております。今回出品する製品は3年前作られた試作品で、医療機器の下部に使用されるカバーです。コーナー4部分は斜めに傾斜になっており、4つの部品を溶接しました。側面からみると、フロントとリアが非対称になっております。
