第36回優秀板金製品技能フェア

組立品の部 全74作品

組立273

技能奨励賞

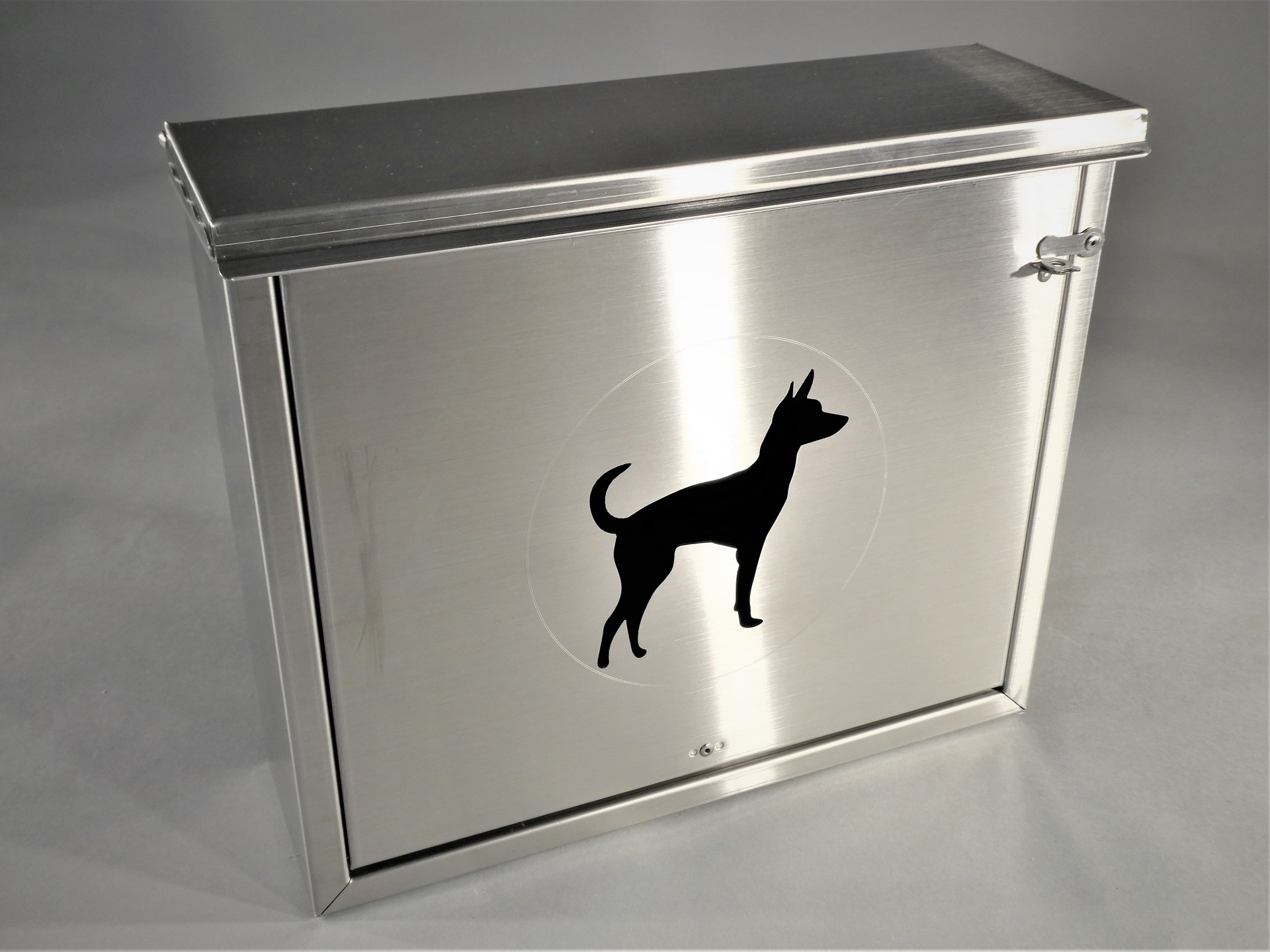

オリジナルレターボックス(トイ・マンチェスター・テリア)

日光金属工業 株式会社 (兵庫県)

  • サイズ: W330 × D130 × H290 mm

  • 精度: ± 0.1 mm

  • プログラム時間: - 分

  • 加工時間: - 分/個

  • 加工数量: 1 個

  • 材質: SUS304

  • 板厚: 1.0 mm

  • 作品種類: オリジナル品

加工工程

  • 機構の考案

  • 2D/3D設計

  • CAD/CAM

  • パンチレーザ加工

  • 曲げ

  • 組立

アピールポイント

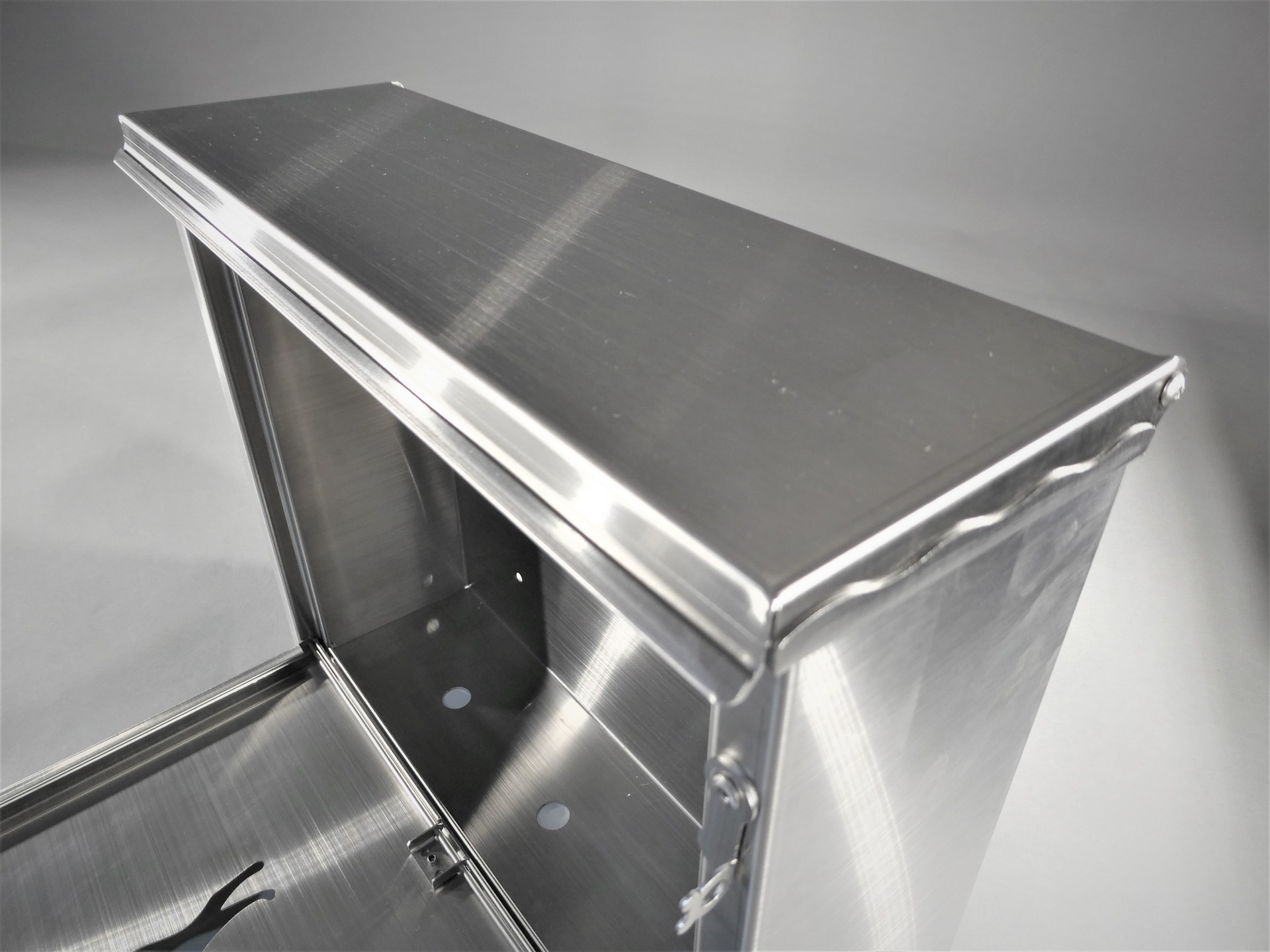

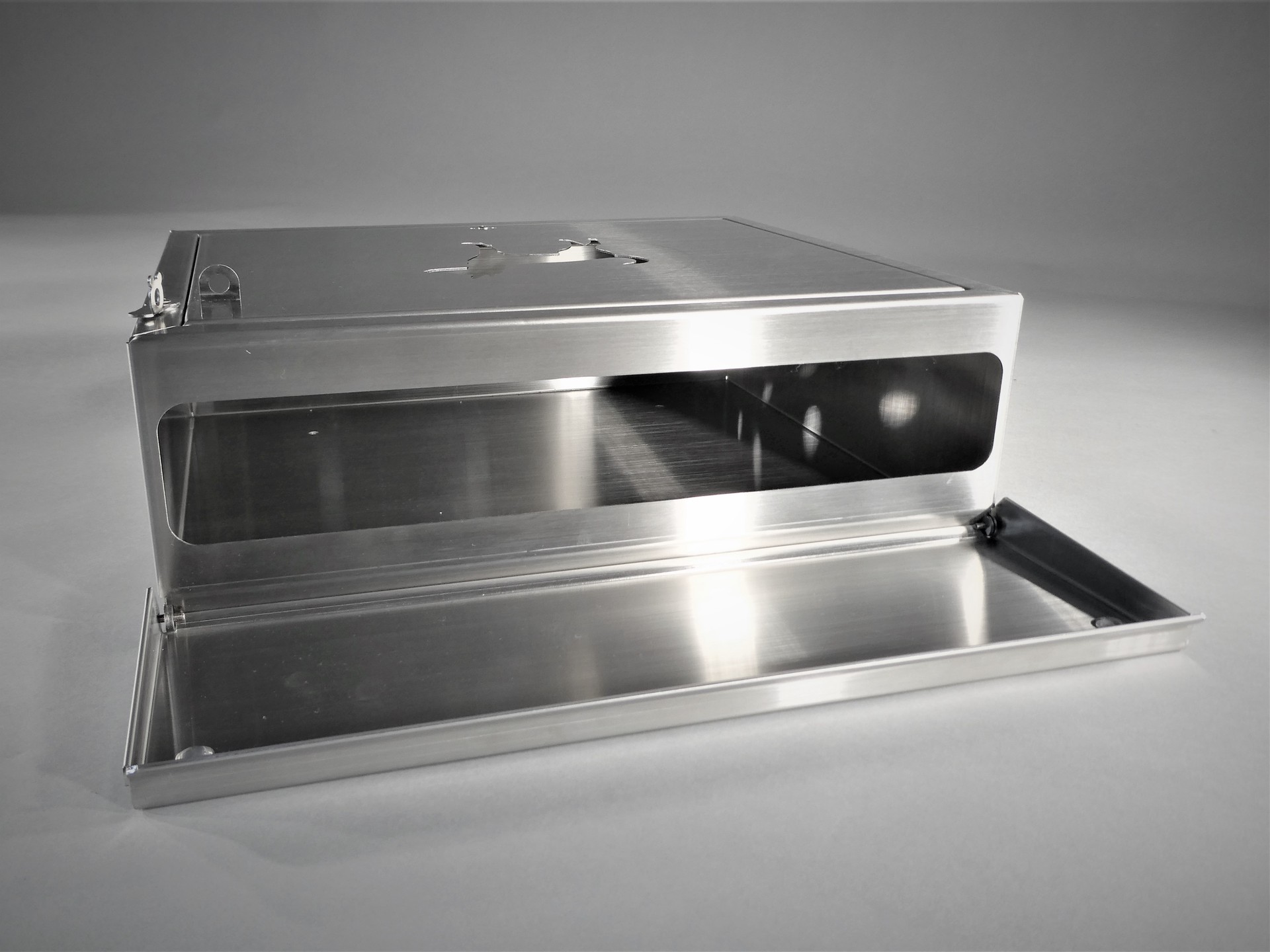

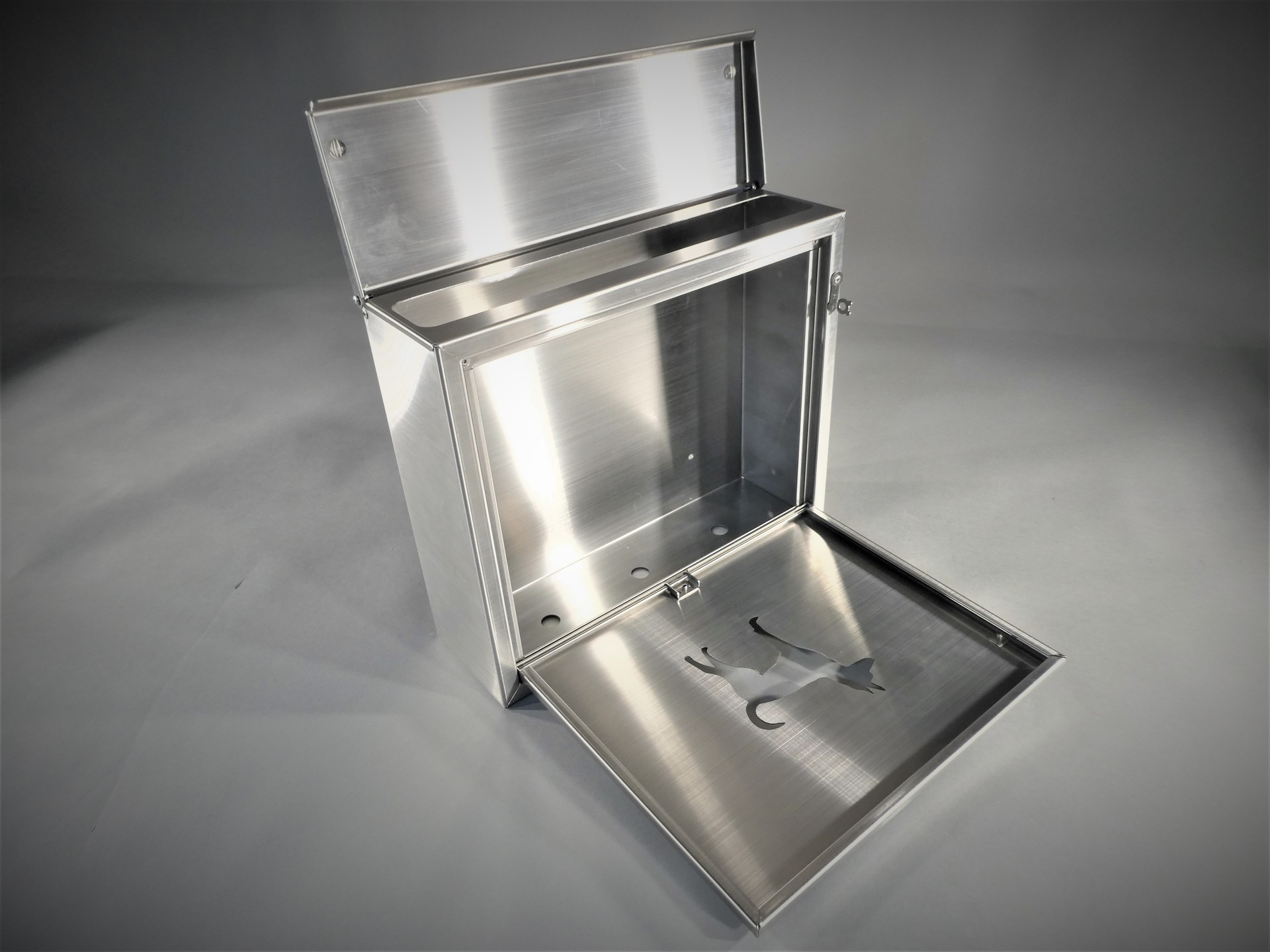

ボックス本体、上扉、前扉の3部品で構成されていますが、すべての部品を溶接レスで製作しました。

そのため、設計段階では部品の接合部や、面と面の勘合方法で展開に苦労しました。

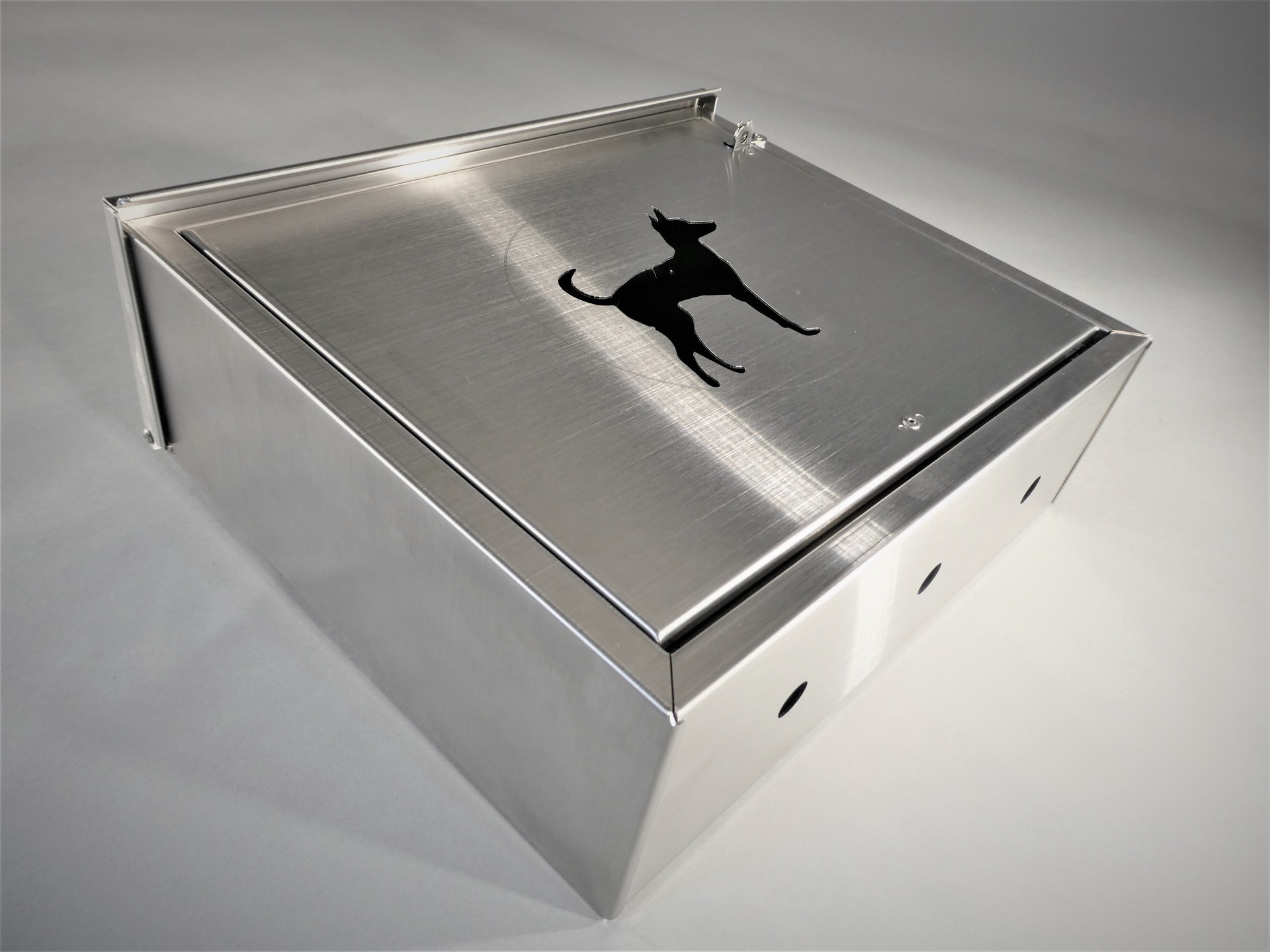

AP100とイラストレーターとのコンビネーションにより、犬(トイ・マンチェスター・テリア)のイメージ図のラインや配置などを行うことができ、再現性の高いイラスト加工ができました。

曲げにおいて、現状の保有金型ではCAM上で曲げられないとわかり、曲げ順を作業者が独自に考えて金型との干渉を避けたり、どうしても金型を配置できない部分は複合機でV溝を入れて角を形成しました。

HG1303の3mのテーブルにより、33回曲げの金型を配置することができ、1段取りでの加工に成功しました。

製作するにあたり、数々の苦労と知恵を絞り、プロジェクションデザイナーやHGの3D表示により、格段に段取り時間の短縮や実作業での問題解決ができ、完成に至りました。ユーザー様からも好評を得ています。
