第36回優秀板金製品技能フェア

組立品の部 全74作品

組立268

技能奨励賞

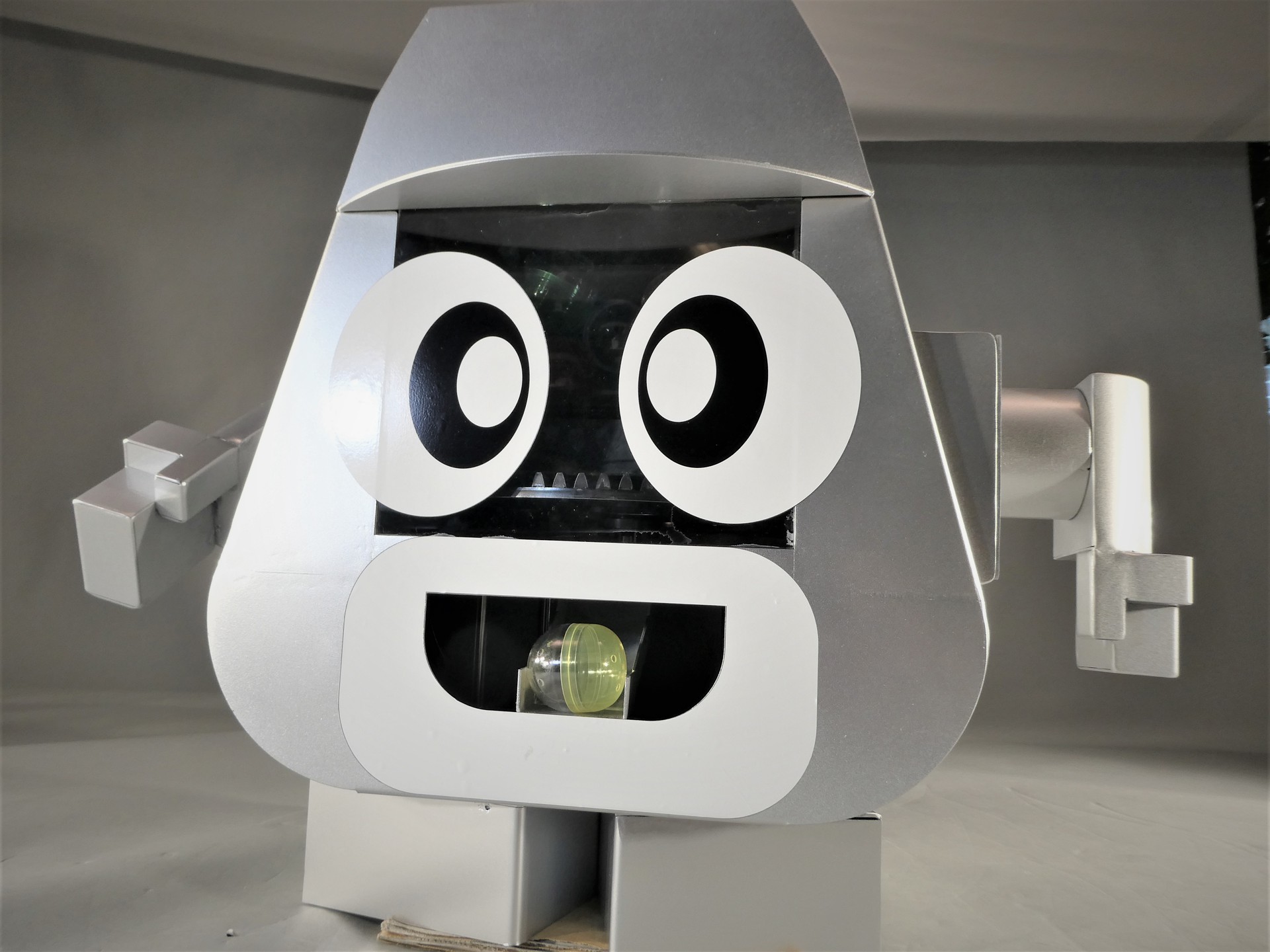

カプセルトイマシーン

フジテック 株式会社 (滋賀県)

  • サイズ: W648 × D405.5 × H560 mm

  • 精度: ± 1.0 mm

  • プログラム時間: 2075 分

  • 加工時間: 1504 分/個

  • 加工数量: 1 個

  • 材質: SEHC、SS400

  • 板厚: 1.6、2.3、3.2、4.5、6.0 mm

  • 作品種類: オリジナル品

加工工程

  • 2D/3D設計

  • CAD/CAM

  • パンチレーザ加工

  • 曲げ

  • 溶接

  • 表面仕上げ

  • 塗装

アピールポイント

この作品は当社工場見学の際に配布するノベルティ配布に使用予定のキャラクターを模したカプセルトイマシンを作ろう!と製作しました。

カプセルトイマシンの製作経験は無く、悪戦苦闘しましたが実現することができました。

本作品は外側と機構の2つのユニットに分かれています。

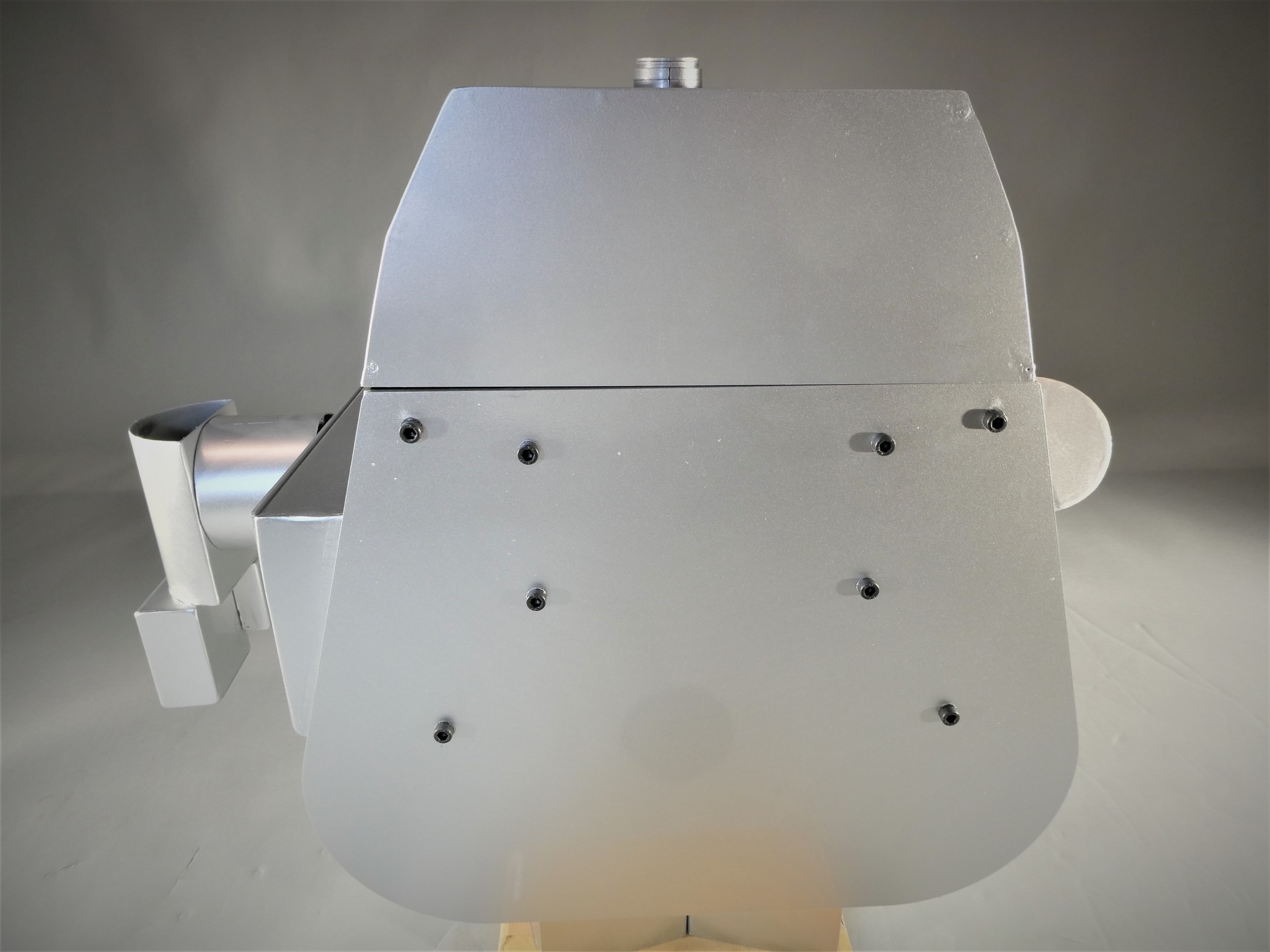

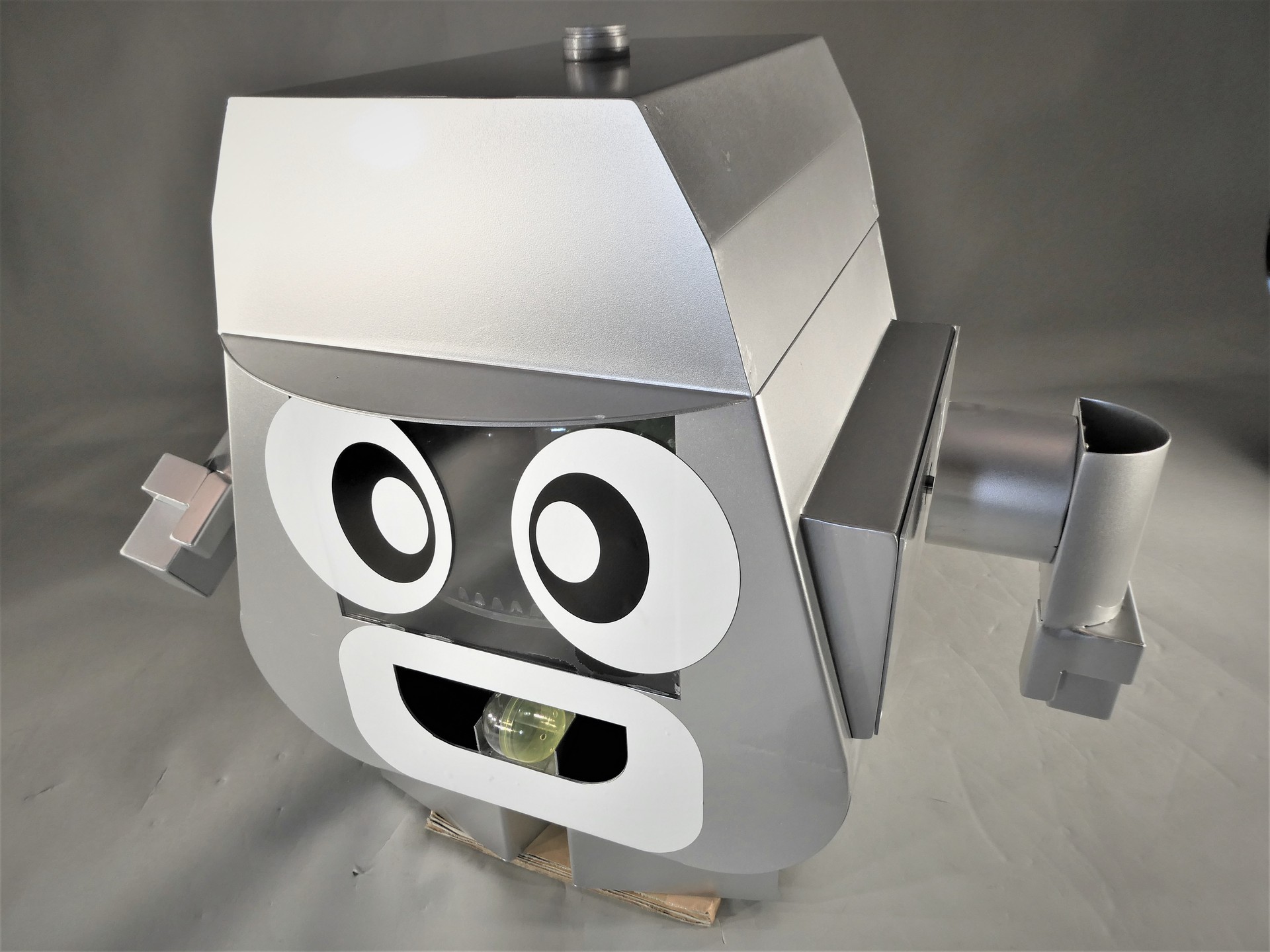

・外側

今回新たに取り組んだ内容はプレスブレーキによるFR曲げ加工で、当社の製品にR曲げがほとんど無いことからFR曲げは加工経験がありませんでした。

この作品のキャラクターはR部分が多いため、FR曲げで製作しようと取り組みました。角度補正、他部品と組み合わせた際にR部分が合わない等、苦戦しながら仕上げました。

・機構

カプセルトイマシーンの機構を持つ作品のため、機構部分の設計・製作で試行錯誤しました。

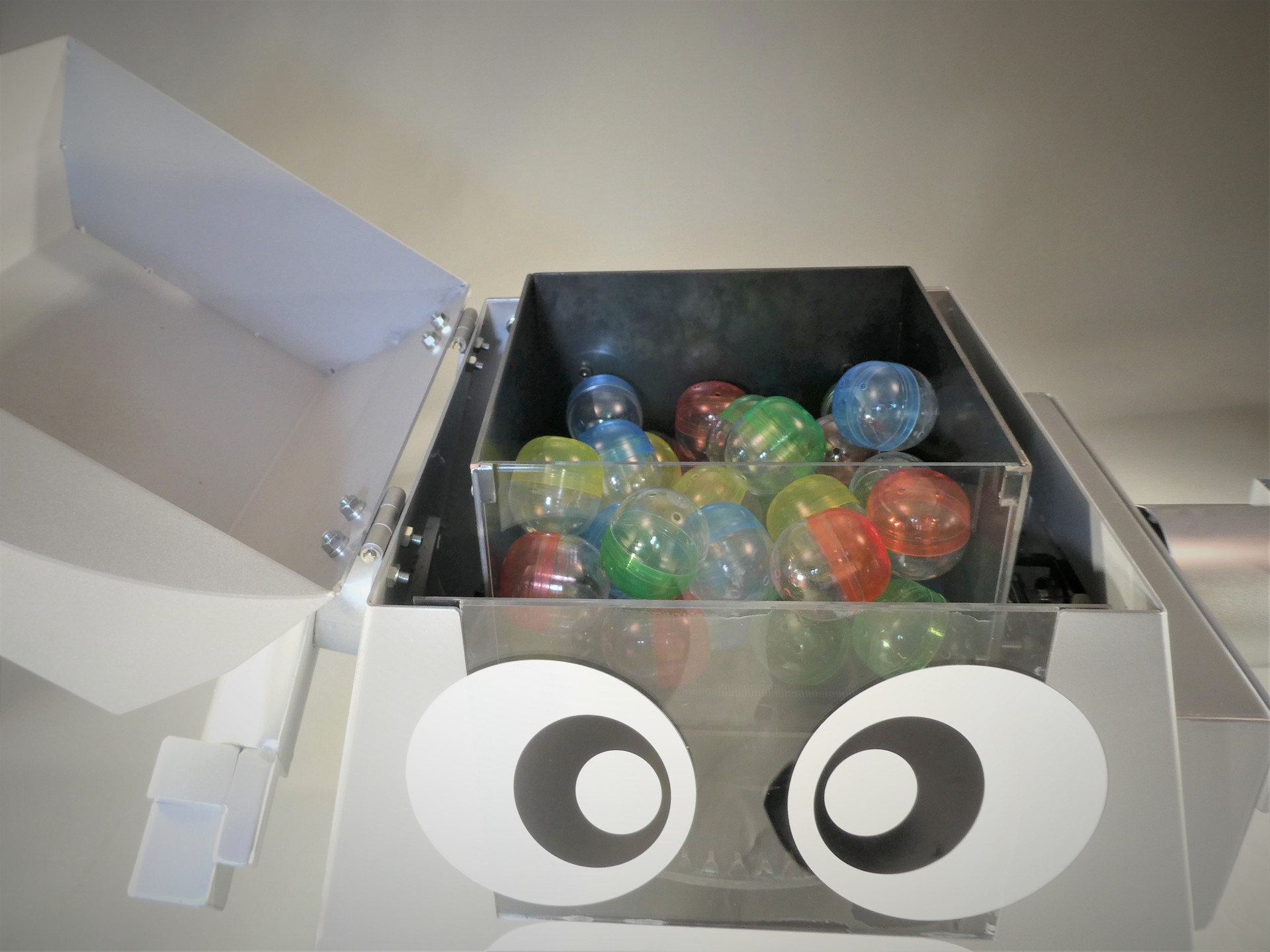

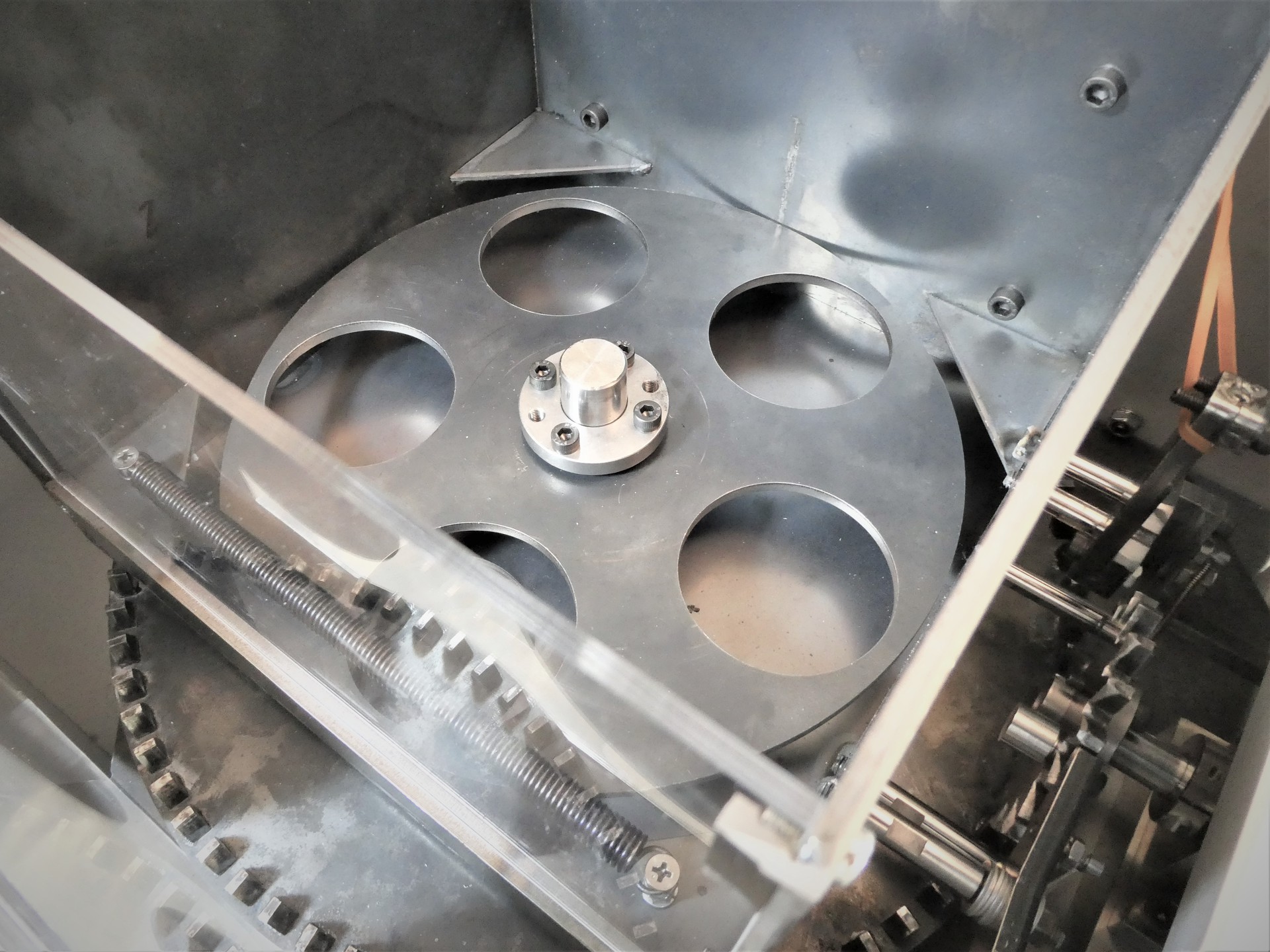

① 左腕部回転によるカプセル攪拌、落下機構(添付1)

② ばね設置によるカプセル複数個落下防止機構

③ コインによるカプセル排出機構(コインを入れるとロック解除し腕が回るようになる)(添付2)
