第36回優秀板金製品技能フェア

組立品の部 全74作品

組立265

技能奨励賞

オーバーフロー管

デンカアステック 株式会社 (兵庫県)

  • サイズ: W120 × D190 × H120 mm

  • 精度: ± 0.8 mm

  • プログラム時間: - 分

  • 加工時間: 30 分/個

  • 加工数量: 500 個

  • 材質: SUS304

  • 板厚: 0.6、1.0 mm

  • 作品種類: オリジナル品

アピールポイント

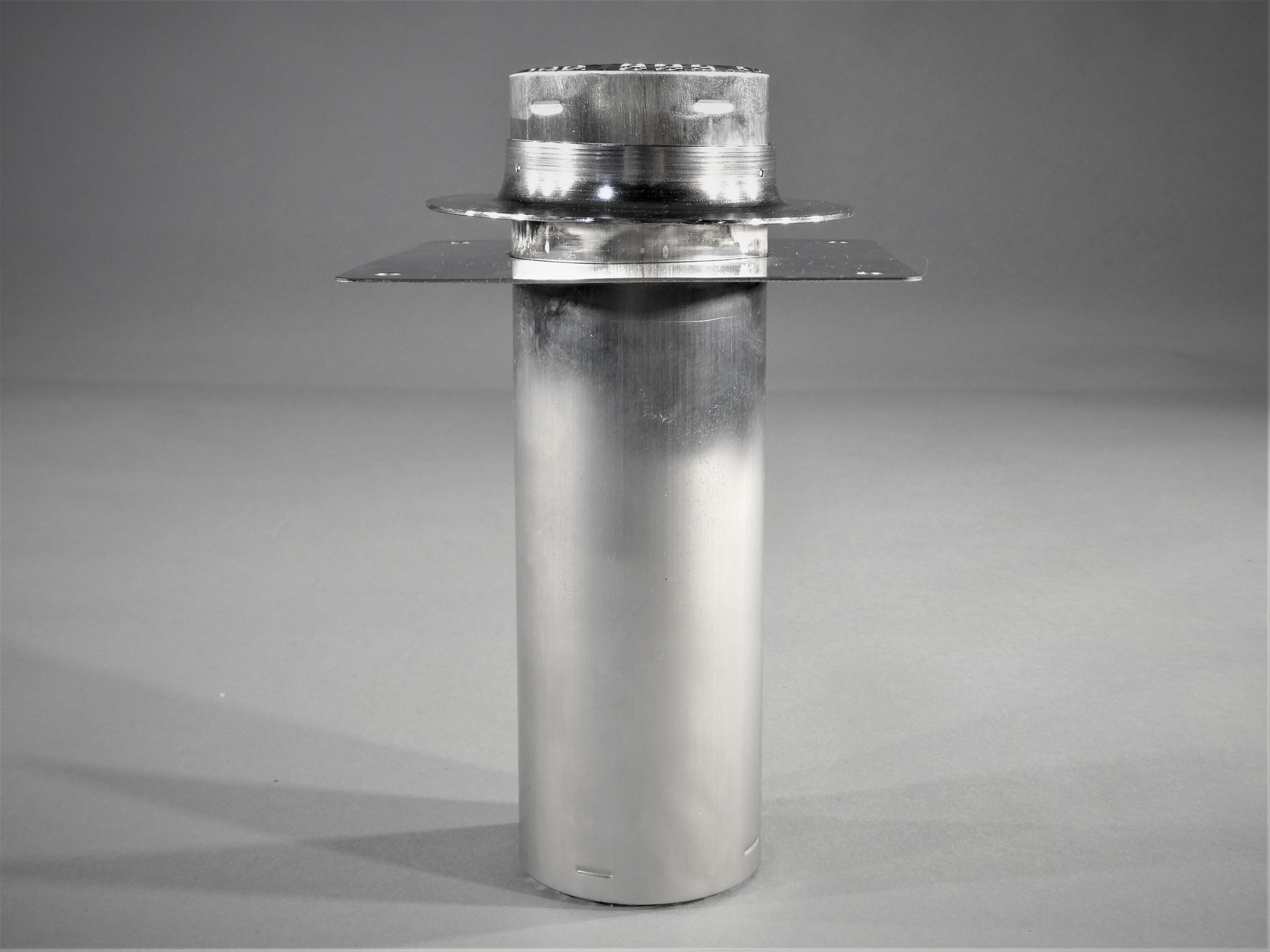

自社製品のオーバーフロー管Aタイプです。

長尺パイプから切断して本管を成形して、□の部材は全てプレス加工にて成形しています。

中央の穴はバーリング加工をすることで本管と隙間無く取付けて、全周をTIG溶接しています。

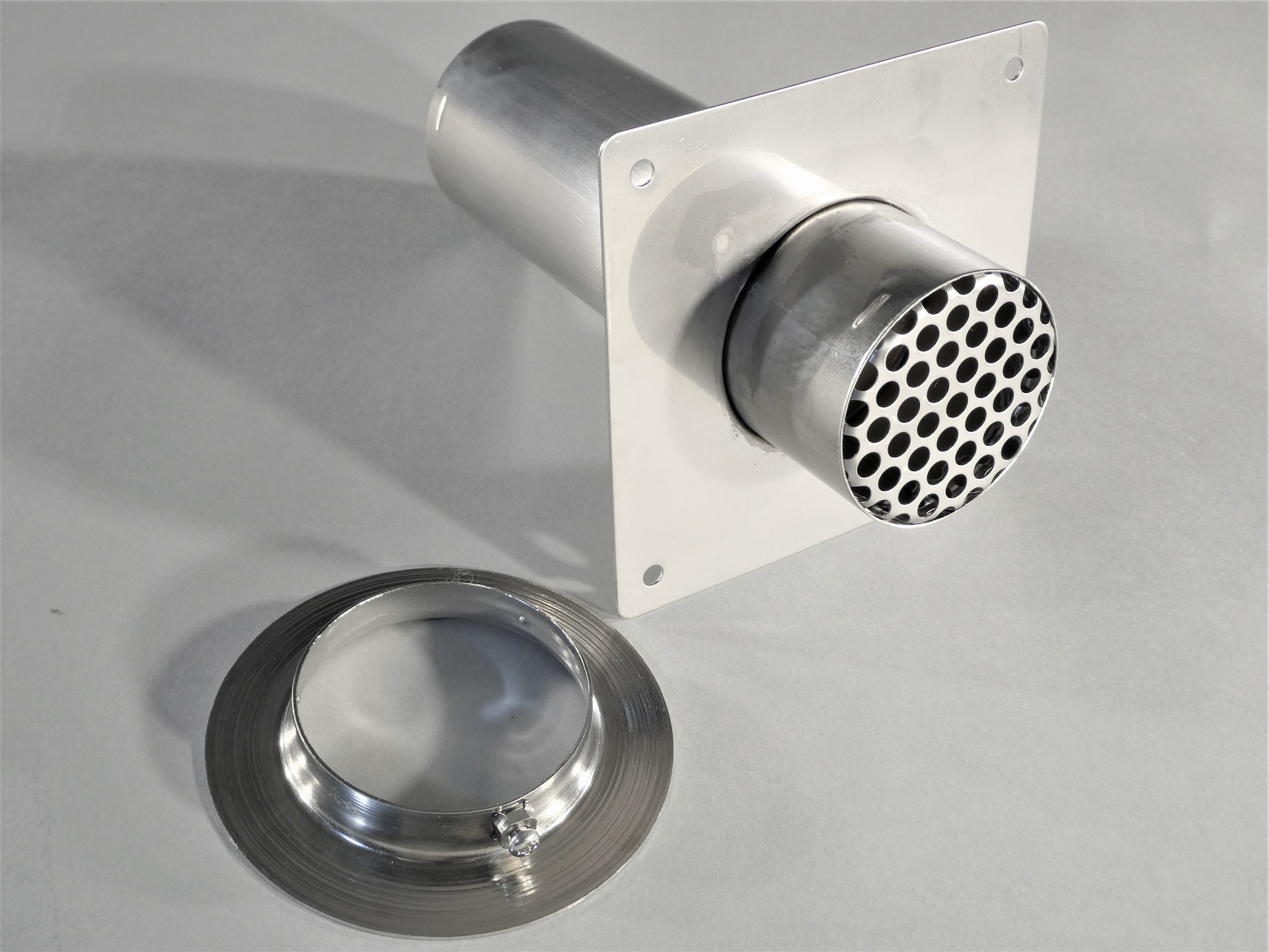

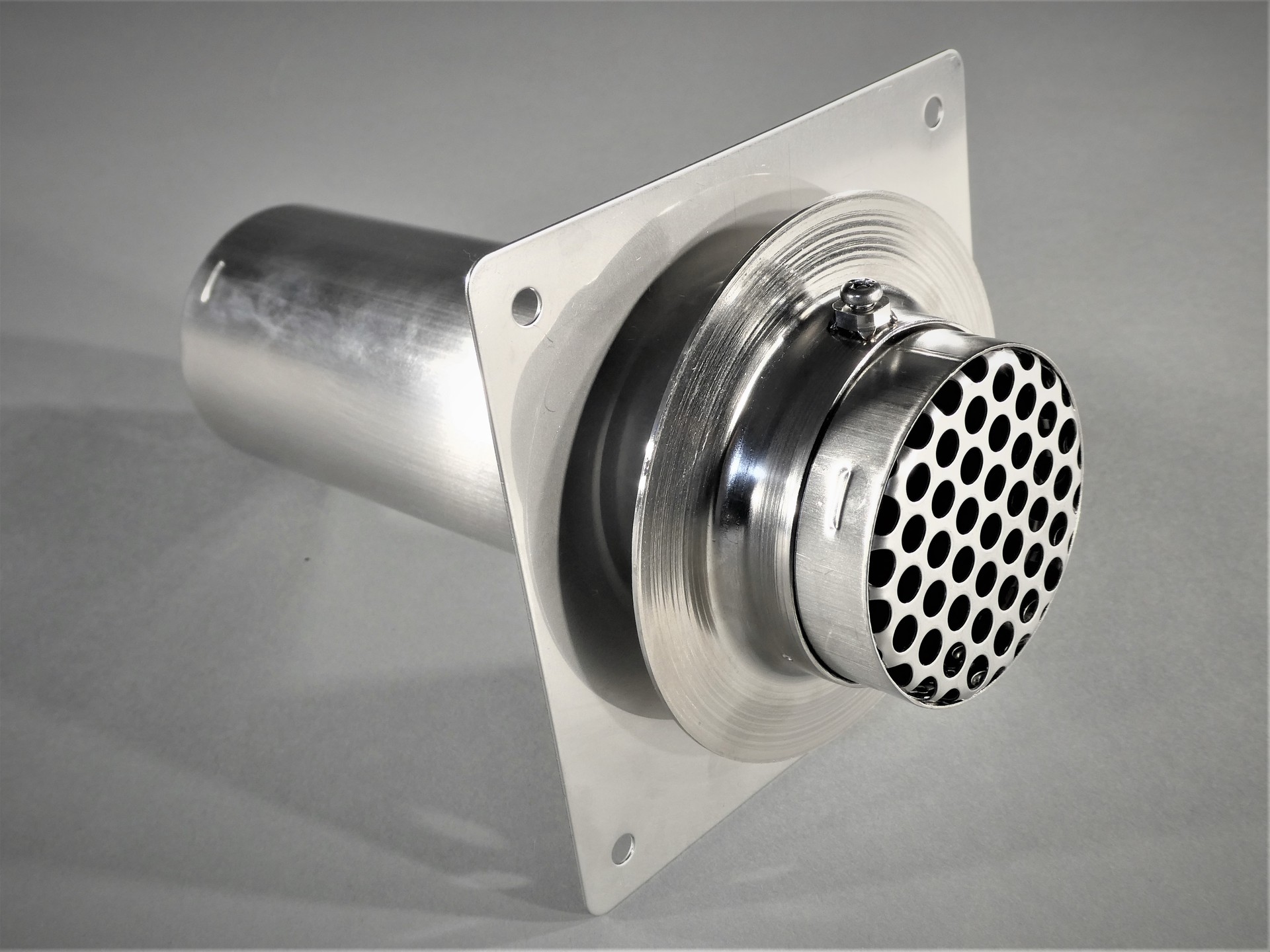

丸形状の部材はへら絞り成形で加工して、穴とパイプがバランス良くネジ1個で固定出来る様に、穴内側には突起出し加工を施しています。

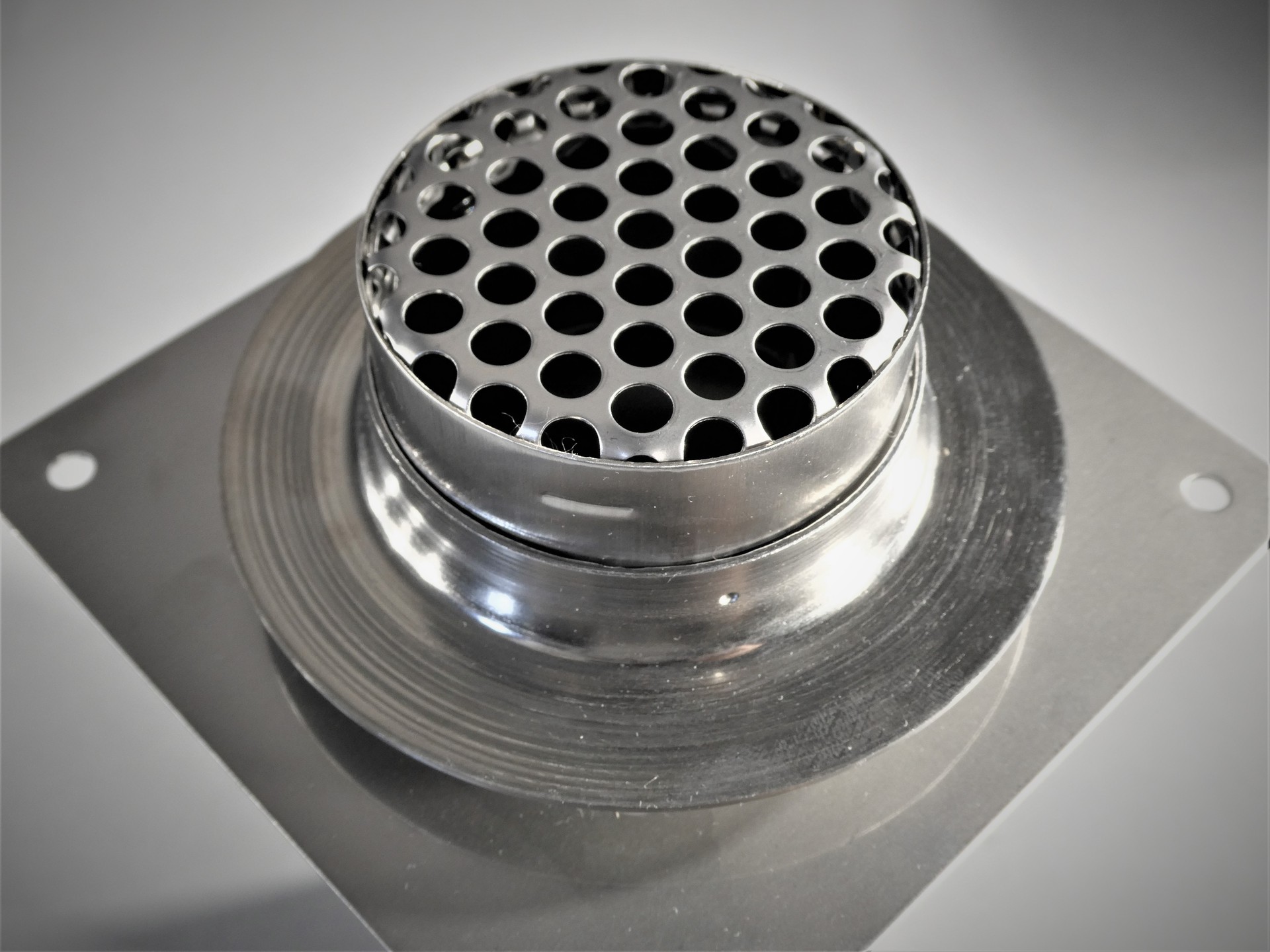

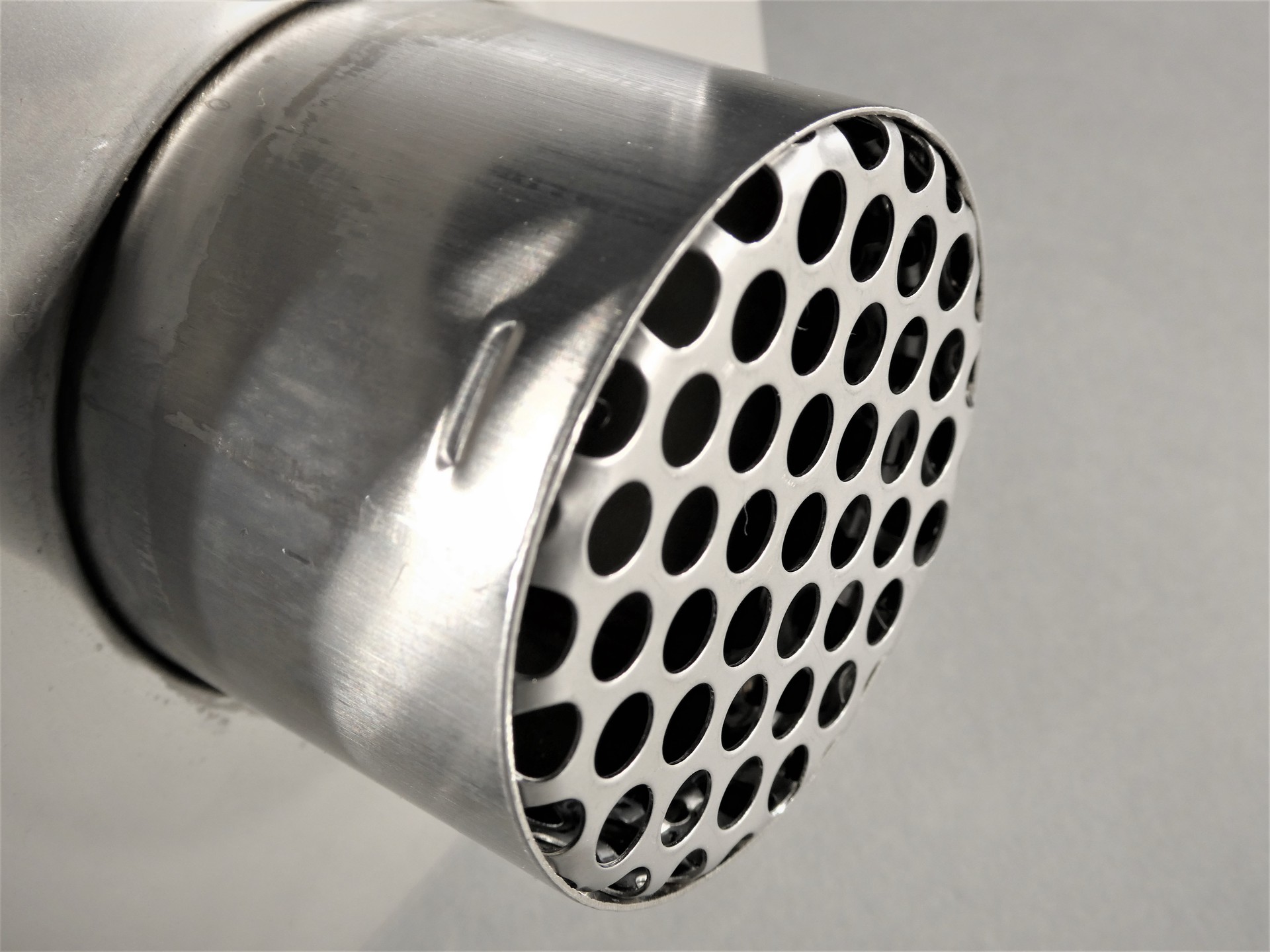

前後の丸網はパンチングメタルからプレス加工にて成形して、脱着が出来る構造となっています。
