第36回優秀板金製品技能フェア

組立品の部 全74作品

組立255

技能奨励賞

特別奨励賞

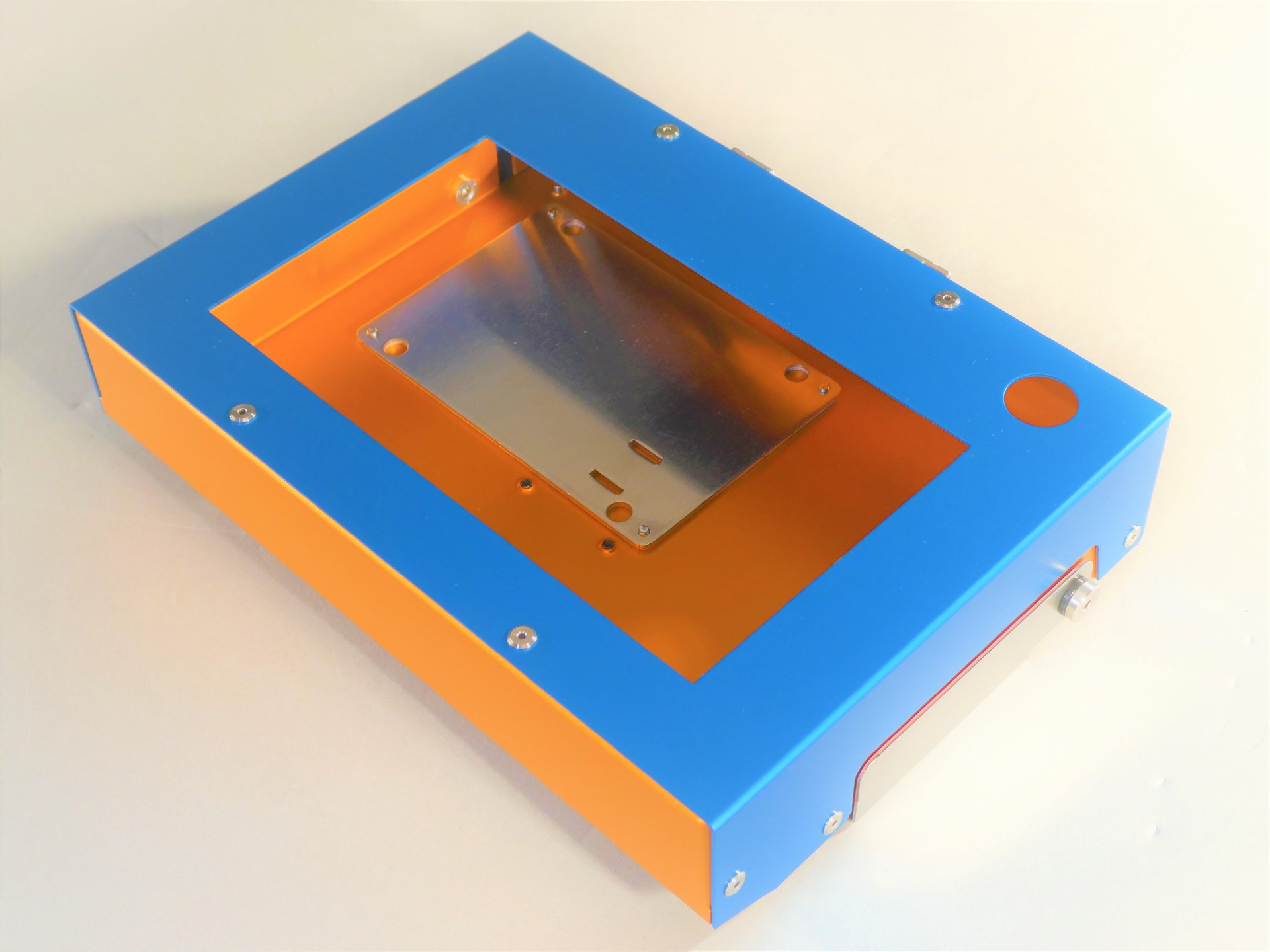

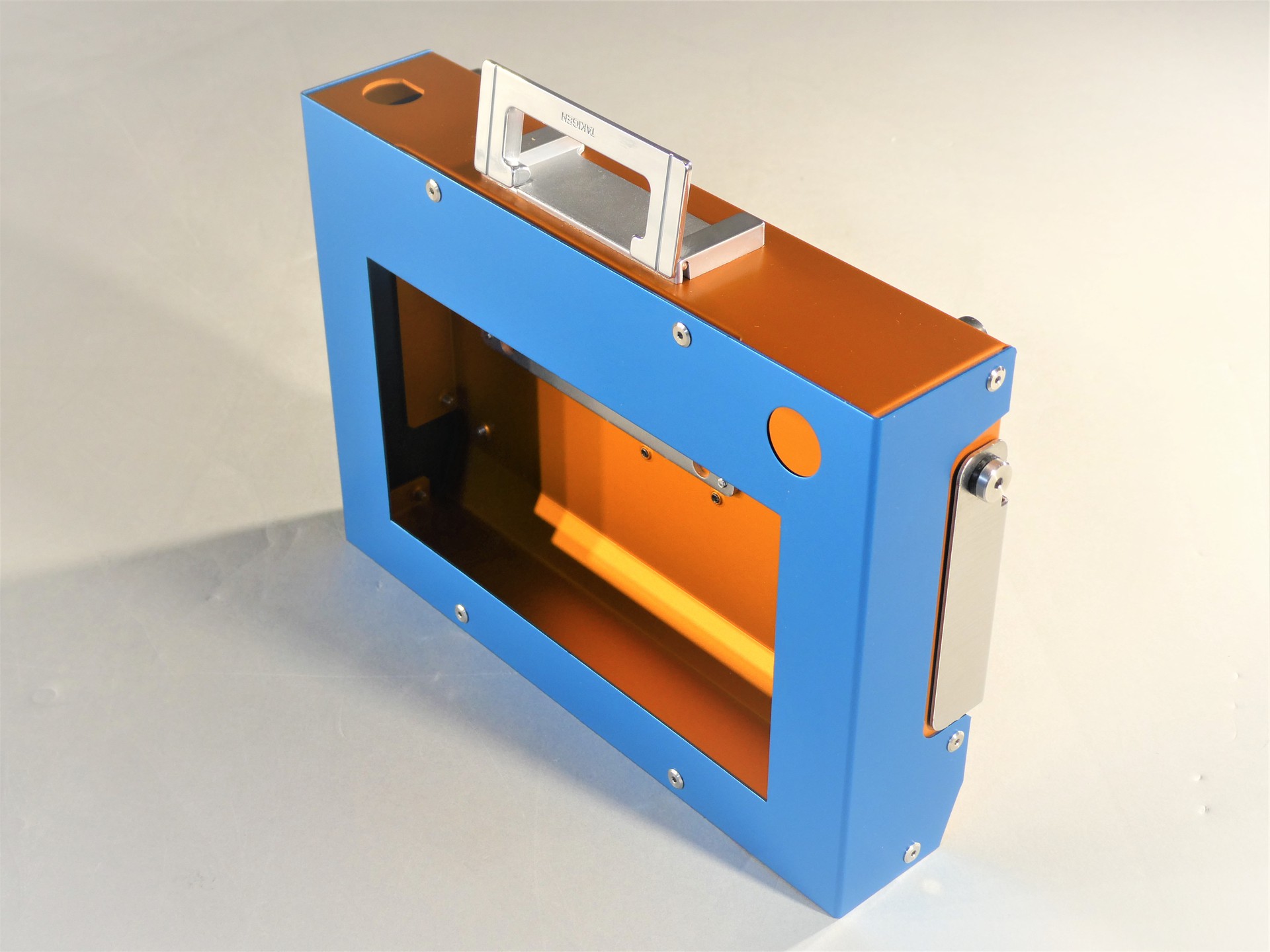

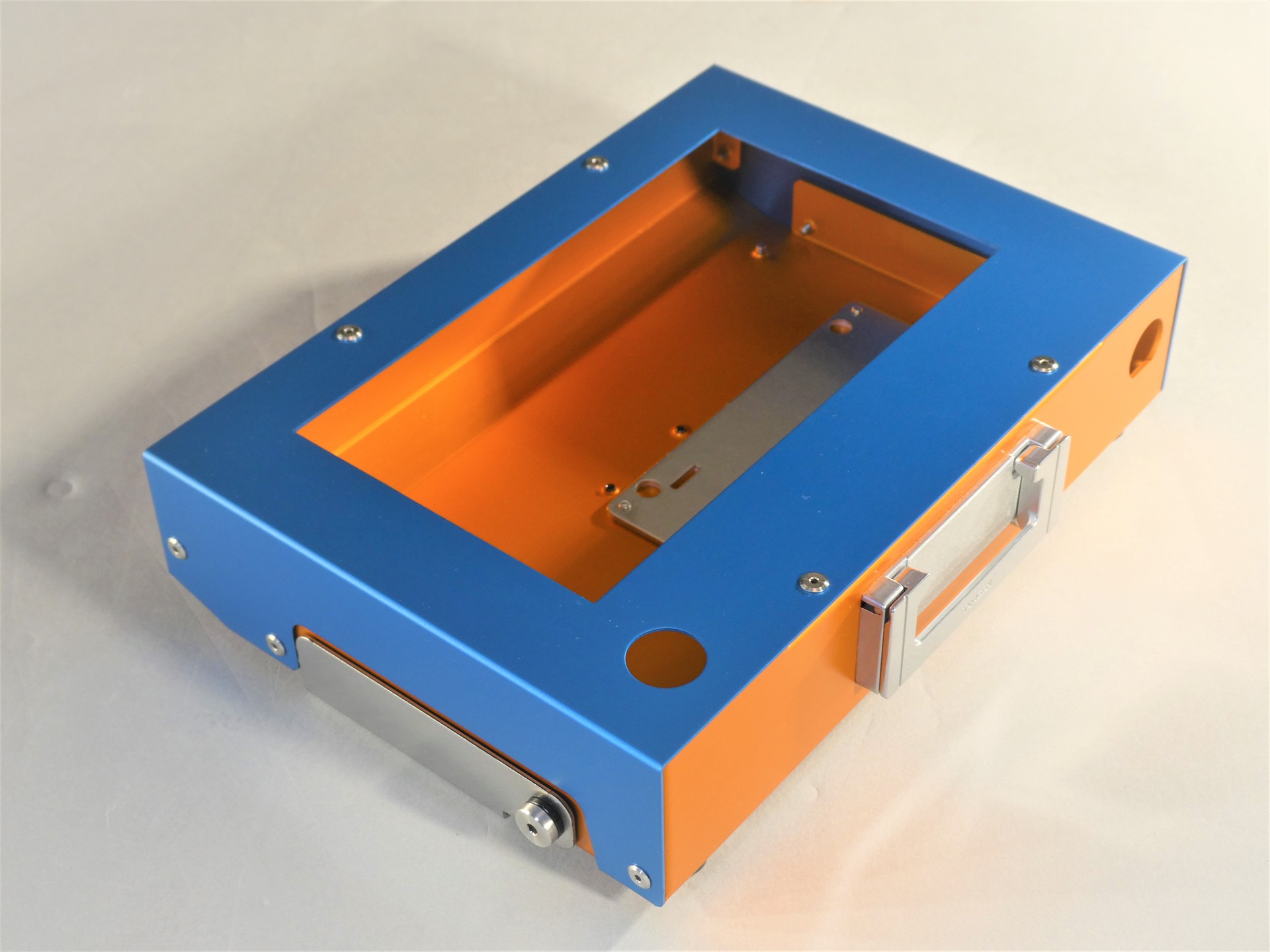

Wired Safety Controller

株式会社 星製作所 (東京都)

  • サイズ: W208 × D48 × H153 mm

  • 精度: ± 0.2 mm

  • プログラム時間: 5 分

  • 加工時間: 10 分/個

  • 加工数量: 2 個

  • 材質: A5052

  • 板厚: 1.0 , 1.5 mm

  • 作品種類: オリジナル品

加工工程

  • 機構の考案

  • 2D/3D設計

  • CAD/CAM

  • パンチング加工

  • 曲げ

  • メッキ

  • 組立

アピールポイント

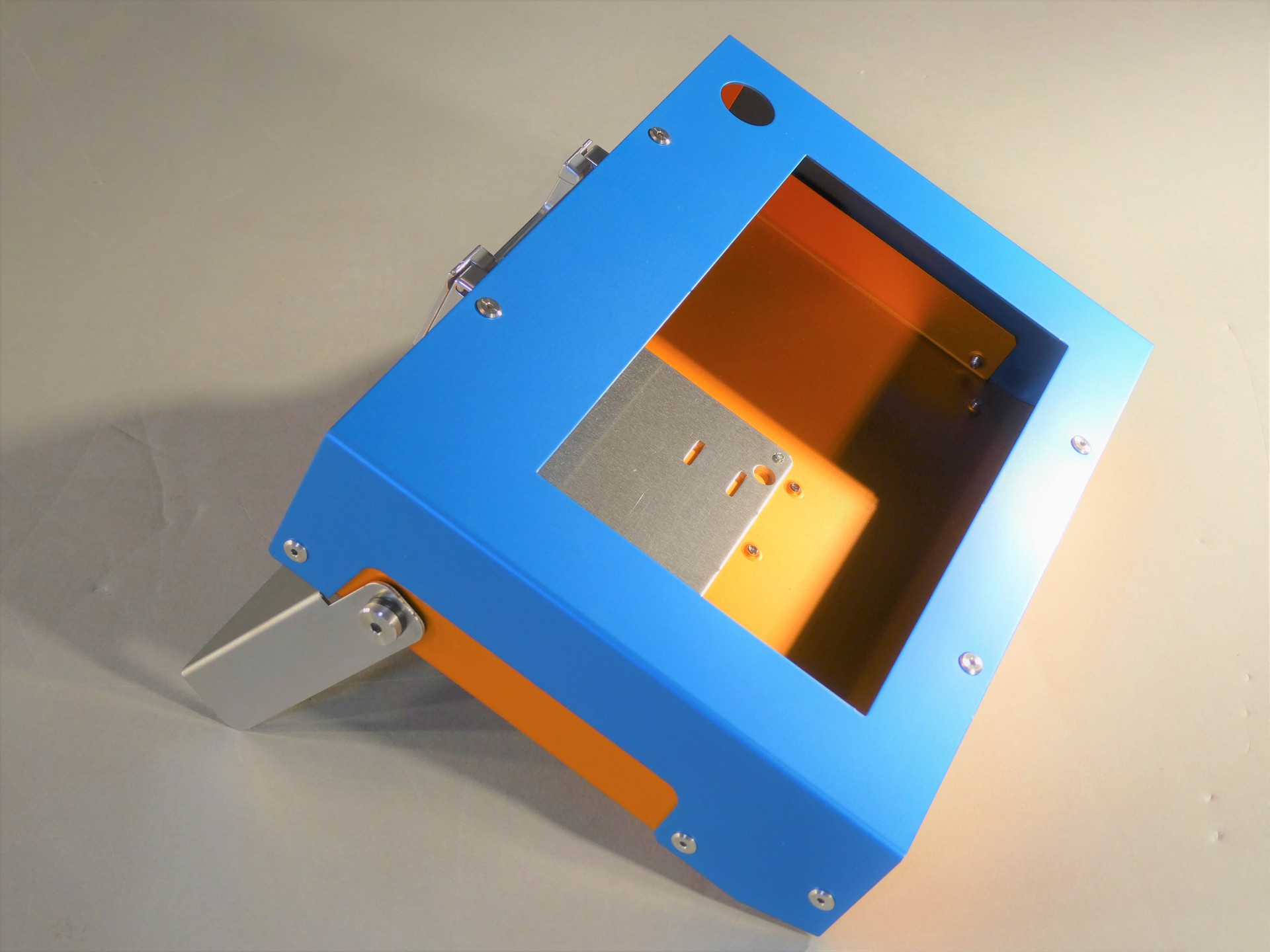

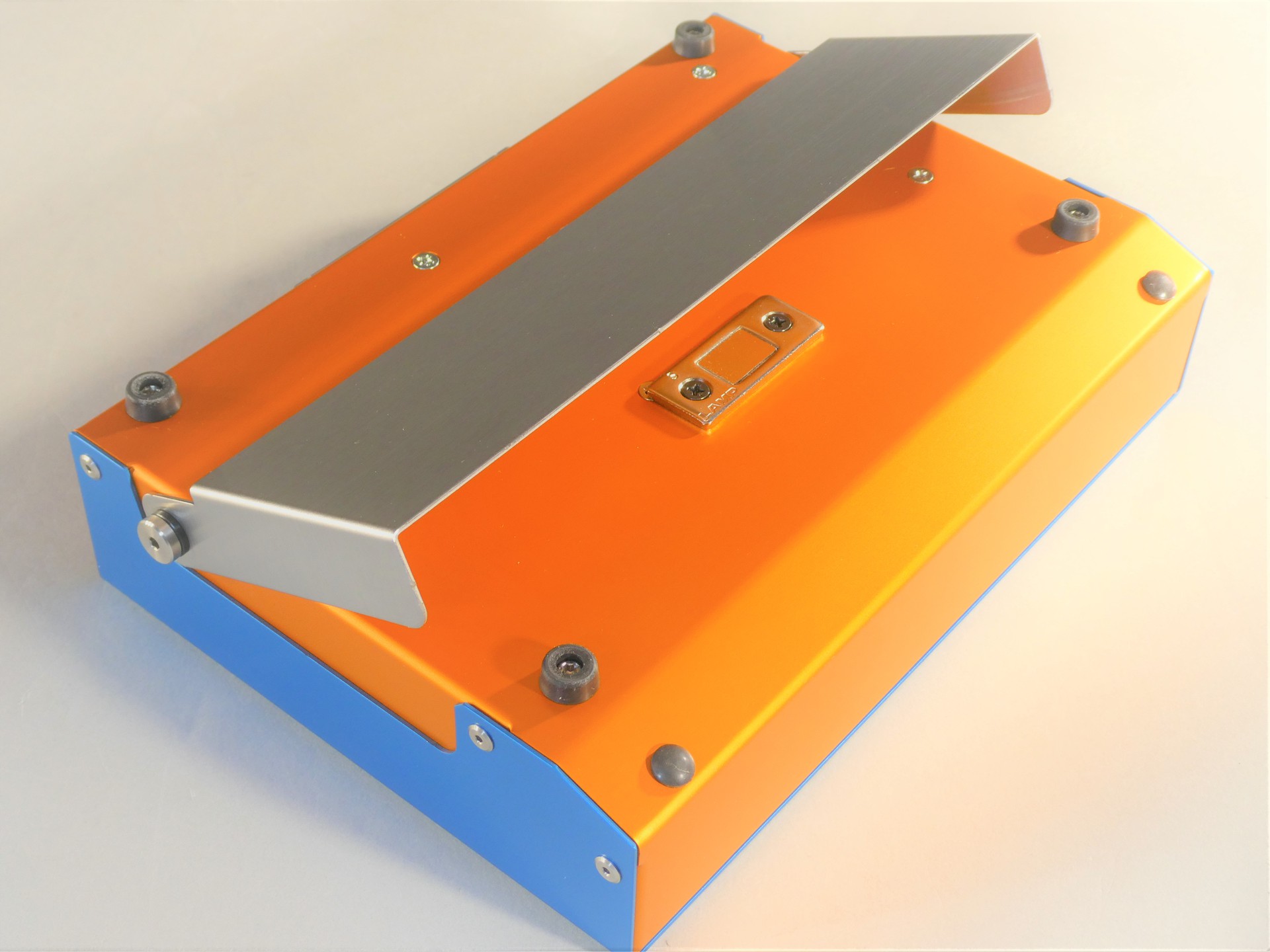

スタンドの機構に市販のトルクヒンジ等を使用せずに、曲げ精度を高めることでワッシャーと特殊ボルトのみとして、安価でシンプルなトルク機構を実現しました。
