第36回優秀板金製品技能フェア

組立品の部 全74作品

組立252

技能賞

昇虹龍

ナサ工業 株式会社 (福岡県)

  • サイズ: W510 × D370 × H590 mm

  • 精度: ± - mm

  • プログラム時間: 200 分

  • 加工時間: 21000 分/個

  • 加工数量: 1 個

  • 材質: SUS304

  • 板厚: 0.8~3.0 mm

  • 作品種類: オリジナル品

加工工程

  • 2D/3D設計

  • CAM

  • ブランク

  • 曲げ

  • 溶接

  • 塗装

アピールポイント

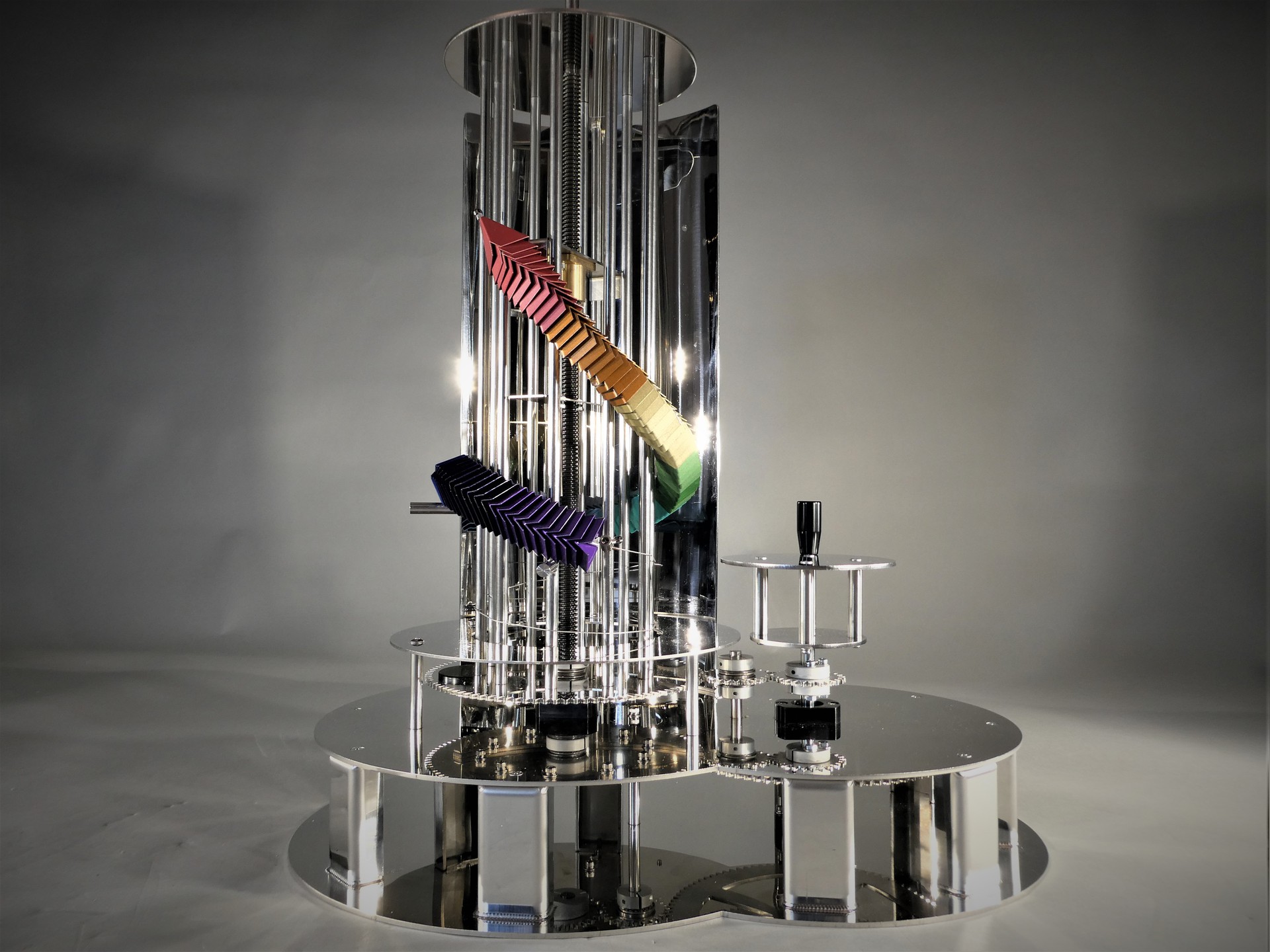

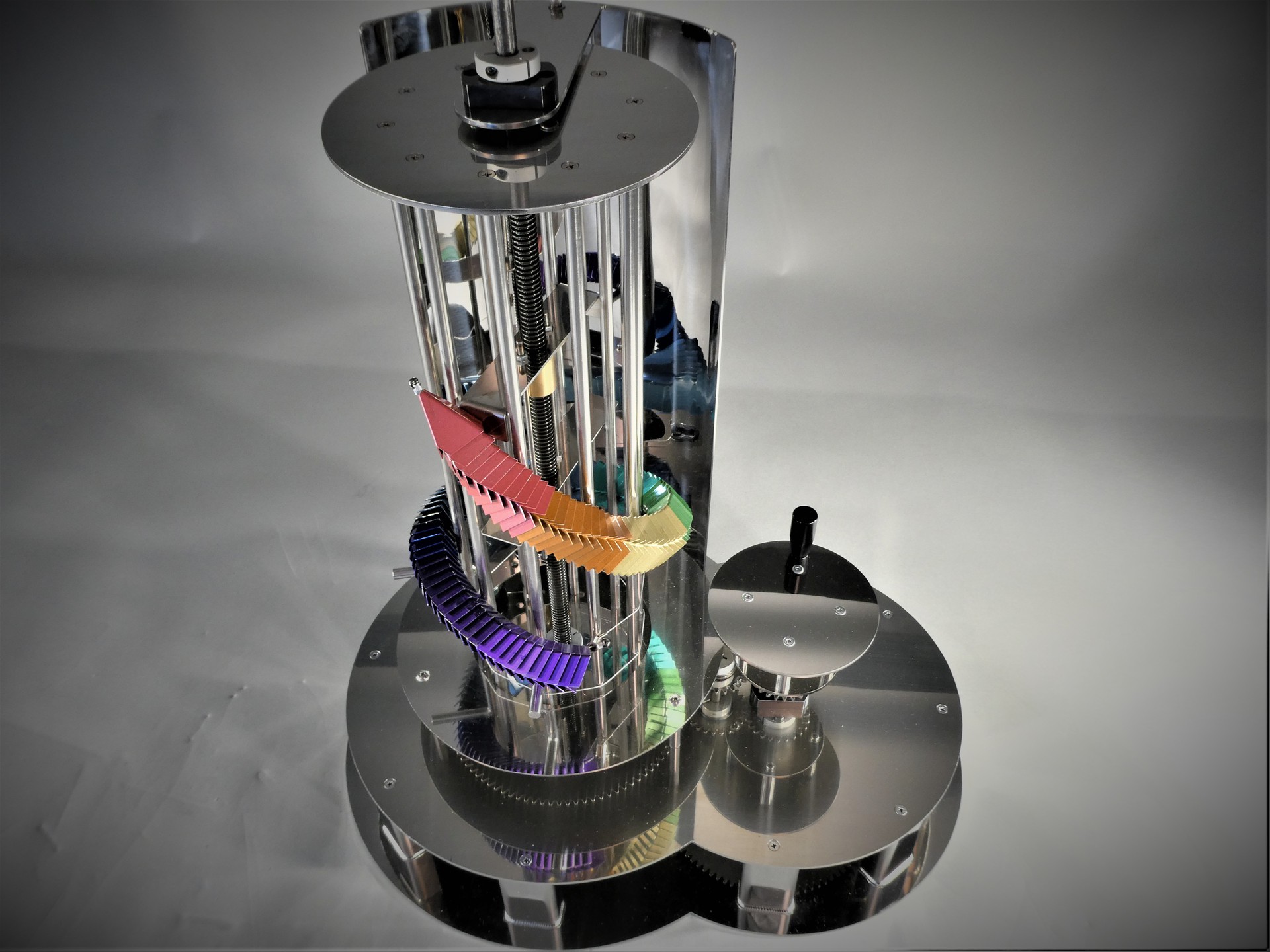

螺旋回転の再現を目指して製作を進めました。

製作メンバーで検討を重ねて、螺旋回転を再現するには、回転と昇降運動を組合わせる必要があると考えました。

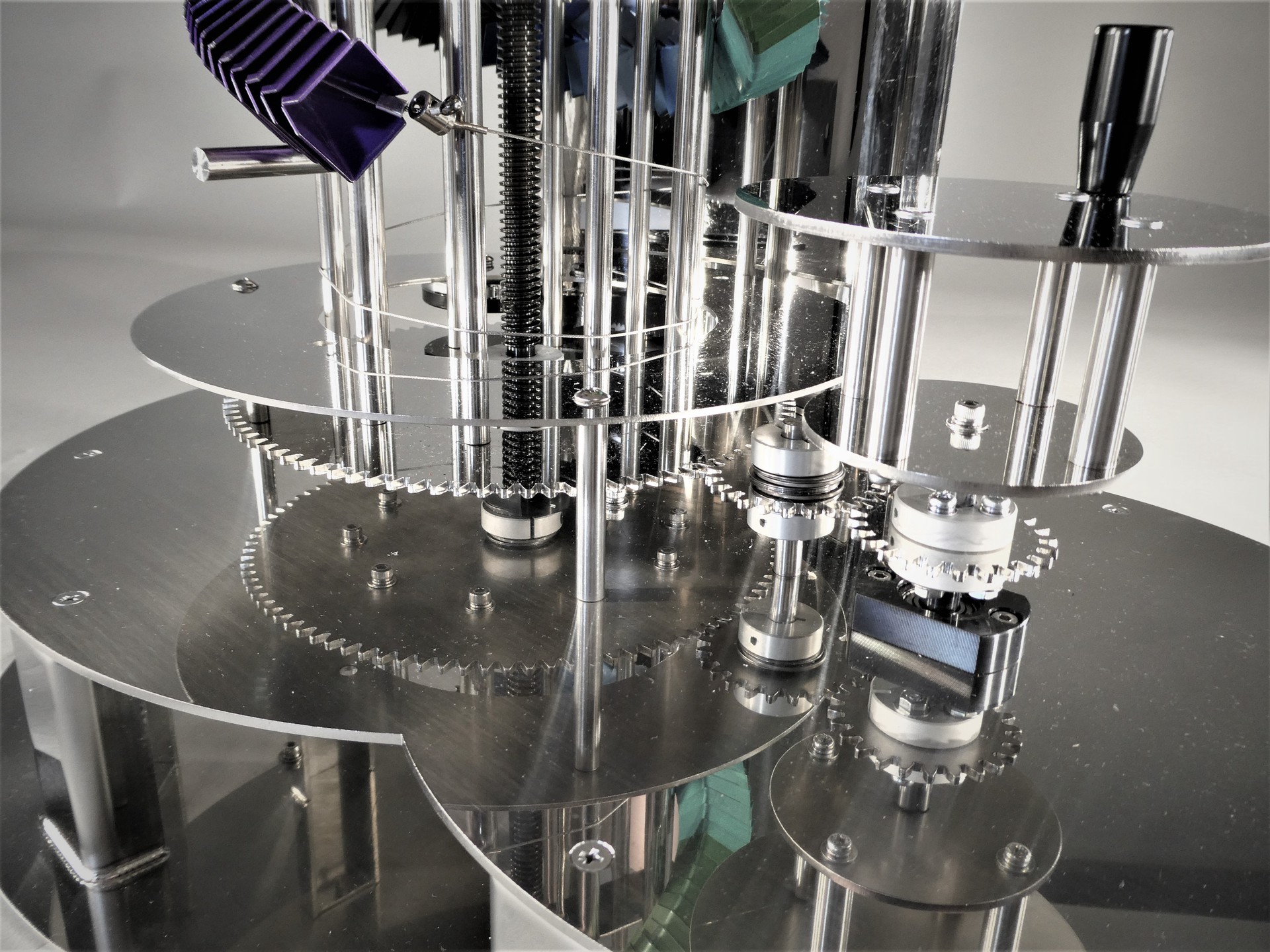

回転は板金加工で製作した複数の歯車を嚙み合わせて発生させました。

スムースな回転を得るために歯車のサイズを調整しながら最適な嚙み合わせになる歯車を選定しました。

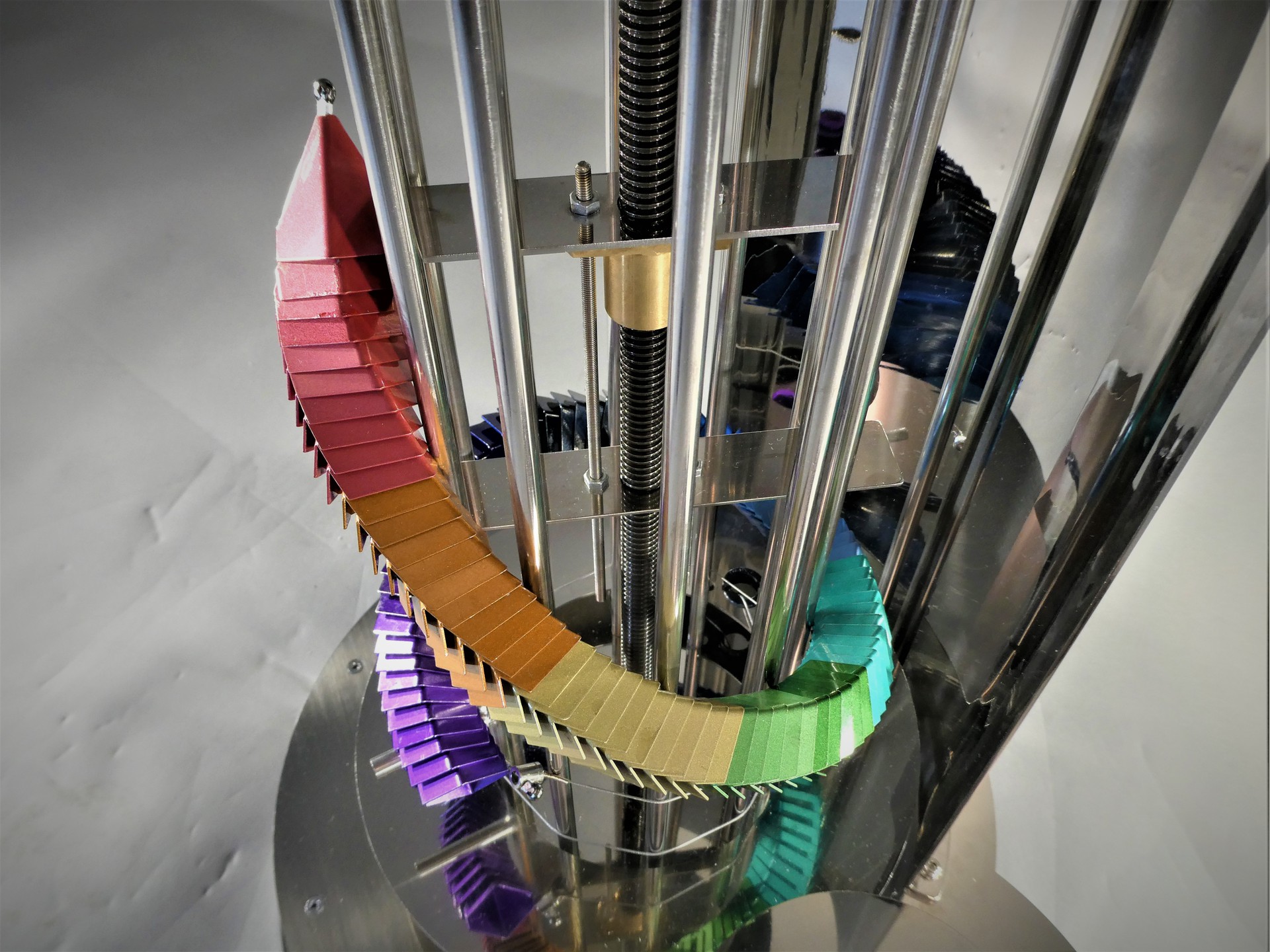

昇降は中心のシャフトの台形ネジが回転することで、龍の頭と繋げられた台形ナットが上下することでクリアしました。

これらの回転と昇降の要素を組合わせることで螺旋回転を再現しています。

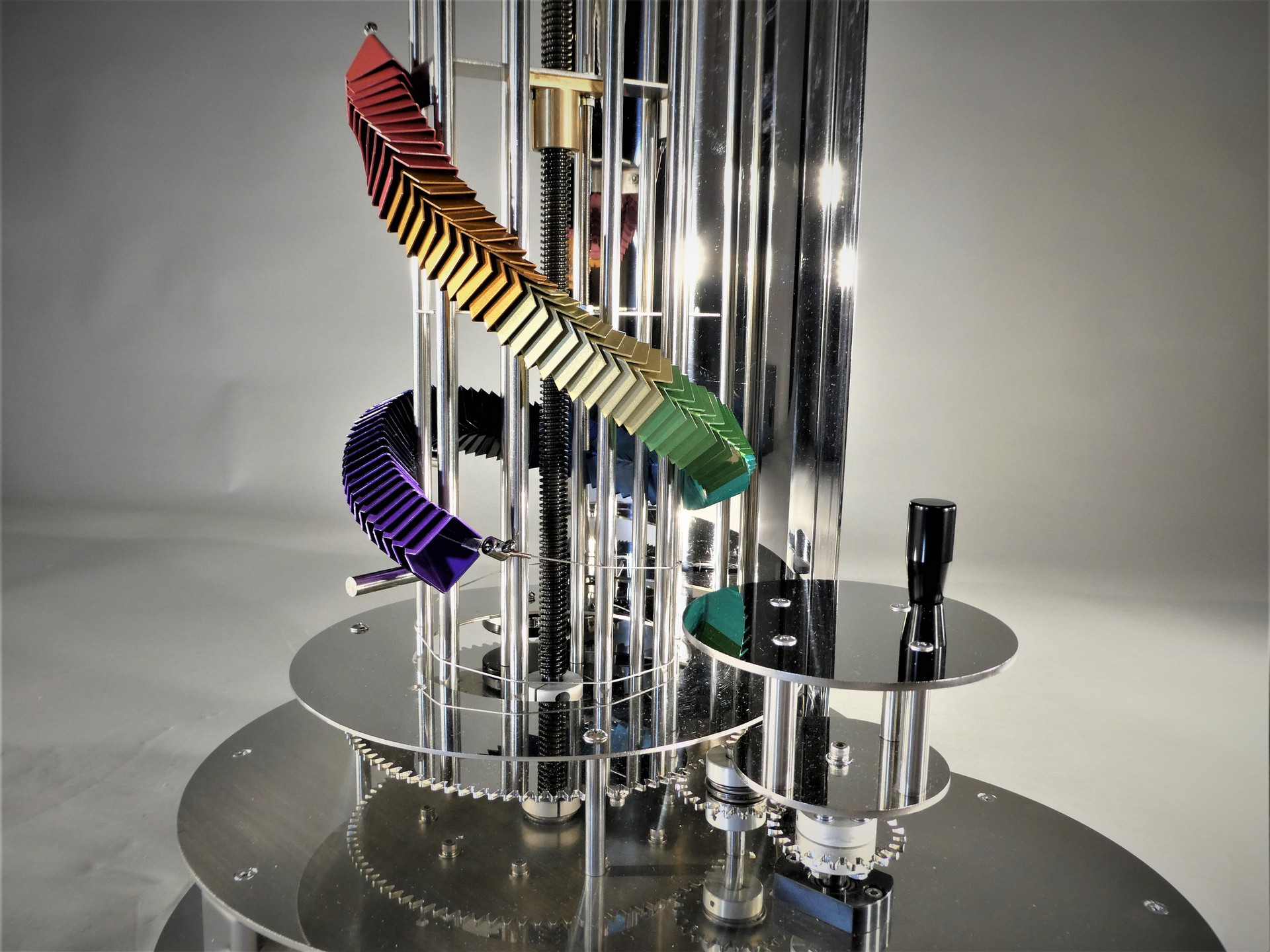

また、螺旋回転を視認できるように、円錐形のカップを100個連ならせて追従出来るように組立てました。カップには虹色のグラデーションの塗装を施して見ごたえのある仕上がりとなりました。
