第36回優秀板金製品技能フェア

組立品の部 全74作品

組立250

技能奨励賞

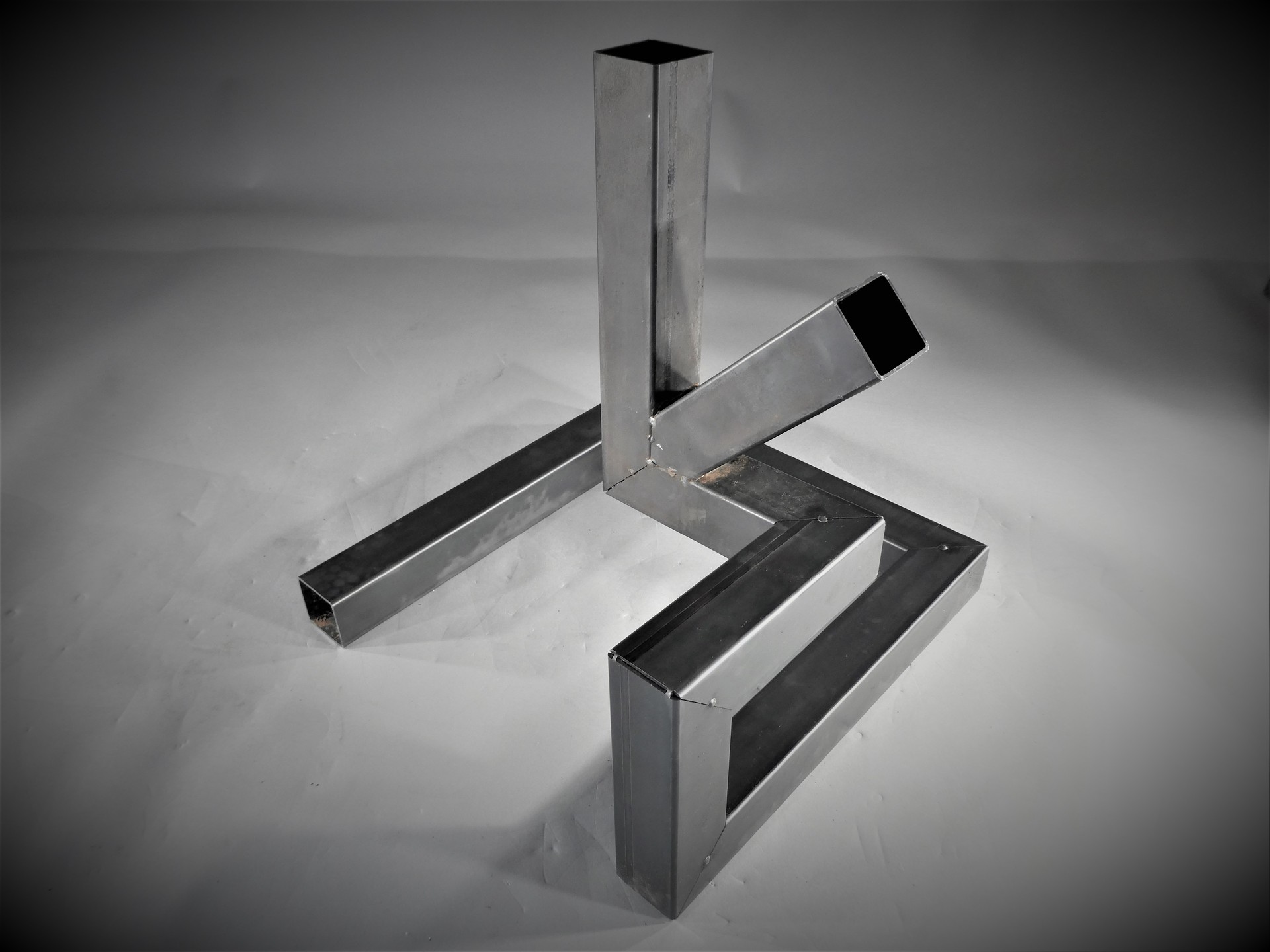

ロケットストーブ

山鴻鉄工 株式会社 (愛知県)

  • サイズ: W400 × D400 × H445 mm

  • 精度: ± 0.5 mm

  • プログラム時間: 30 分

  • 加工時間: 30 分/個

  • 加工数量: 1 個

  • 材質: SS400

  • 板厚: 2.3 mm

  • 作品種類: オリジナル品

加工工程

  • 2D/3D設計

  • CAD/CAM

  • レーザ加工

  • 曲げ

  • 溶接

アピールポイント

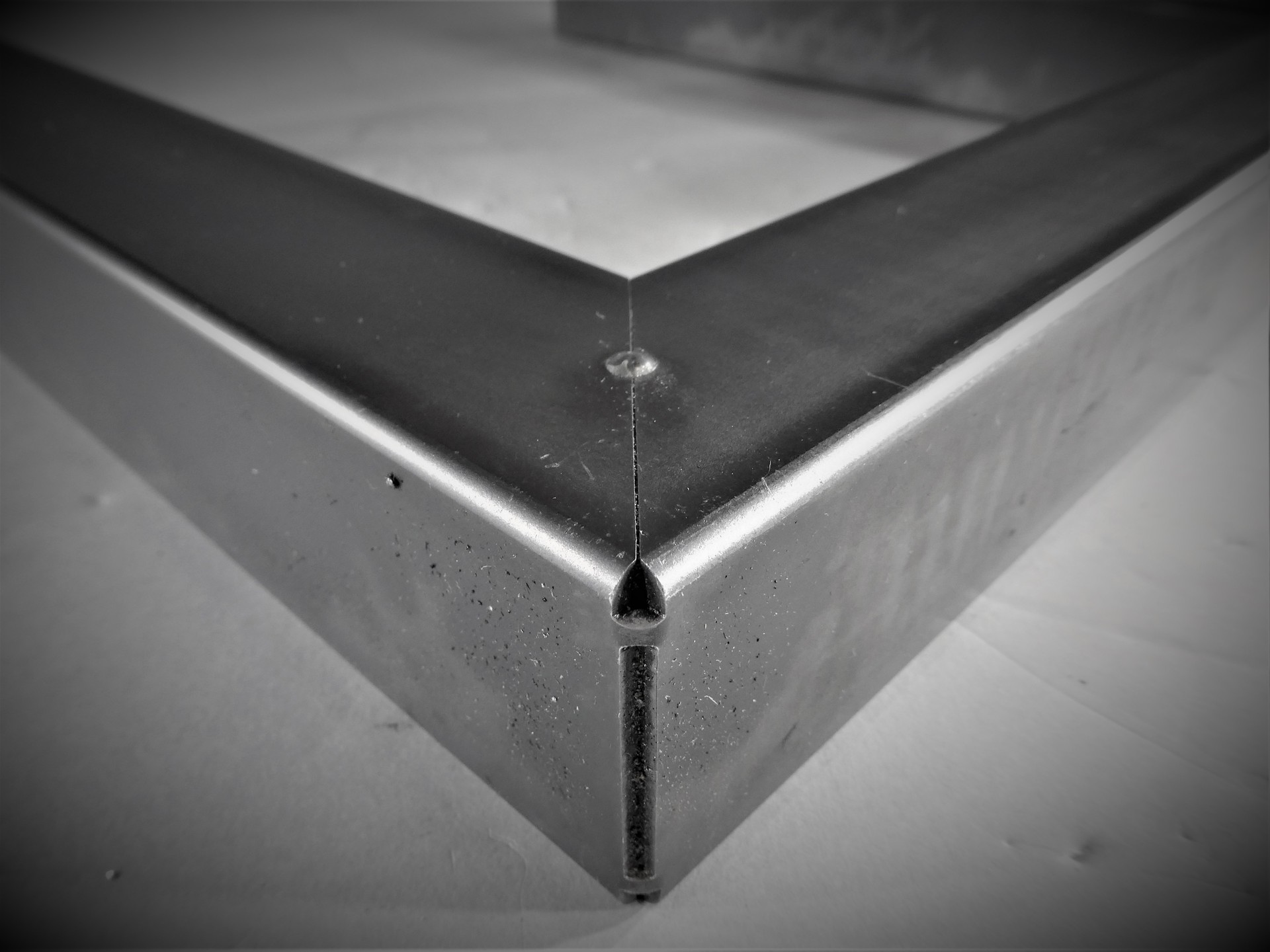

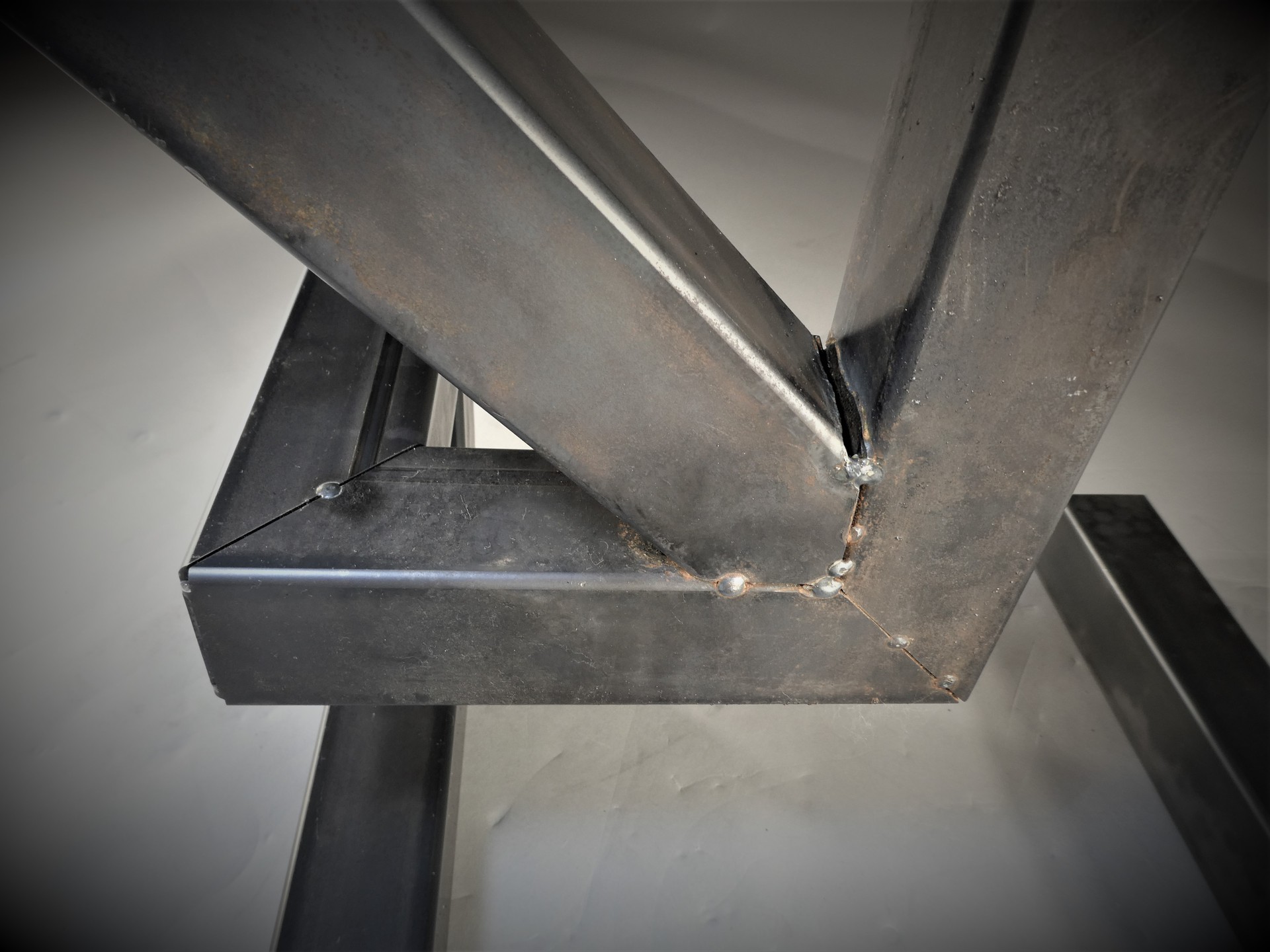

一本の角材から切断、曲げまでのをプログラム作成から切断、曲げ、点付けまで短時間で作成しました。

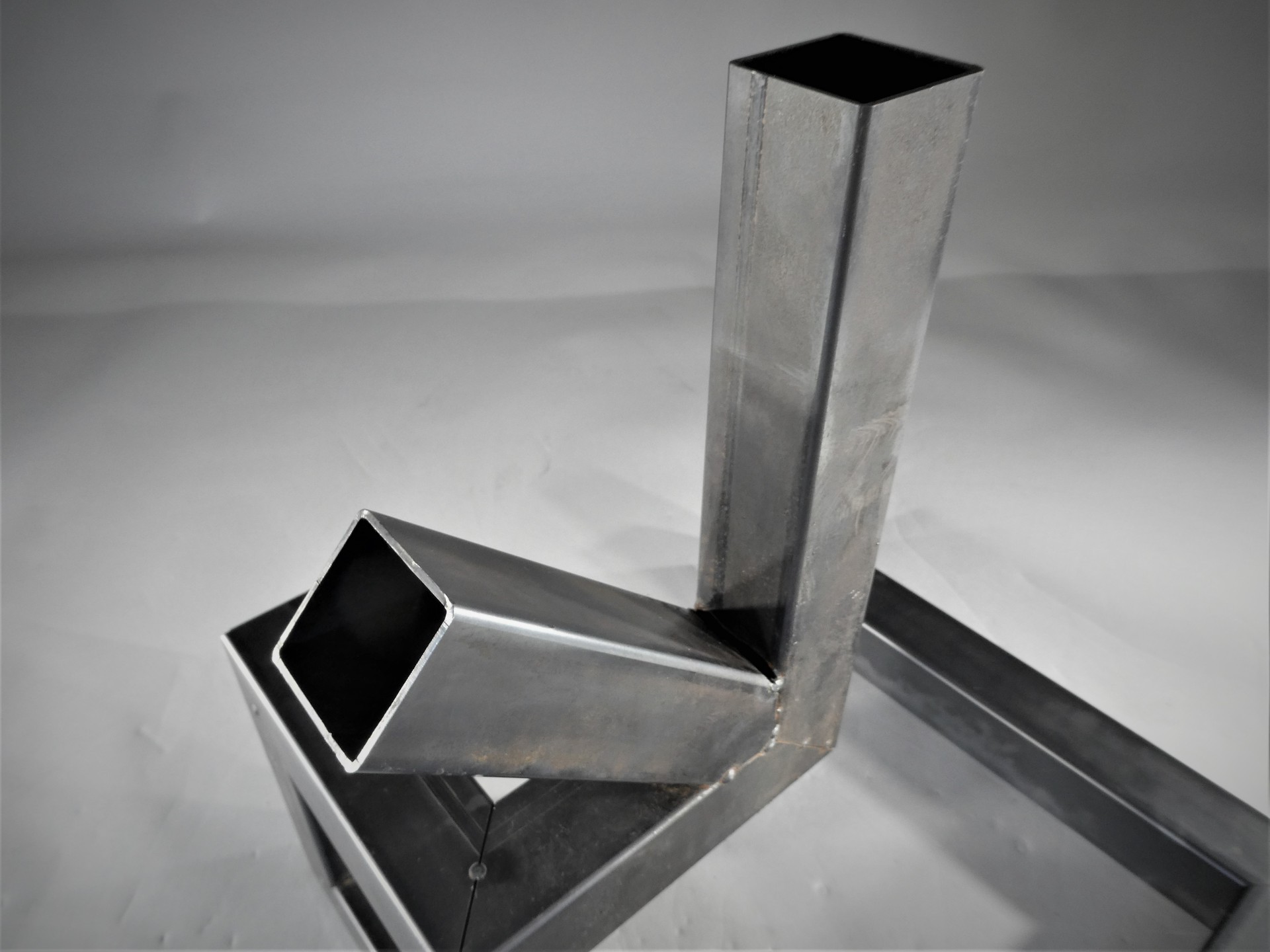

吸い込み口も長いため少量の材料でも高い火力が出せます。

材料供給口が狭く燃料が尽きやすく火力の持続性に難があります。

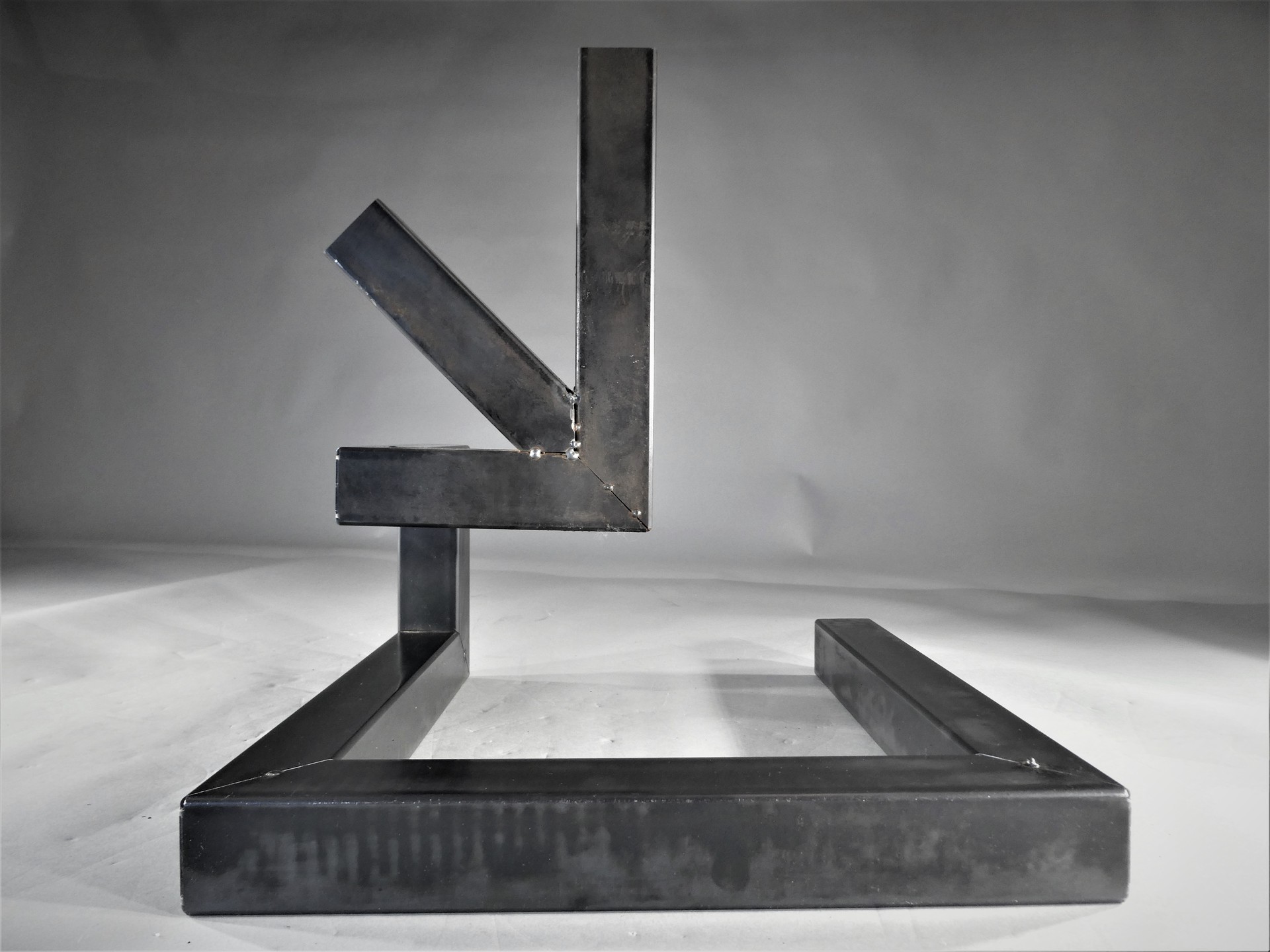

燃えカスも上部より水を流せばすぐに出せますが、大きいことが難点で、ずっしりした形状から転倒などの危険はない安全設計です。
