第36回優秀板金製品技能フェア

組立品の部 全74作品

組立249

技能奨励賞

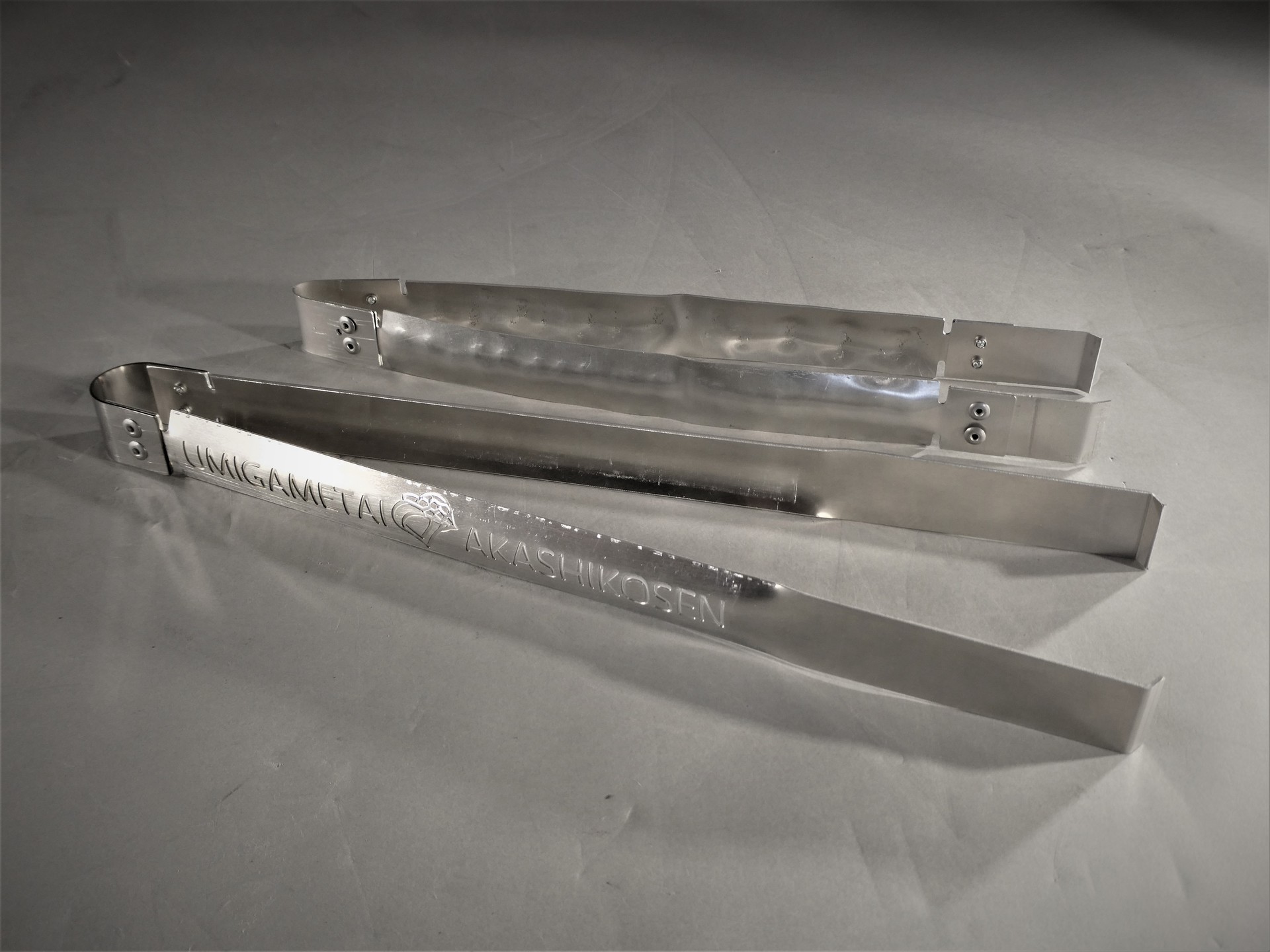

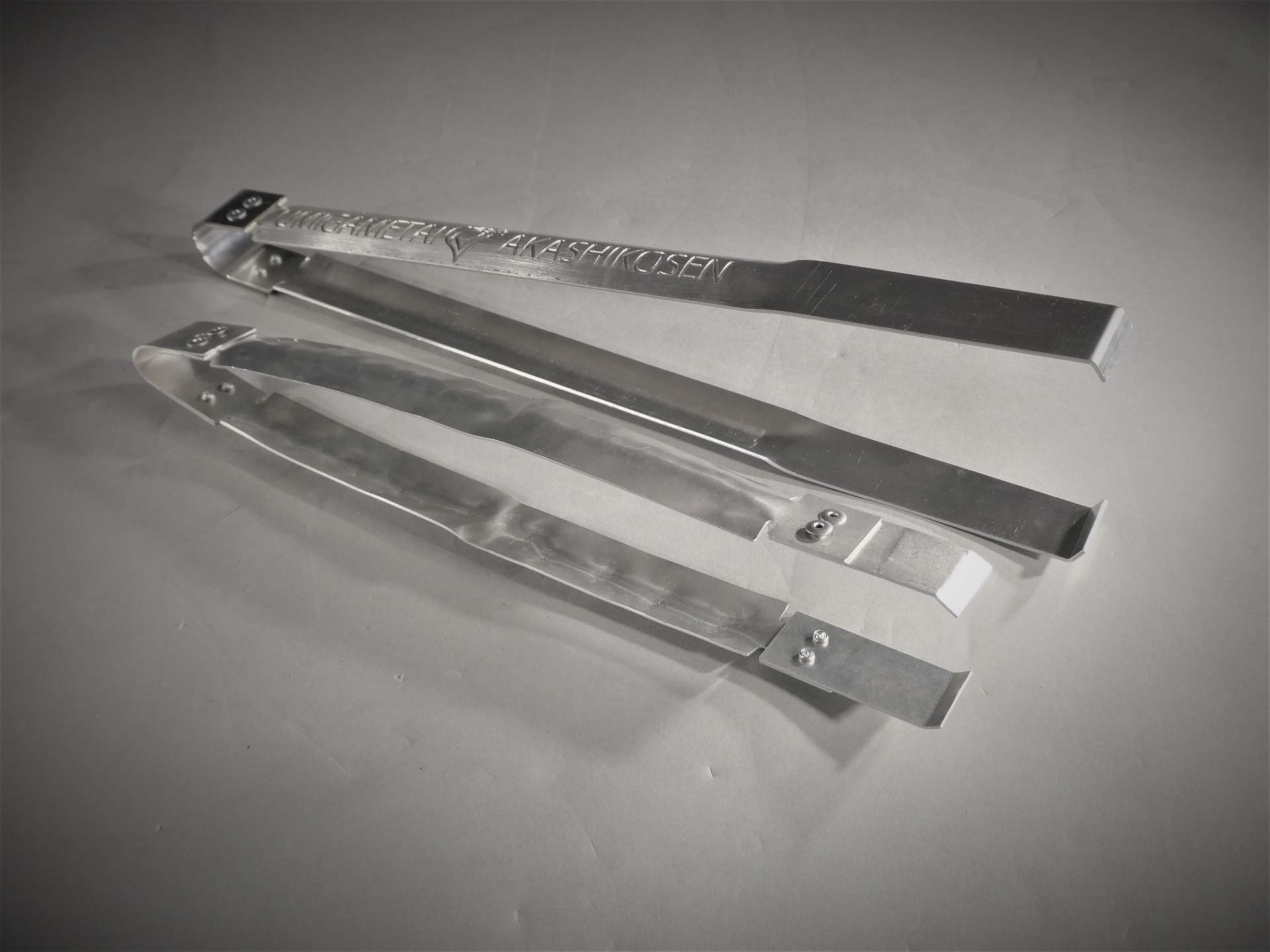

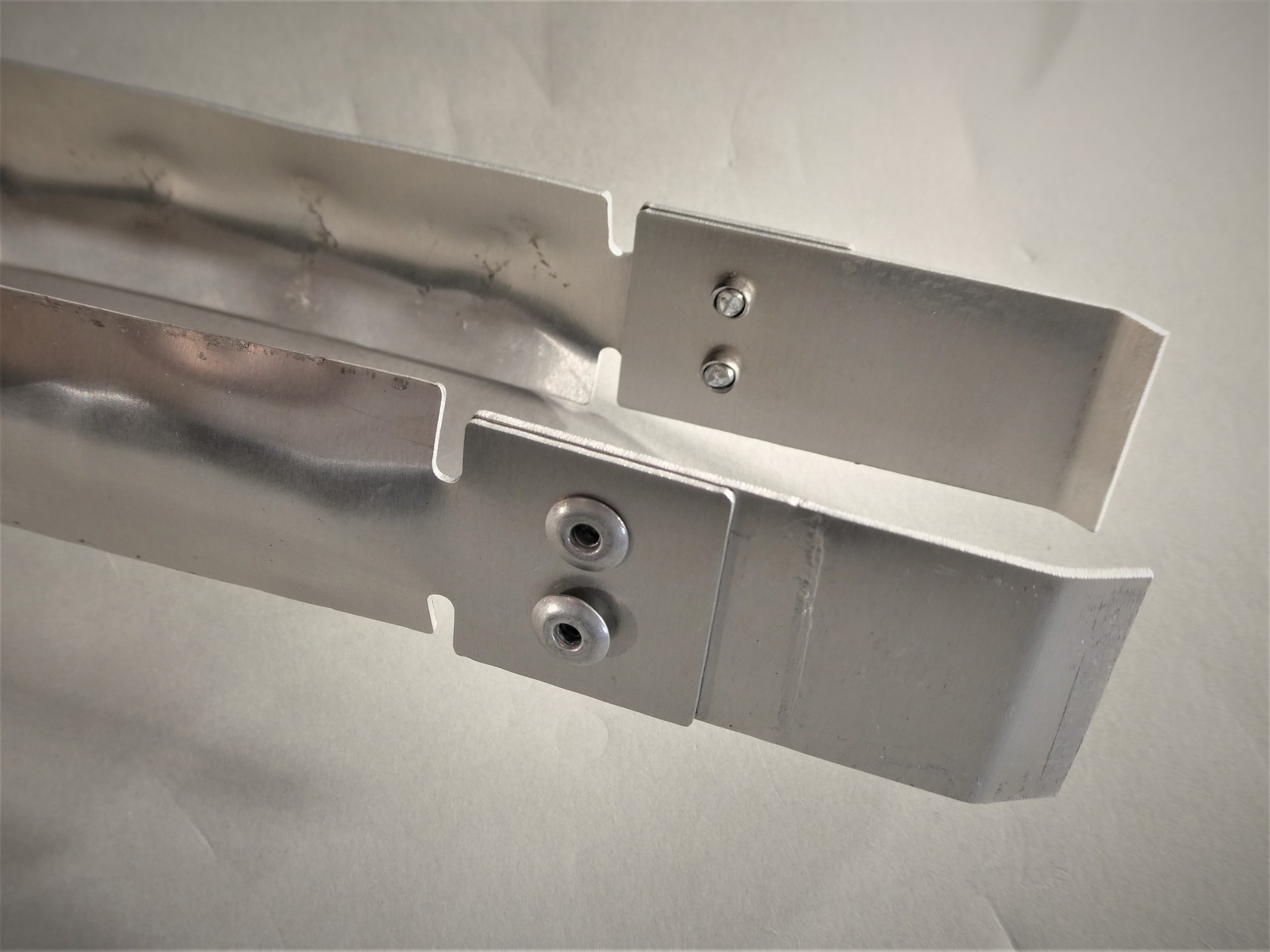

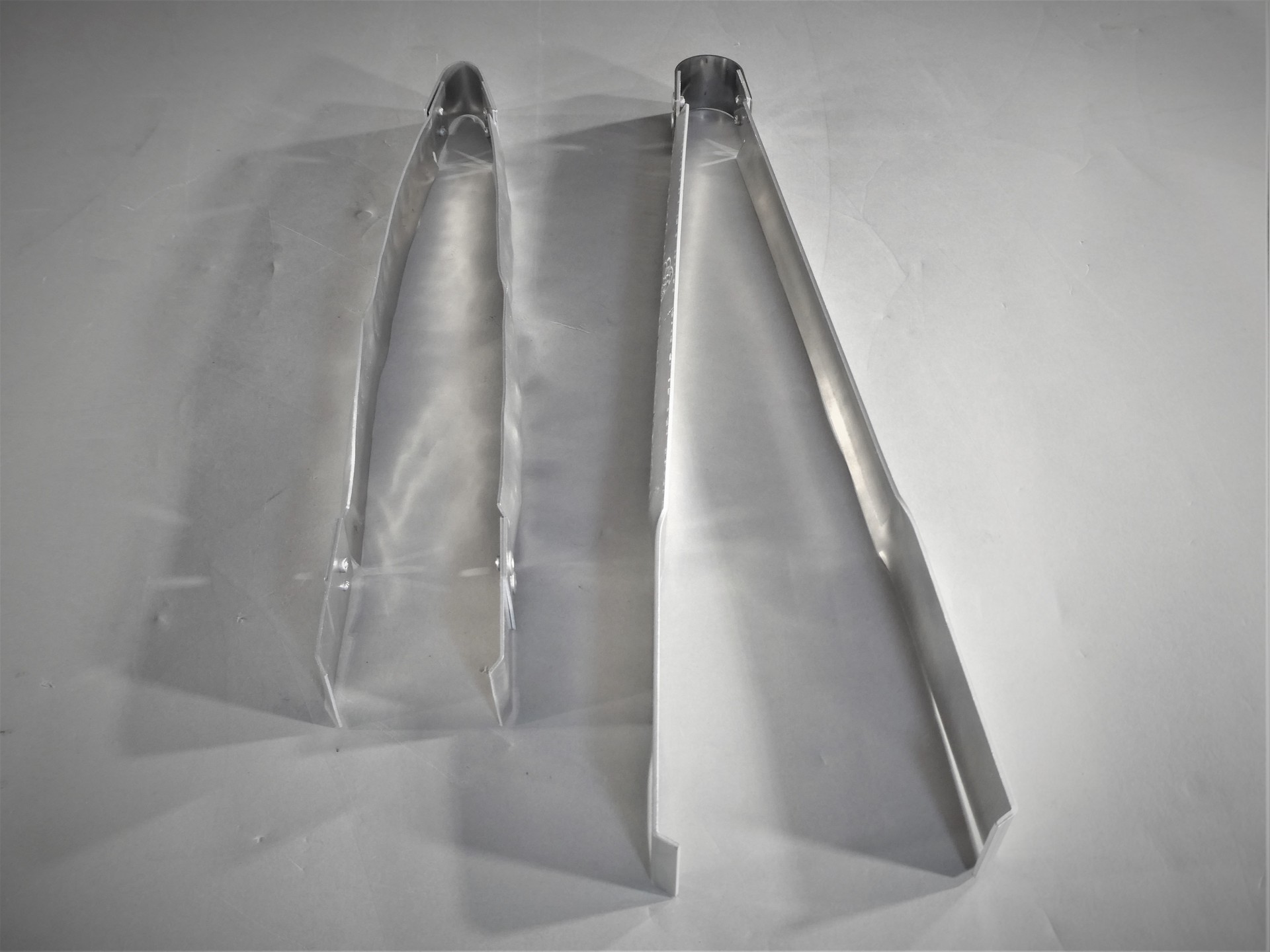

トング

明石工業高等専門学校 (兵庫県)

  • サイズ: W400 × D100 × H30 mm

  • 精度: ± 1 mm

  • プログラム時間: 60 分

  • 加工時間: 2 分/個

  • 加工数量: 30 個

  • 材質: アルミ(A5052)

  • 板厚: 2 mm

  • 作品種類: オリジナル品

加工工程

  • 機構の考案

  • レーザ加工

  • 治具(金型含む)加工

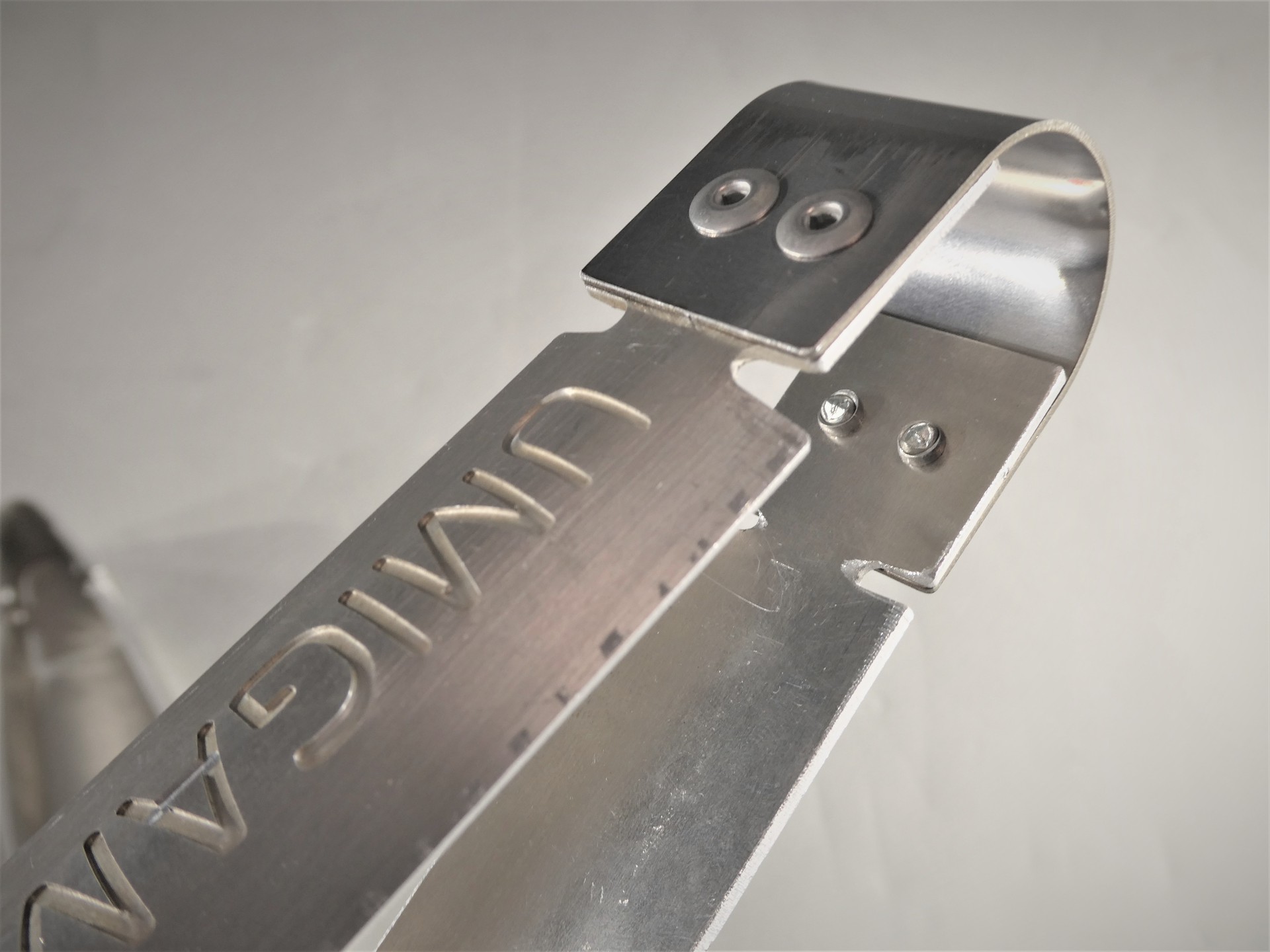

  • 文字彫り

  • 曲げ

  • 組立

アピールポイント

学生活動の一環で,ボランティア活動をしている団体への寄贈用にトングへの文字彫りの相談があり,いっそトングを1から製作しようとなり,設計支援しました。

学生と相談しながら考えた寸法に合わせるため,金型から製作して2度の形状変更を経てこの形状となりました。
