第36回優秀板金製品技能フェア

組立品の部 全74作品

組立244

技能奨励賞

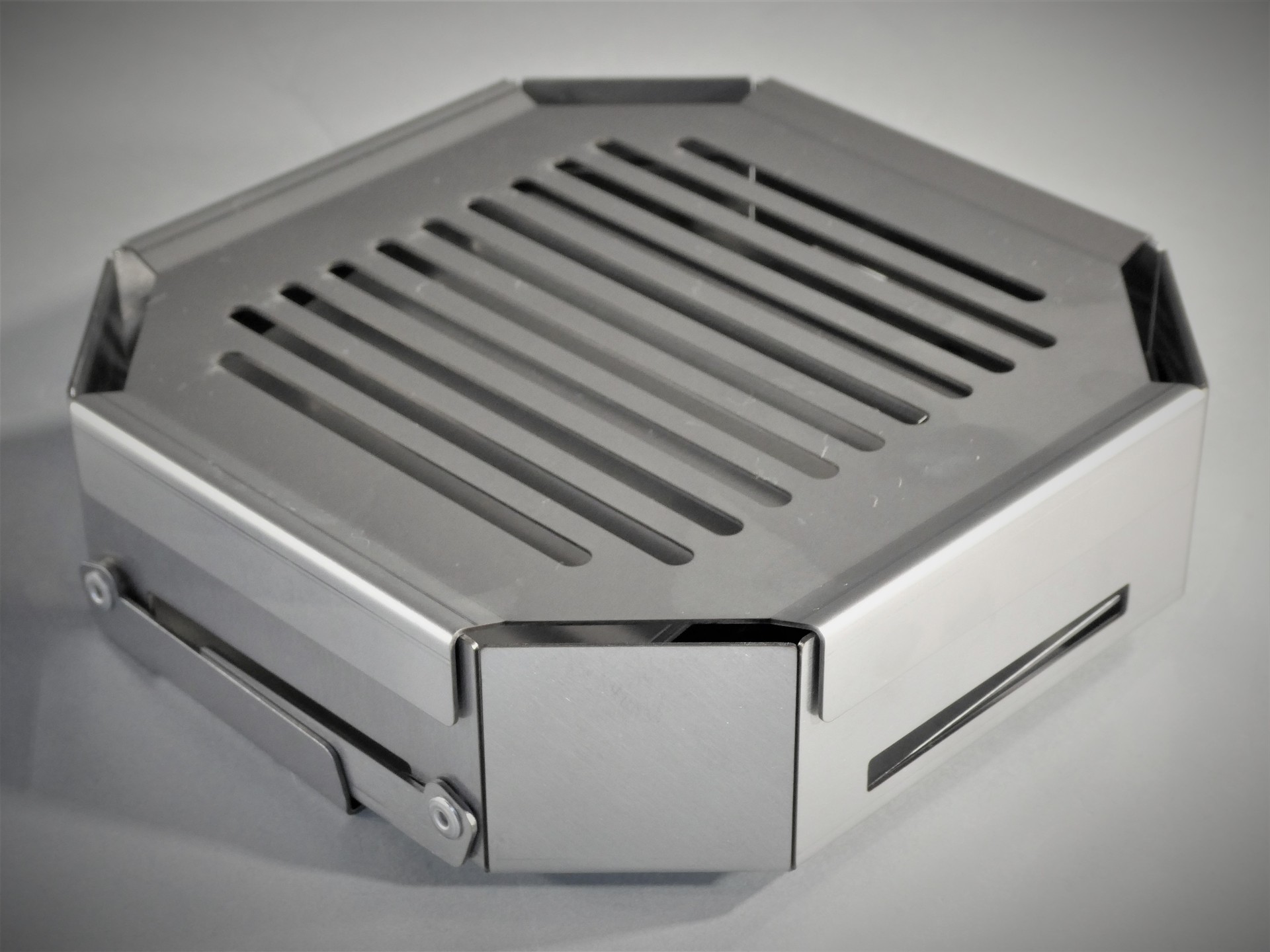

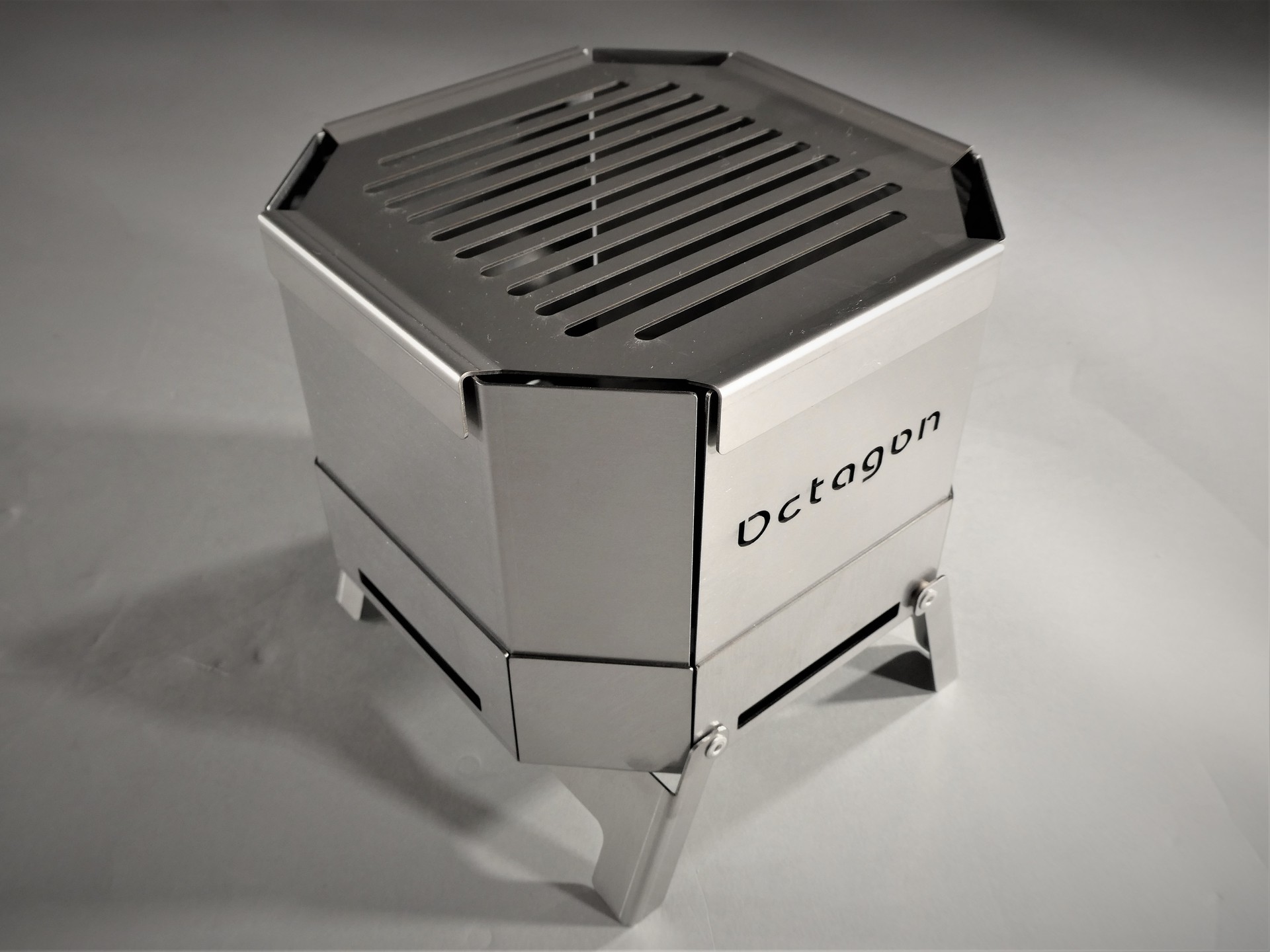

コンパクトBBQコンロ

株式会社 小野製作所 (宮城県)

  • サイズ: W155 × D155 × H160 mm

  • 精度: ± 0.2 mm

  • プログラム時間: 240 分

  • 加工時間: 30 分/個

  • 加工数量: 1 個

  • 材質: ステンレス(SUS430)

  • 板厚: 1 mm

  • 作品種類: オリジナル品

加工工程

  • 機構の考案

  • 2D/3D設計

  • CAD/CAM

  • プログラム

  • レーザ加工

  • 曲げ

  • 組立

アピールポイント

1~2人用でソロキャンプはもちろん、子供でも調理を楽しめるBBQコンロです。

販売を前提とした製品でコストを考慮して、本体の材質はSUS430です。焼き網の材質は耐久性を考えてSUS304としました。

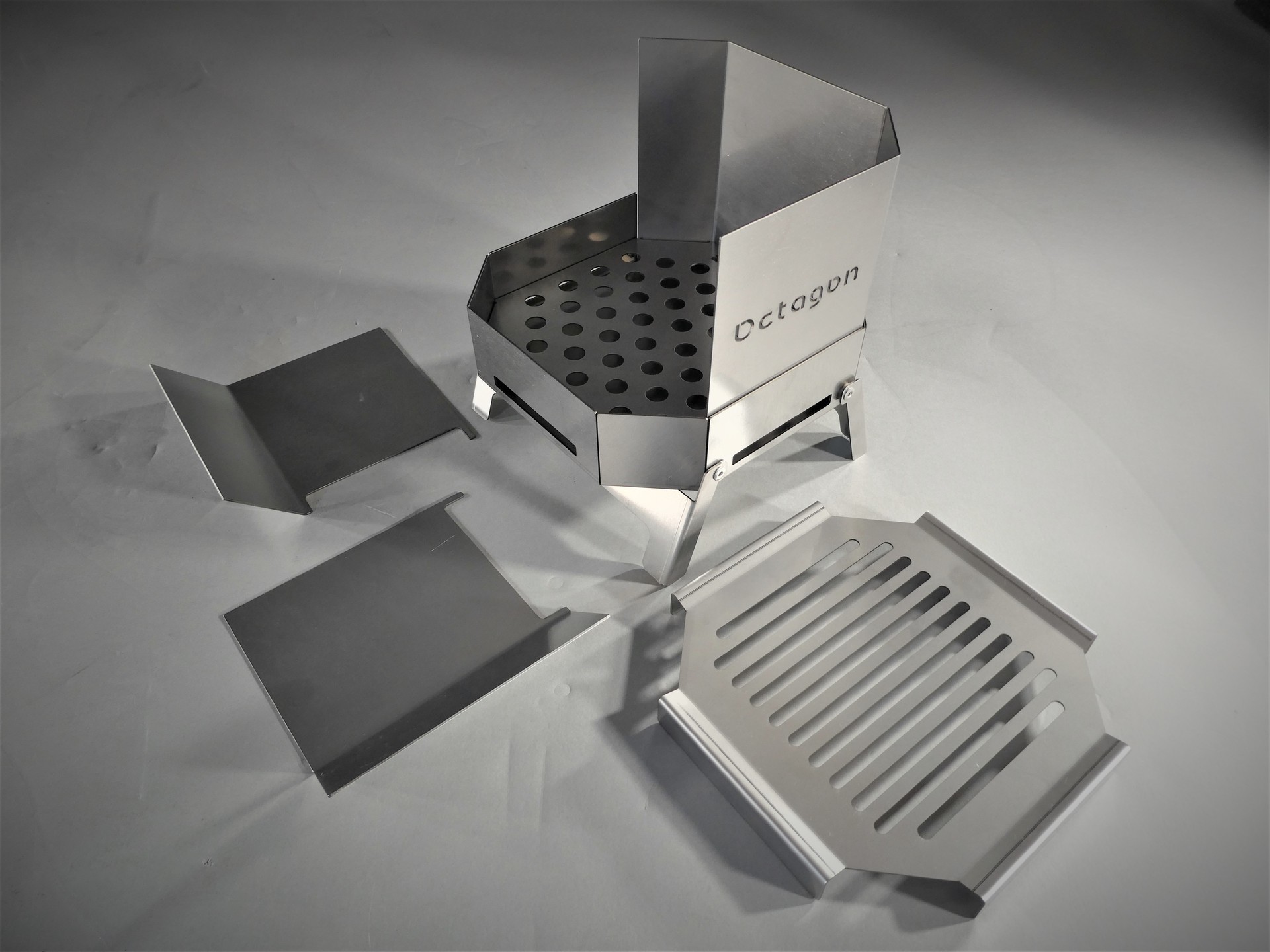

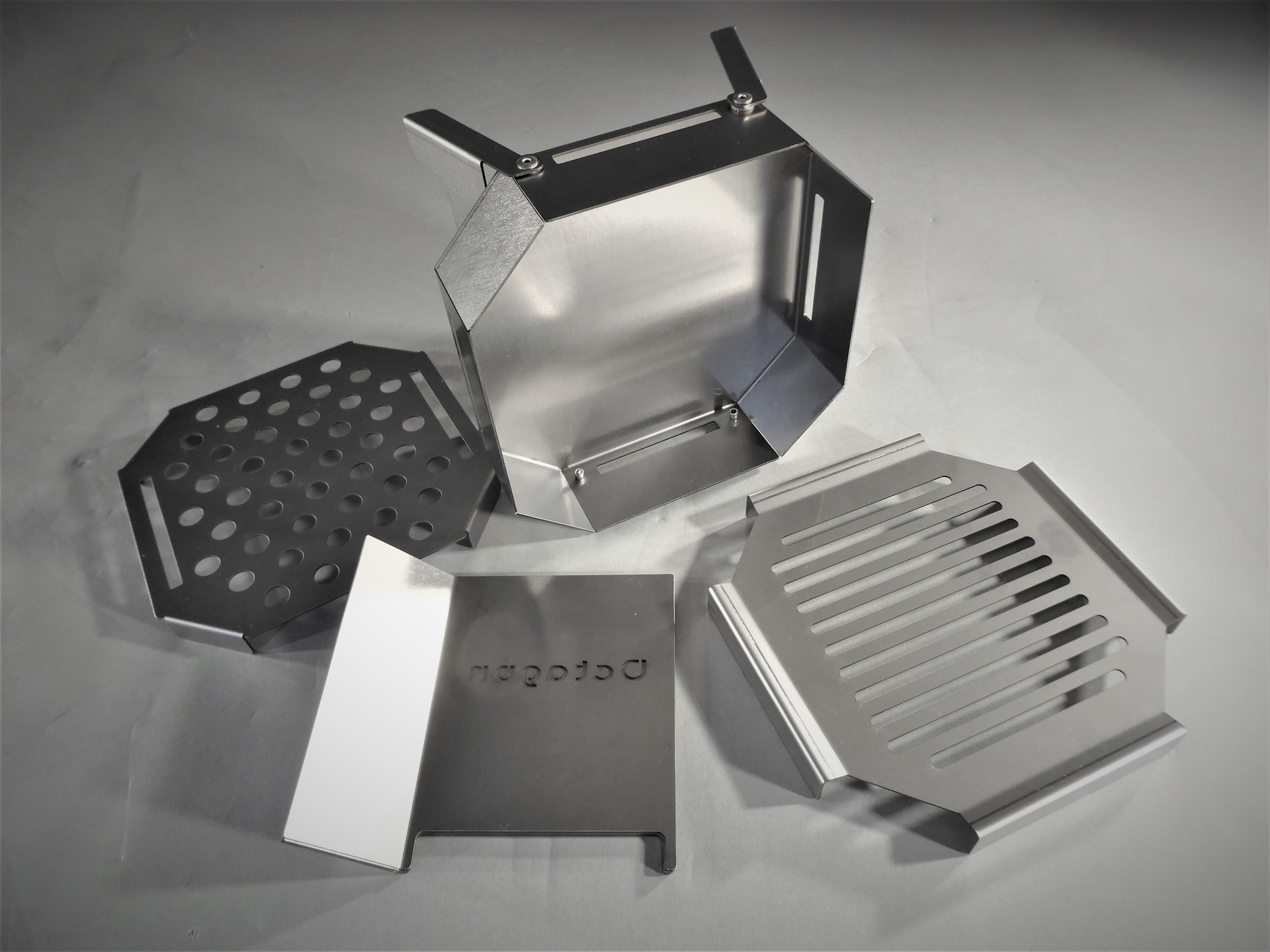

組立ては子供でも組立られるようにと、使用後に洗う際に、自宅のシンクでも洗えるように、簡単な形状のパーツの組み合わせに設計しました。

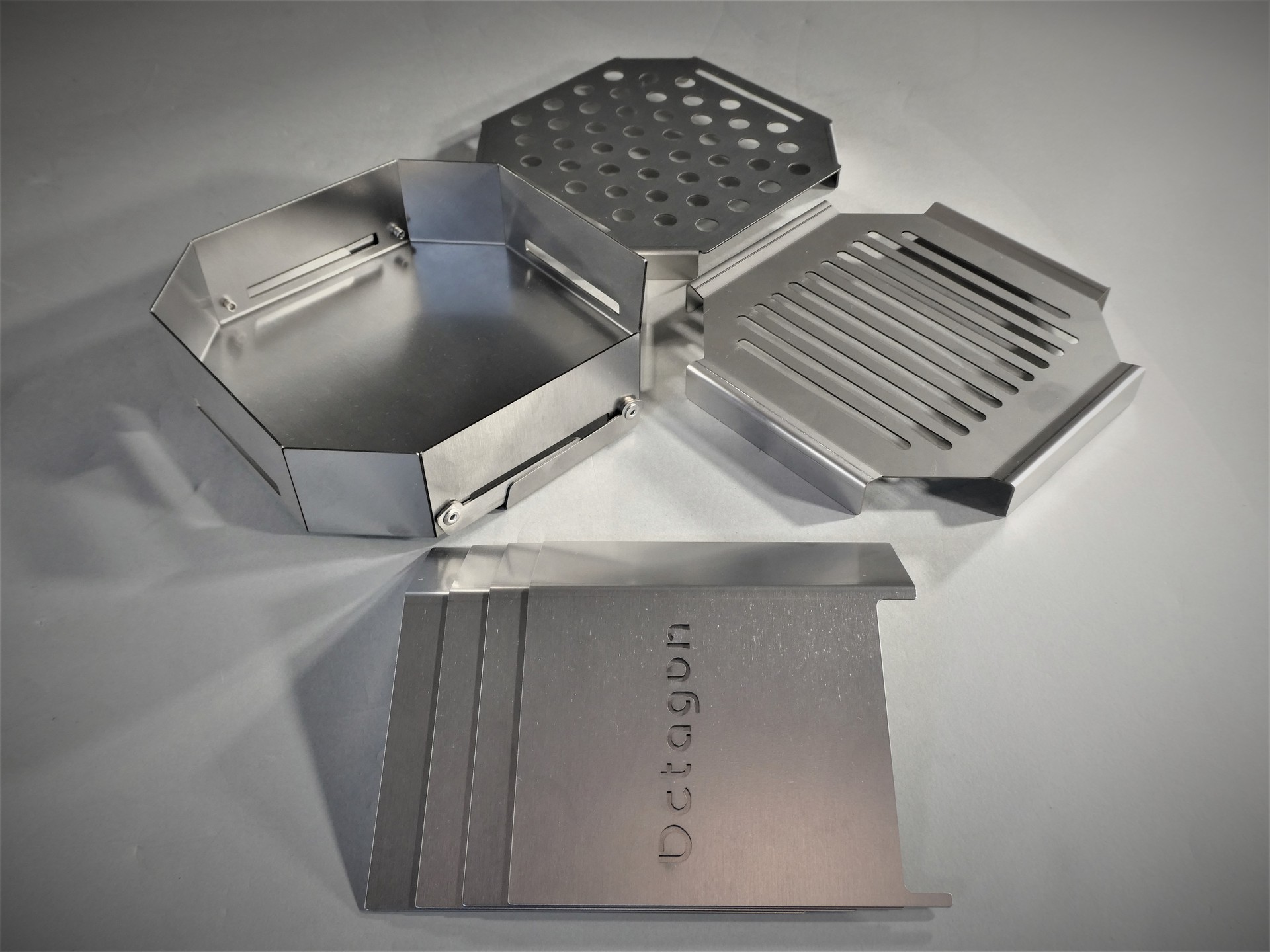

収納時に出来る限りコンパクト収まるよう、全ての部品を本体の中に収納出来る設計にしました。

工程はなるべくコストを抑え、手間の掛からない、ブランク、曲げ、リベット止めのみの構造としましたが、部品は弊社の精密板金加工の技術を活かした形状としました。

キャンプや庭でのBBQはもちろん、室内でも使用できるようにしたいと思い、炭を使用した調理の他に固形燃料でも調理できるよう、焼き網の高さも考慮しました。
