第36回優秀板金製品技能フェア

組立品の部 全74作品

組立231

技能賞

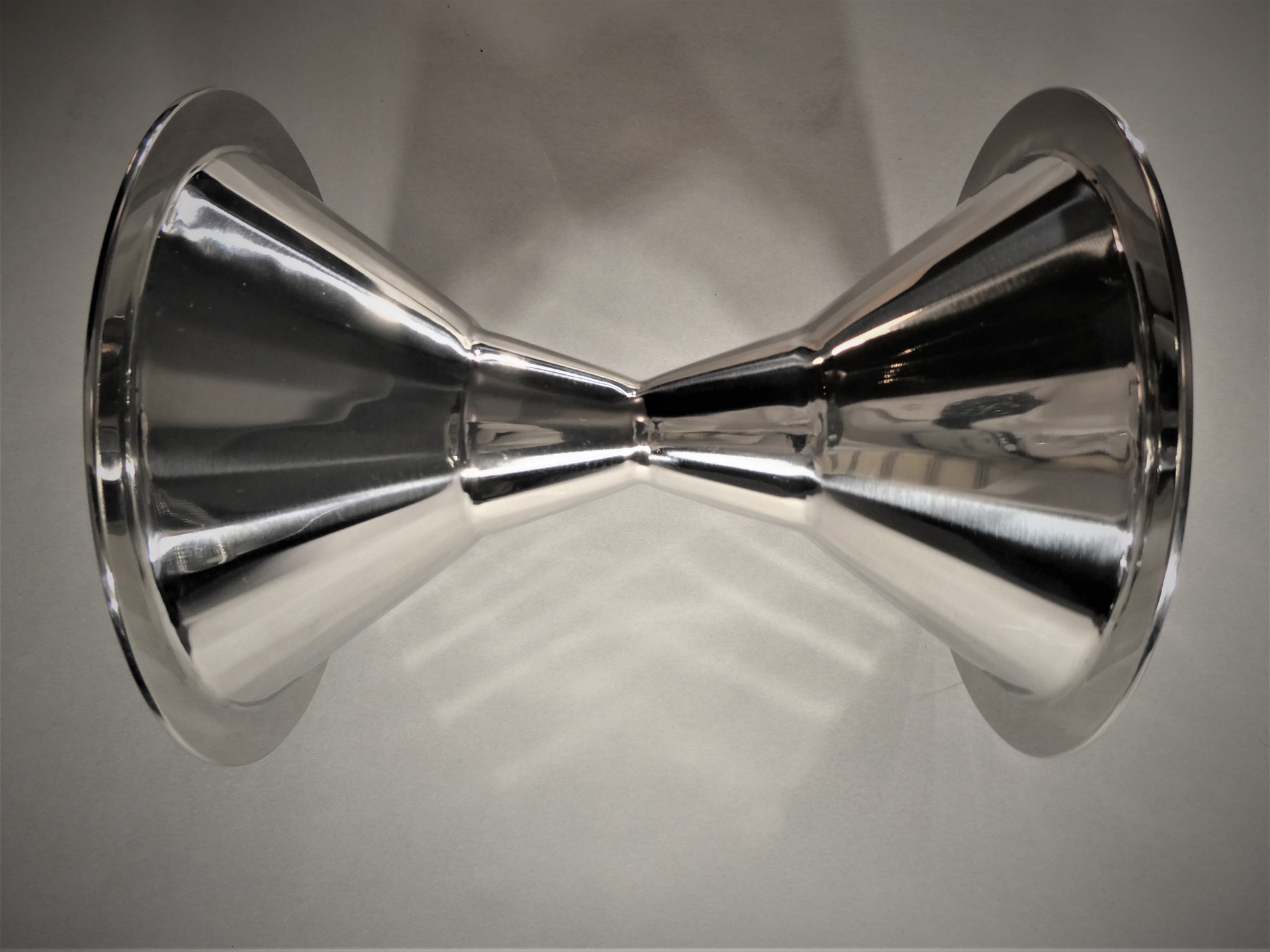

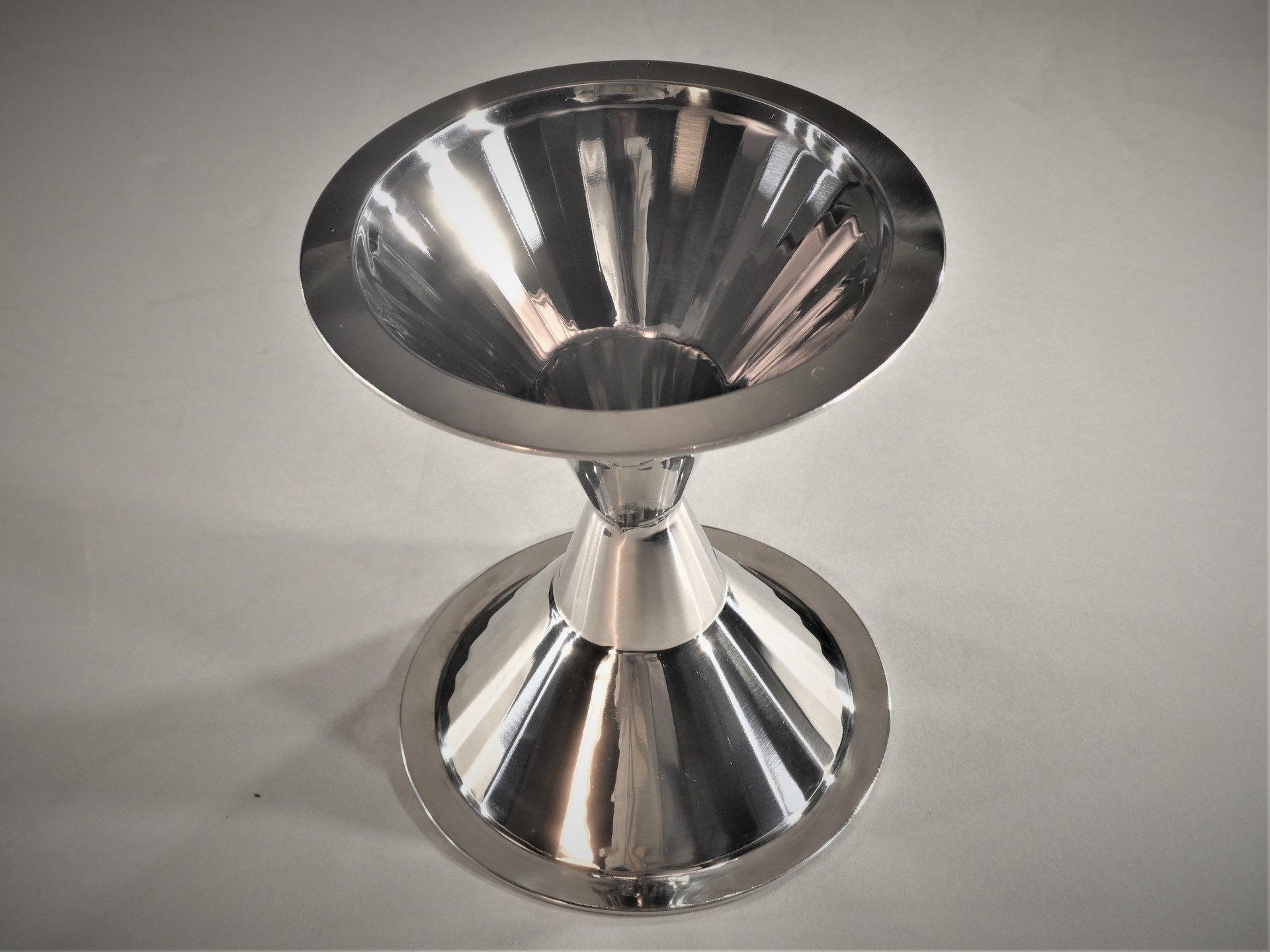

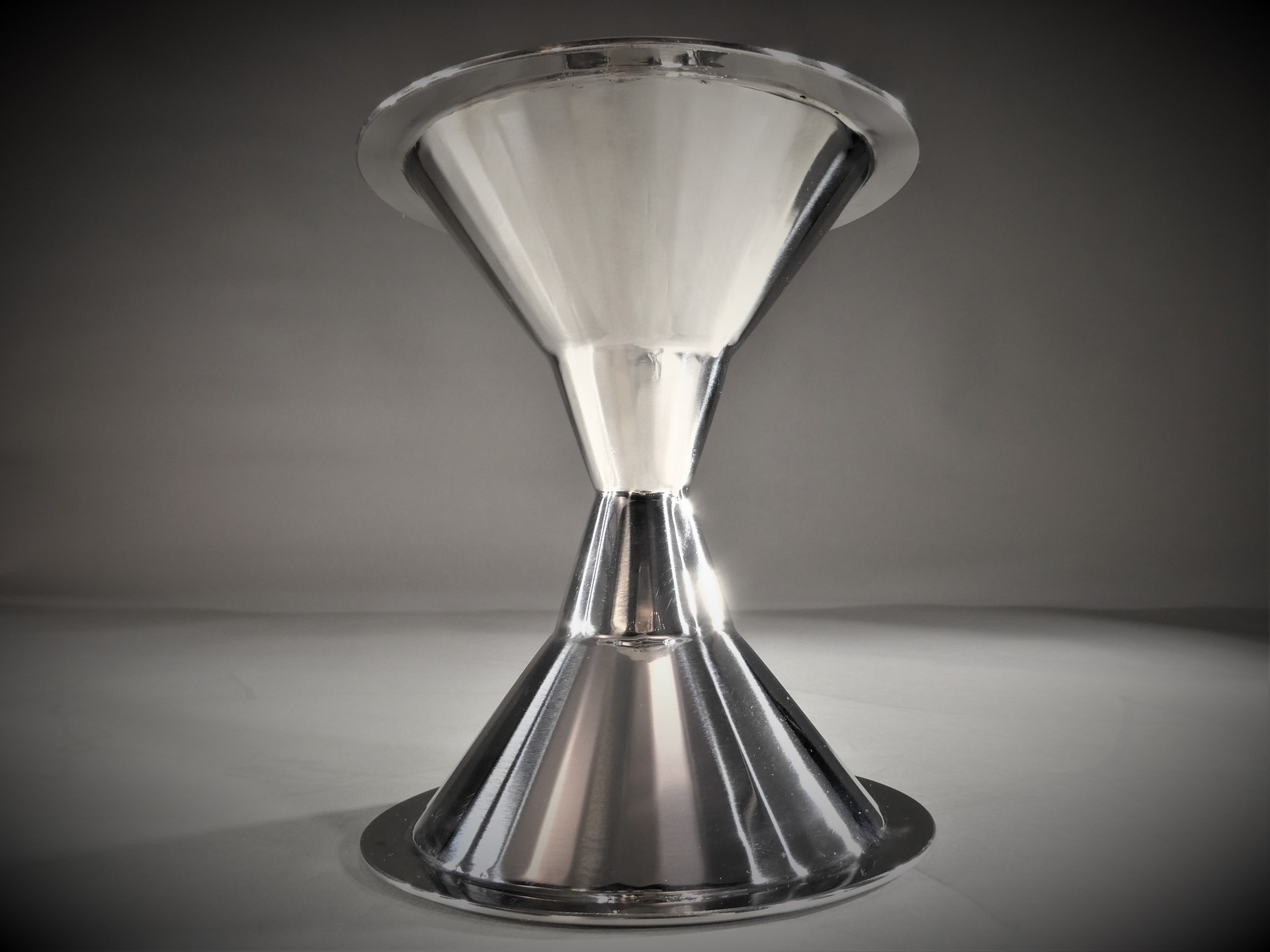

花瓶

株式会社 フジトク産業 (静岡県)

  • サイズ: W120 × D120 × H140 mm

  • 精度: ± 0.15 mm

  • プログラム時間: 60 分

  • 加工時間: 3600 分/個

  • 加工数量: 1 個

  • 材質: SUS304

  • 板厚: 2.0 & 1.0 mm

  • 作品種類: オリジナル品

加工工程

  • 2D/3D設計

  • CAD/CAM

  • パンチレーザ加工

  • 曲げ

  • 溶接

  • 表面仕上げ

アピールポイント

・普段加工している製品では使わないバックシールド溶接を駆使して溶接しました。

(はじめてバックシールド溶接を実施しました)

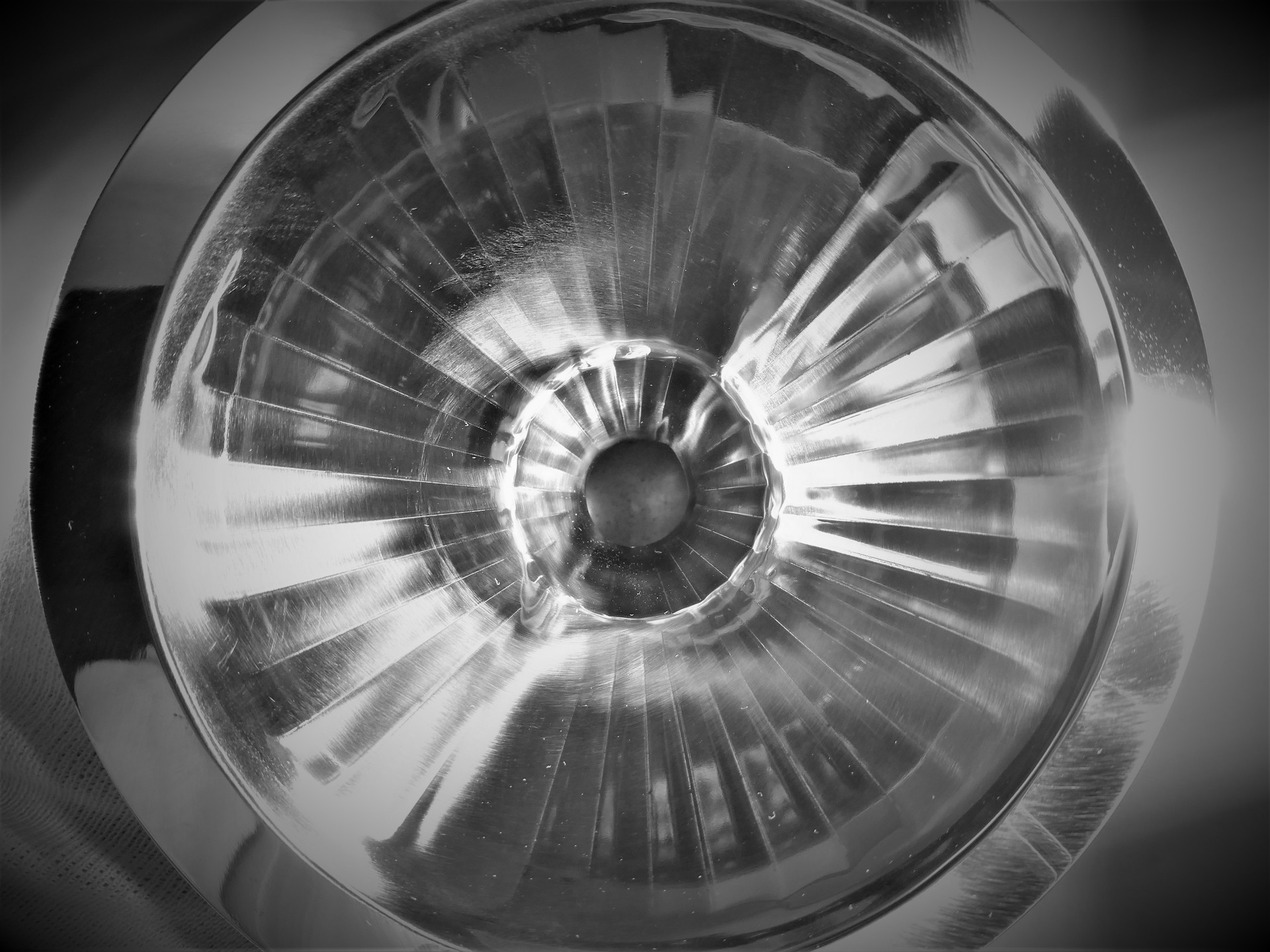

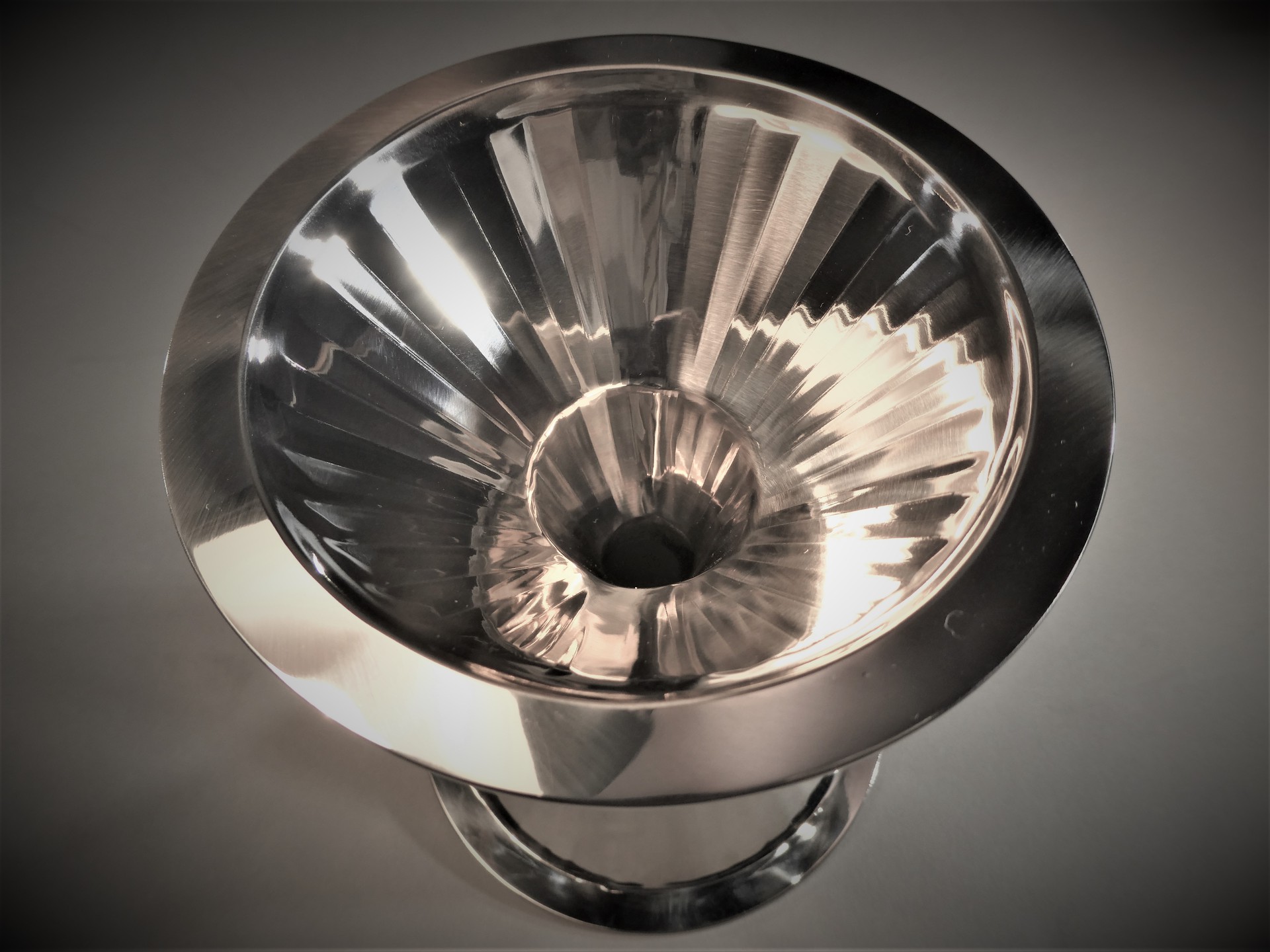

・高精度なFR曲げ加工を行いました。

・総部品点数は10点です。
