第36回優秀板金製品技能フェア

組立品の部 全74作品

組立230

技能奨励賞

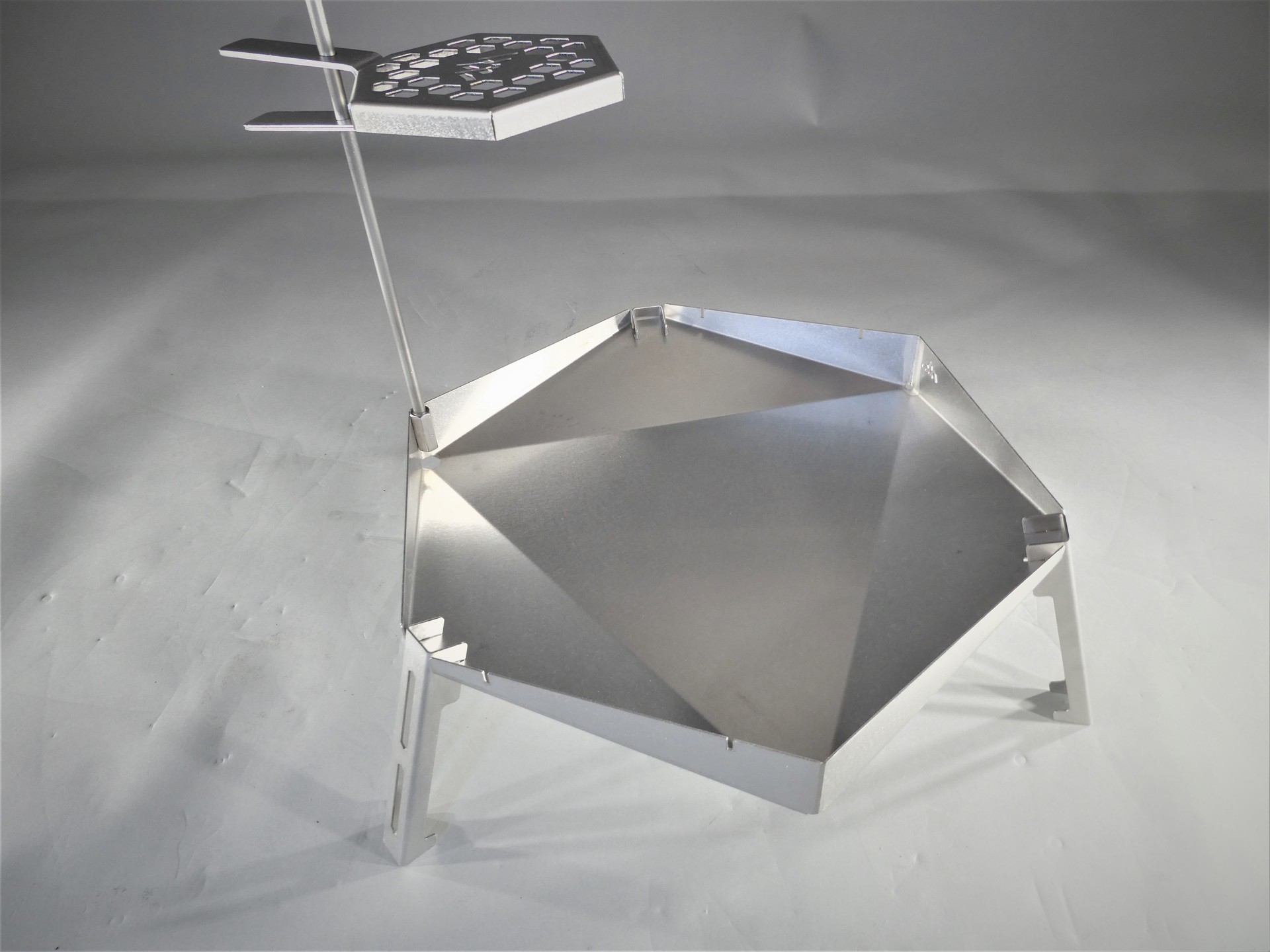

焚き火台 / 折火 Craft Fire Pit ORIBI

株式会社 王子全機 (大分県)

  • サイズ: W450 × D460 × H430 mm

  • 精度: ± 0.3 mm

  • プログラム時間: 60 分

  • 加工時間: 75 分/個

  • 加工数量: 1 個

  • 材質: SUS304

  • 板厚: 0.8 1.2 1.5 3.0 mm

  • 作品種類: オリジナル品

加工工程

  • 2D/3D設計

  • 展開

  • レーザ加工

  • 表面処理

  • 曲げ

  • 溶接

  • 表面仕上げ

アピールポイント

曲げ加工を活かしたシンプルで美しい形状と使いやすさを両立する焚き火台を目指しました。

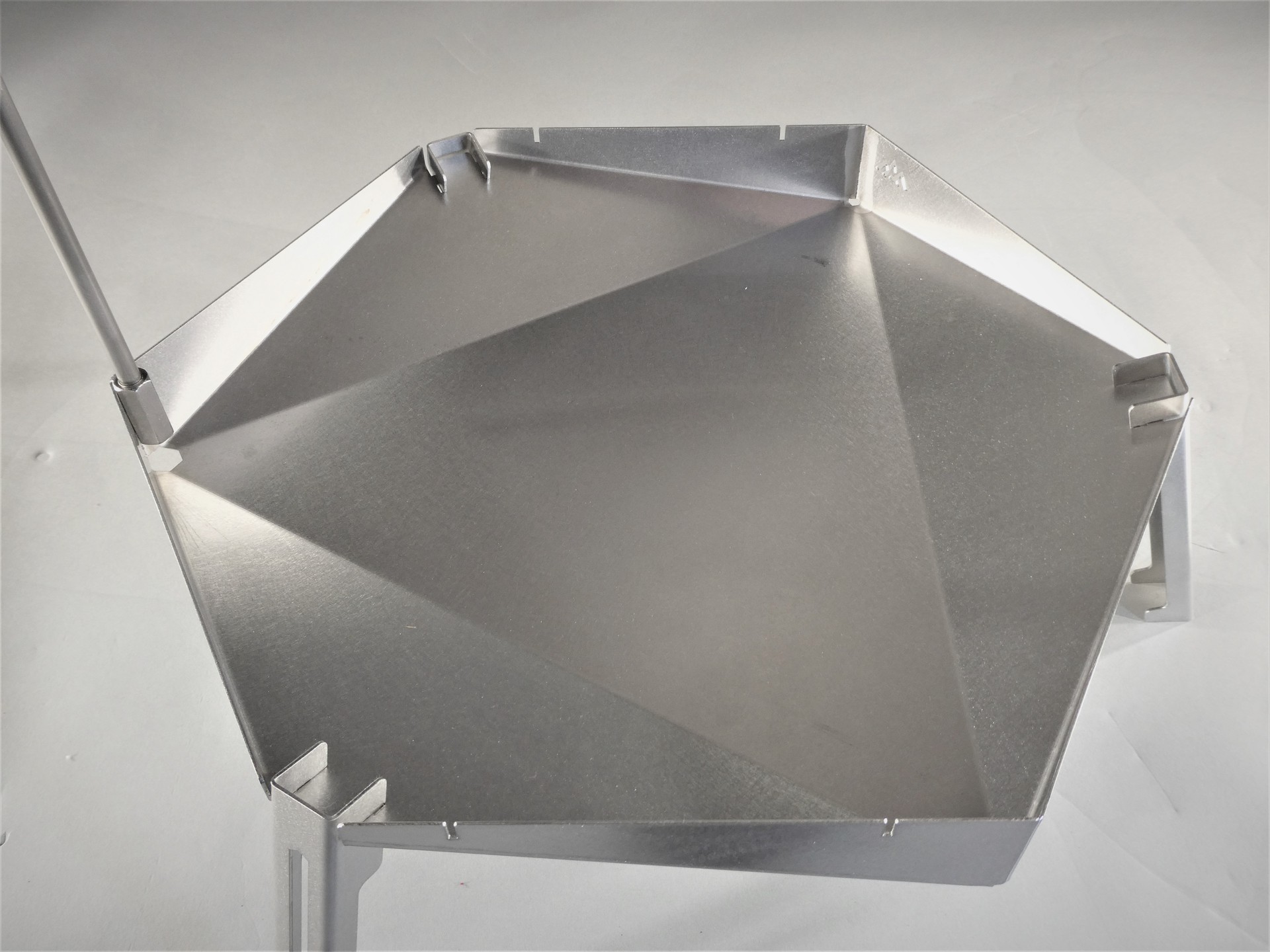

斜め曲げと鈍角曲げの組み合わせなので、通常のバックゲージでは位置決めできないため、専用治具を工夫しました。

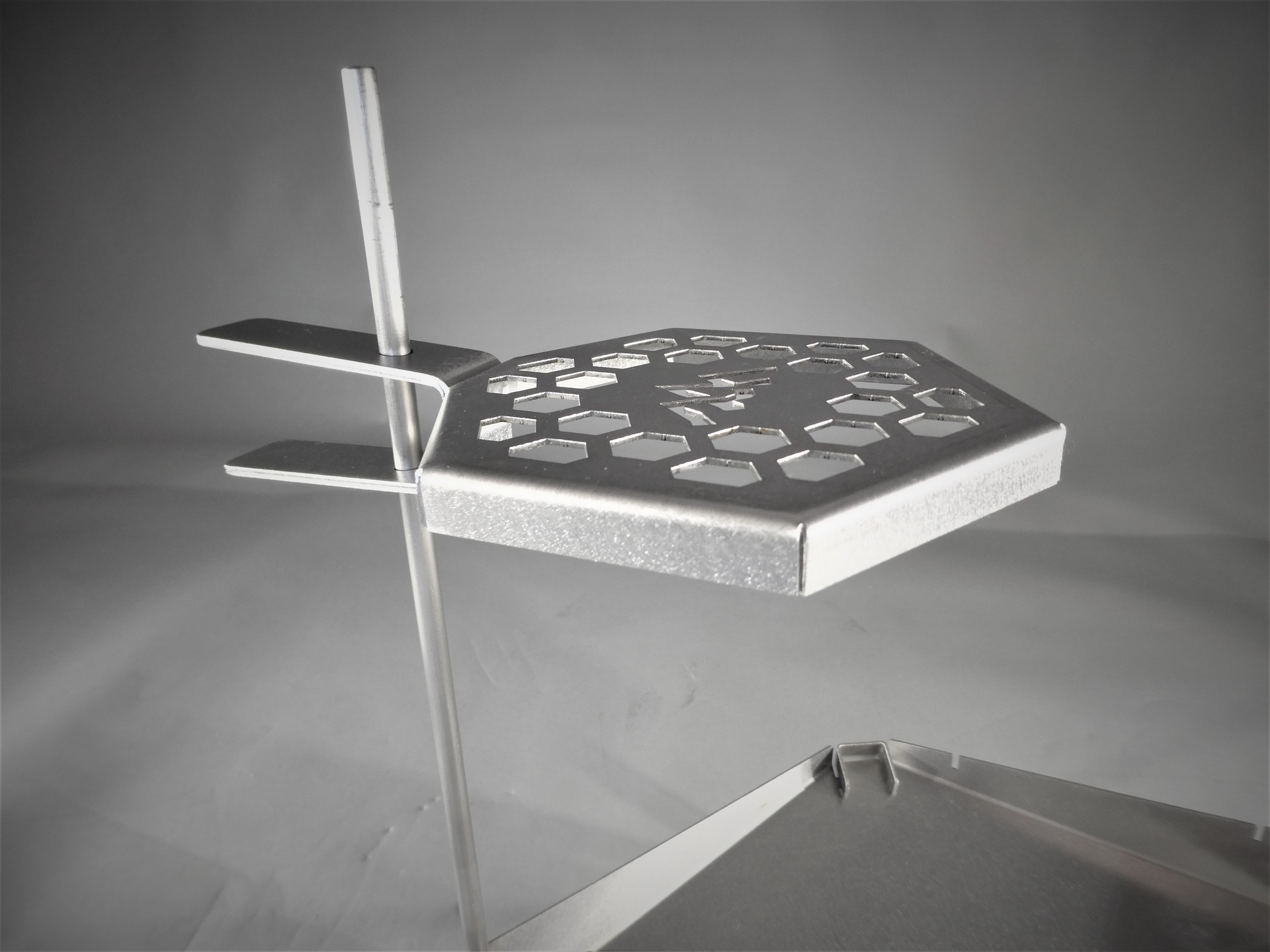

ポット等を置いて使用するゴトクは材料の反発を利用して、上下スライドと回転の位置決めをワンタッチで実現しました。

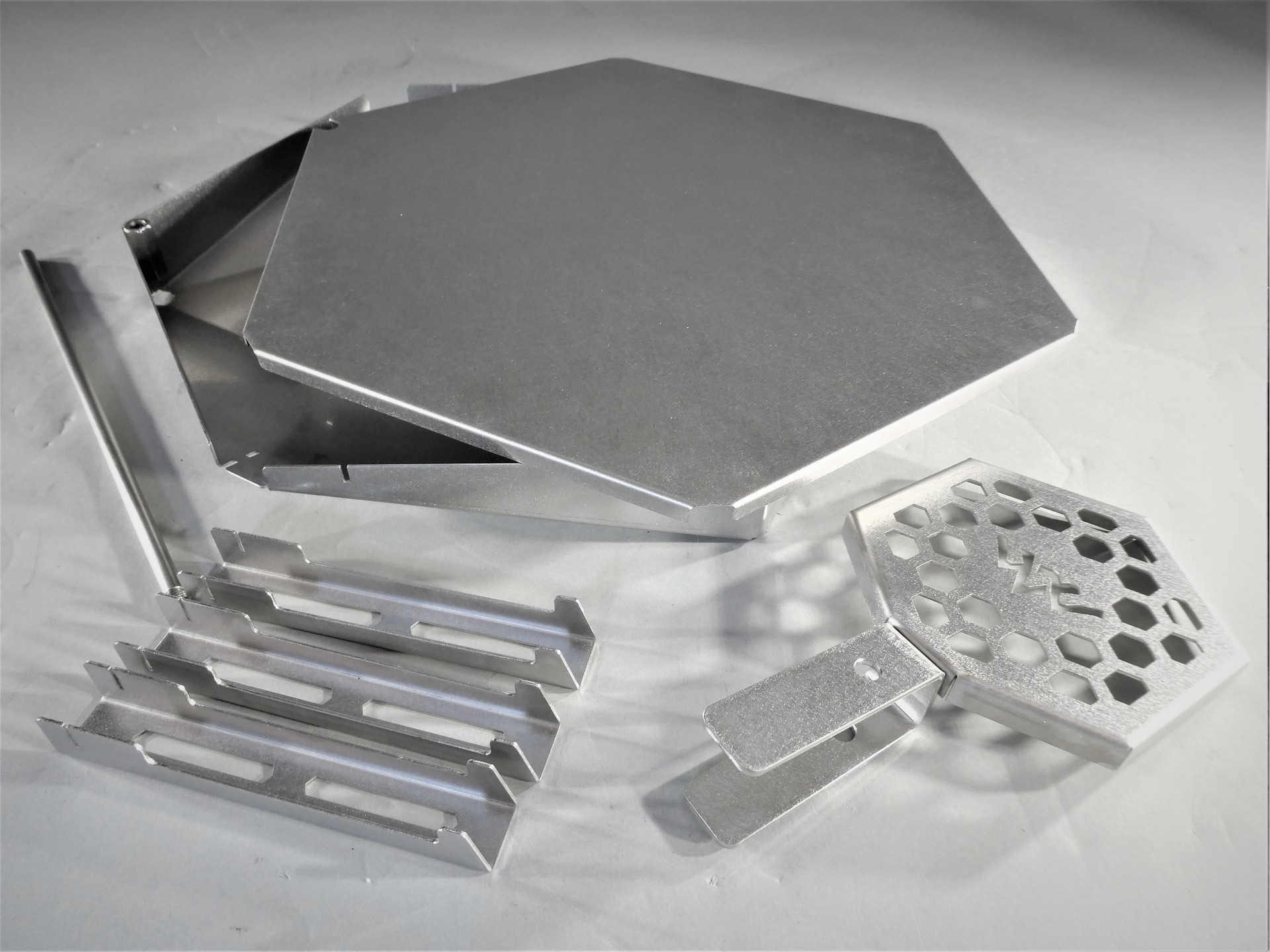

また、焚き火が終わってからの消火と灰の飛散防止のために、フタを用意しました。

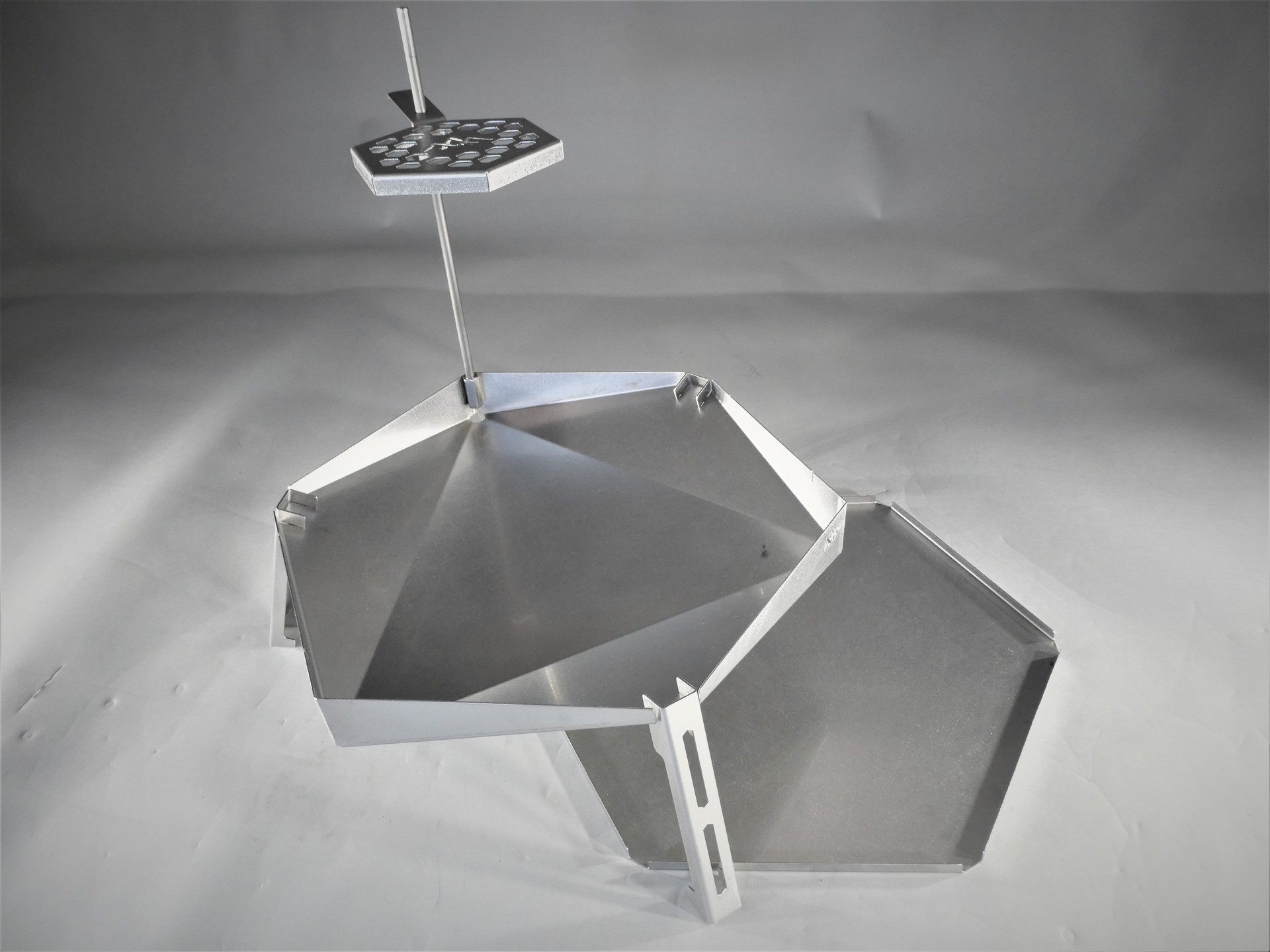

火を焚いている時は、本体の下に敷くことで芝への輻射熱を和らげることができます。(※焚き火シートは使いましょう)
