第36回優秀板金製品技能フェア

組立品の部 全74作品

組立218

技能奨励賞

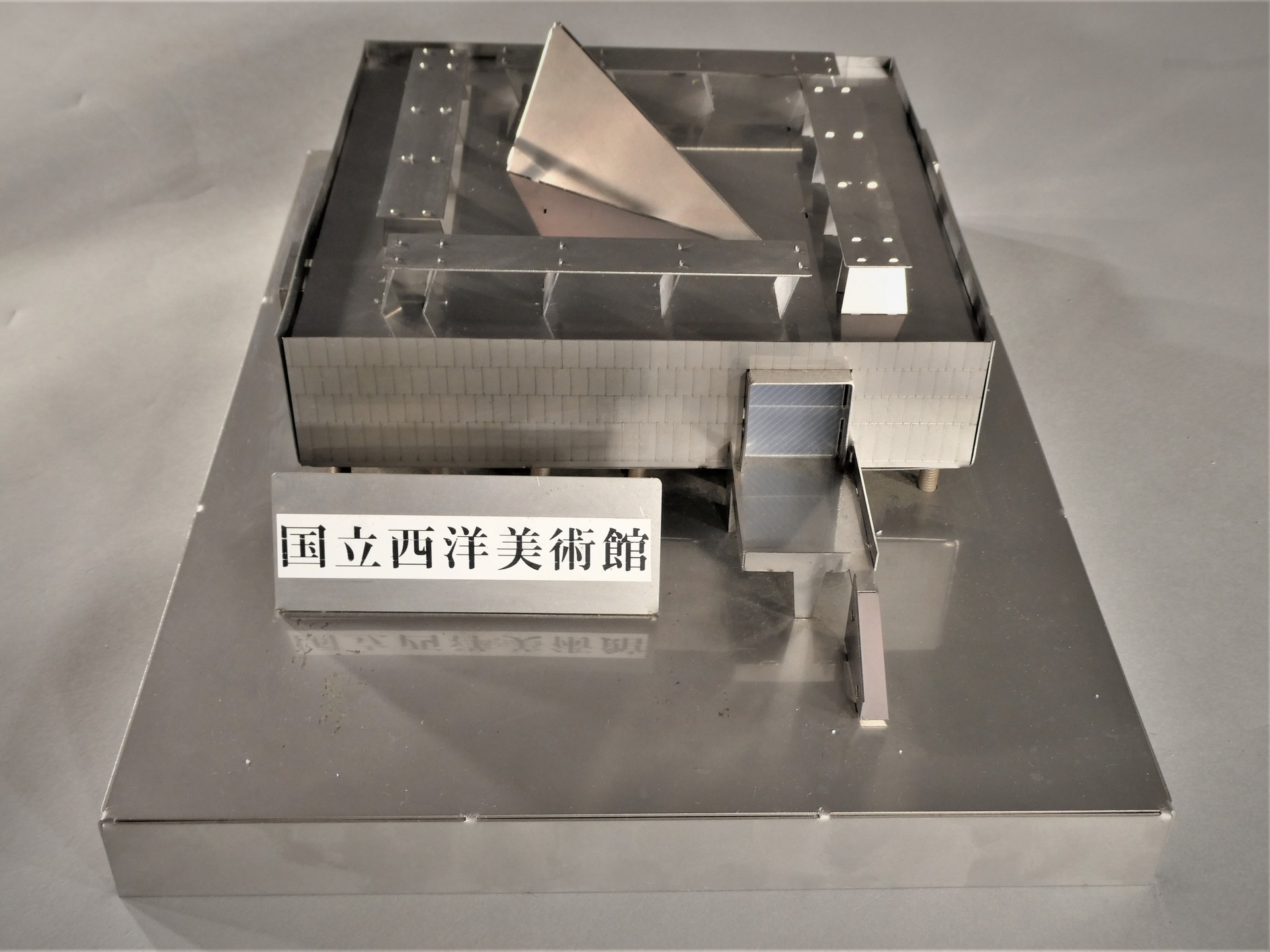

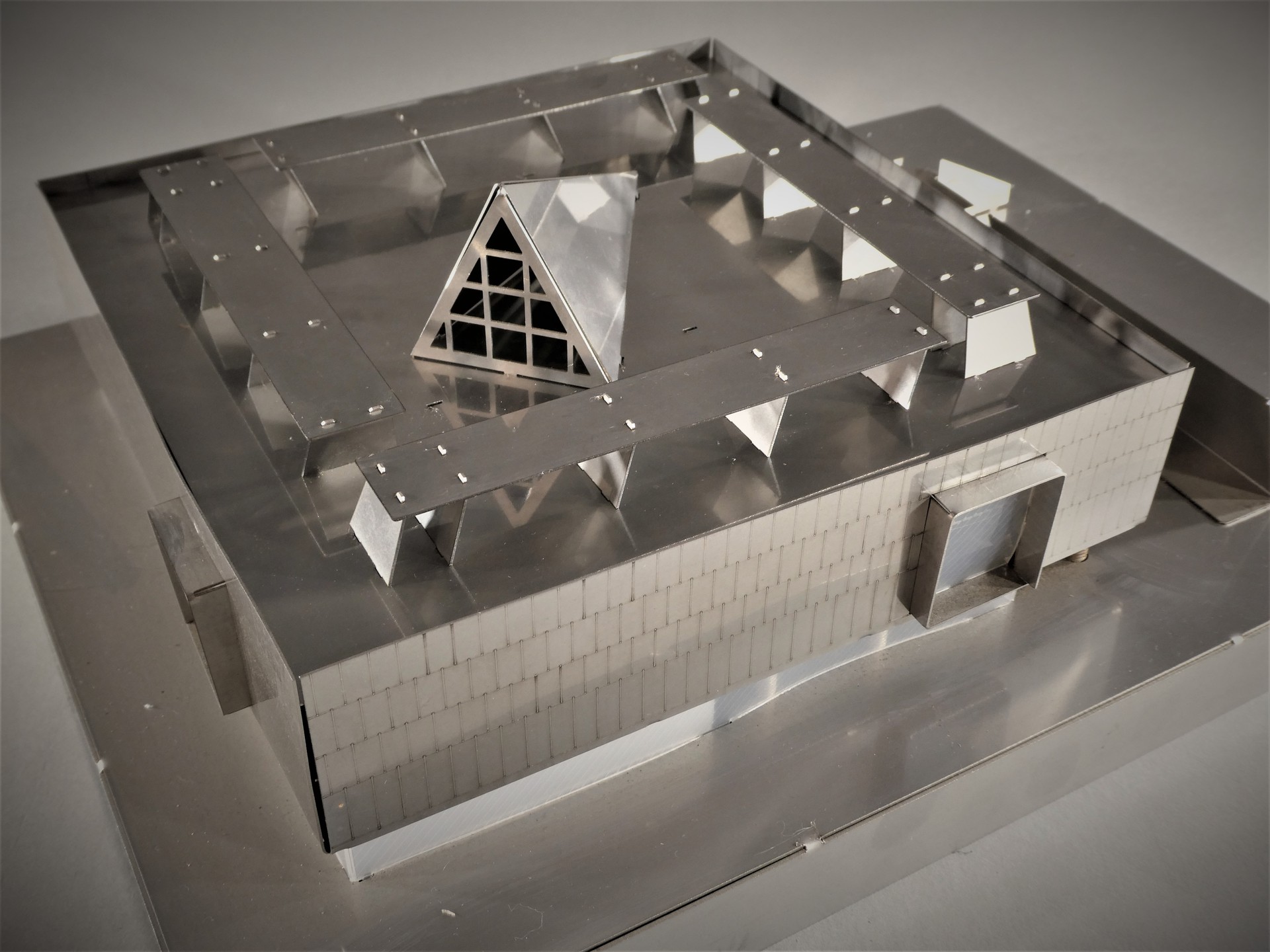

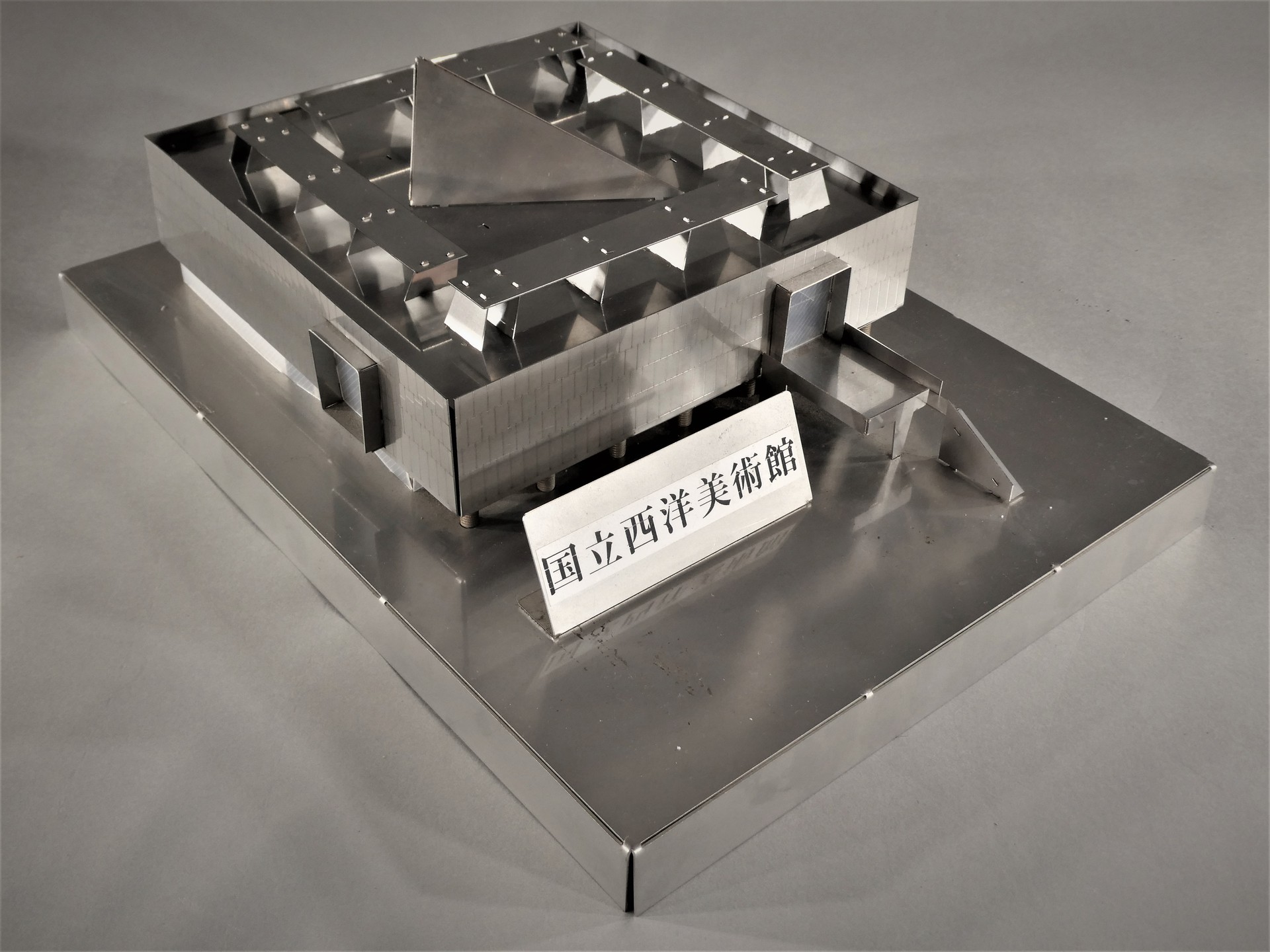

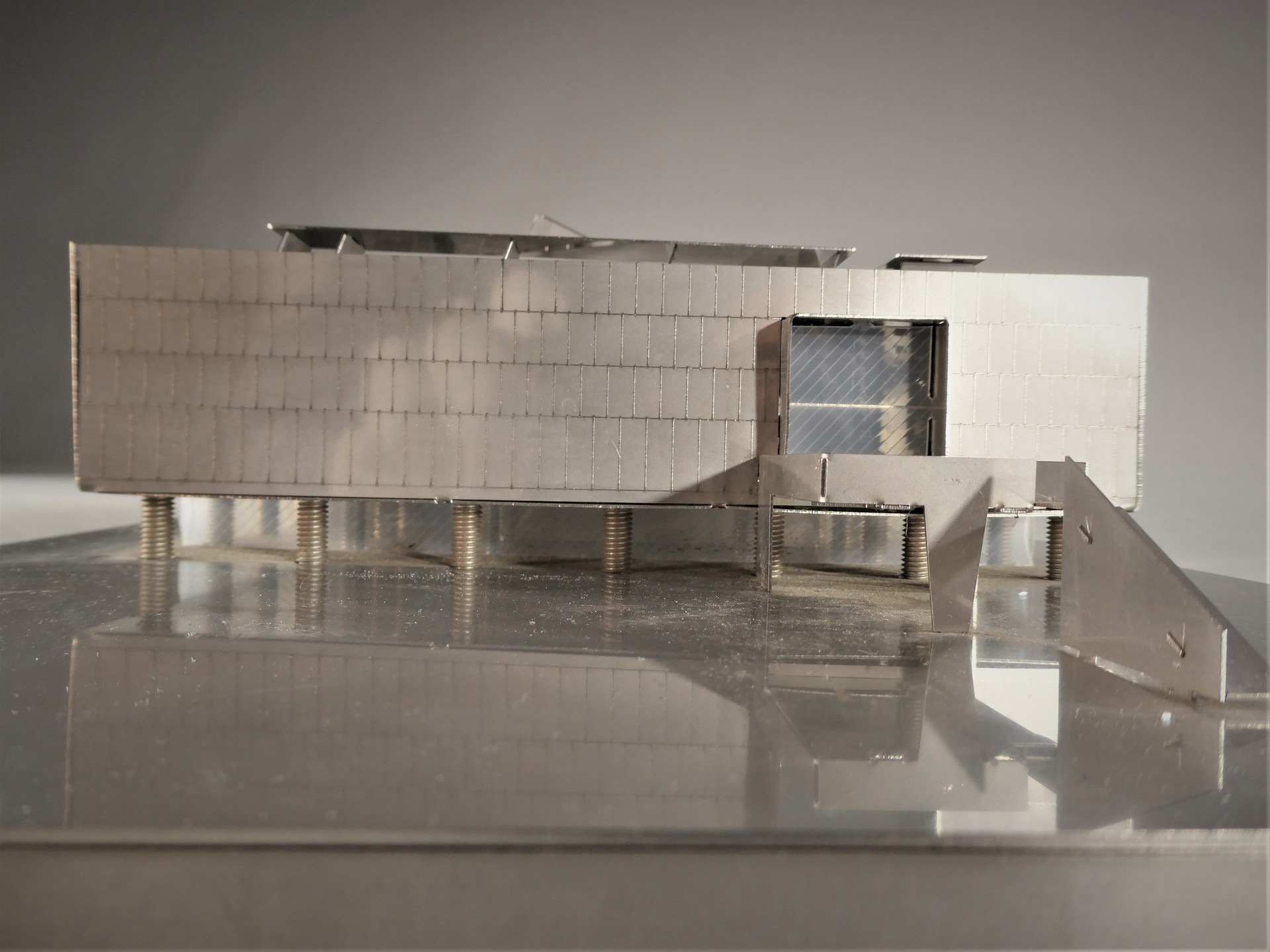

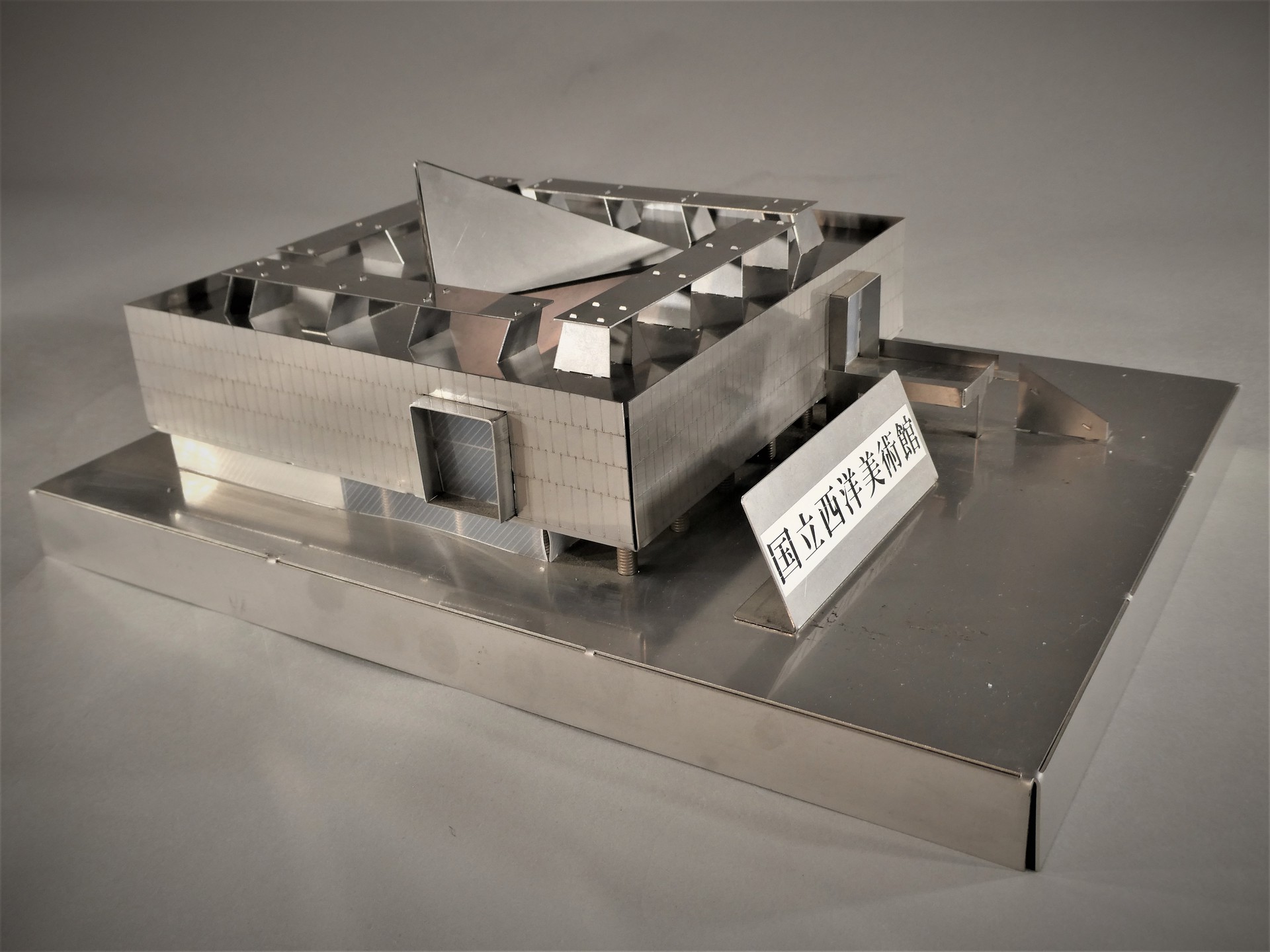

美術館

株式会社 中沢工業所 (群馬県)

  • サイズ: W262 × D352.3 × H124.5 mm

  • 精度: ± 0.5 mm

  • プログラム時間: 1140 分

  • 加工時間: 80 分/個

  • 加工数量: 1 個

  • 材質: SUS304

  • 板厚: 0.6、1.0 mm

  • 作品種類: オリジナル品

加工工程

  • 機構の考案

  • 2D/3D設計

  • CAD/CAM

  • レーザ加工

  • 曲げ

  • 組立

アピールポイント

・SUS304-2Bで、部品点数は59点(全14種)です。

・抜きデータを基礎、外壁、子部品の3種類に分けて、子部品を1つのデータにまとめる事により、抜きの段取短縮しました。

  (展開の時点でネスティングを実施)

・曲げ加工及び組立作業は手作業にて実施しました。

  (プレスブレーキでの曲げ工数の削減)

・組立て工程は穴に突起を差し込む仕様のため簡易的に行える構造としました。
