第36回優秀板金製品技能フェア

組立品の部 全74作品

組立204

技能奨励賞

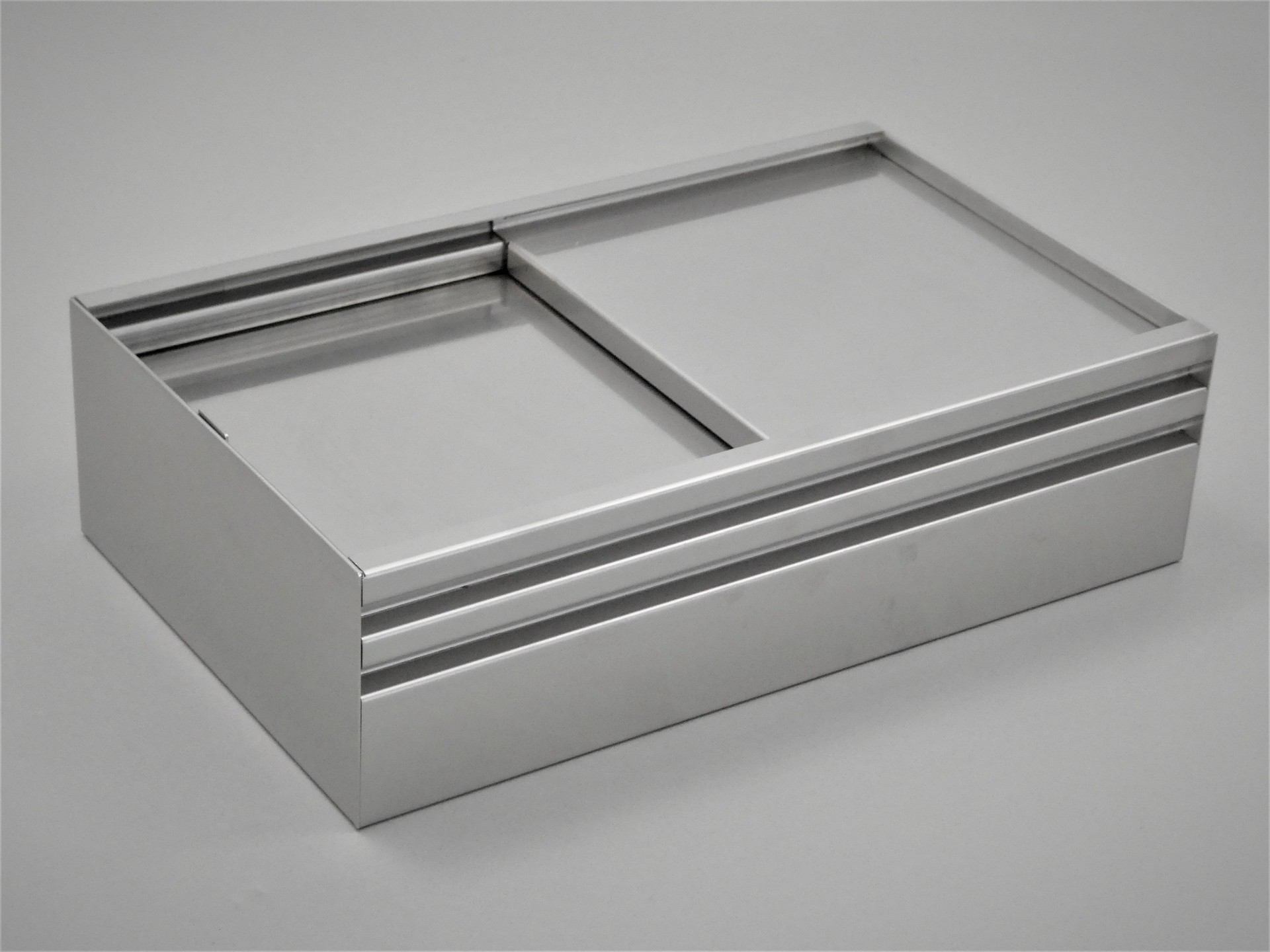

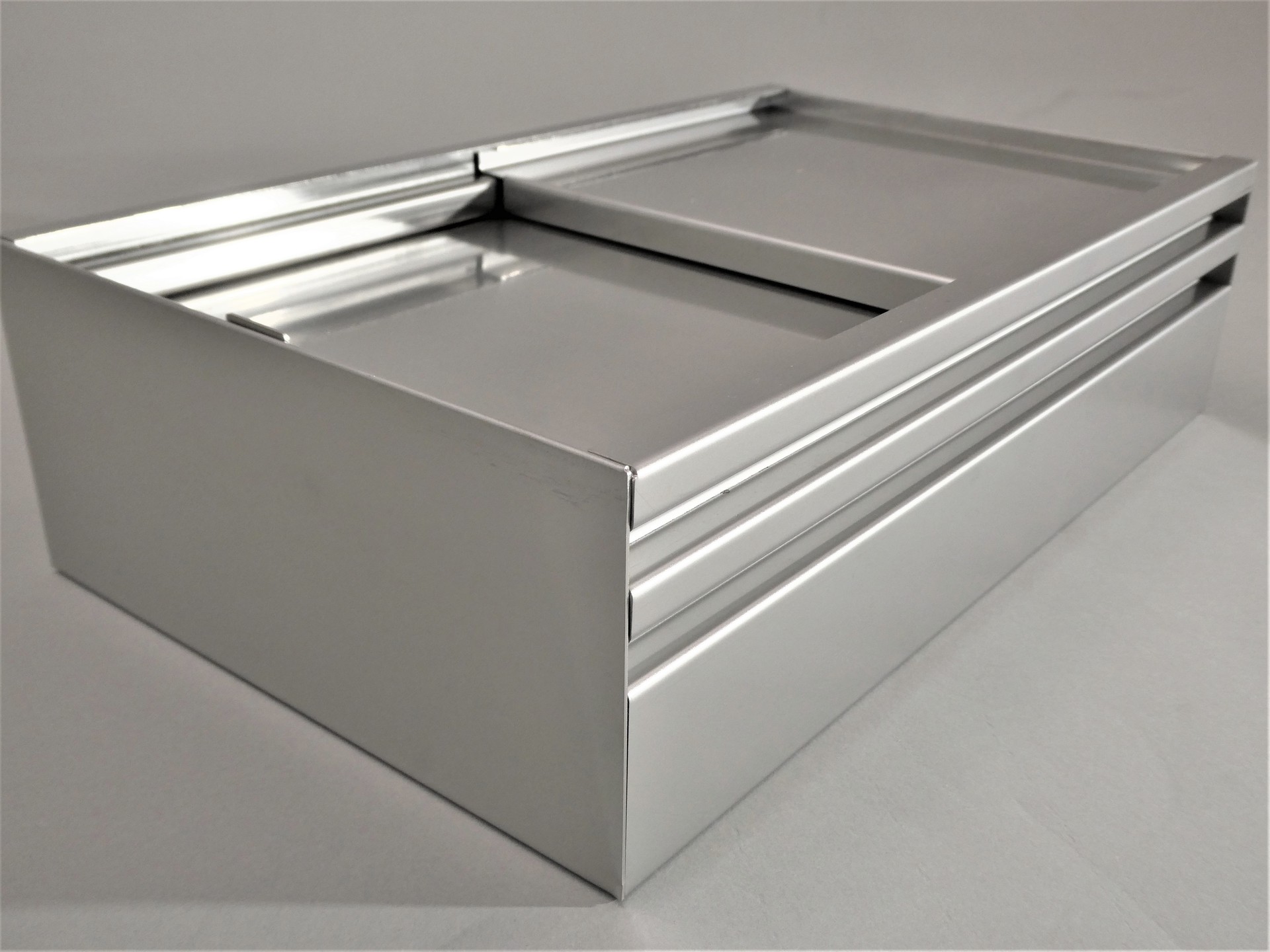

MAGIC BOX

本間鋼業 株式会社 (千葉県)

  • サイズ: W205 × D340 × H95 mm

  • 精度: ± 0.5 mm

  • プログラム時間: 80 分

  • 加工時間: 60 分/個

  • 加工数量: 1 個

  • 材質: SUS304

  • 板厚: 1.0 mm

  • 作品種類: オリジナル品

加工工程

  • 機構の考案

  • CAD/CAM

  • レーザ加工

  • プレス加工

アピールポイント

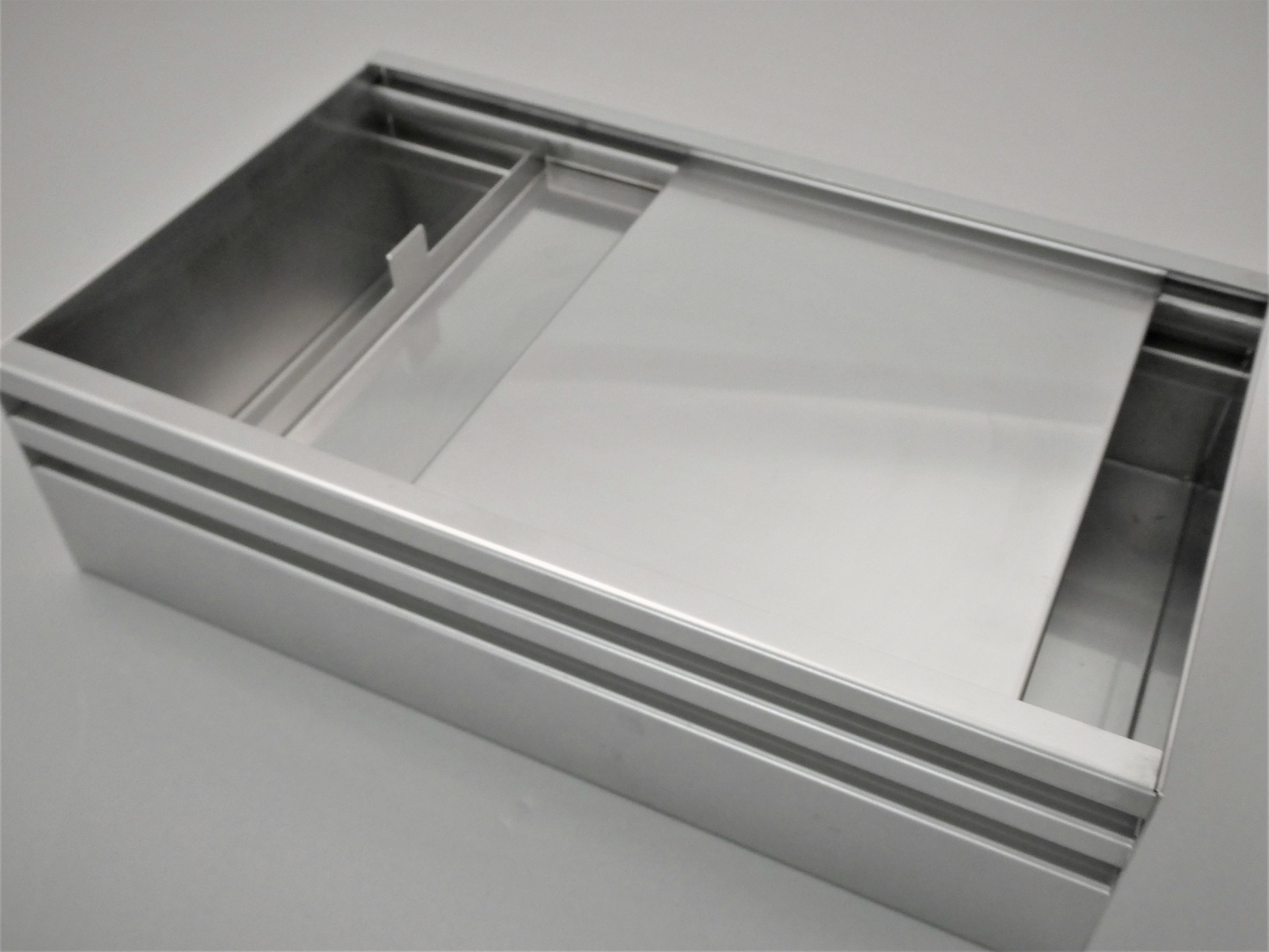

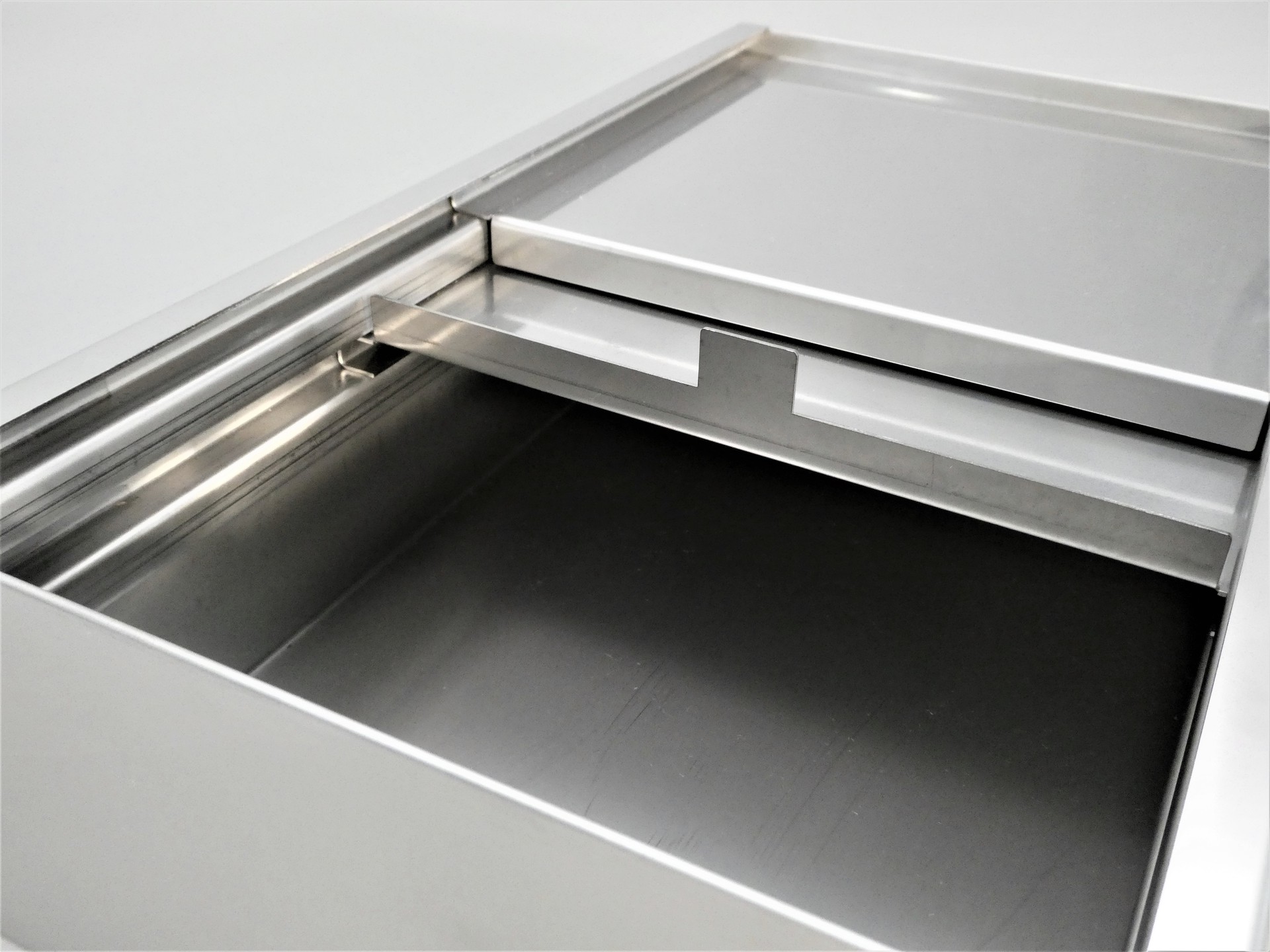

①スライドレールとして機能する本体に、引違いトビラとして機能する部品2つを「組み込みながら」曲げ加工を行ったものになります(トビラは後から挿入したものでありません)

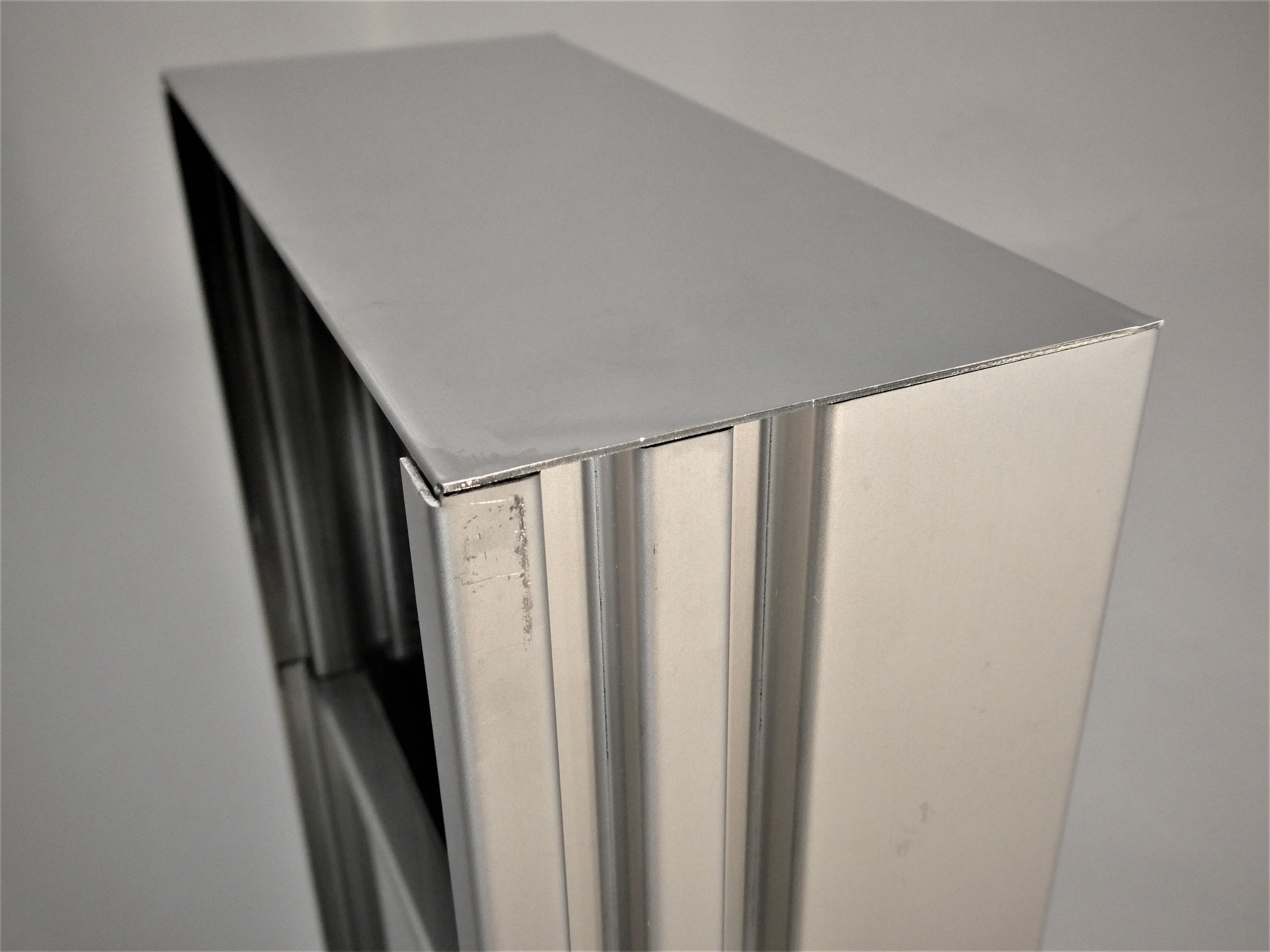

②精度が求められるレール部分や開閉トビラの形状、ケガ防止のヘミング加工等、薄物板金製品に必要とされる要素を設計に取り入れております。

③また、引き違い扉を組み込みながら曲げ加工を行う都合上、金型と製品が干渉しないよう、曲げ工程や製品サイズを工夫しております。

「扉がスライドする」

というギミックが、金型干渉を避ける上で重要な要素になっております。

(※添付ファイル参照)
