第36回優秀板金製品技能フェア

組立品の部 全74作品

組立203

技能奨励賞

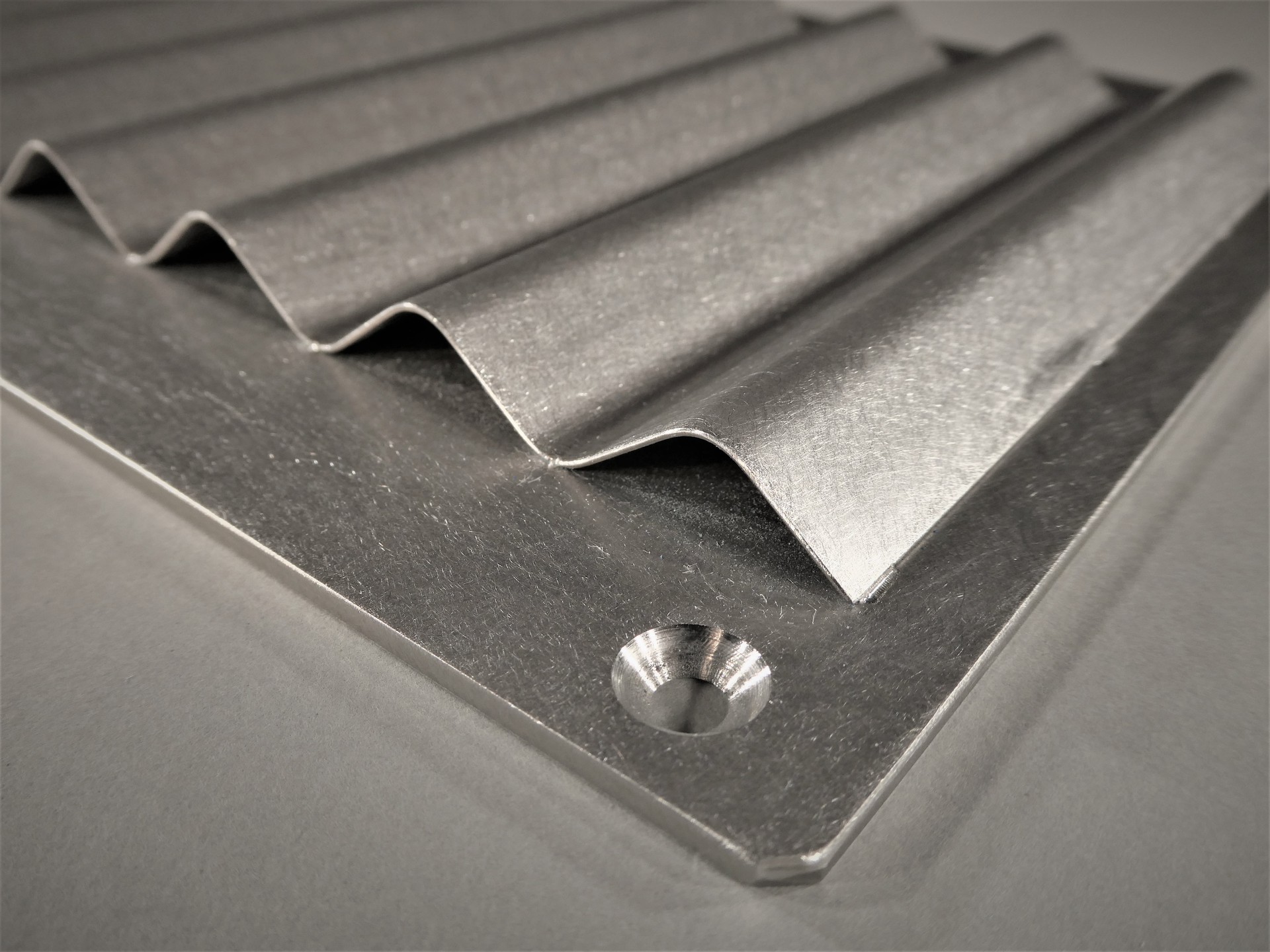

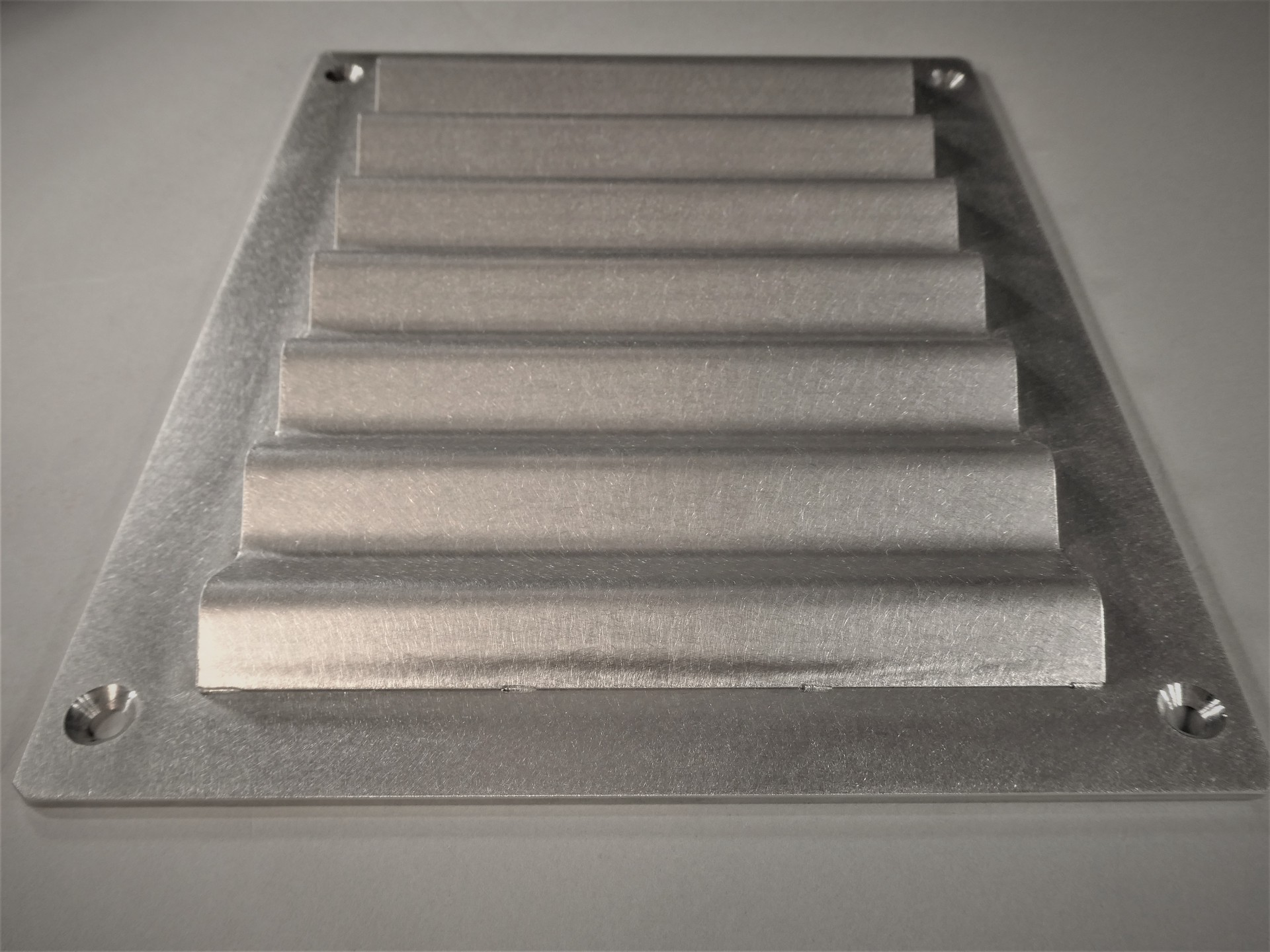

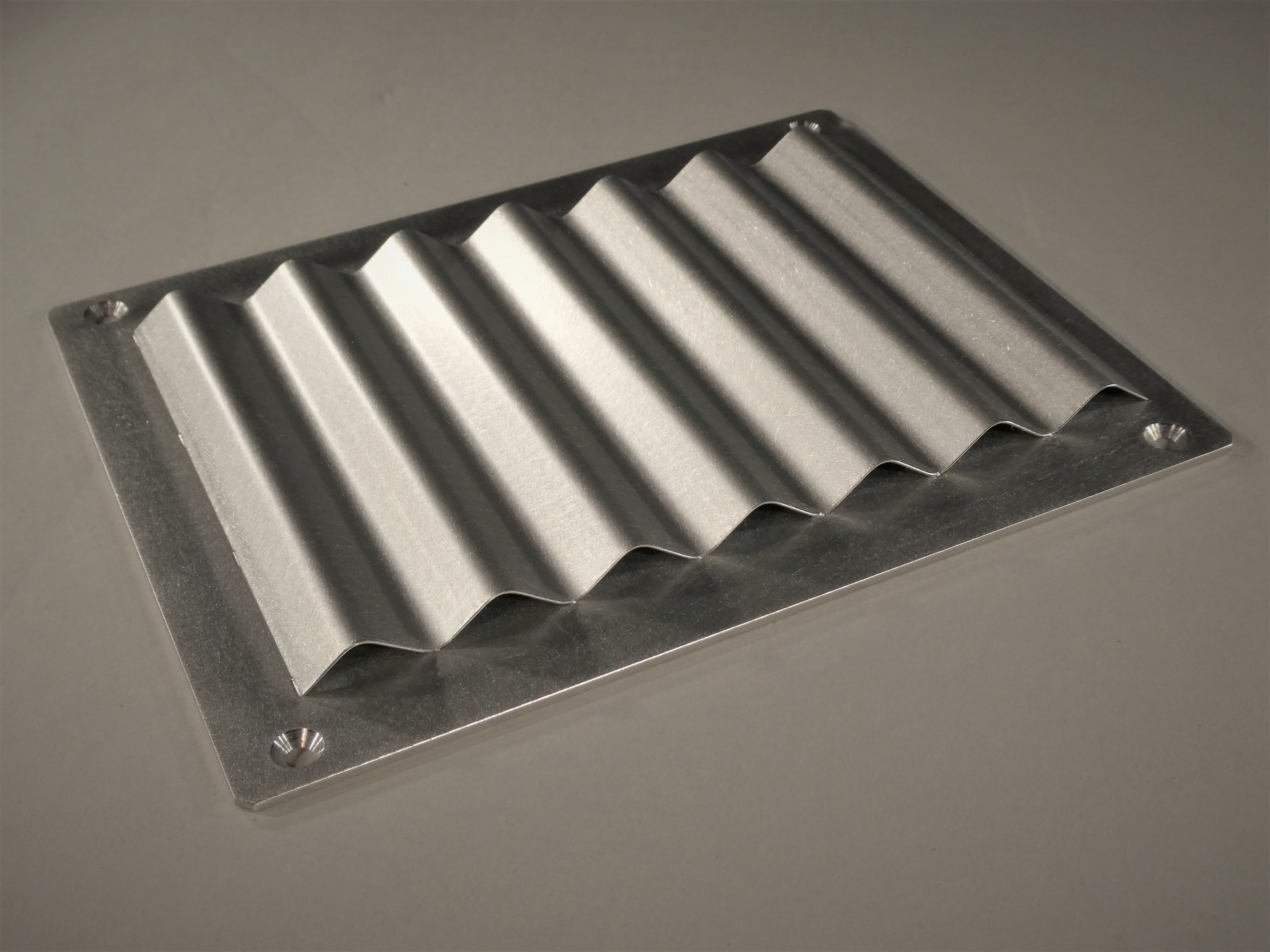

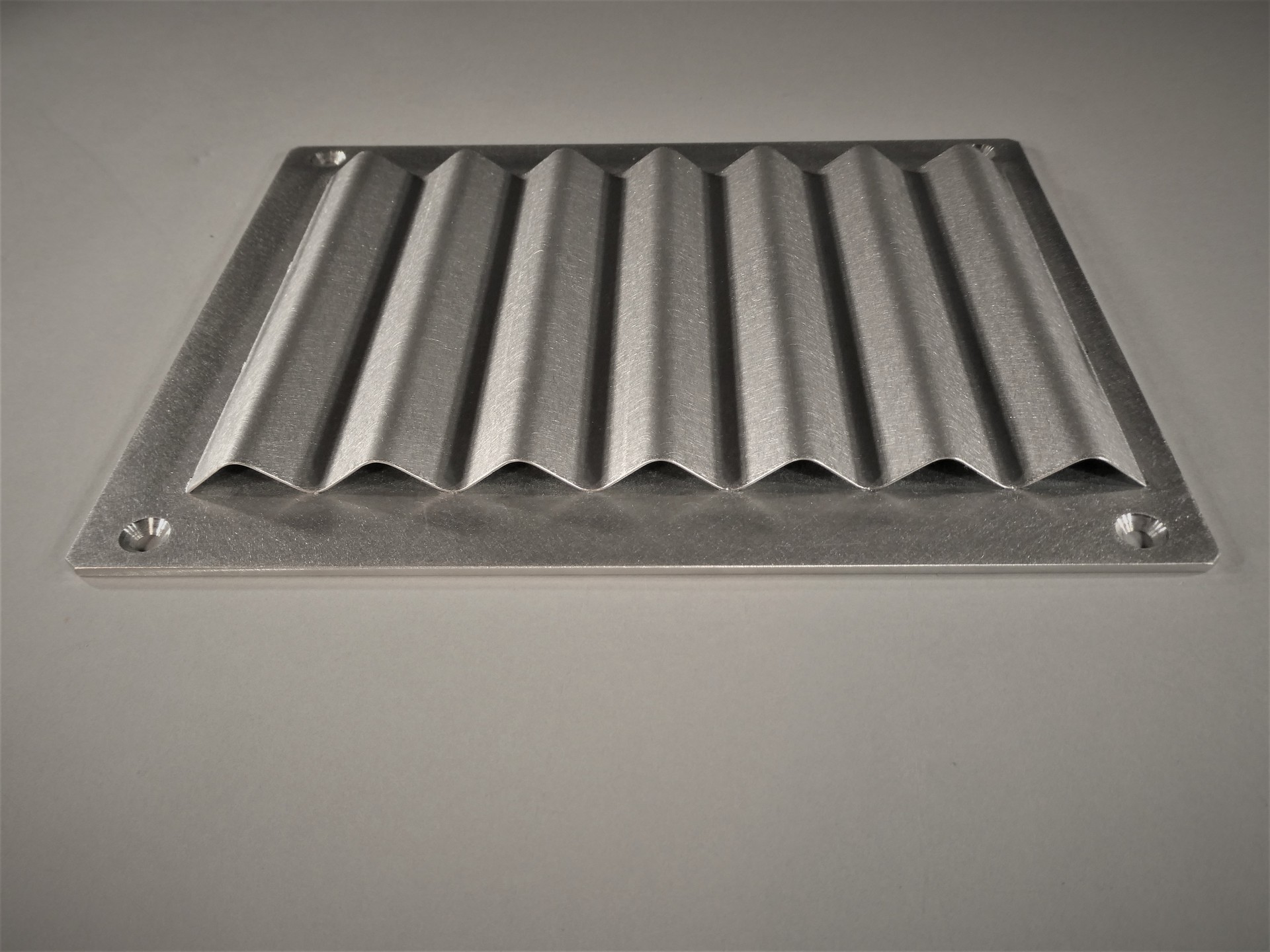

バランスプレート

日興工業 有限会社 (静岡県)

  • サイズ: W250 × D200 × H20 mm

  • 精度: ± 0.5 mm

  • プログラム時間: 90 分

  • 加工時間: 60 分/個

  • 加工数量: 1 個

  • 材質: SUS304

  • 板厚: 3.0 mm

  • 作品種類: 試作品

加工工程

  • CAD/CAM

  • レーザ加工

  • バリ取り

  • 皿もみ

  • 曲げ

  • 溶接

  • 表面仕上げ

アピールポイント

お客様の要望により試し曲げを何度か行い、図面通りに製作することができました。

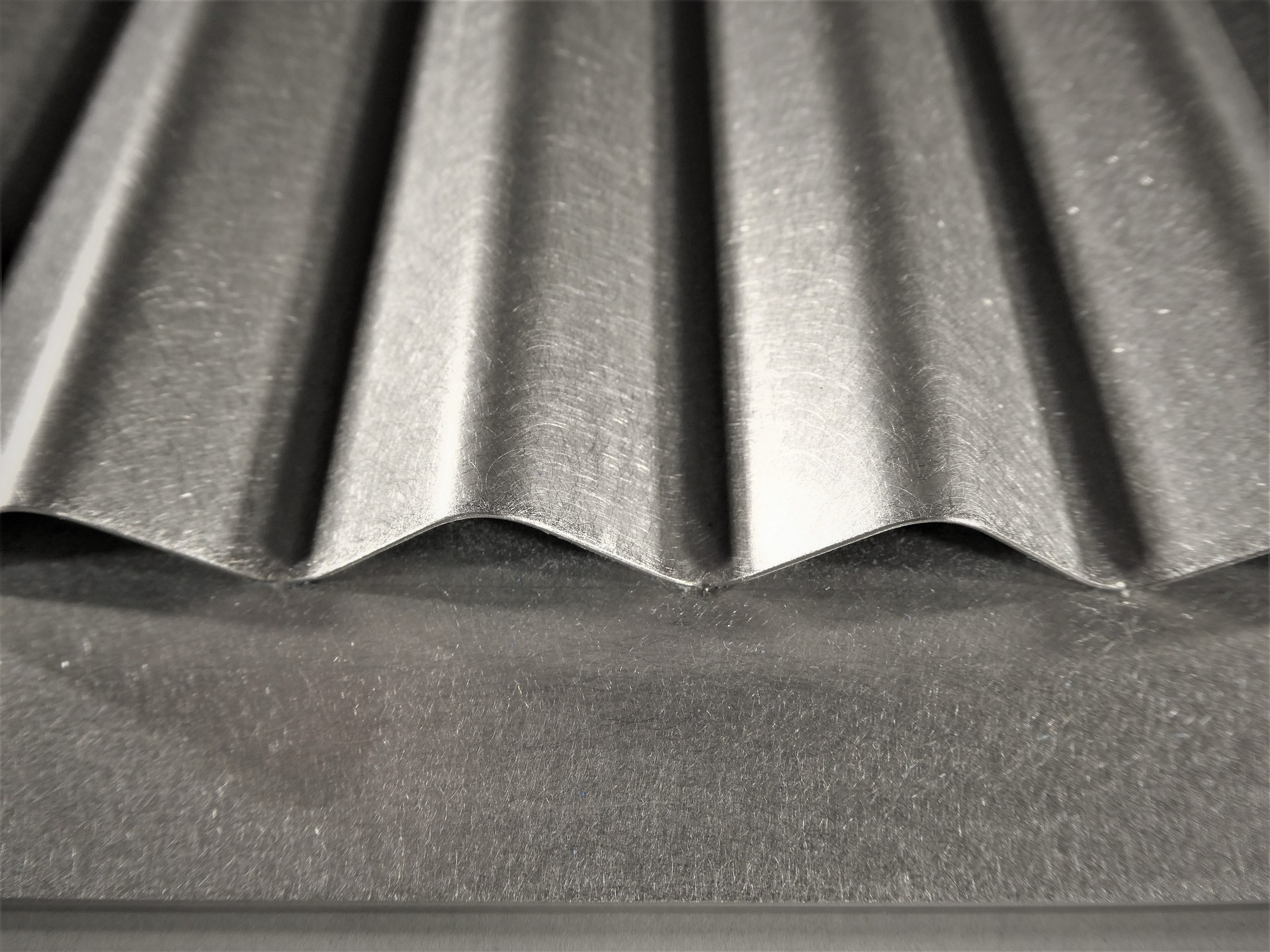

SUSt0.8の鈍角曲げを複数回行って、しかも高い精度を出すのに少し苦労しました。

曲げ時に一定の曲げ間隔と製品の高さの精度を保つ工夫を行いました。
