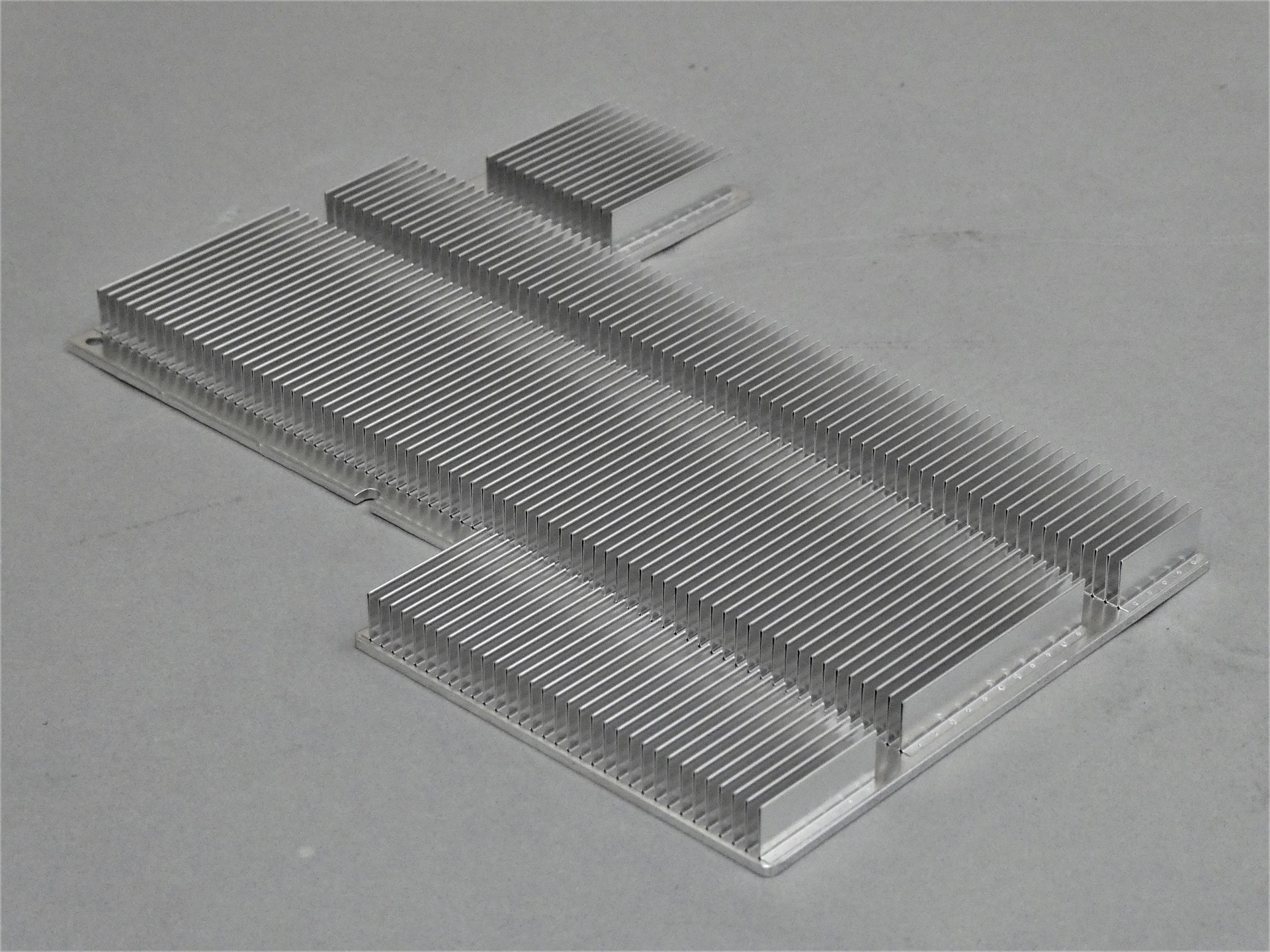

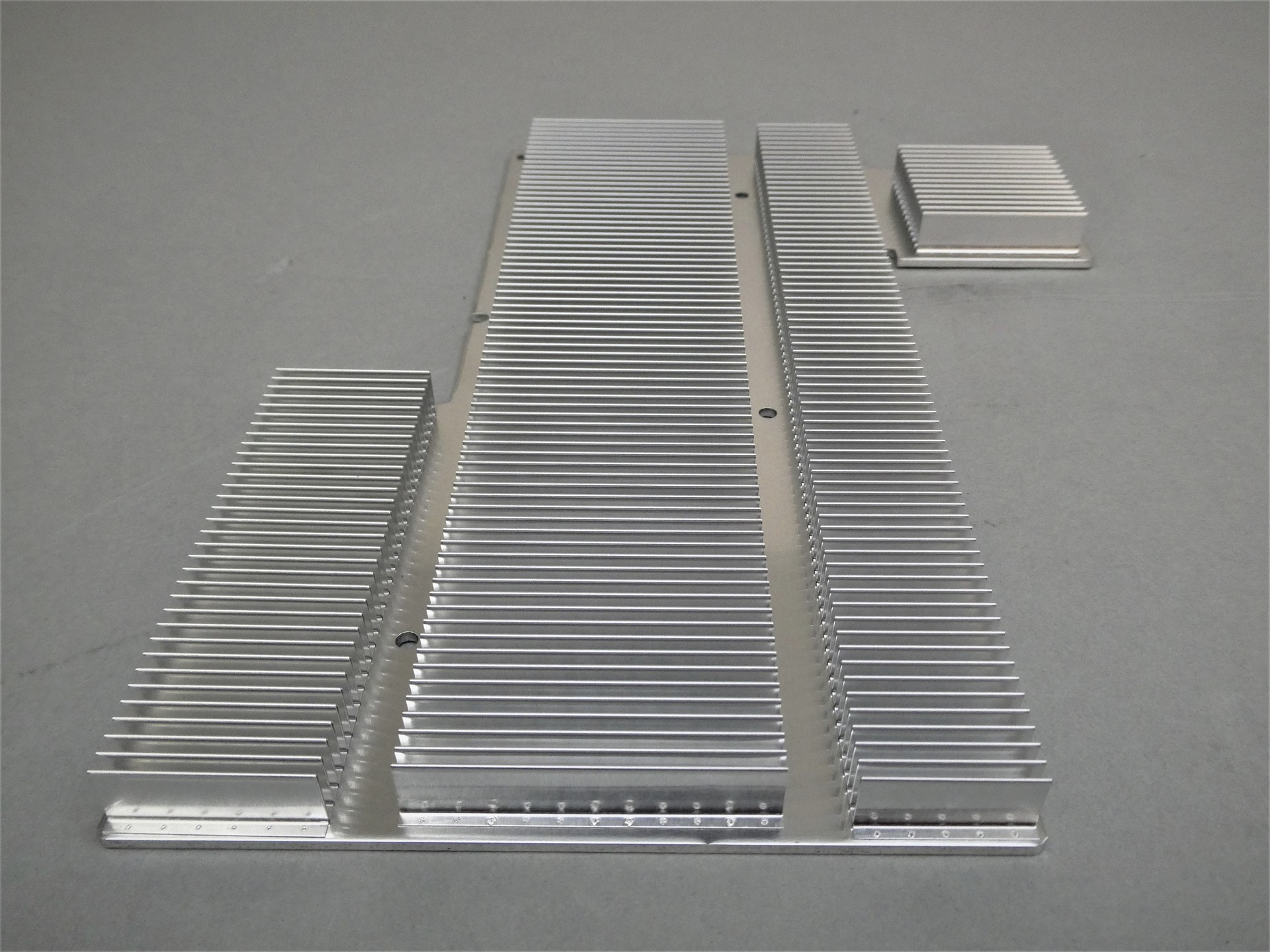

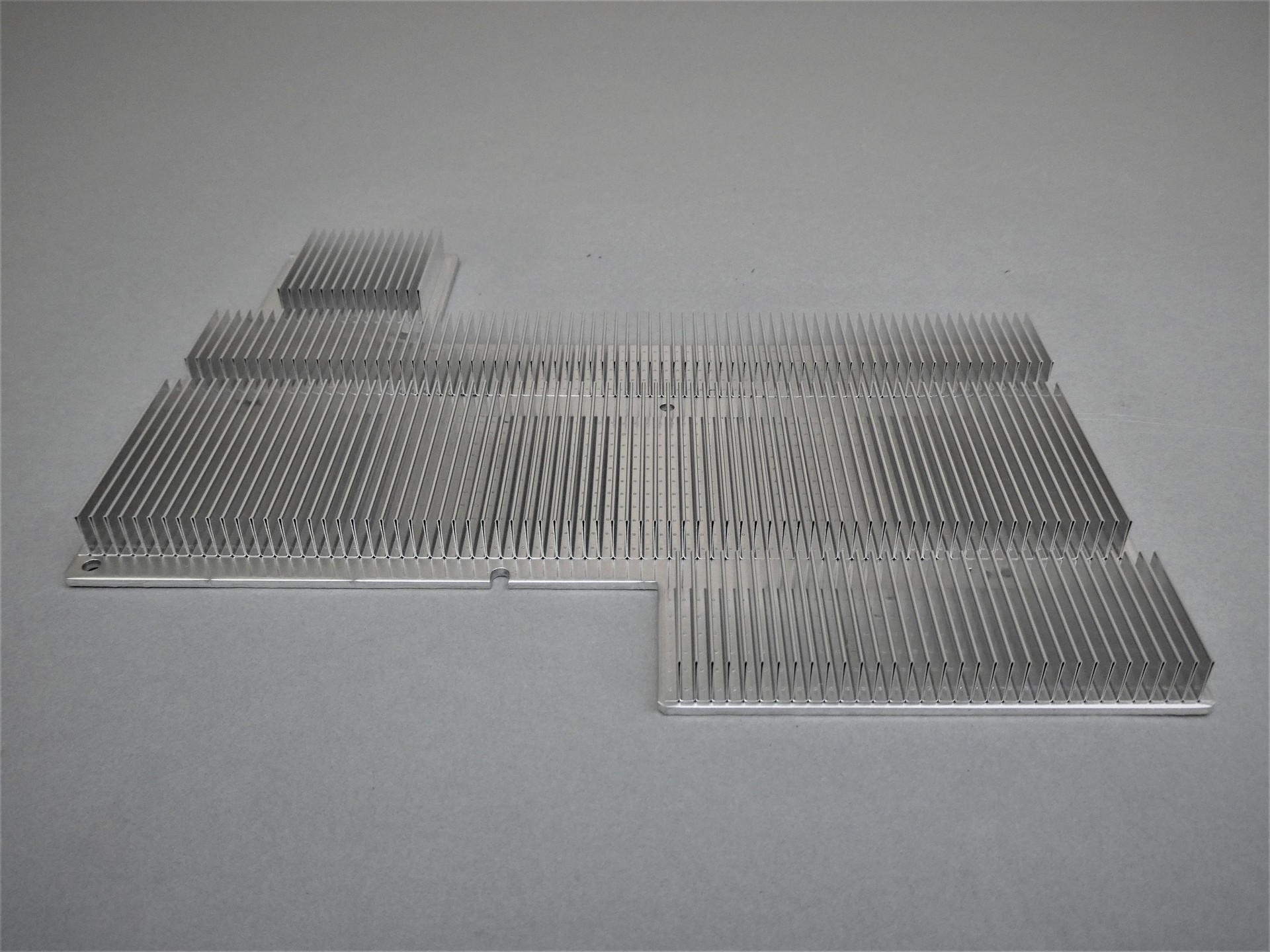

・平板上に溶接されているフィンは自社オリジナル加工装置で製作した。

・溶接治具は、全てのフィン間を押さえられる、レーザ照射点をふさがない、集塵の風の流れを妨げない、各部品の位置を決められる、という点を考慮して検討・設計した。

・1500点を超える多数点の溶接であるが、ガルバノスキャナの活用により溶接工程は1分以内で完了できた。

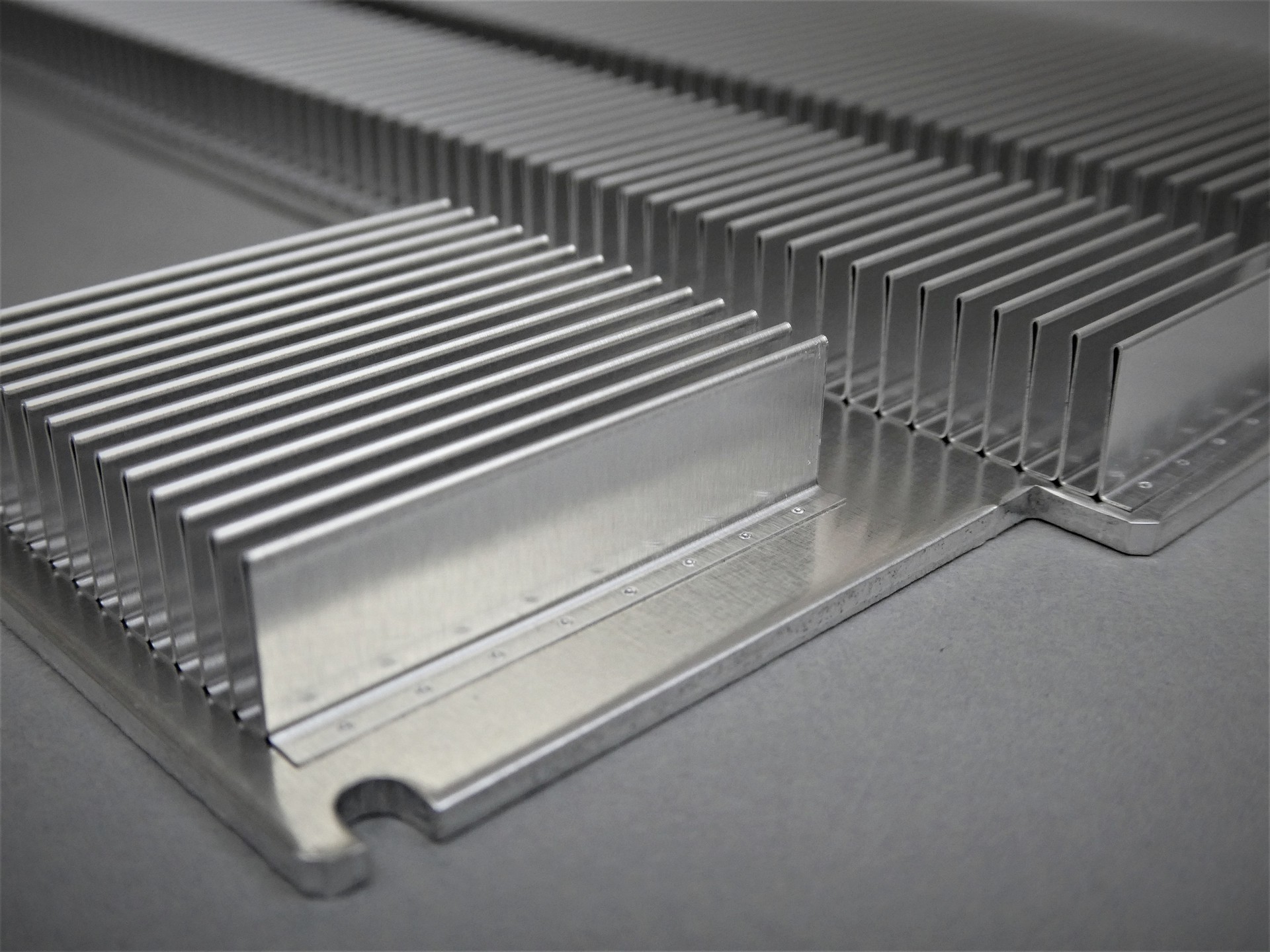

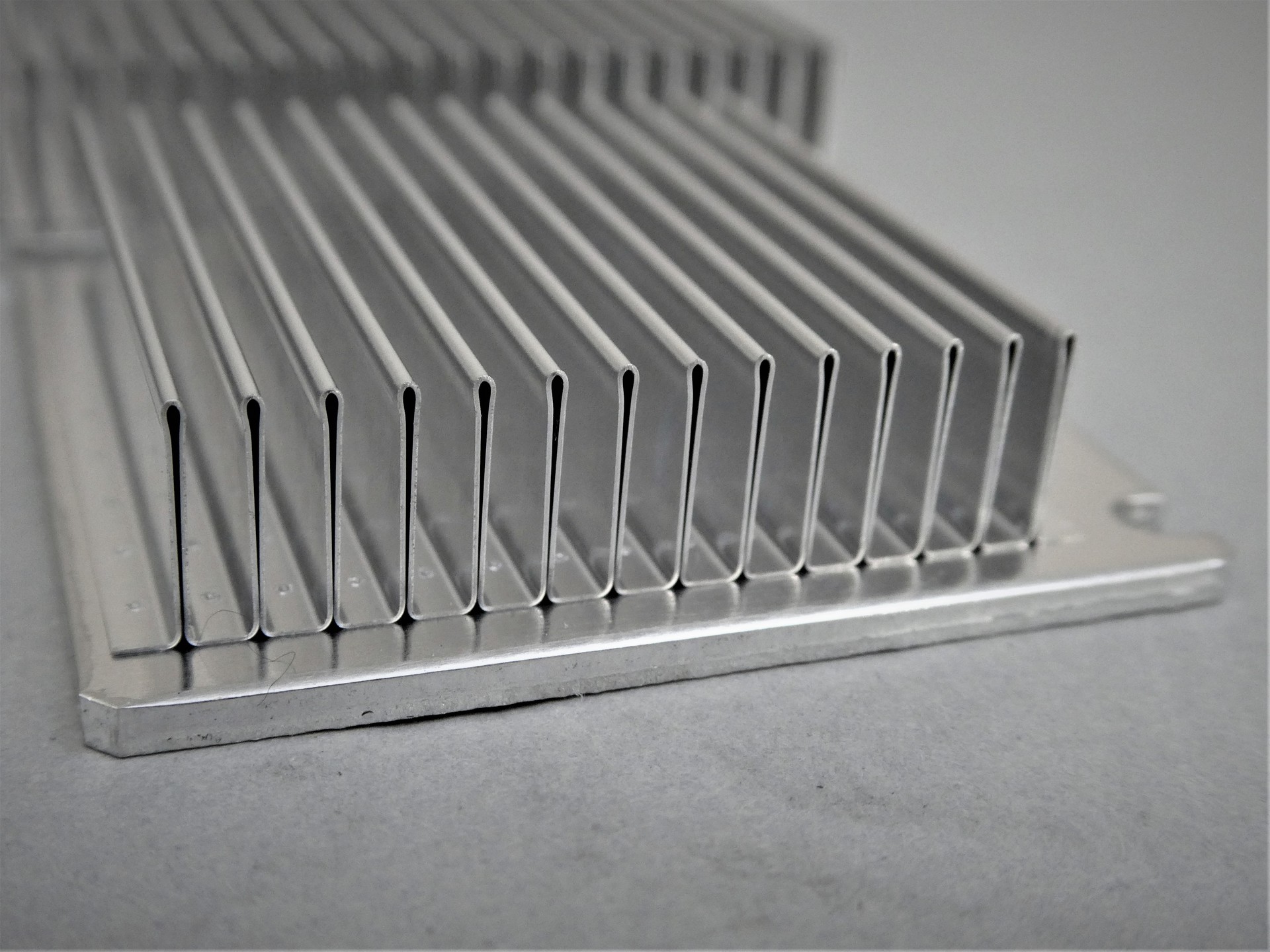

・フィンの山ピッチは2.5mmであるためレーザ光が通過する隙間は約2mmと狭いが、スキャナ部にテレセントリックレンズが採用されているため、広範囲でフィン間の隙間にレーザ光を通すことができている。

・溶接順を工夫することで熱による歪みを小さくできた。

・パルスファイバーレーザ設定のパルス条件を細かく調整することにより、焼けの発生を防止できた。

・本作品について、焼け・すす取り、ひずみ取りなどの溶接仕上げ関連作業無しで綺麗な仕上がりにできている。
