第35回優秀板金製品技能フェア
単体品の部 全64作品
単体008
技能奨励賞

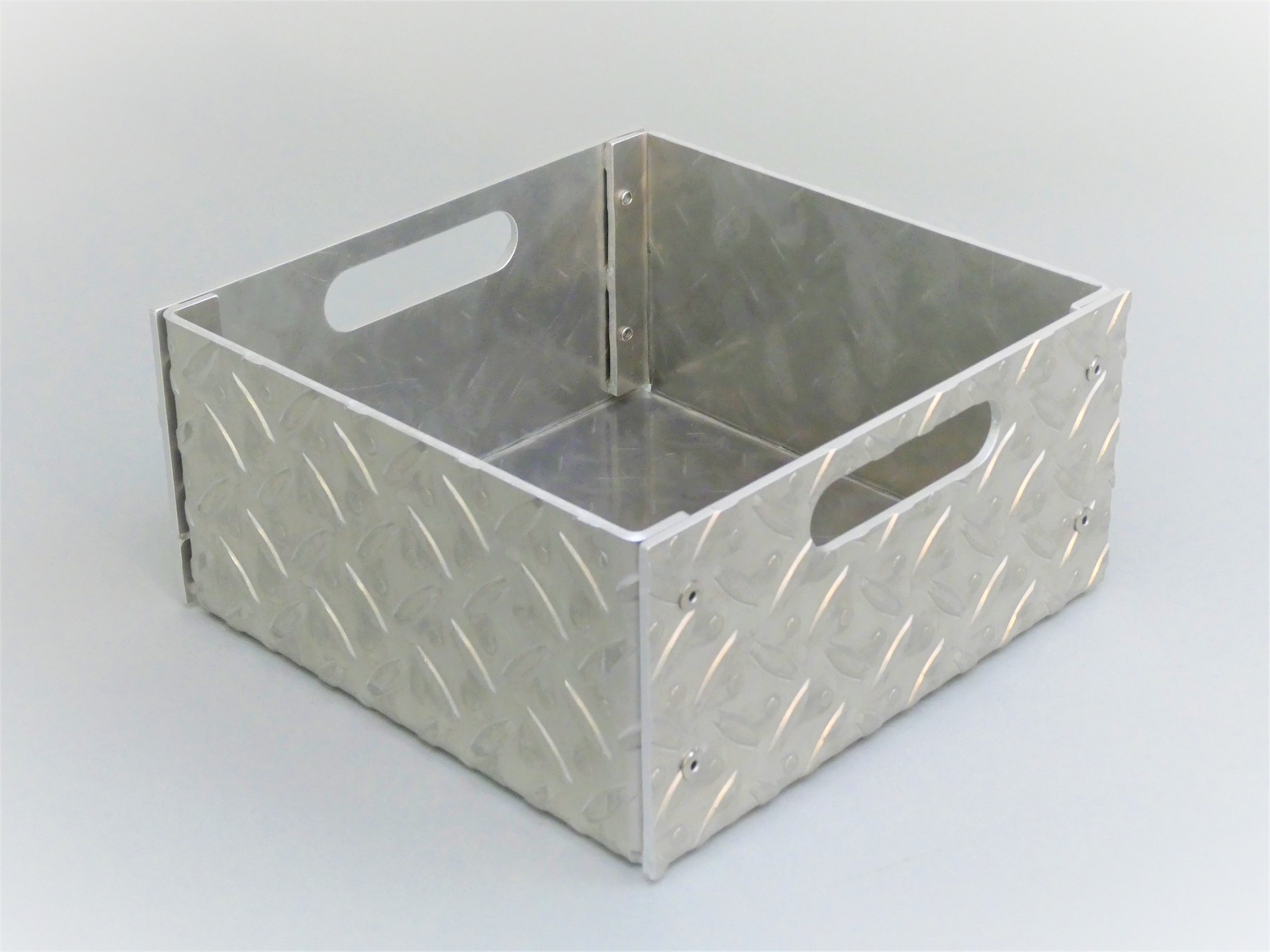

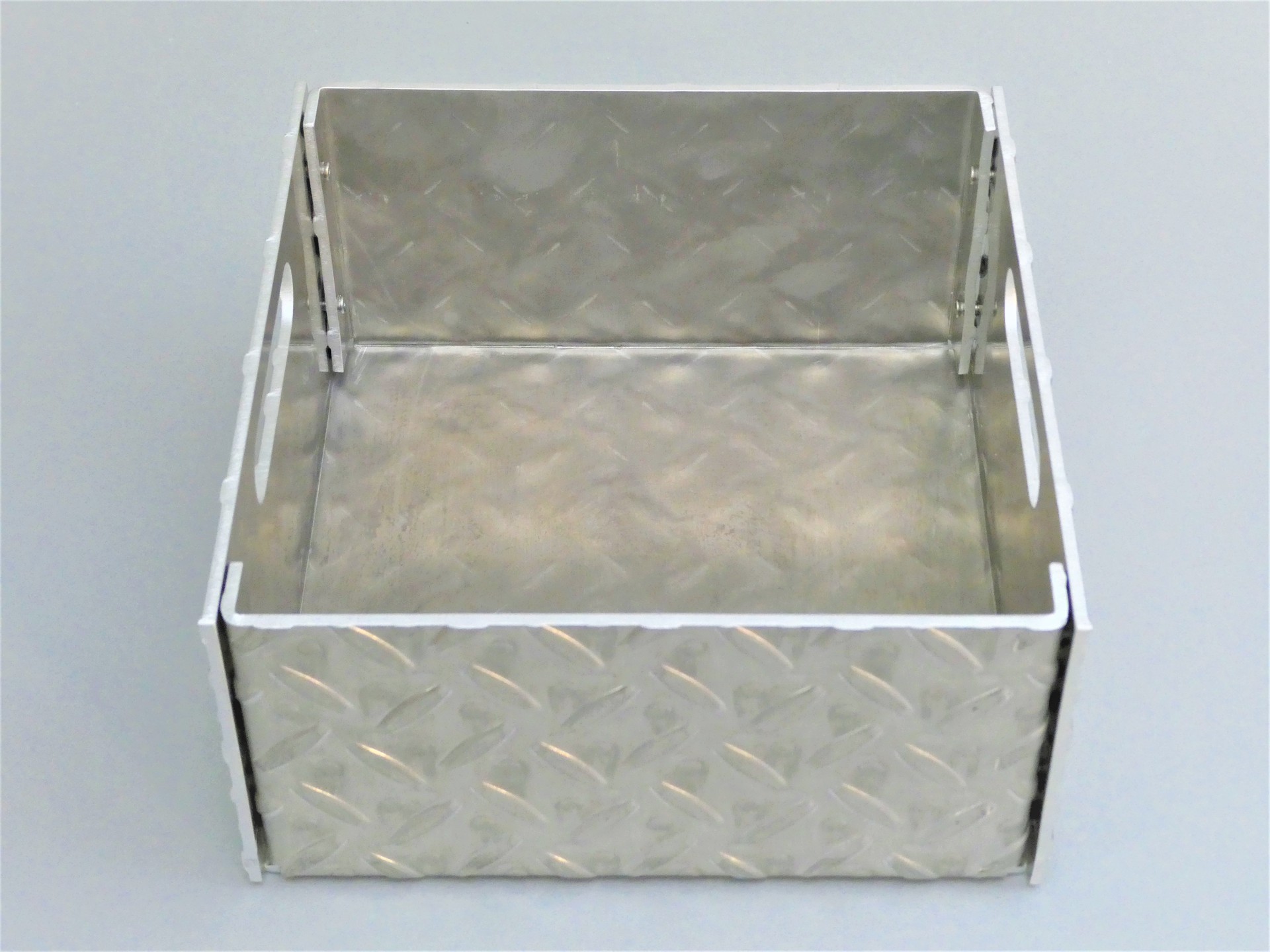

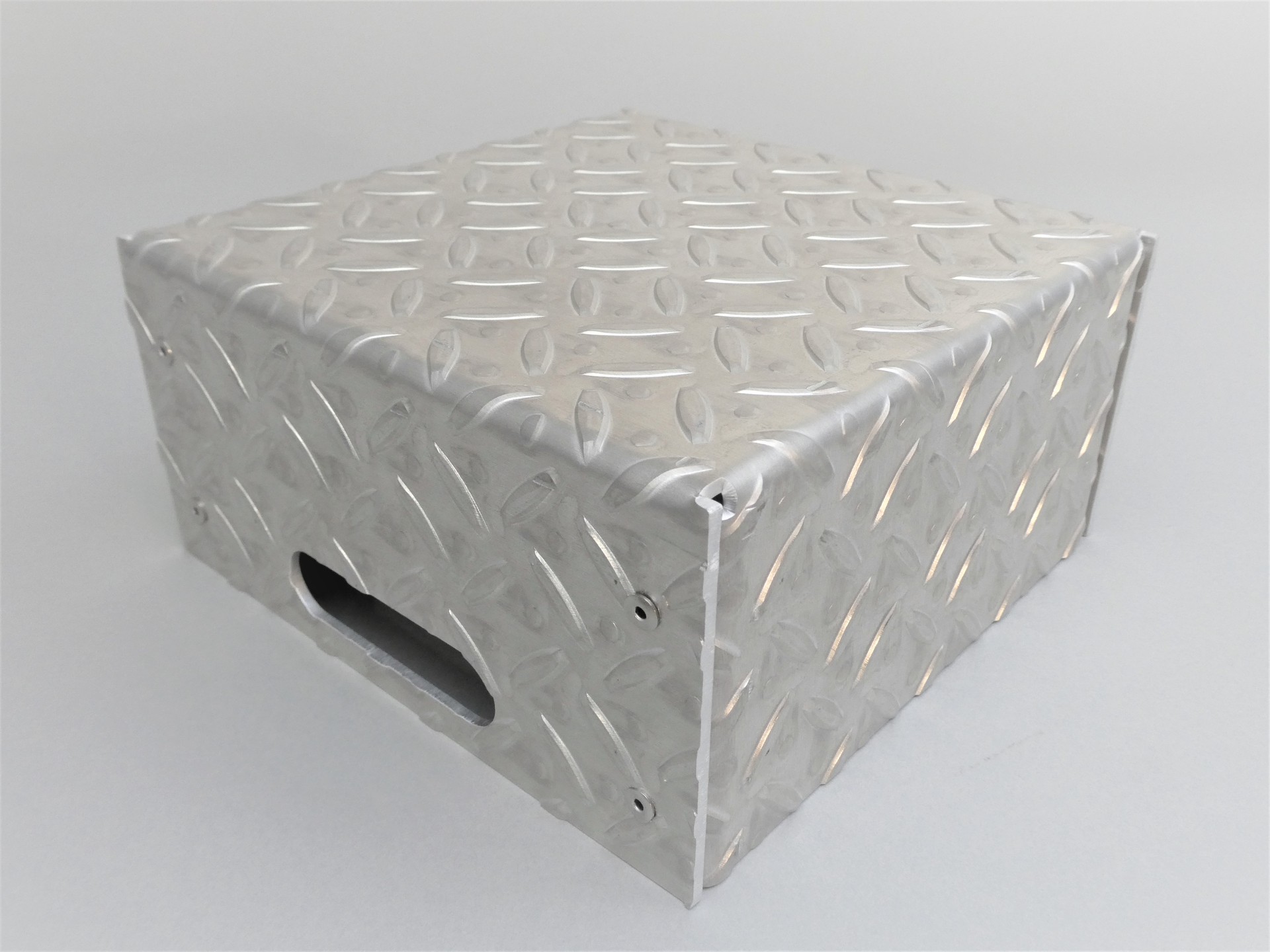

小物収納BOX
株式会社 ミワレーザー (愛知県)
-
・サイズ: W197 × D200 × H91 mm
-
・精度: ± - mm
-
・プログラム時間: 15 分
-
・加工時間: 20 分/個
-
・加工数量: 1 個
-
・材質: アルミ(A5052)
-
・板厚: 3.0 mm
-
・作品種類: オリジナル品
加工工程
2D/3D設計
レーザ加工
曲げ
溶接
アピールポイント

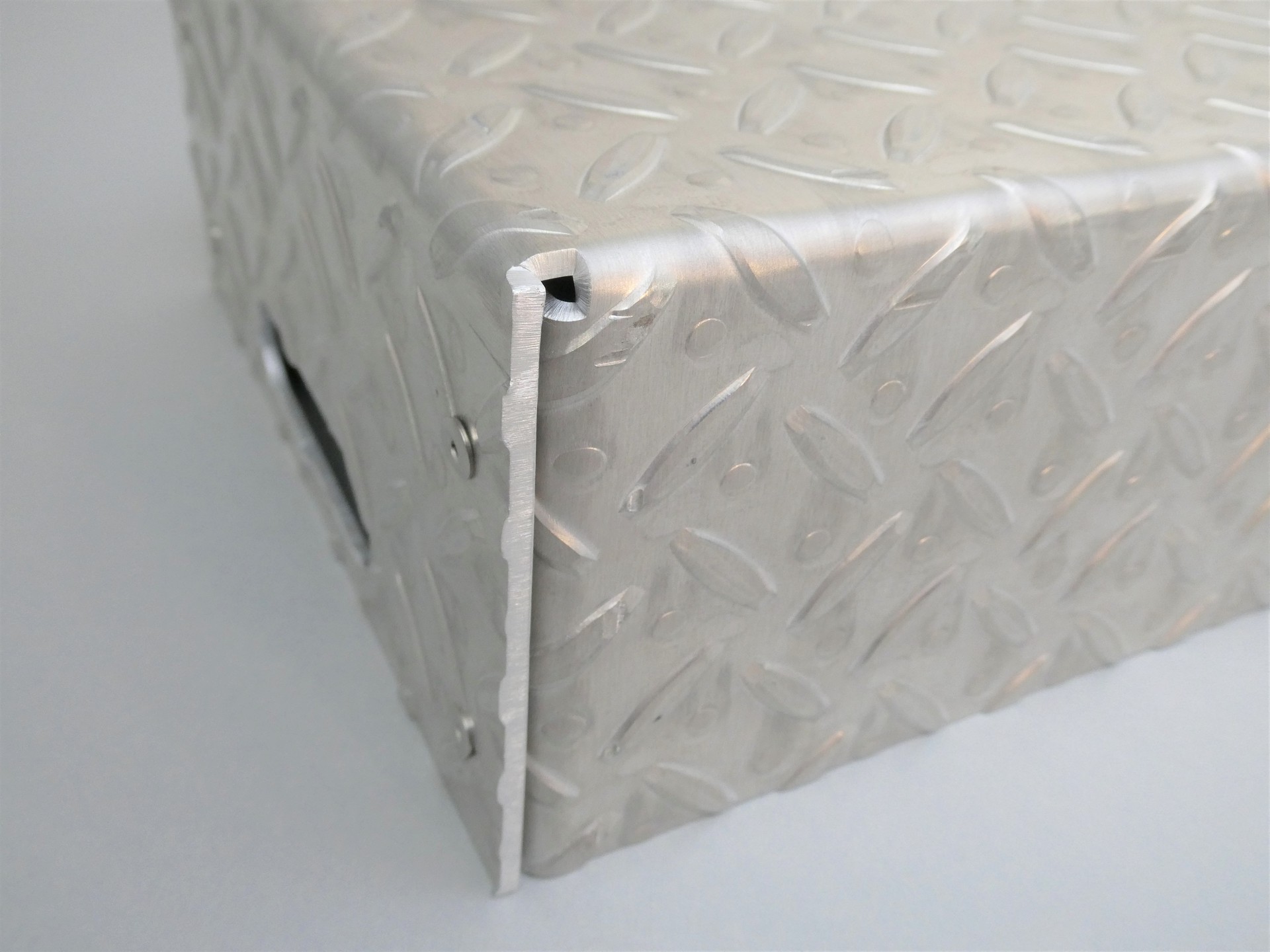

縞板の曲げ加工精度に苦労しました。

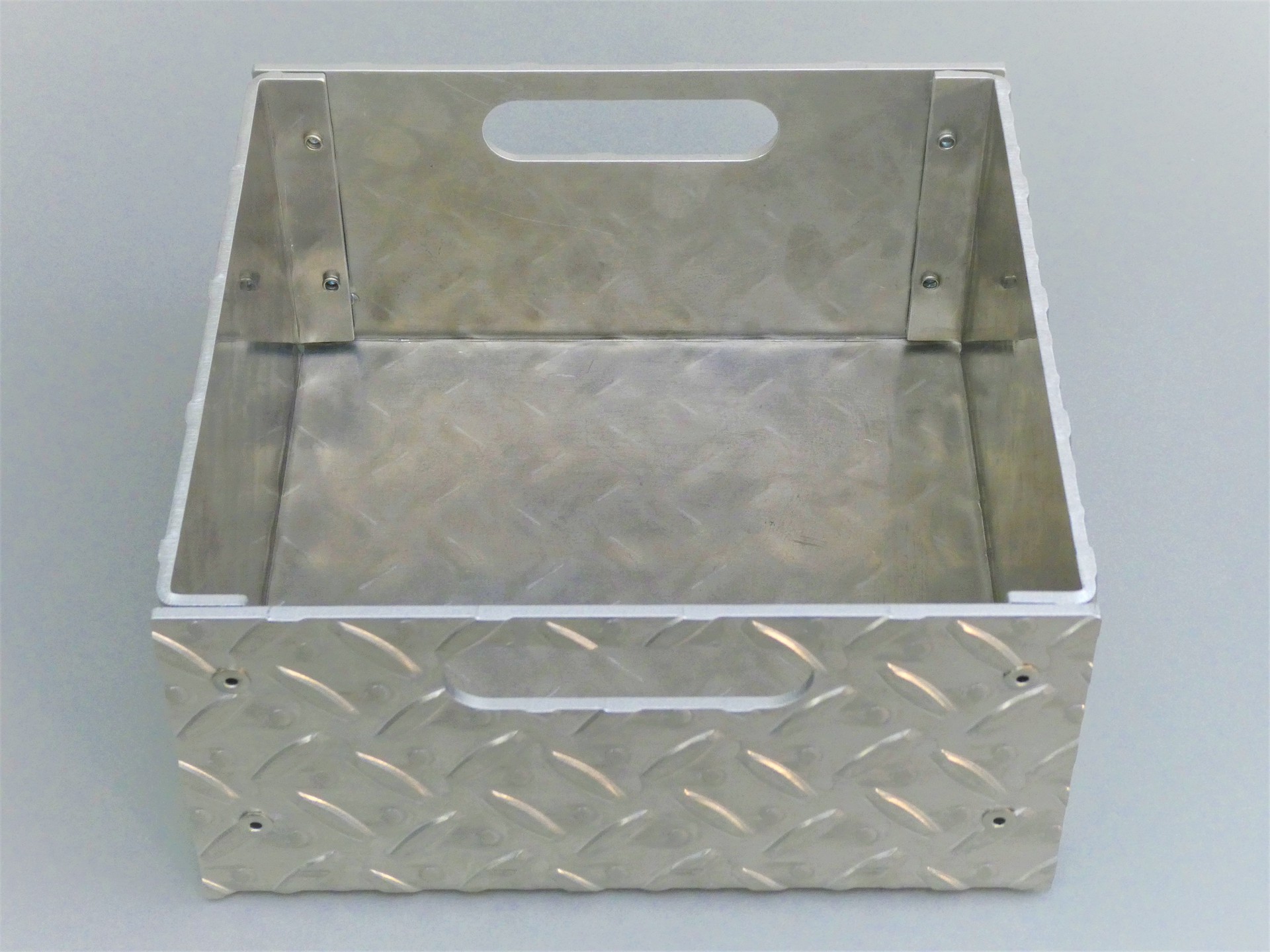

リベット溶接を踏まえた寸法出しにより、強度を確保しております。
事務所内の小物収納BOXとして活用しておりますが、サイズによってはトラックの架台に載せるBOXとしても活用が可能と考えております。
・ 縞板の曲げ加工精度
・ リベット溶接を踏まえた寸法出し
