第35回優秀板金製品技能フェア
単体品の部 全64作品
単体069
単体品の部 グランプリ

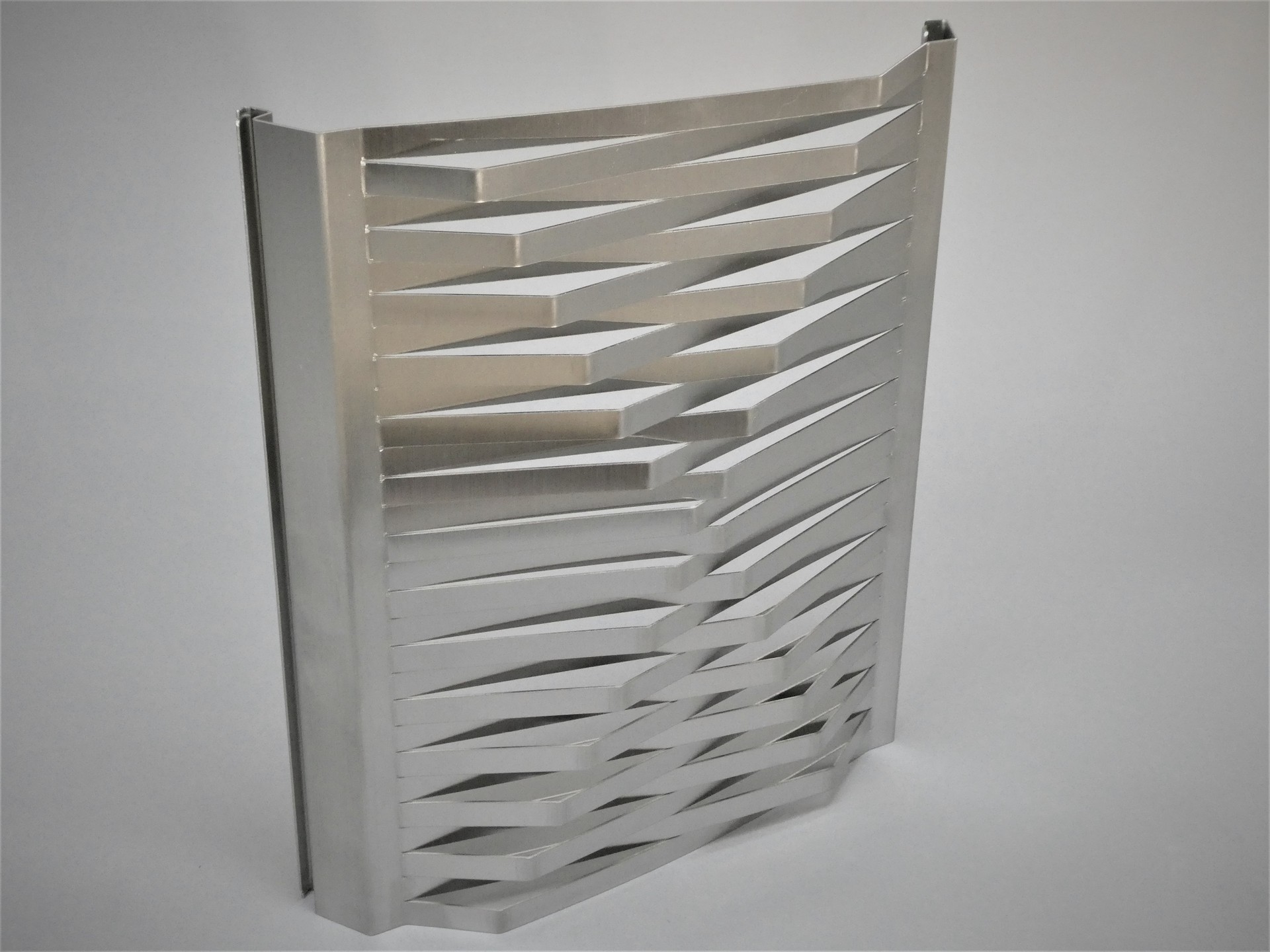

板金 origami
リョーユウ工業 株式会社 (福岡県)
-
・サイズ: W335 × D298 × H70 mm
-
・精度: ± 0.3 mm
-
・プログラム時間: 60 分
-
・加工時間: 120 分/個
-
・加工数量: 1 個
-
・材質: ステンレス(SUS304)
-
・板厚: 1.2 mm
-
・作品種類: オリジナル品
加工工程
プログラム
レーザ加工
曲げ
アピールポイント
この作品のテーマは折り紙を板金加工で表現したいという発想から出来ました。
立体感を見せるため曲げ幅と高さの選定と曲げ物に沿った折り返し位置移動の起動設計に苦労した。機械(ベンダー)で板金を曲げやすくするため曲げ位置(ケガキ)を整数で表し調整を行った。
表だけでなく裏にも傷が入らないようアキエスで加工し、加工後は養生してできるだけ両面に傷が入らないような工夫をしています。
曲げる際に歪まないように角度を1~2度づつ細かく修正しながら形にした。
約1000回、アマ曲げの突き曲げを繰り返し製作しました。
補足 作品は1台で出品していますが 3台製作し組み込むことで添付写真のような用途でも使用できるように設計しています。
使用例1:ランプシェード、使用例2 植木鉢カバー
