第35回優秀板金製品技能フェア
単体品の部 全64作品
単体041
技能奨励賞

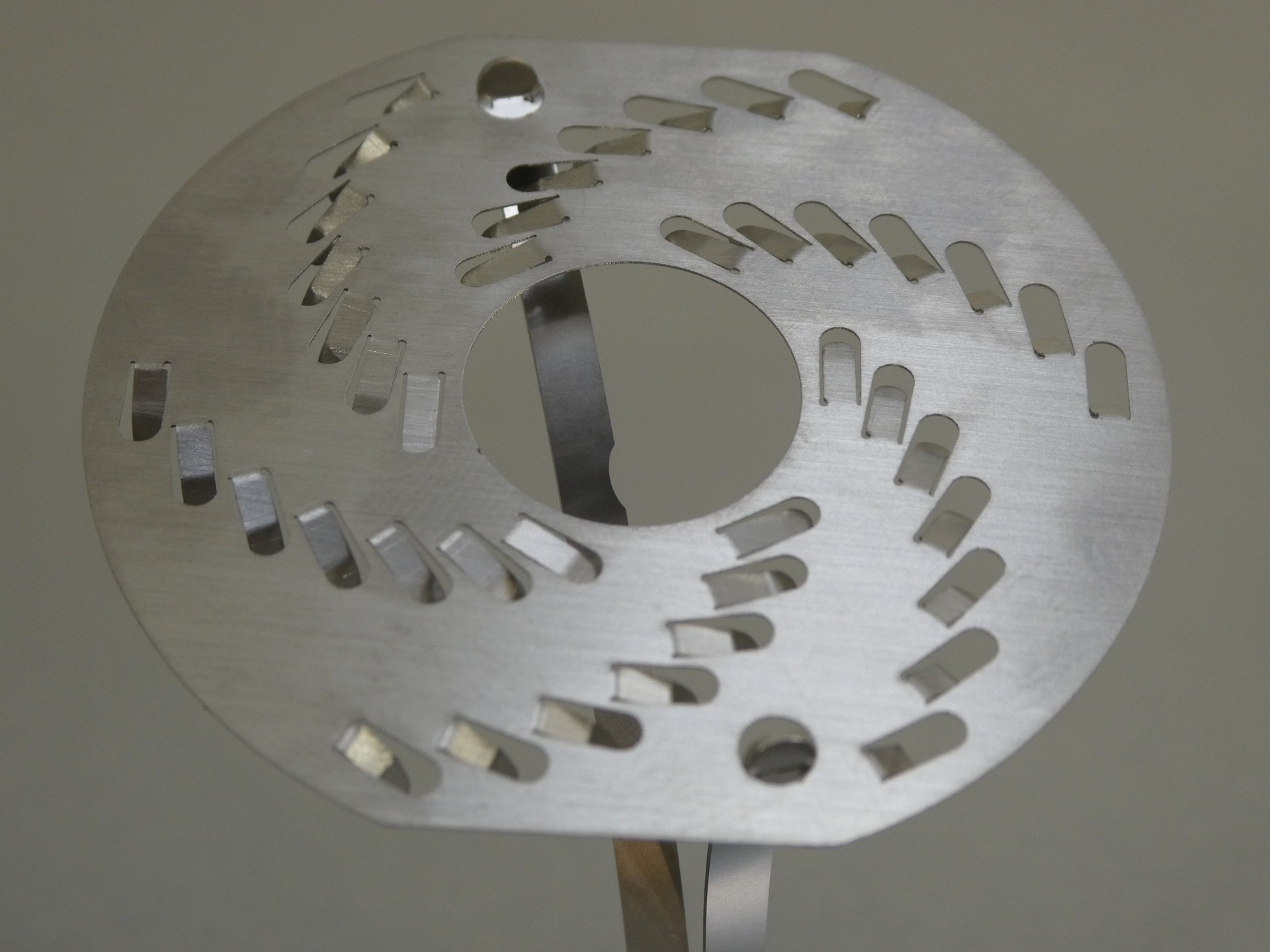

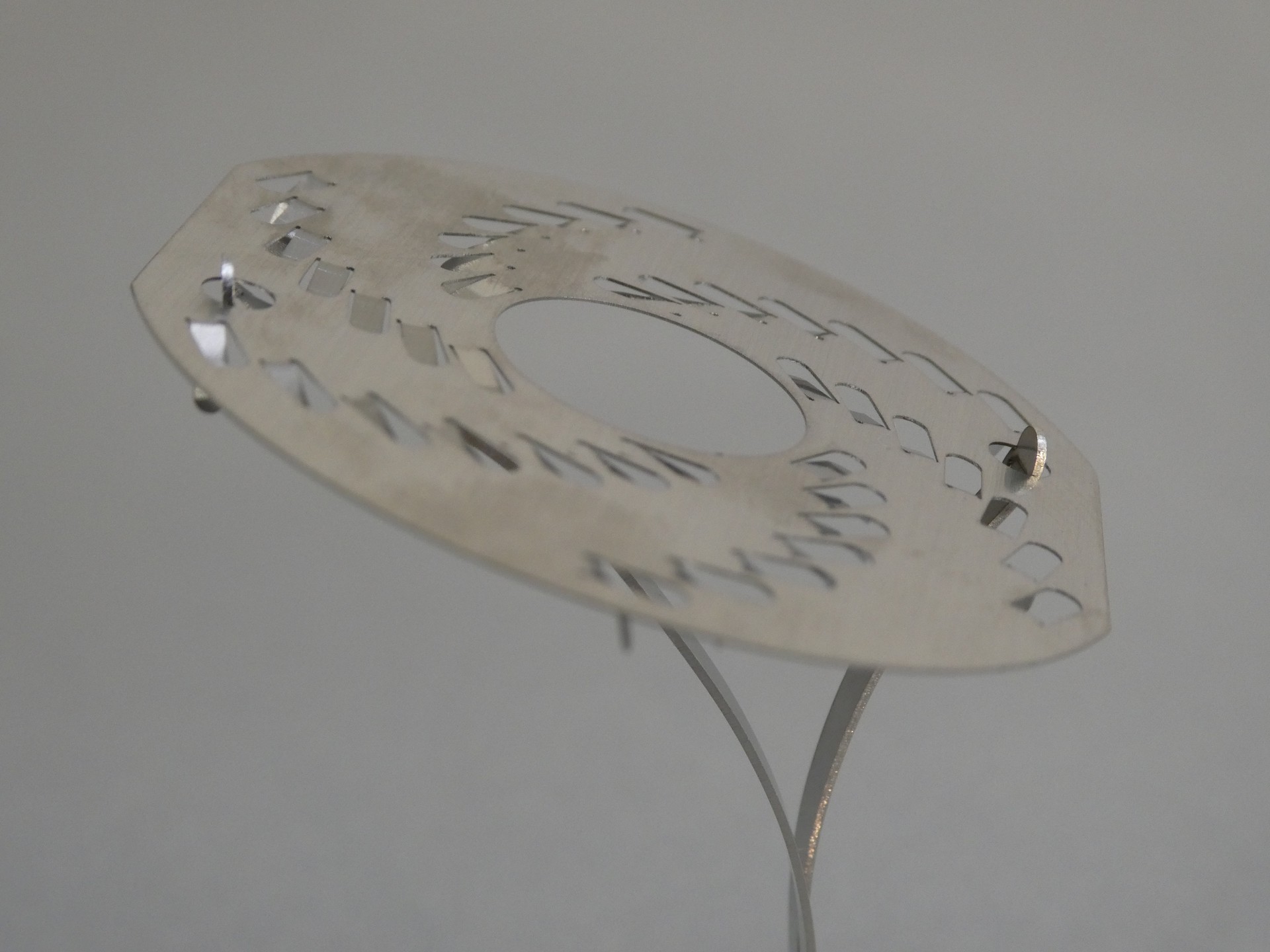

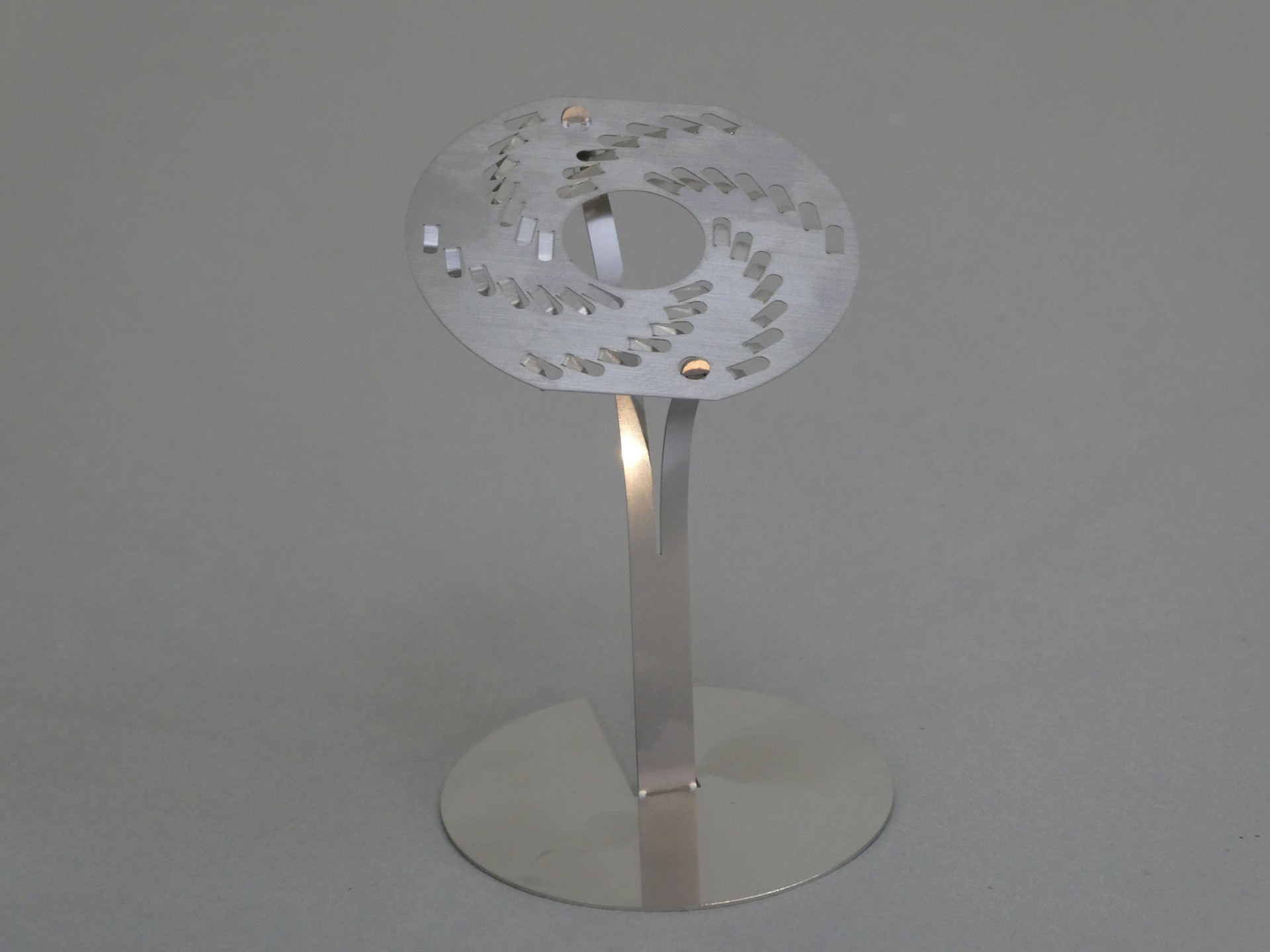

Baffle fin
田中電工 株式会社 (大阪府)
-

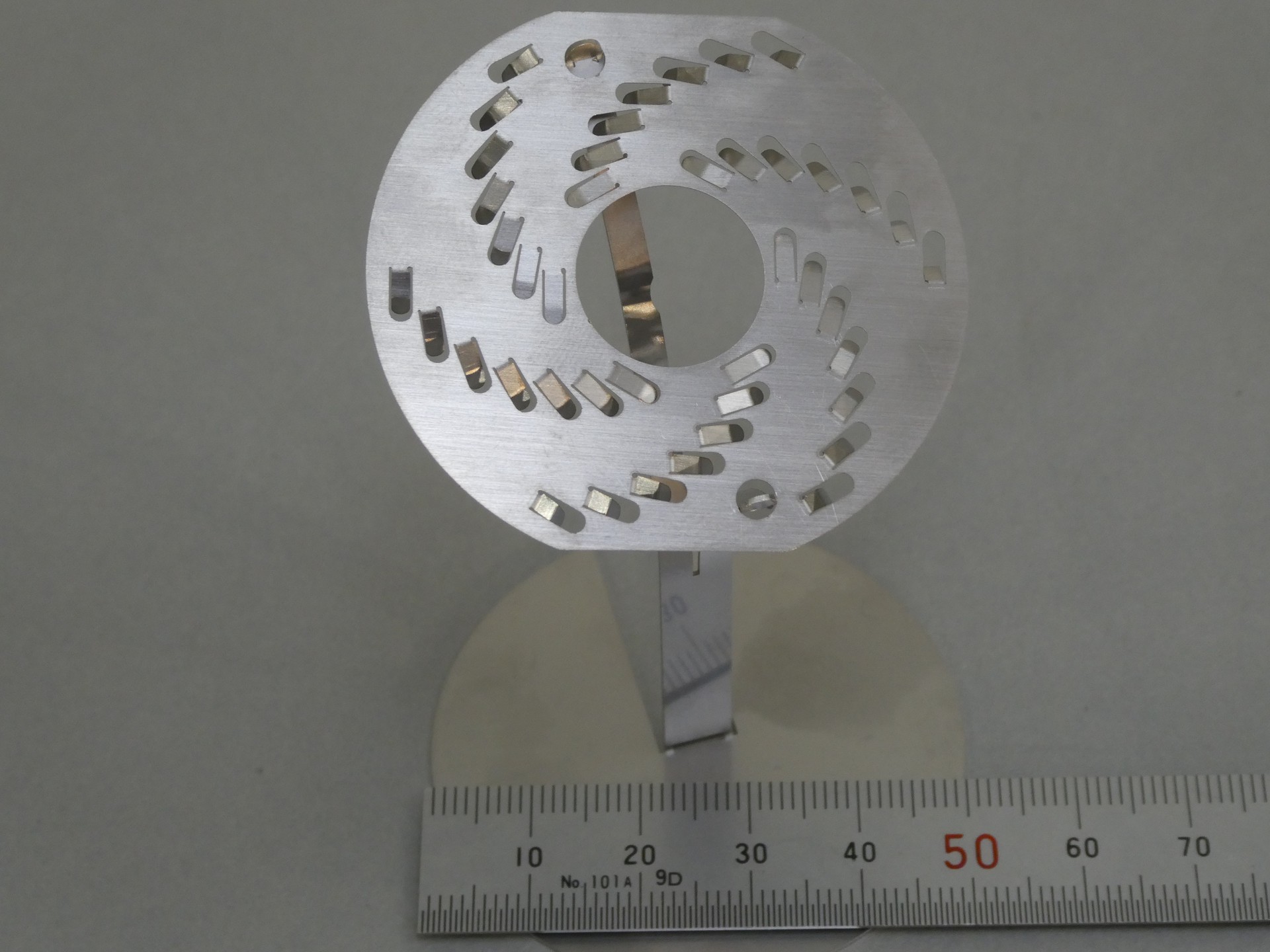

・サイズ: W48 × D45 × H3 mm
-
・精度: ± 0.1 mm
-
・プログラム時間: 42 分
-
・加工時間: 48 分／個
-
・加工数量: 2 個
-
・材質: ステンレス（SUS304）
-
・板厚: 0.2 mm
-
・作品種類: 量産品
加工工程
2D/3D設計
プログラム
レーザ加工
曲げ
アピールポイント
■精密連続加工

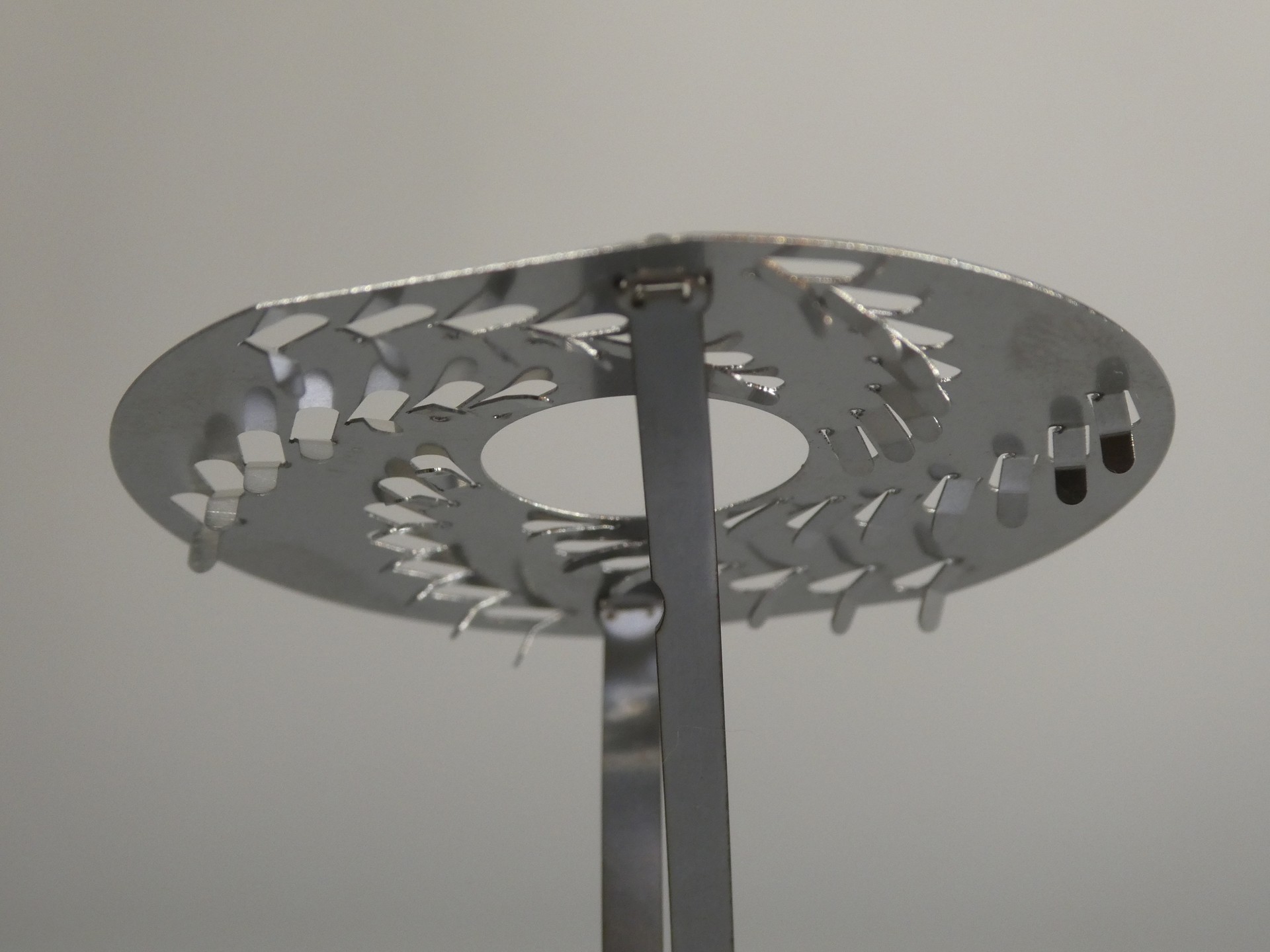

・ 連続する爪の立上げをFMB062の連続曲げのｾｯﾃｨﾝｸﾞで よりｽﾋﾟｰﾃﾞｨに精密に完結させることができました。
・ ﾊﾞｯｸｹﾞｰｼﾞによる位置決めが非常に難解でしたが、独自のﾉｳﾊｳにより正確な位置決め方法を確立し、通常では曲げの当てを取れない製品でも加工可能としました。
