第35回優秀板金製品技能フェア
単体品の部 全64作品
単体029
技能賞

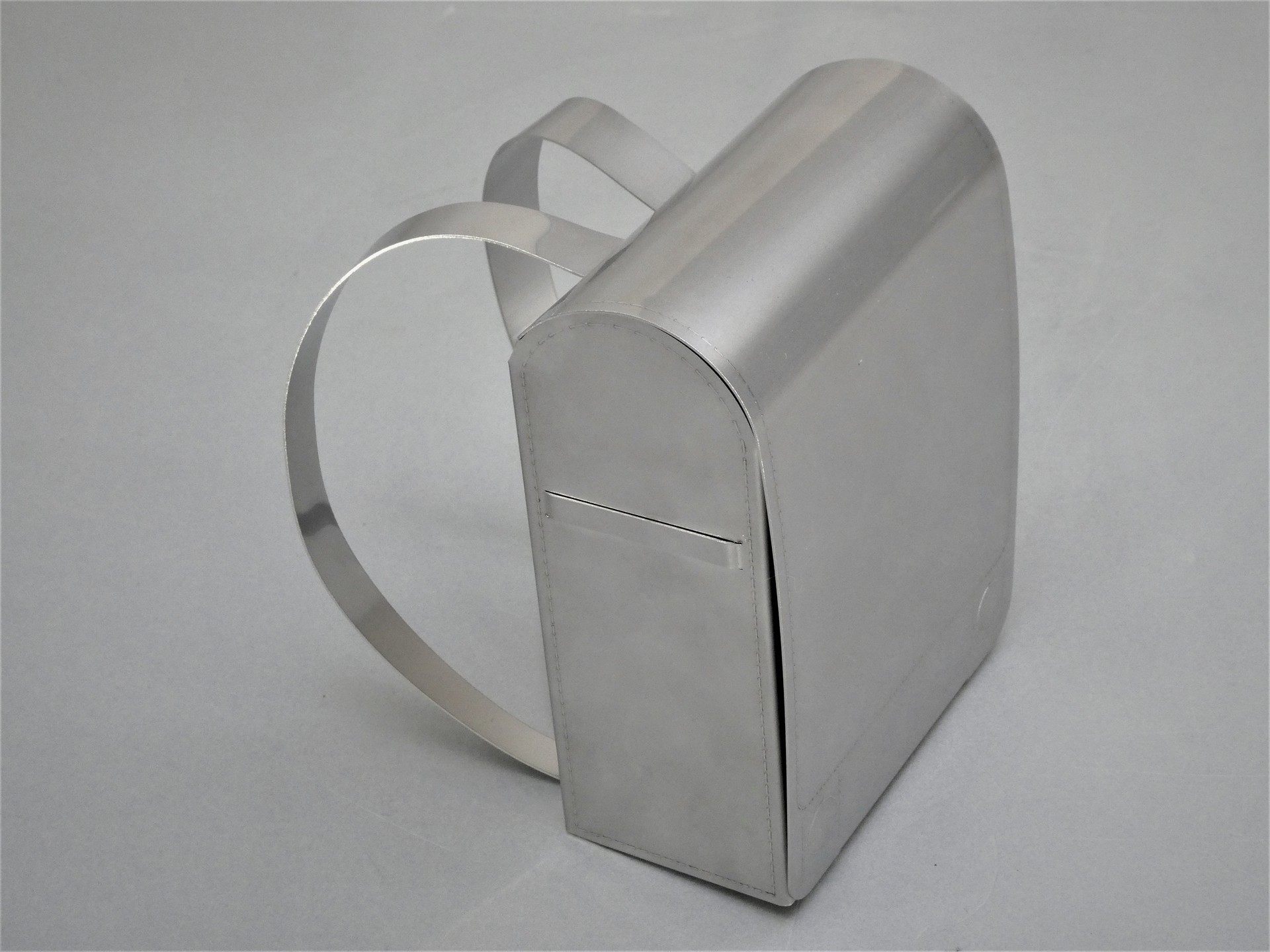

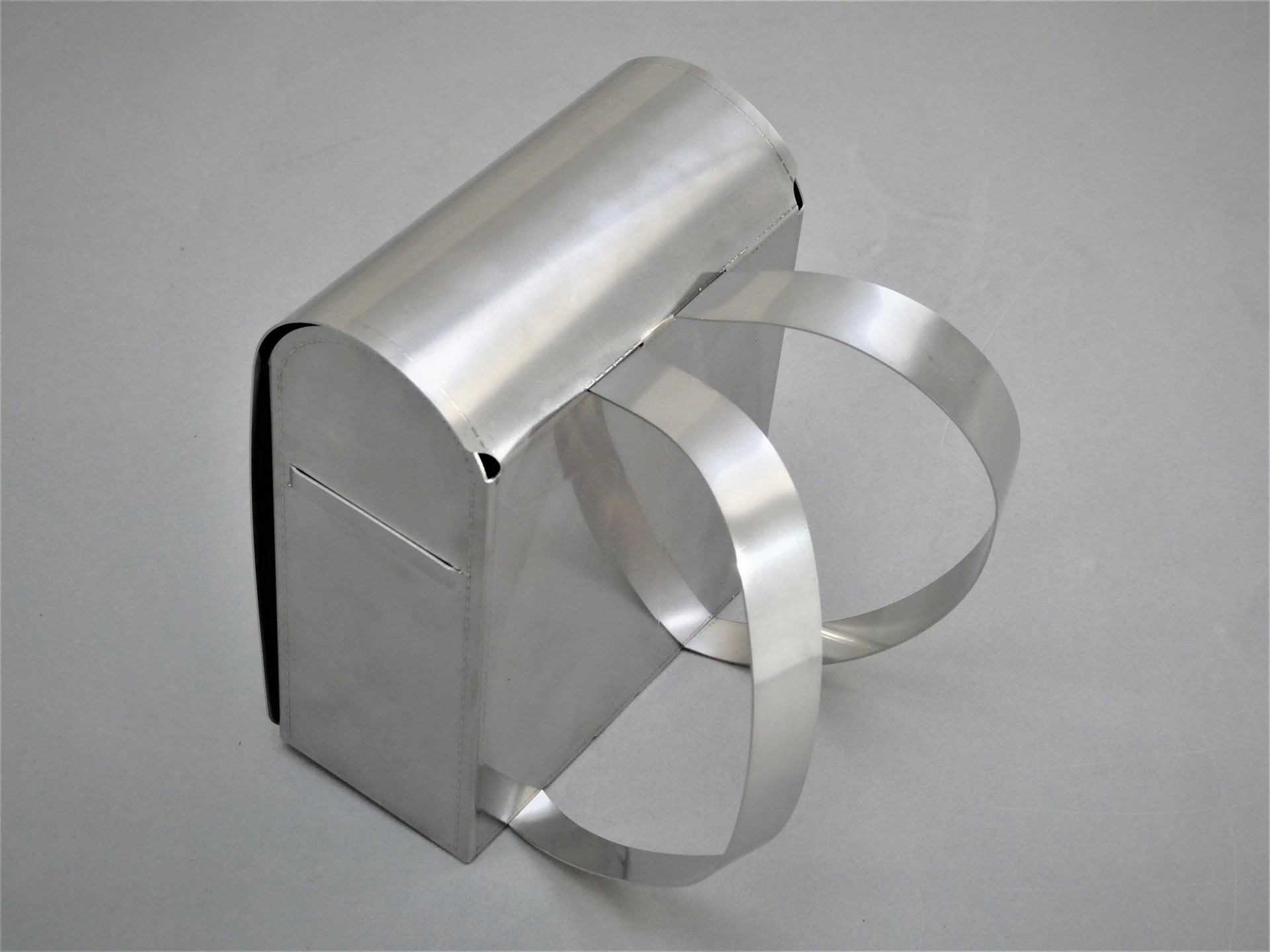

ランドセル ~あの頃の思い出~
リンナイ 株式会社 生産技術本部 (愛知県)
-
・サイズ: W110 × D125 × H145 mm
-
・精度: ± 0.2 mm
-
・プログラム時間: 180 分
-
・加工時間: 200 分/個
-
・加工数量: 1 個
-
・材質: ステンレス(SUS304)
-
・板厚: 0.6 mm
-
・作品種類: オリジナル品
加工工程
機構の考案
2D/3D設計
展開
CAD/CAM
レーザ加工
絞り加工
曲げ
手加工
アピールポイント

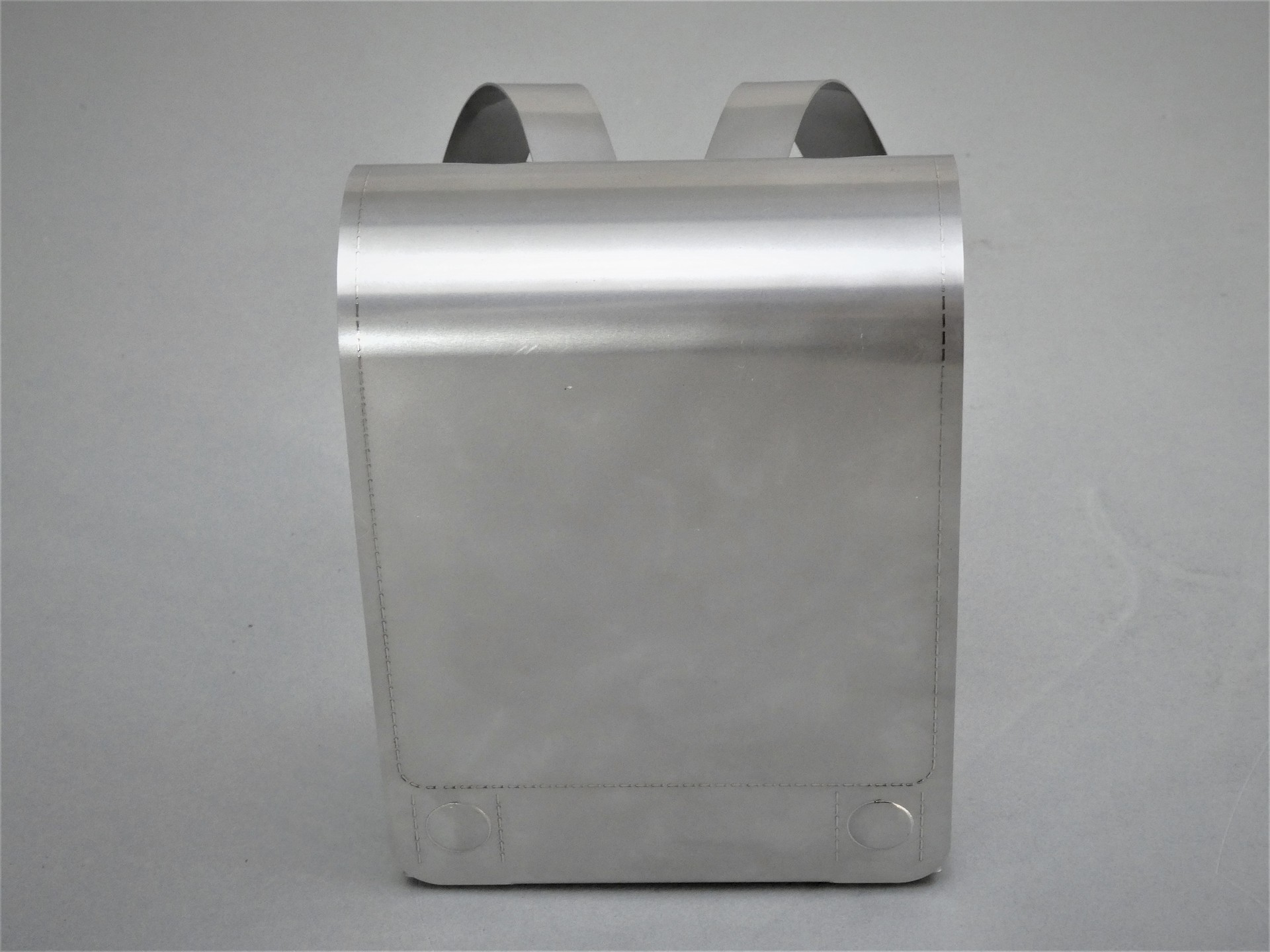

一番のアピールポイントはランドセルの冠の部分にあたるR曲げです。
この部分はRG_35のR型で曲げてもなかなかきれいなRを出すことができず、加工法を変えてFR曲げに変更しました。ですがどうしても型と作品が当たってしまい、うまく曲げられず合計3回、型を付け替えて加工し、綺麗なRに加工することが出来ました。

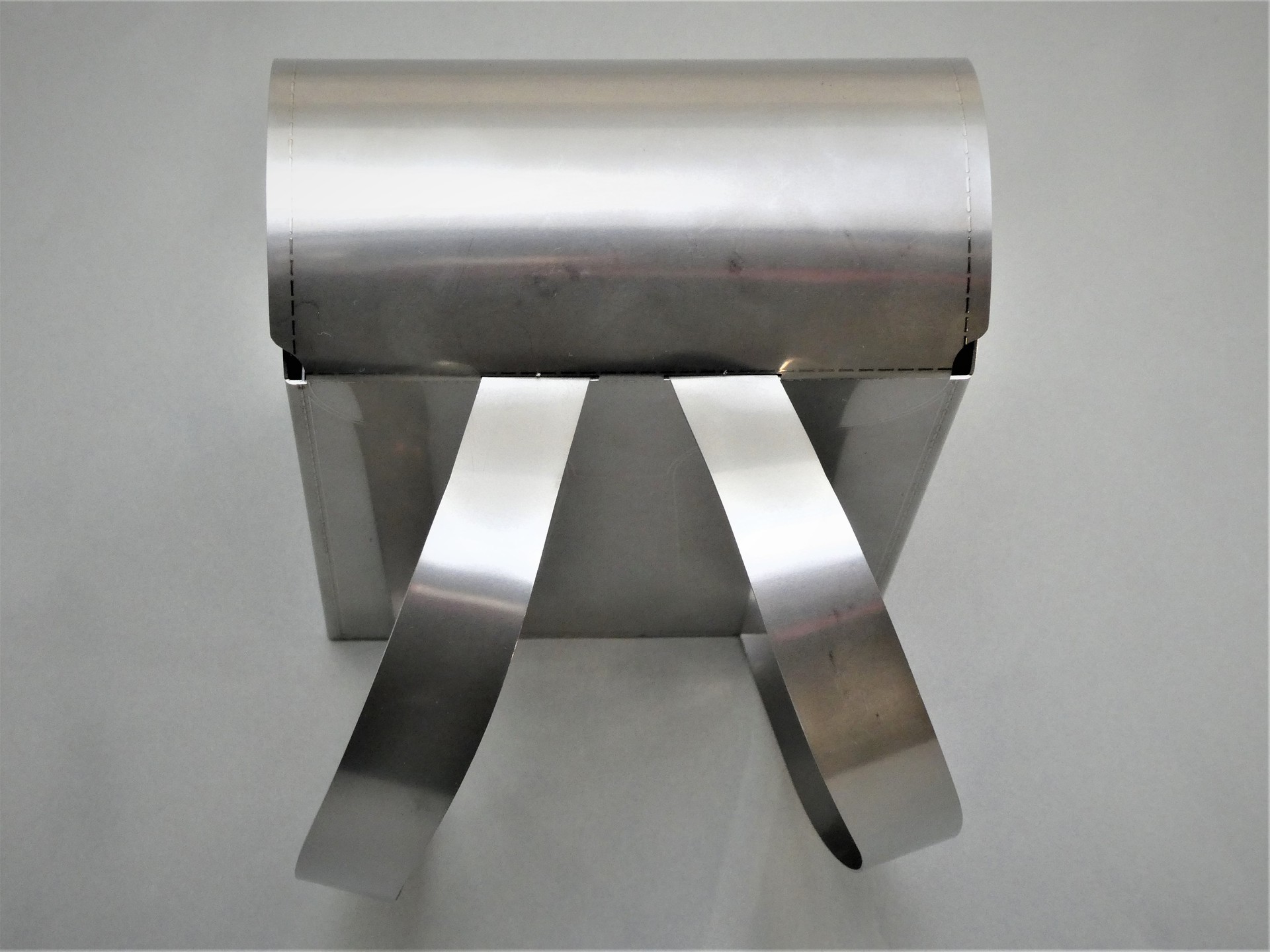

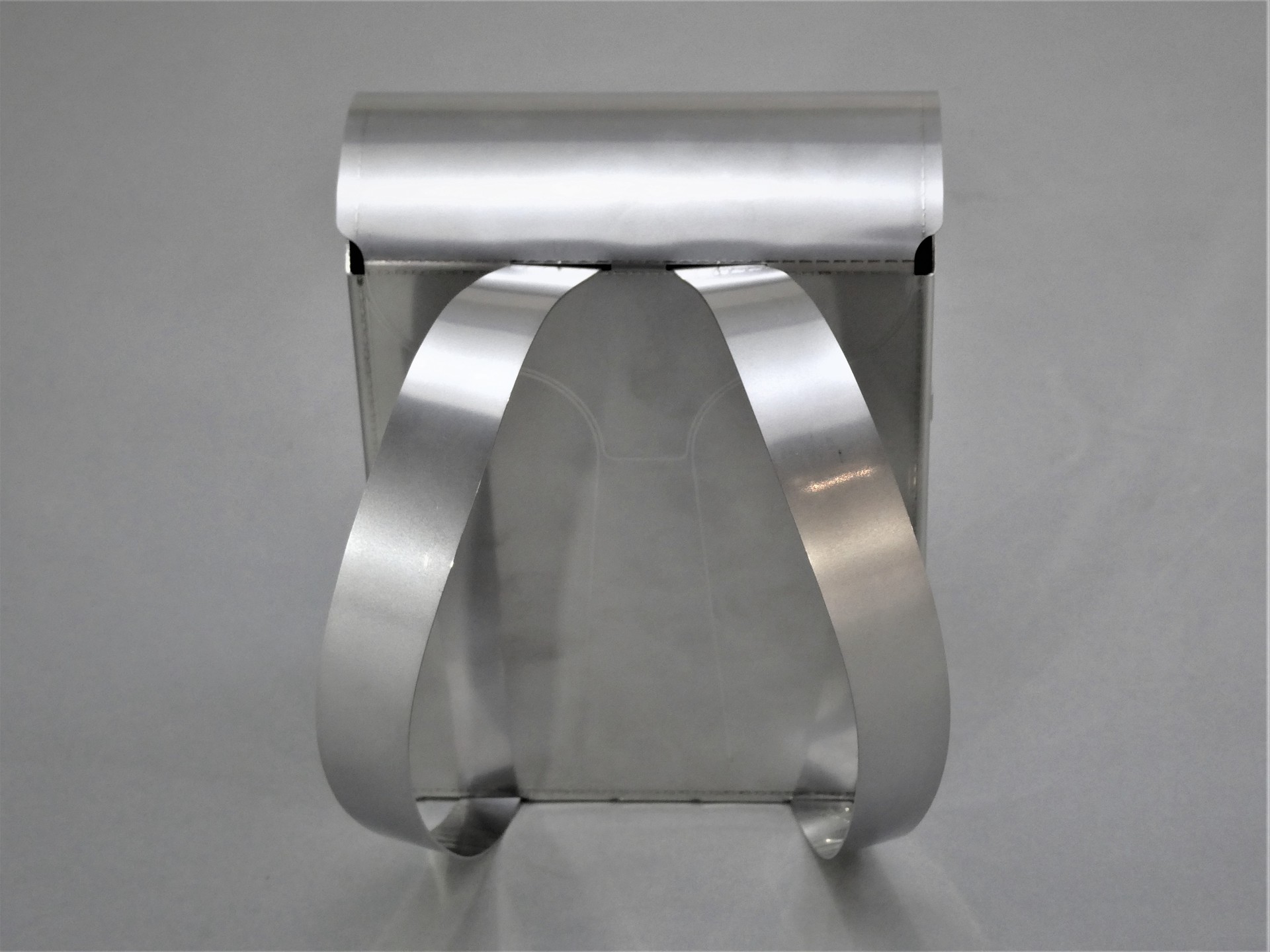

また、ランドセルの縫い目は2次元レーザーのケガキ加工で、冠のボタンの部分は絞り加工、肩紐の部分も真っ直ぐに付けるのではなくハの字に取り付け、幅も緩急をつけることでランドセルらしさを細かく再現しました。
