第35回優秀板金製品技能フェア
単体品の部 全64作品
単体002
技能奨励賞
特別奨励賞

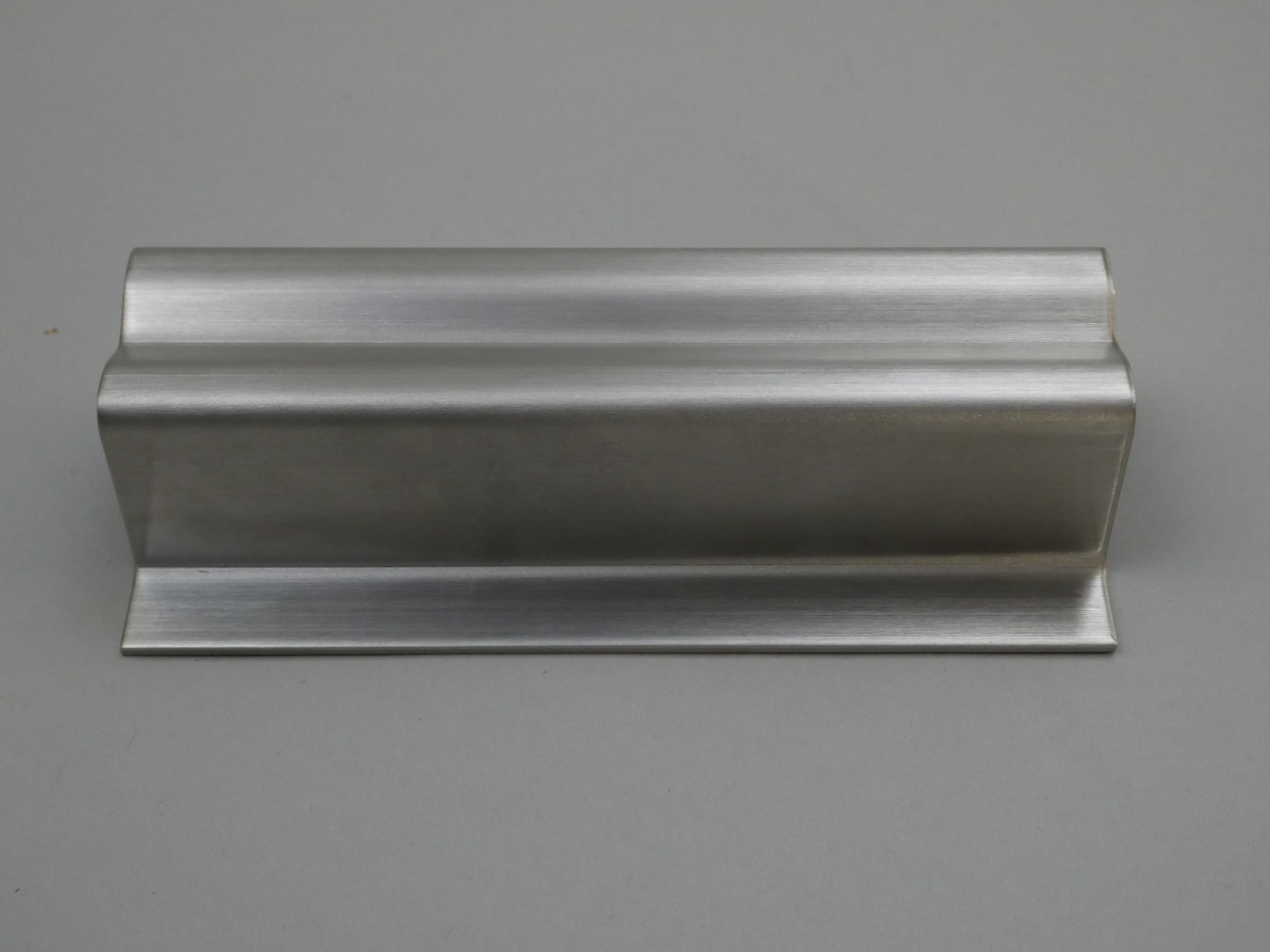

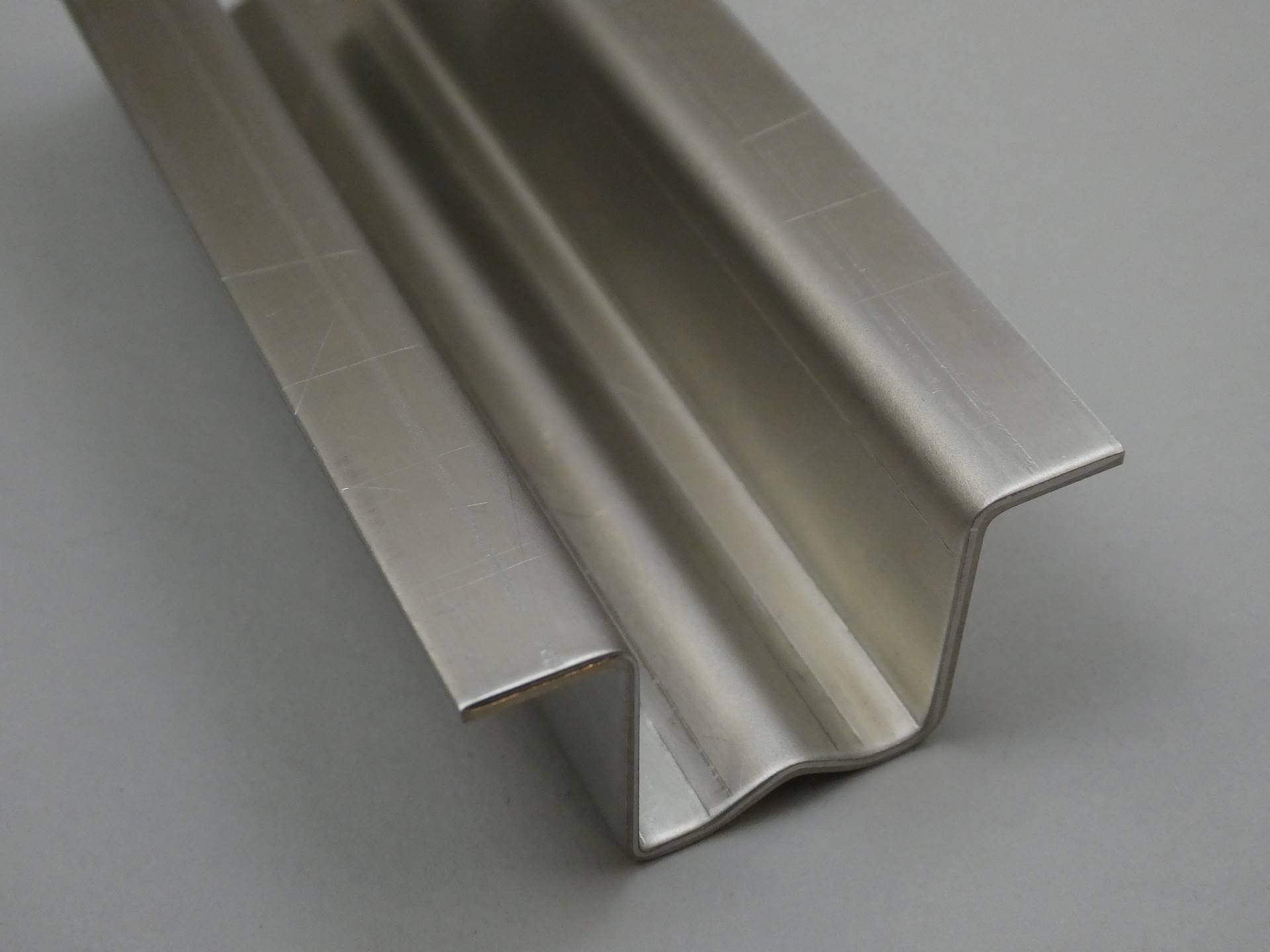

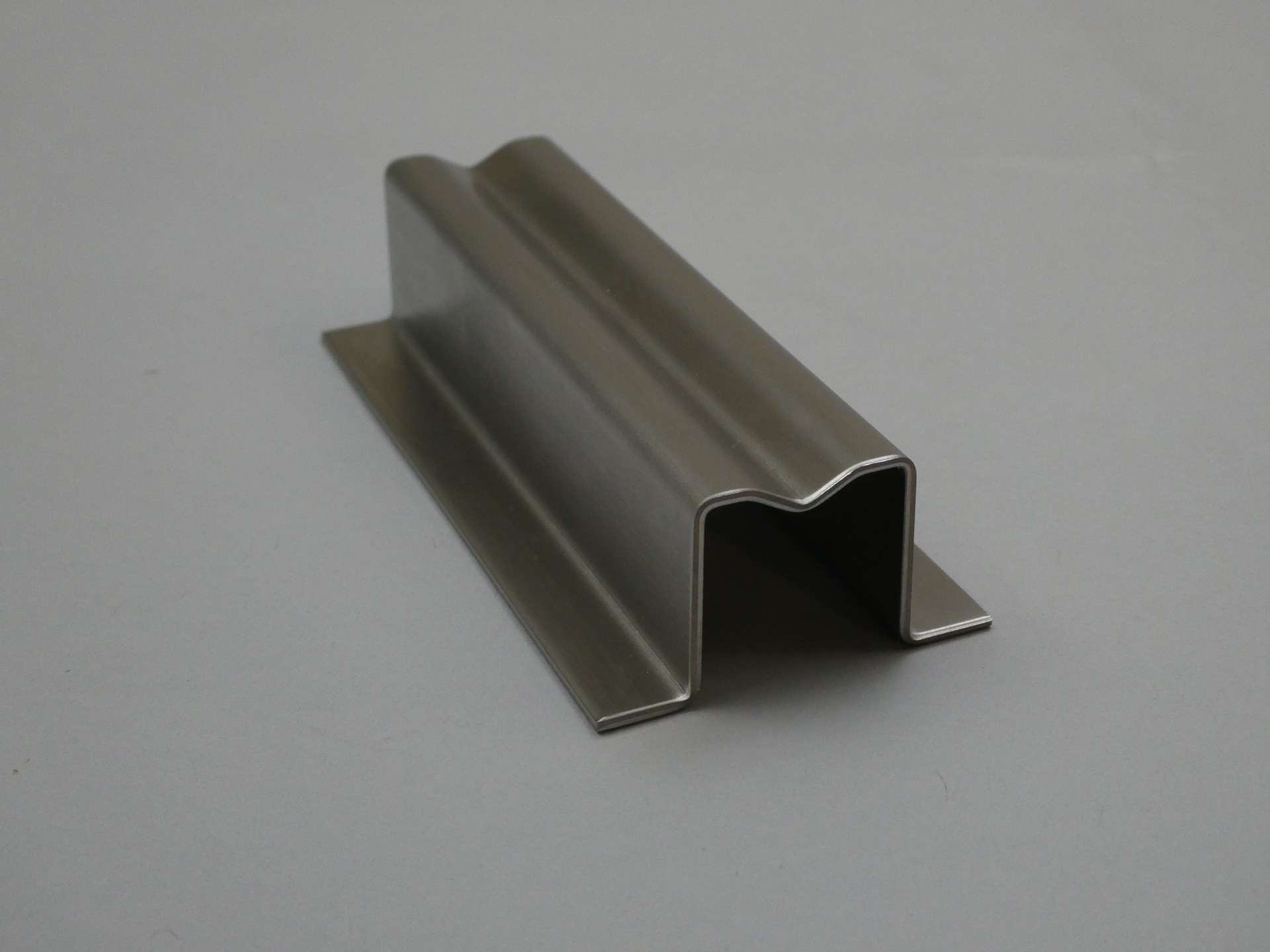

ドアのレール
平金物 株式会社 (大阪府)
-
・サイズ: W100 × D40 × H40 mm
-
・精度: ± 0.5 mm
-
・プログラム時間: 40 分
-
・加工時間: 45 分/個
-
・加工数量: 2 個
-
・材質: SUS304
-
・板厚: 1.0 mm
-
・作品種類: 試作品
加工工程
シャーリング加工
曲げ
アピールポイント
単なる深曲げでなく、左右の寸法がでている。

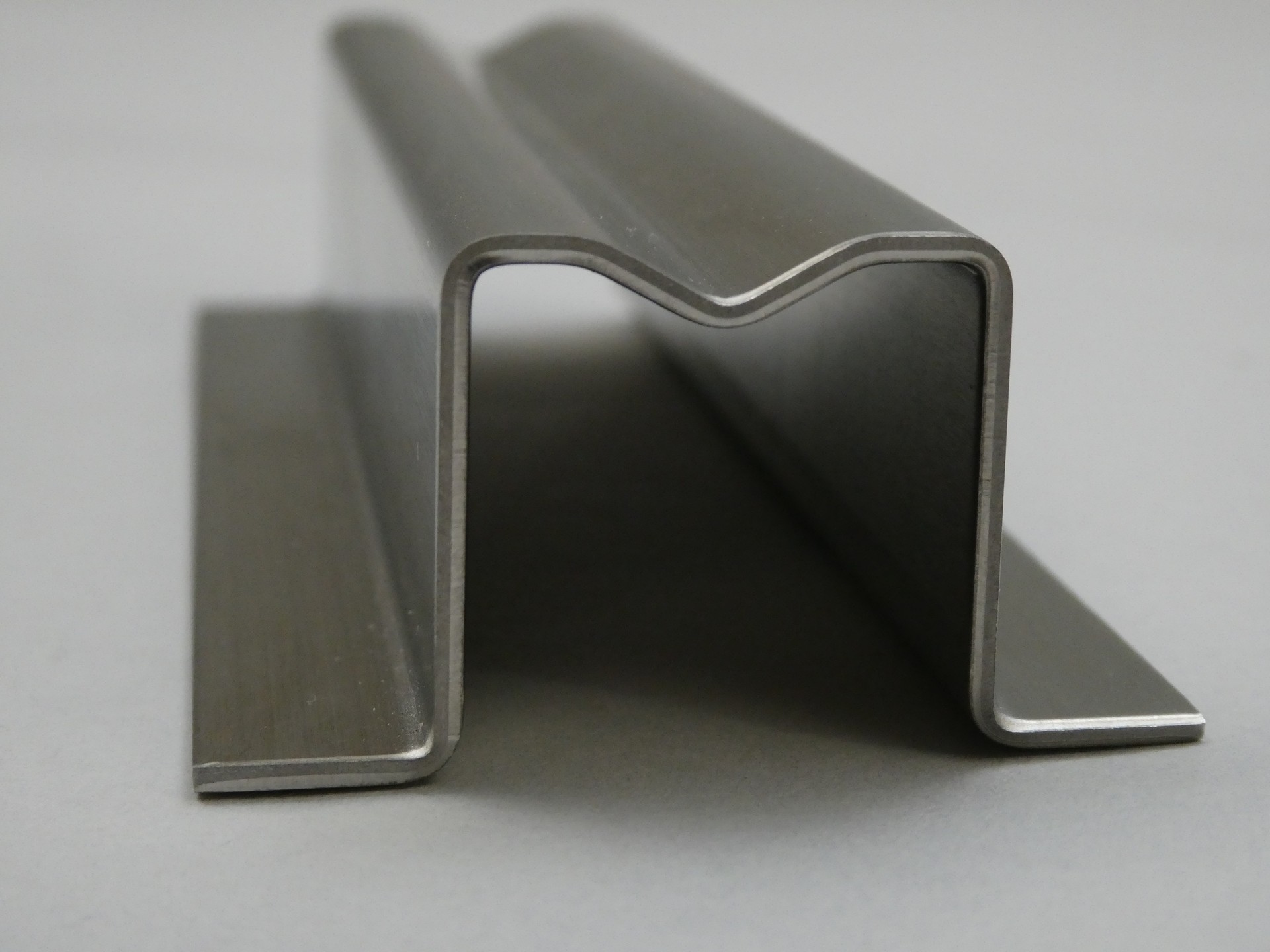

W形状で精度が出ている。
左右差がない、高精度な曲げ加工が難しかった。
