第35回優秀板金製品技能フェア
造形品の部 全41作品
造形438
技能奨励賞

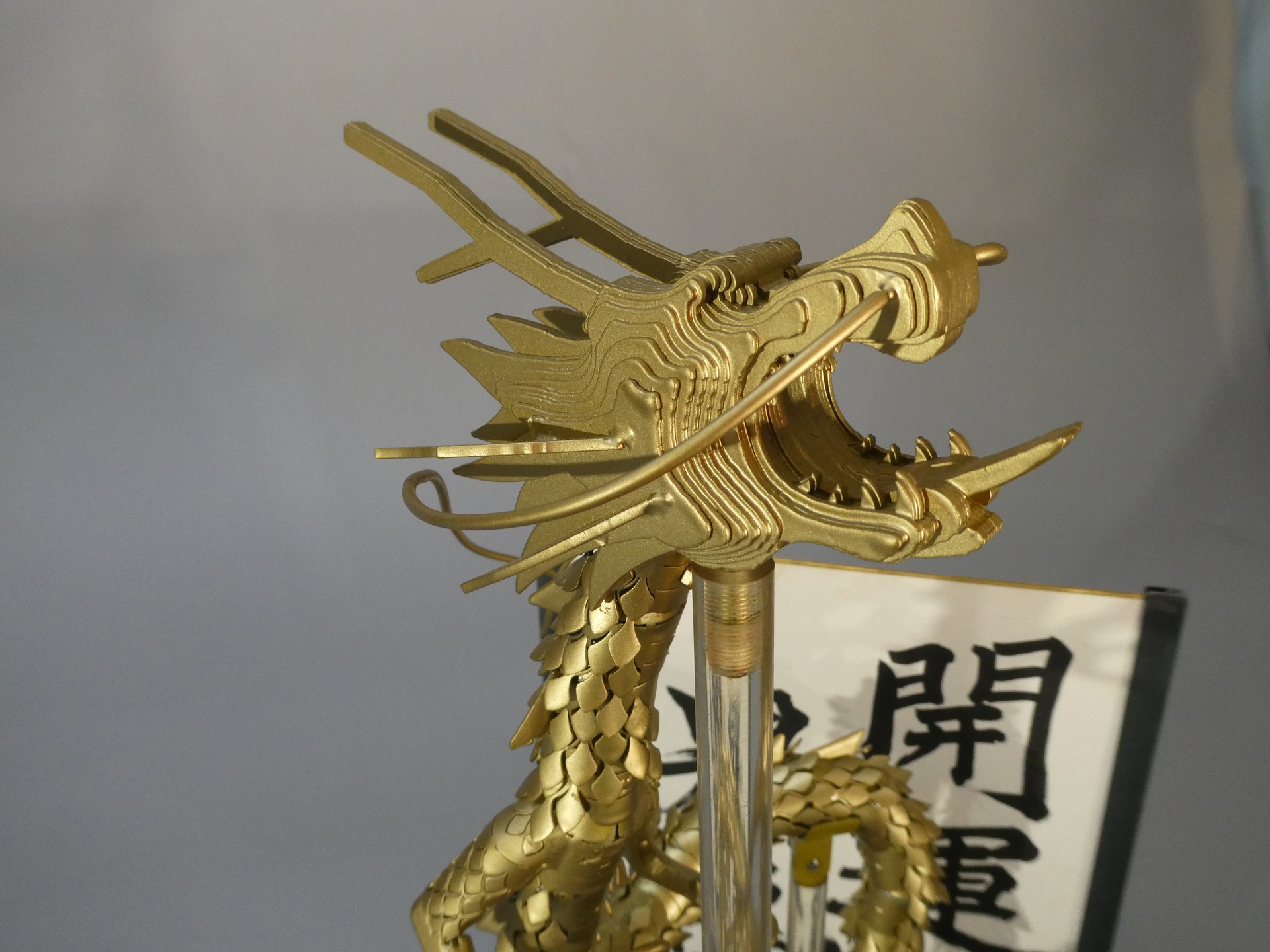

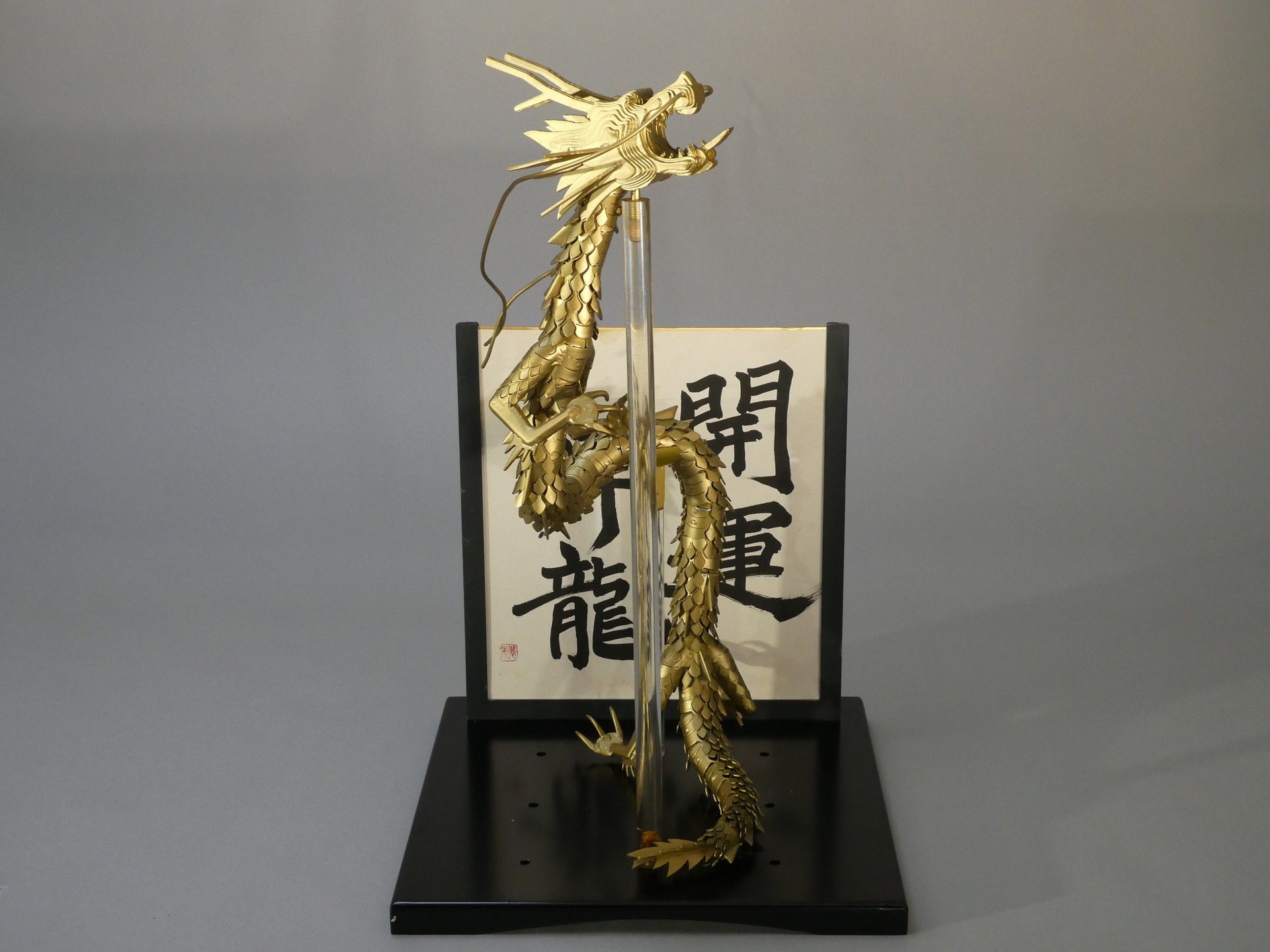

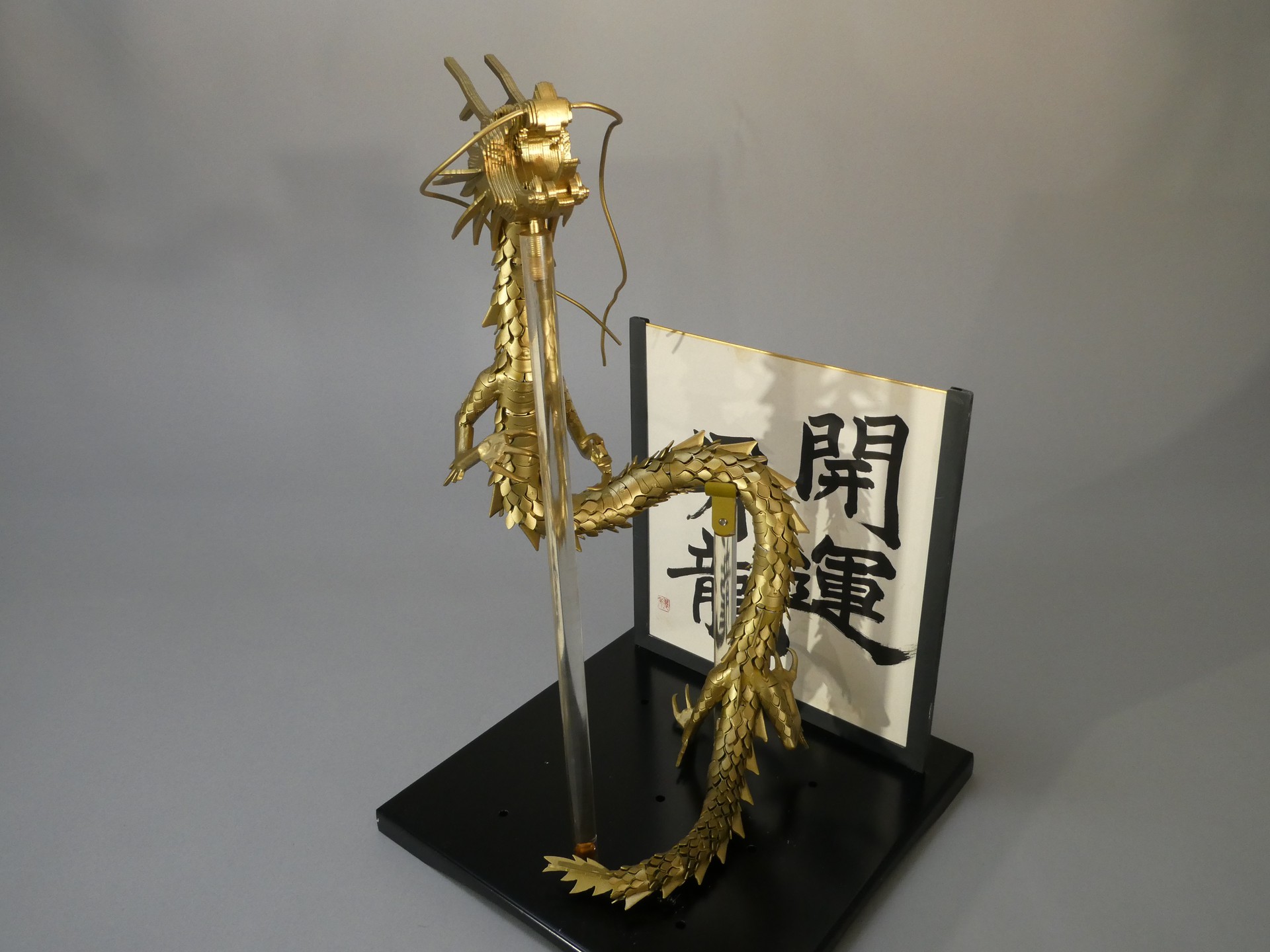

開運昇龍
有限会社 花房鈑金 (島根県)
-
・サイズ: W50 × D700 × H50 mm
-
・精度: ± 1 mm
-
・プログラム時間: 500 分
-
・加工時間: 1940 分/個
-
・加工数量: 1 個
-
・材質: ステンレス(SUS304)
-
・板厚: 1.0 mm
-
・作品種類: オリジナル品
加工工程
機構の考案
2D/3D設計
CAD/CAM
プログラム
レーザ加工
溶接
組立
表面処理
アピールポイント
龍をくねくね動くように設計しています。

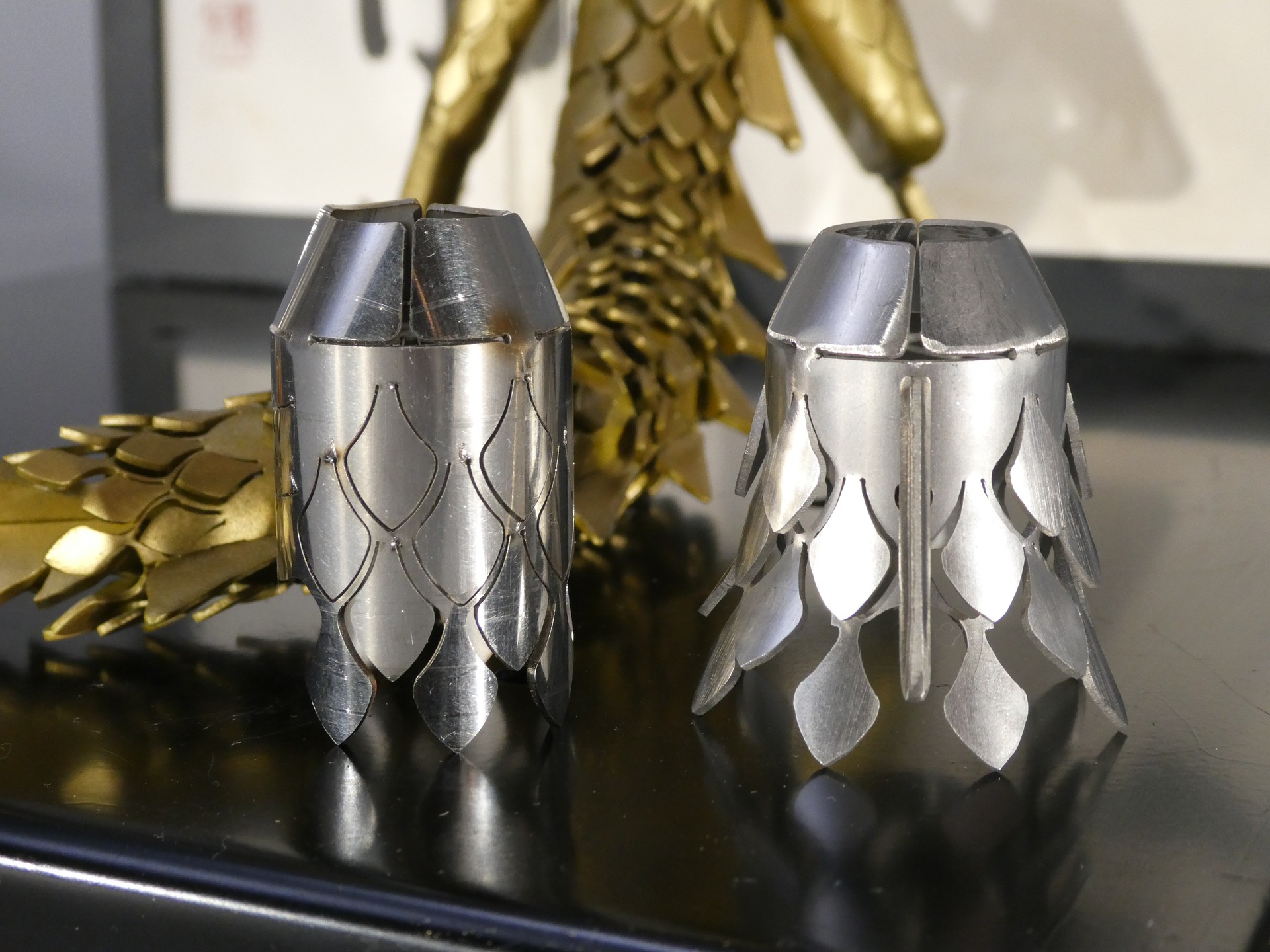

龍の鱗の部分はレーザでスリットを入れて、人手で一枚一枚ペンチを使って加工して、立体的な動きを表現しました。

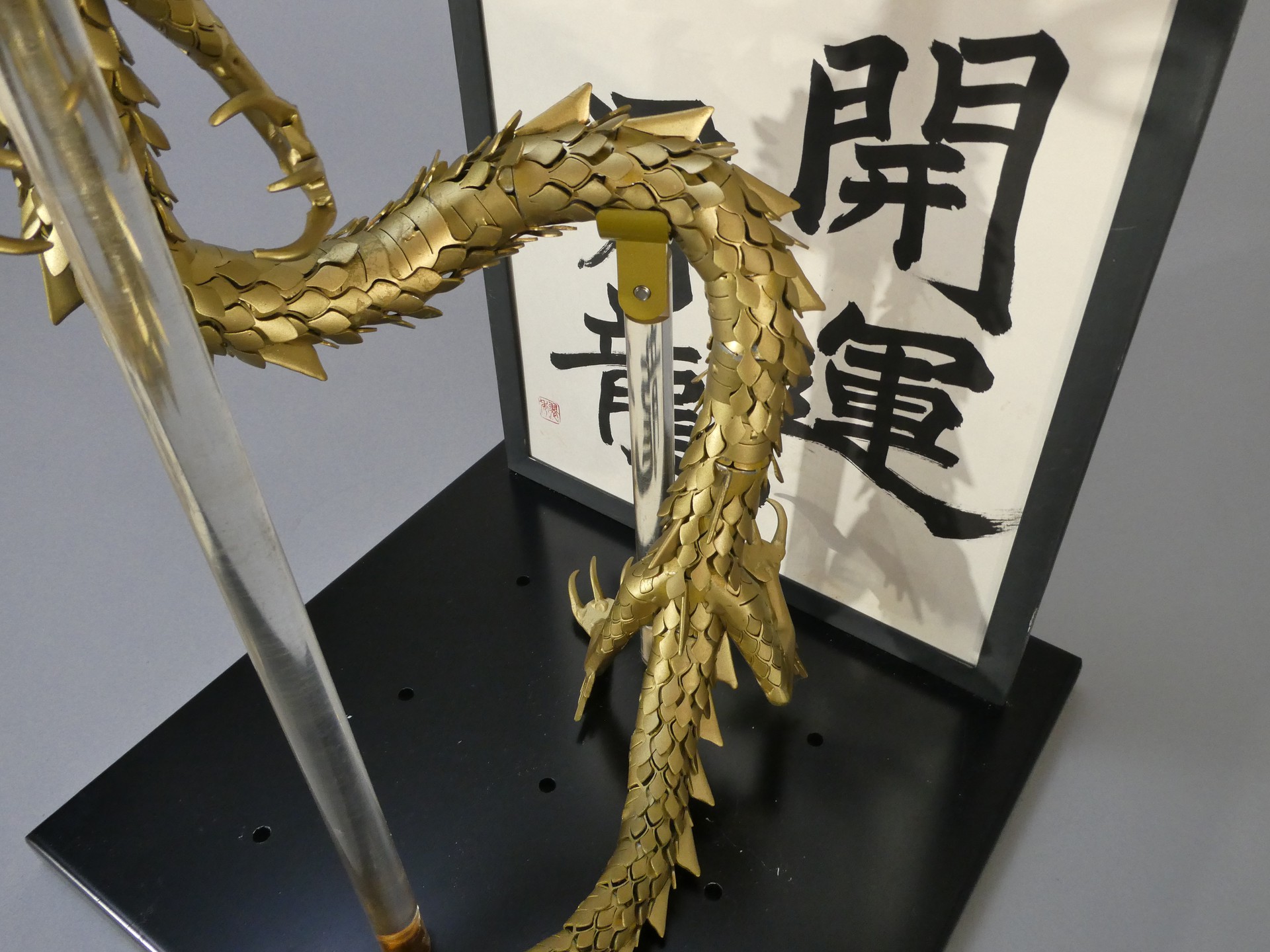

尻尾部分にかけて細くなるようにパイプを加工している為、鱗の位置を調整するのに手間が掛かりました。
龍の手足は平板からハンマーで叩いて成形しました。
