第35回優秀板金製品技能フェア

組立品の部 全68作品

組立262

技能賞

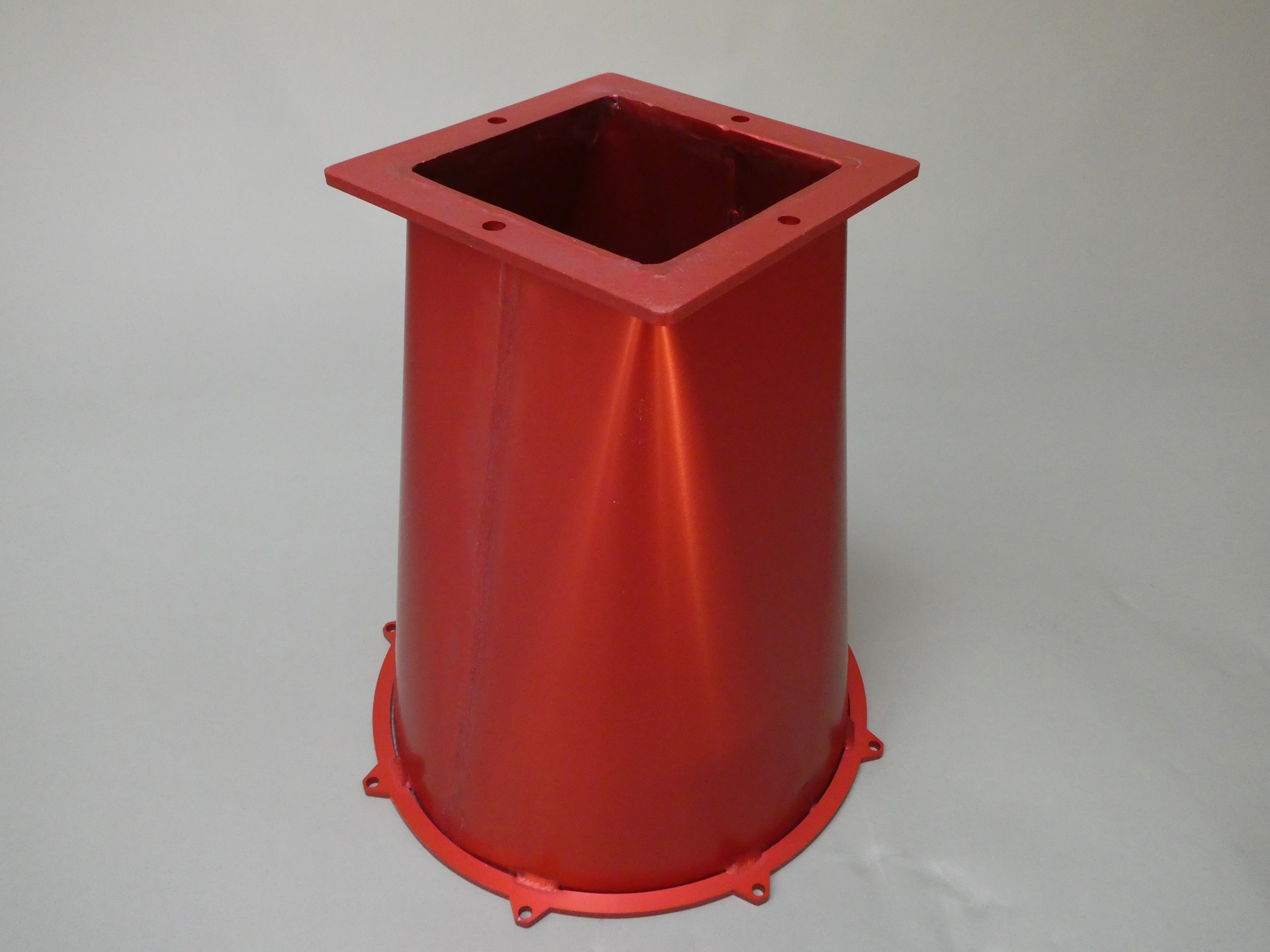

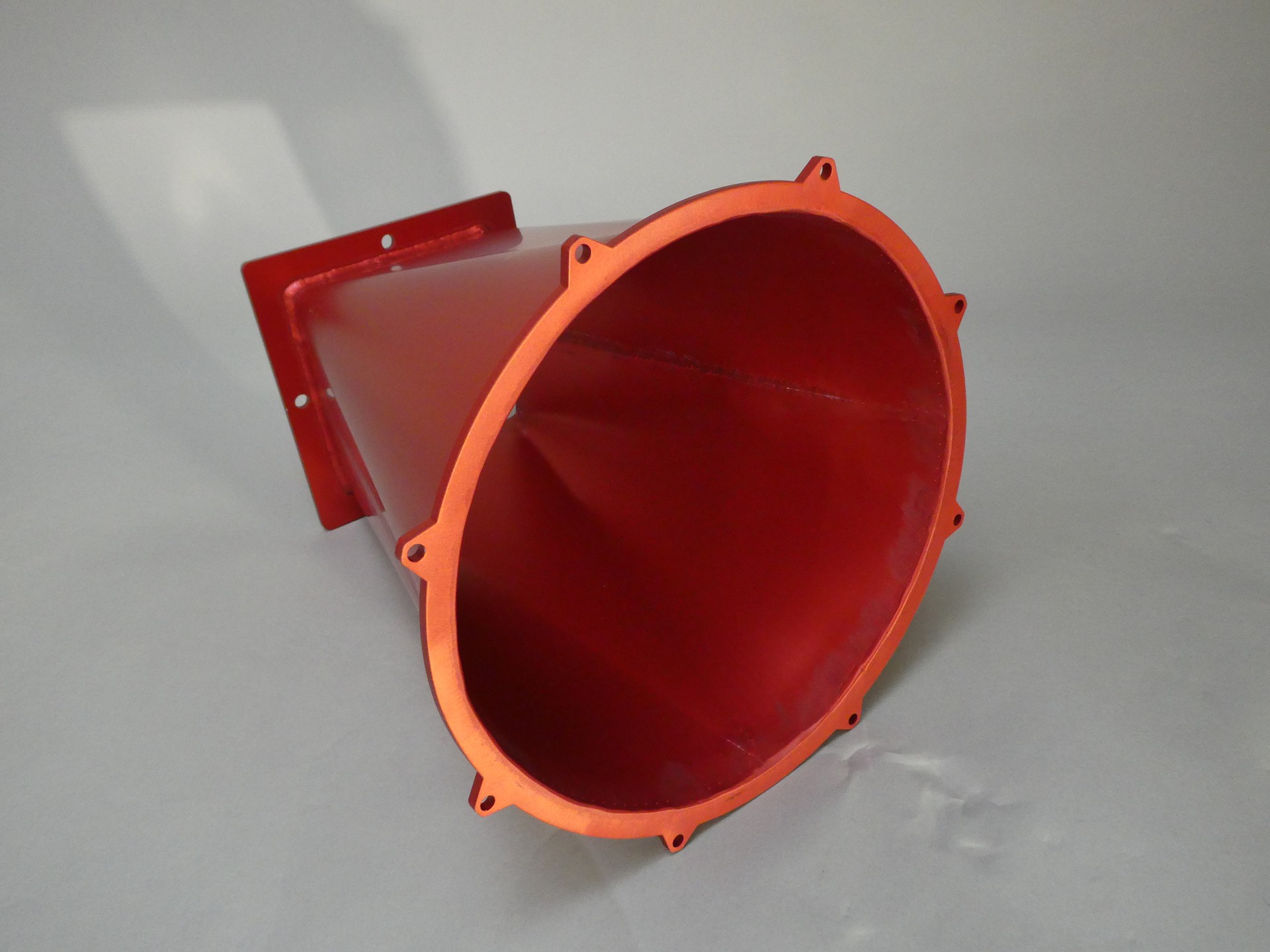

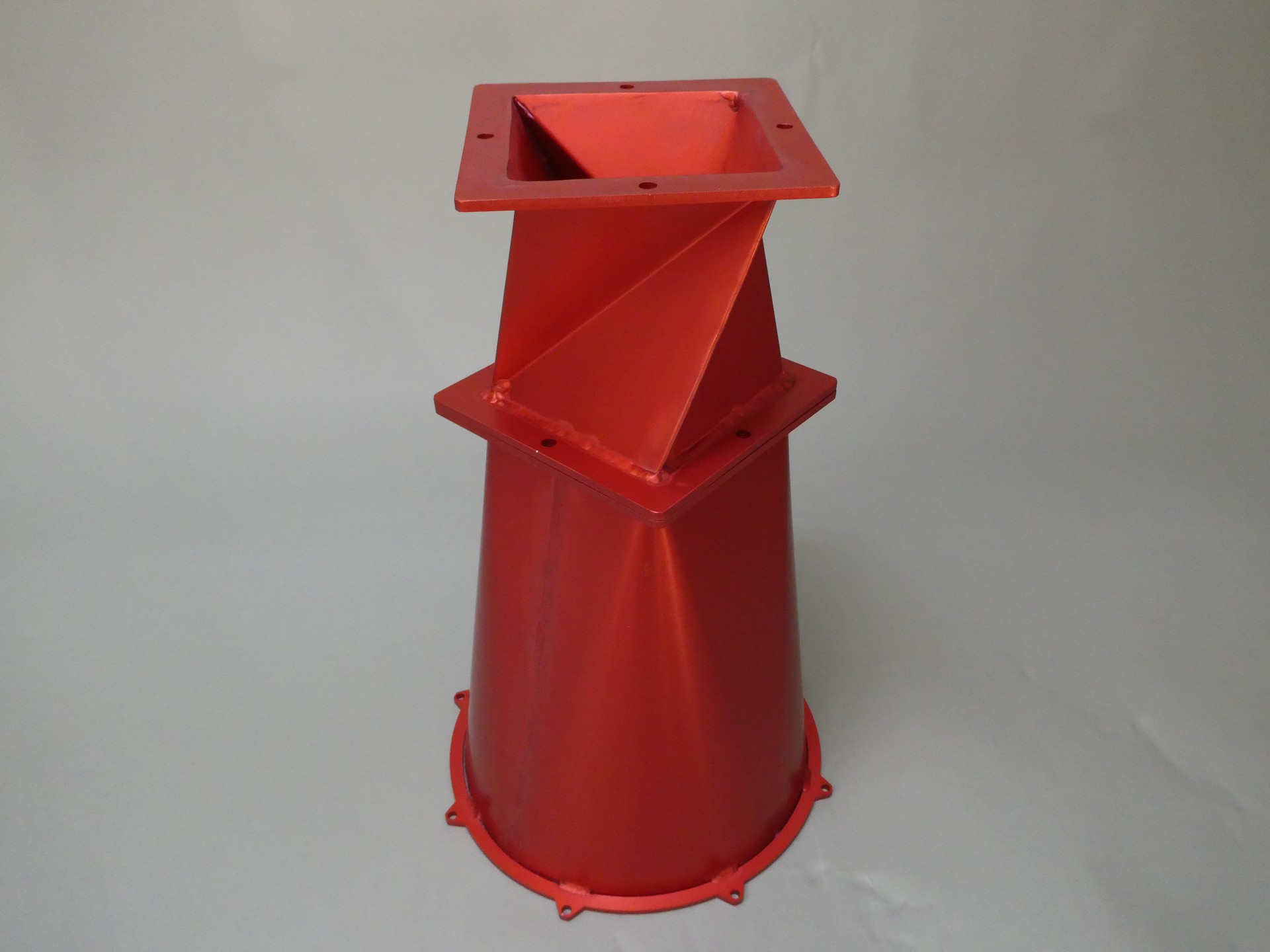

取り外し可能シュウター

株式会社 田名部製作所 (福岡県)

  • サイズ: W290 × D290 × H450 mm

  • 精度: ± 0.5 mm

  • プログラム時間: 360 分

  • 加工時間: 480 分/個

  • 加工数量: 2 個

  • 材質: アルミ(A5052)

  • 板厚: 1.5t、5.0t mm

  • 作品種類: オリジナル品

加工工程

  • CAD/CAM

  • 2D/3D設計

  • パンチレーザ加工

  • 曲げ

  • 溶接

  • 表面仕上げ

アピールポイント

アルミにした理由は加工は難しいが、ステンレスと比べて非常に軽く、女性でも容易に手に取る事が出来ます。

取り外しが簡単で軽いため、他の部品への変更も簡単にできるため男性ではなく、女性も活躍できると思いました。

最近ではステンレスの価格も高騰しているので、アルミと同等ほどになりましたので、加工は難しい面もありますが、アルミの軽さと、カラーアルマイトで色を付けているのでおしゃれで目を引く板金になればと思い、製作し幅広い用途で使えるのではないかと思いました。

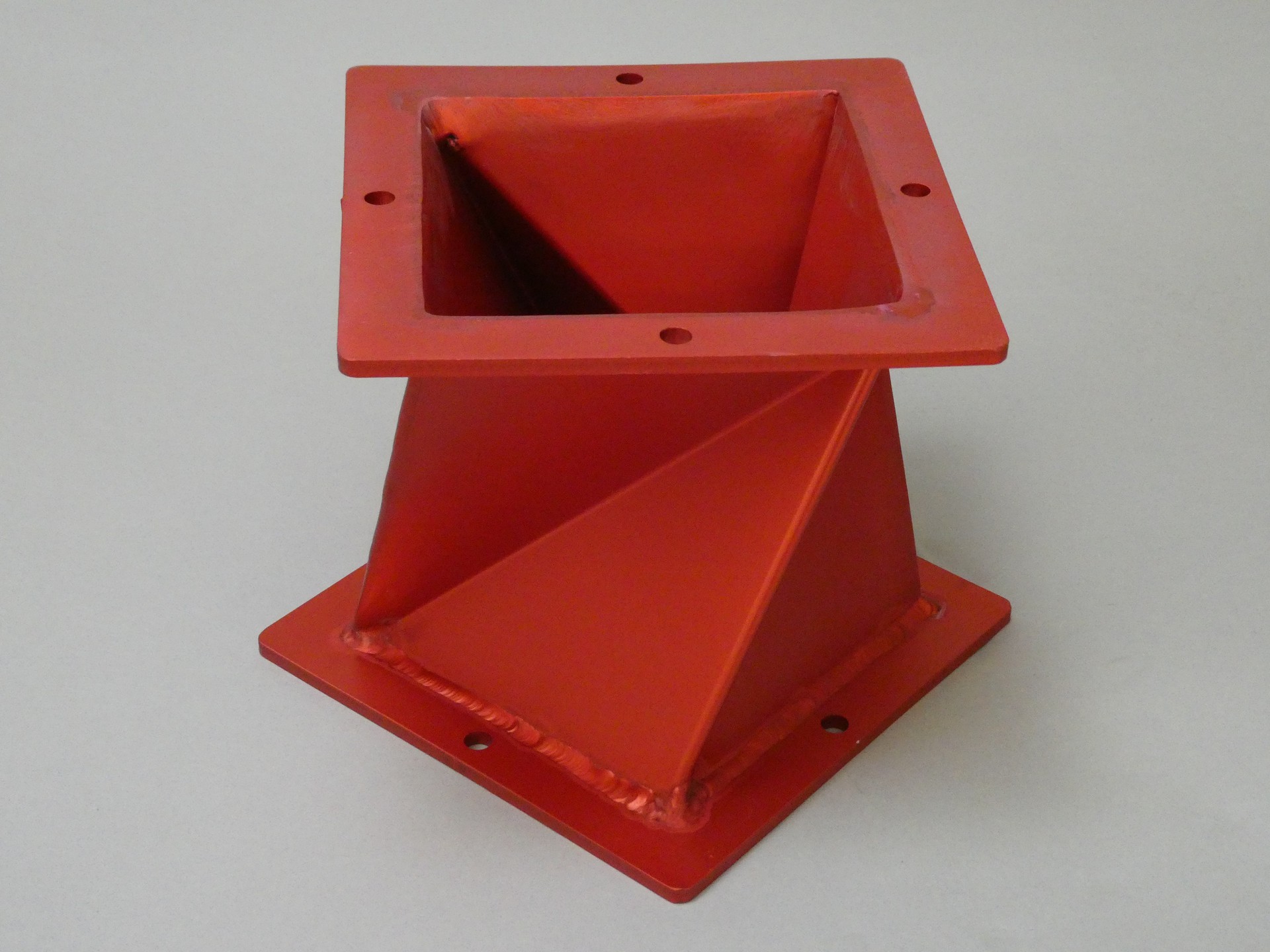

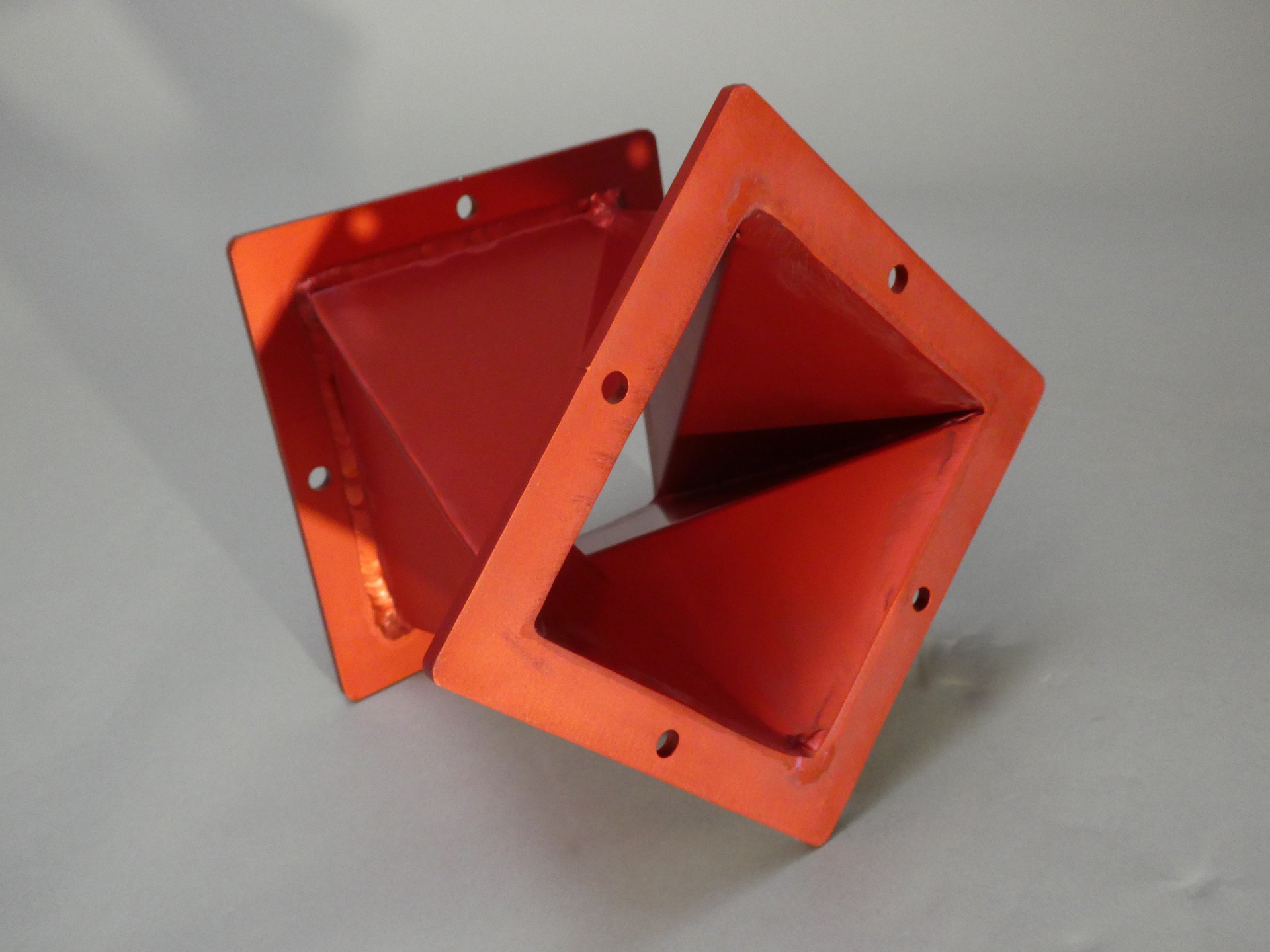

今回は(高さ150mm)での取り付け穴45度ひねり加工が難しく展開に時間がかかりました。

曲げ加工においても、何度も試作を繰り返して今の形になりました。

アルミ(A5052)ですので溶接も難しく、苦労しました。

溶接後の仕上げもその後のアルマイト加工も何度も打合せを行い完成しました。
