第35回優秀板金製品技能フェア
組立品の部 全68作品
組立256
技能賞
廃材で作りました。
株式会社 アルカディア (長野県)
-
・サイズ: W115 × D130 × H745 mm
-
・精度: ± 3.0 mm
-
・プログラム時間: 285 分
-
・加工時間: 940 分/個
-
・加工数量: 1 個
-
・材質: 軟鋼(SPCC)
-
・板厚: 1.2~1.6 mm
-
・作品種類: オリジナル品
加工工程
プログラム
レーザ加工
曲げ
成形
溶接
メッキ
塗装
組立
アピールポイント
会社でSDGsの活動が始まり、影響を受け出来るだけ廃材を使えないかと考え始めました。
その為、今回は「廃材から何か使えるもの、楽しいもの」がテーマとなりました。

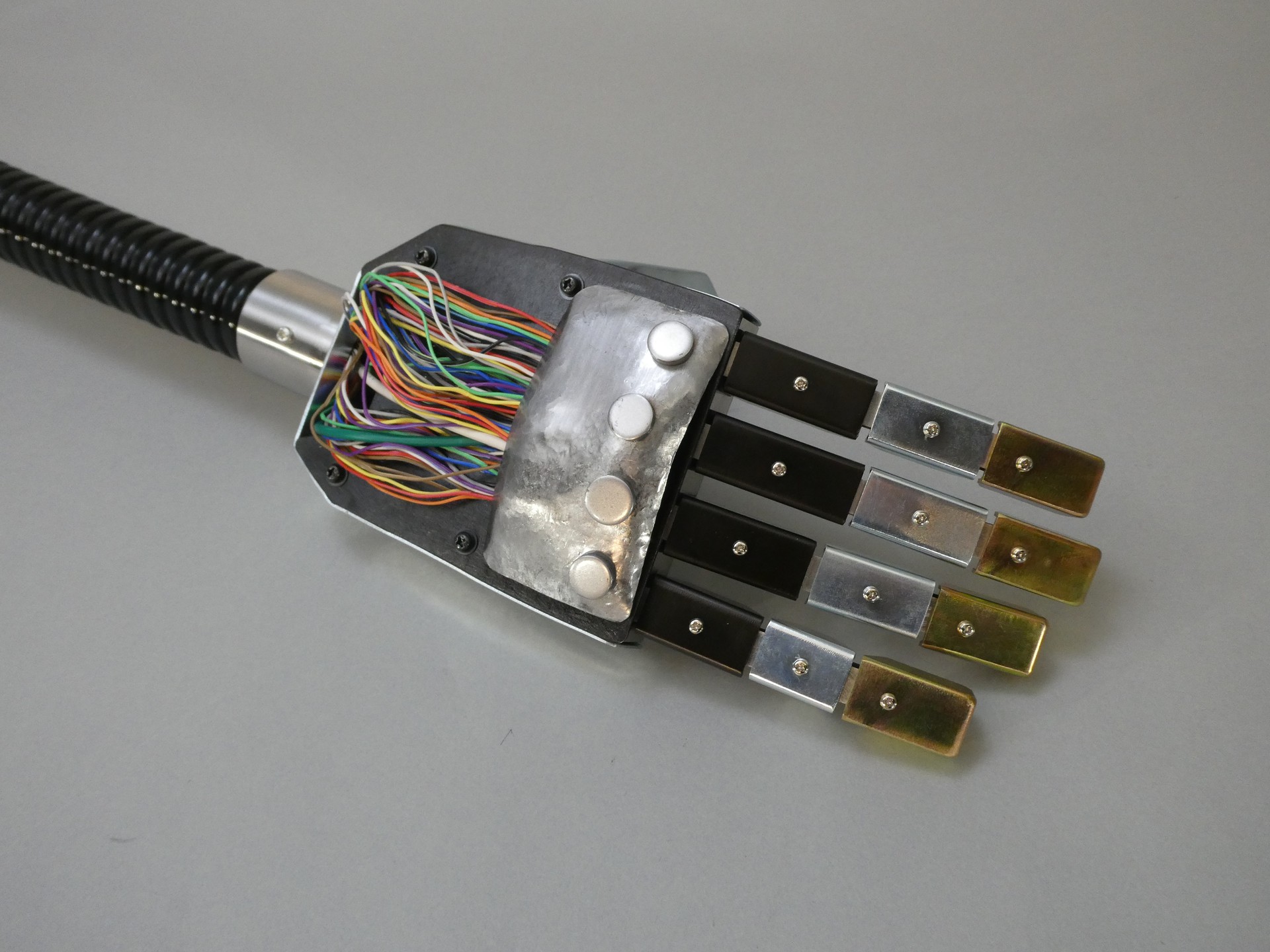

社内には電気課がありますのでそちらの廃材も利用しています。

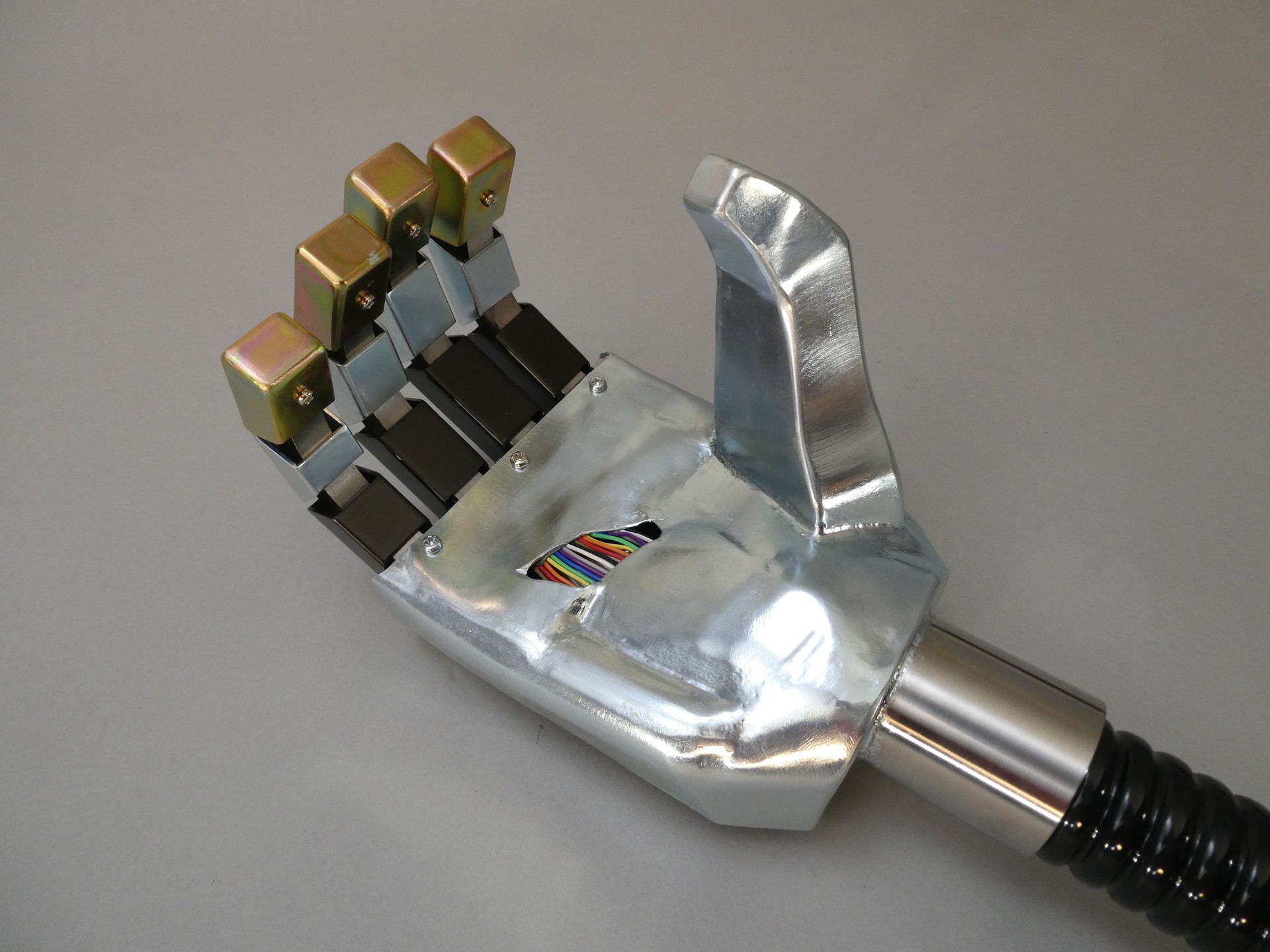

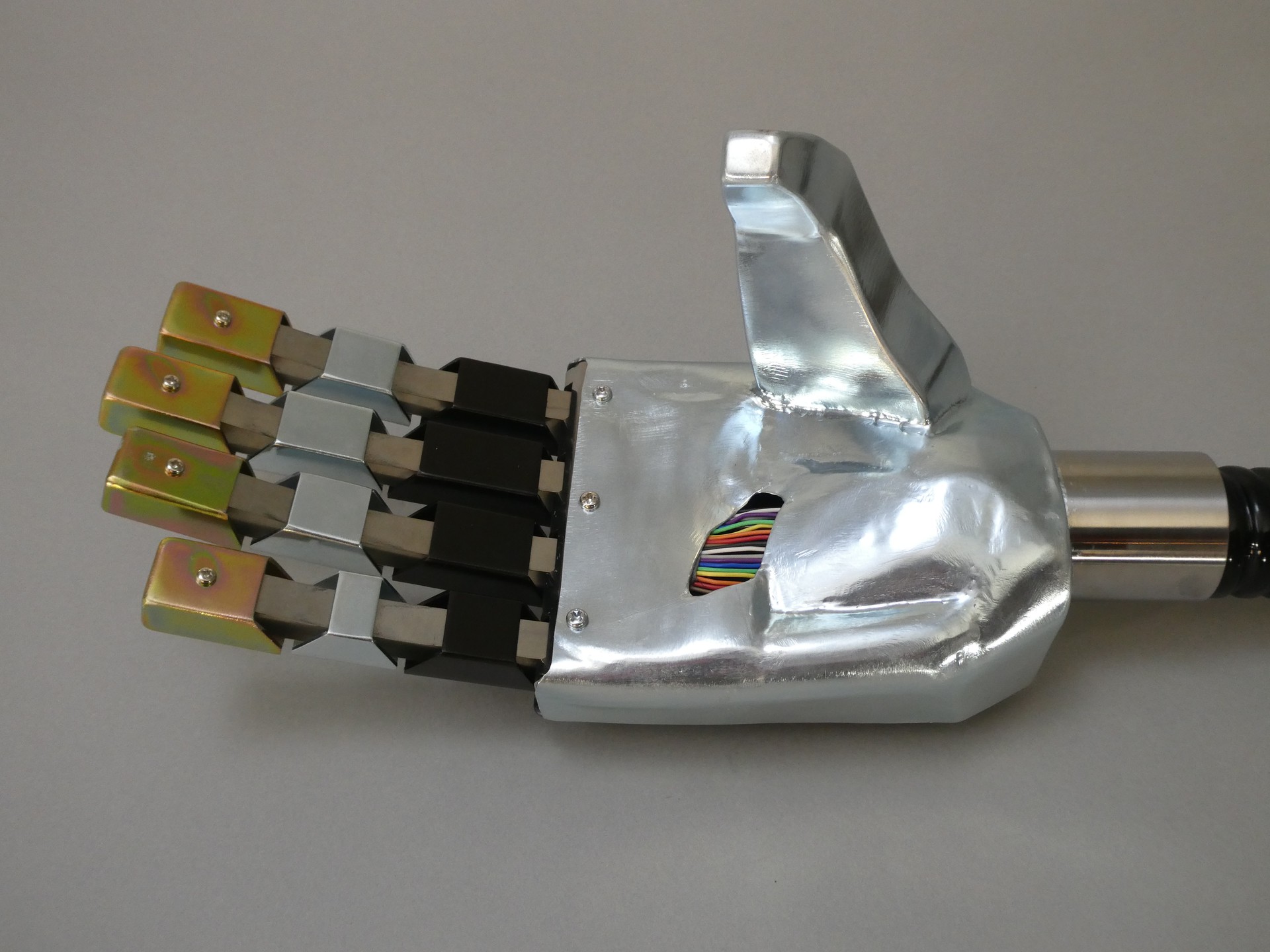

指、持ち手は図面を描いて廃材ではない材料から作っていますがその他の部分は廃材を使用しました。

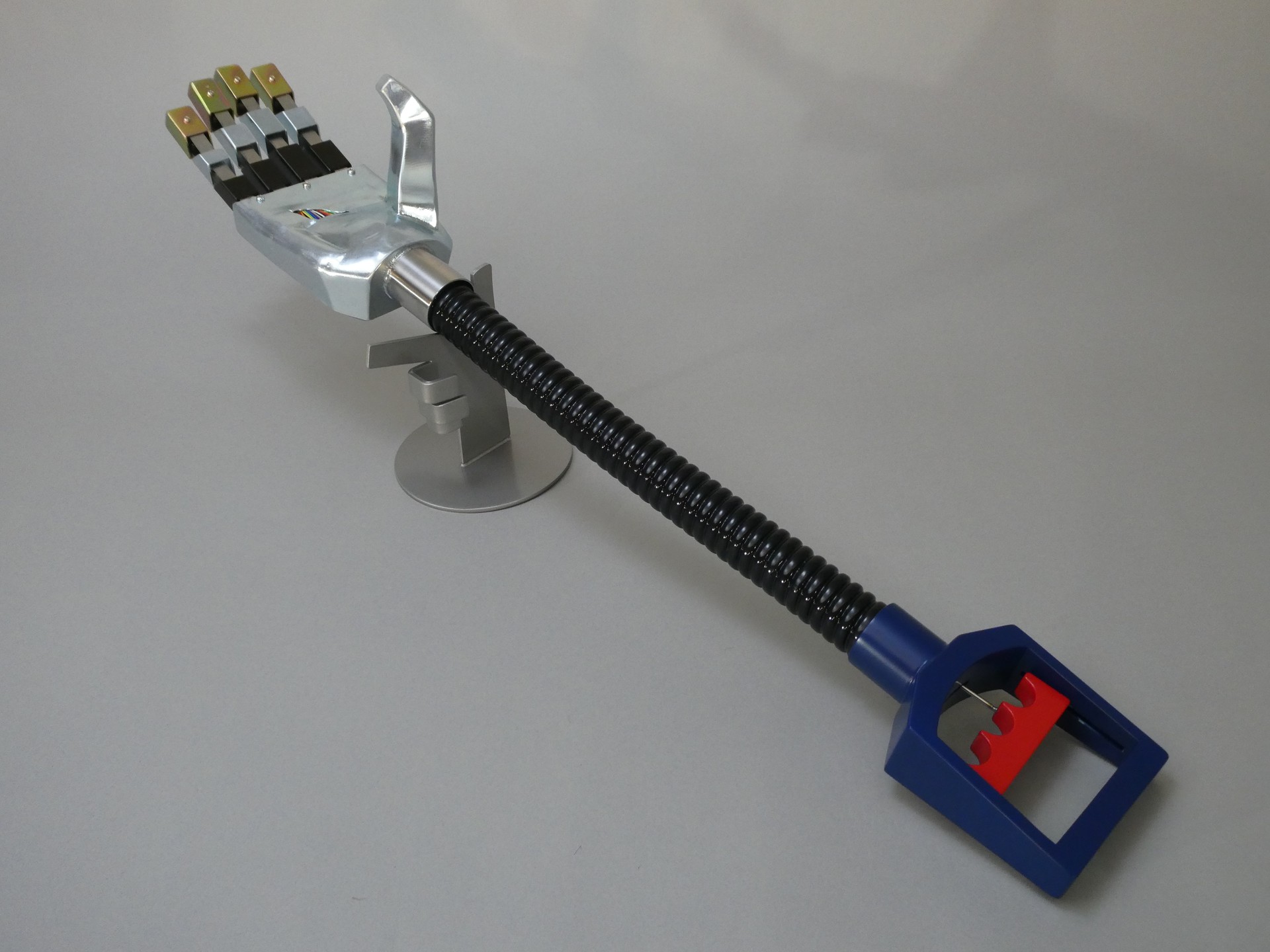

本当にマジックハンドとして使えるよう、物をつかめるようにしています。
指の引き・戻りには材料を試し、引き側バネ材t0.2、戻り側バネ材t0.3でバランスが良くなることがわかりました。
廃材利用をする為に手加工が多くなりました。
その為削る・曲げる・叩く作業でパーツ同士を溶接できる形状に調整することに時間がかかりました。

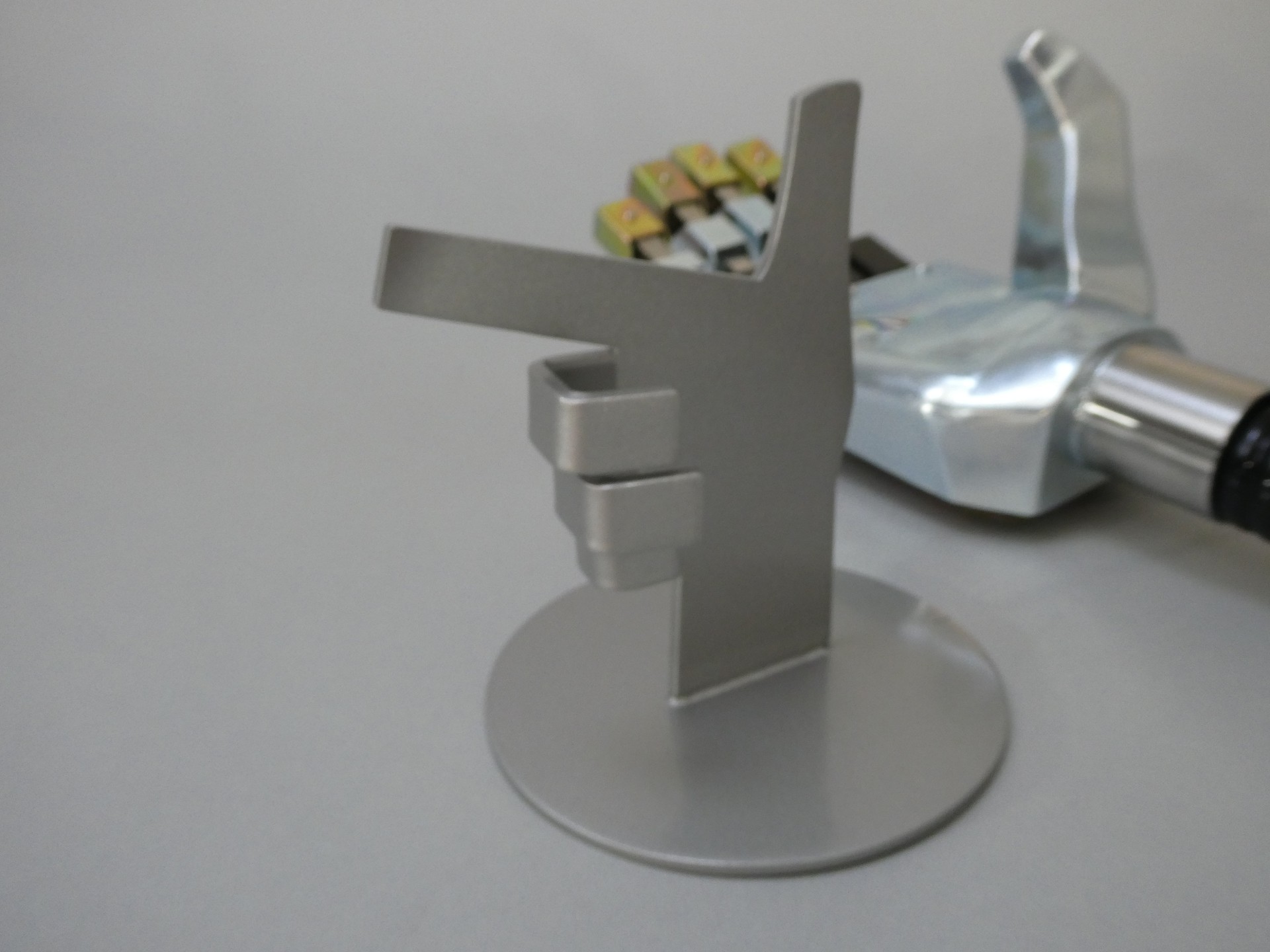

台座の平板部分も廃材を拾ってきて使っています。
今回は拾ってきたパーツが何に使えそうか考えながらの作業となりました。
慣れない事で難しかったのですがこのような形にまとめることが出来ました。
