第35回優秀板金製品技能フェア
組立品の部 全68作品
組立254
技能賞
すてんれすのすねーく
常興工業 株式会社 (福島県)
-
・サイズ: W33.6 × D595 × H23 mm
-
・精度: ± 0.2 mm
-
・プログラム時間: 15 分
-
・加工時間: 1980 分/個
-
・加工数量: 1 個
-
・材質: ステンレス(SUS304)
-
・板厚: 1.2 mm
-
・作品種類: オリジナル品
加工工程
プログラム
レーザ加工
曲げ
溶接
組立
アピールポイント

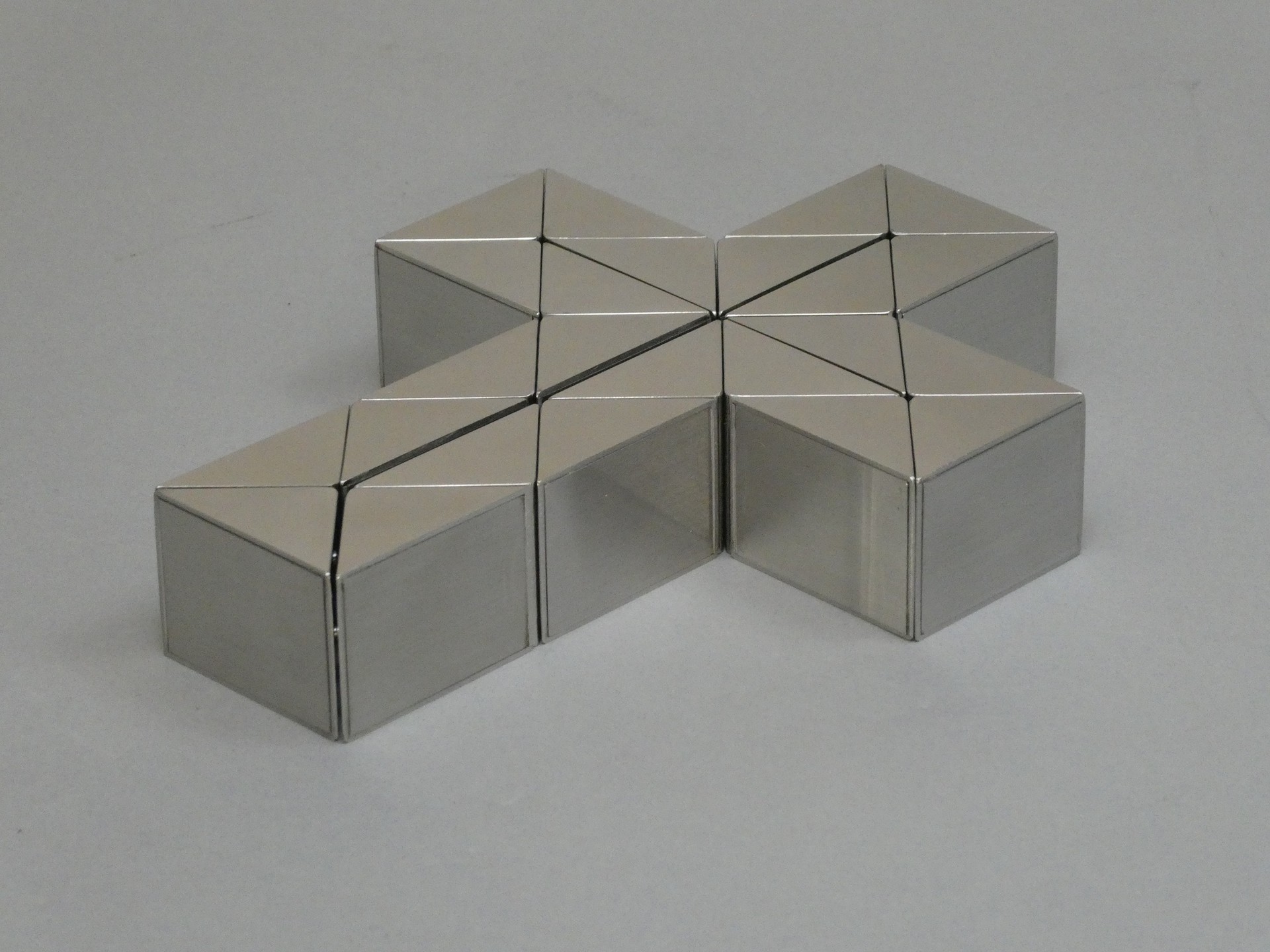

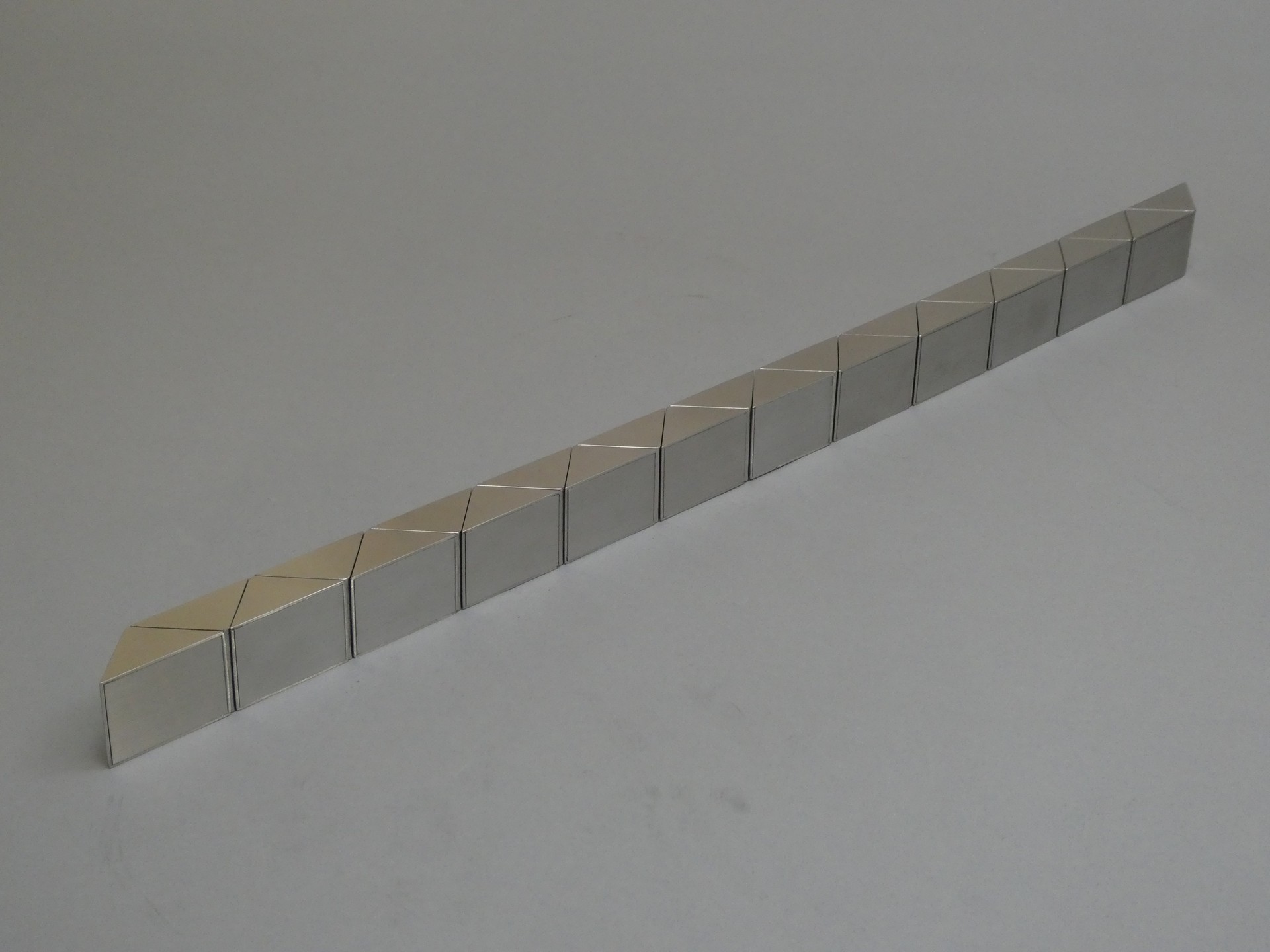

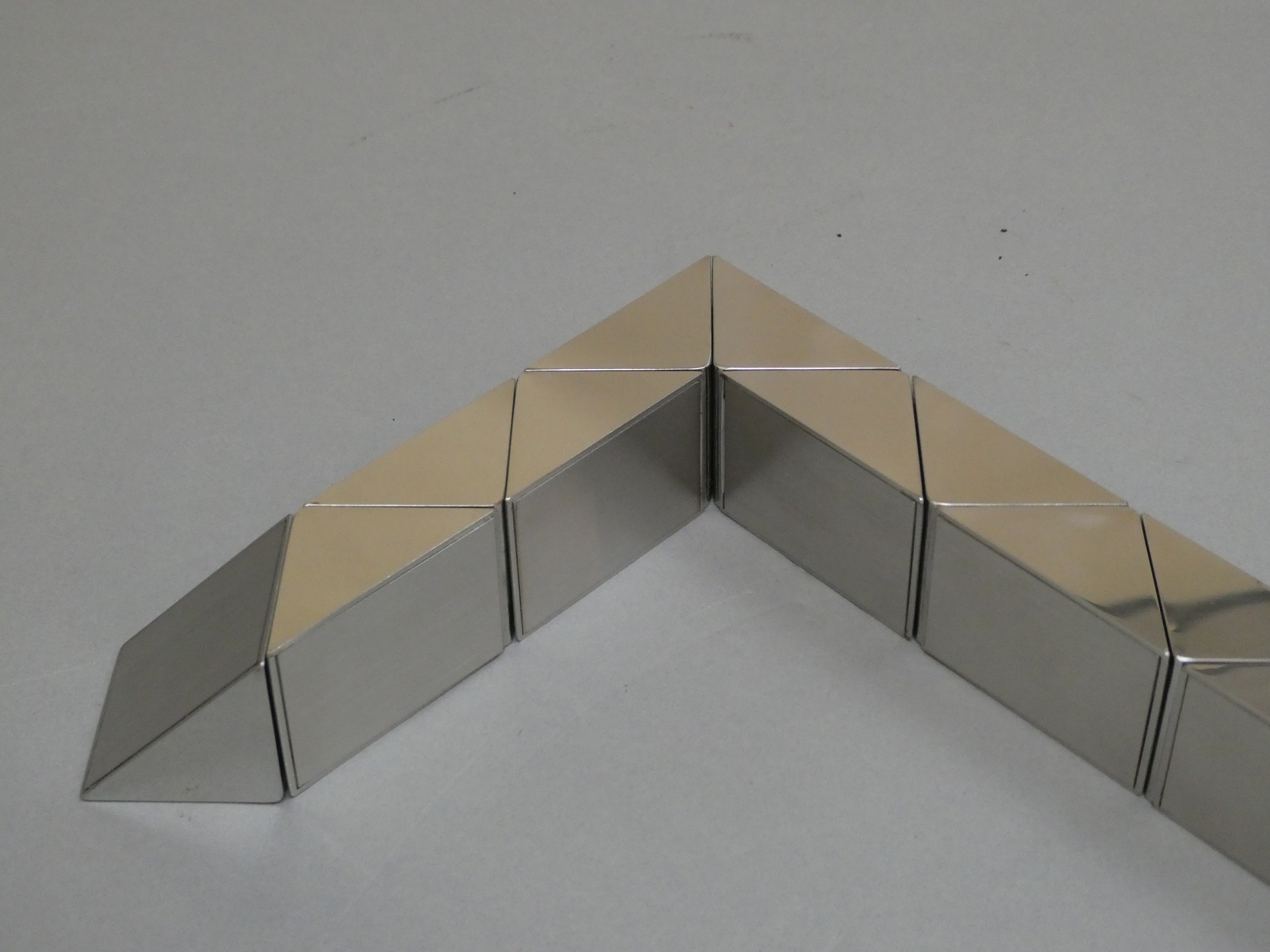

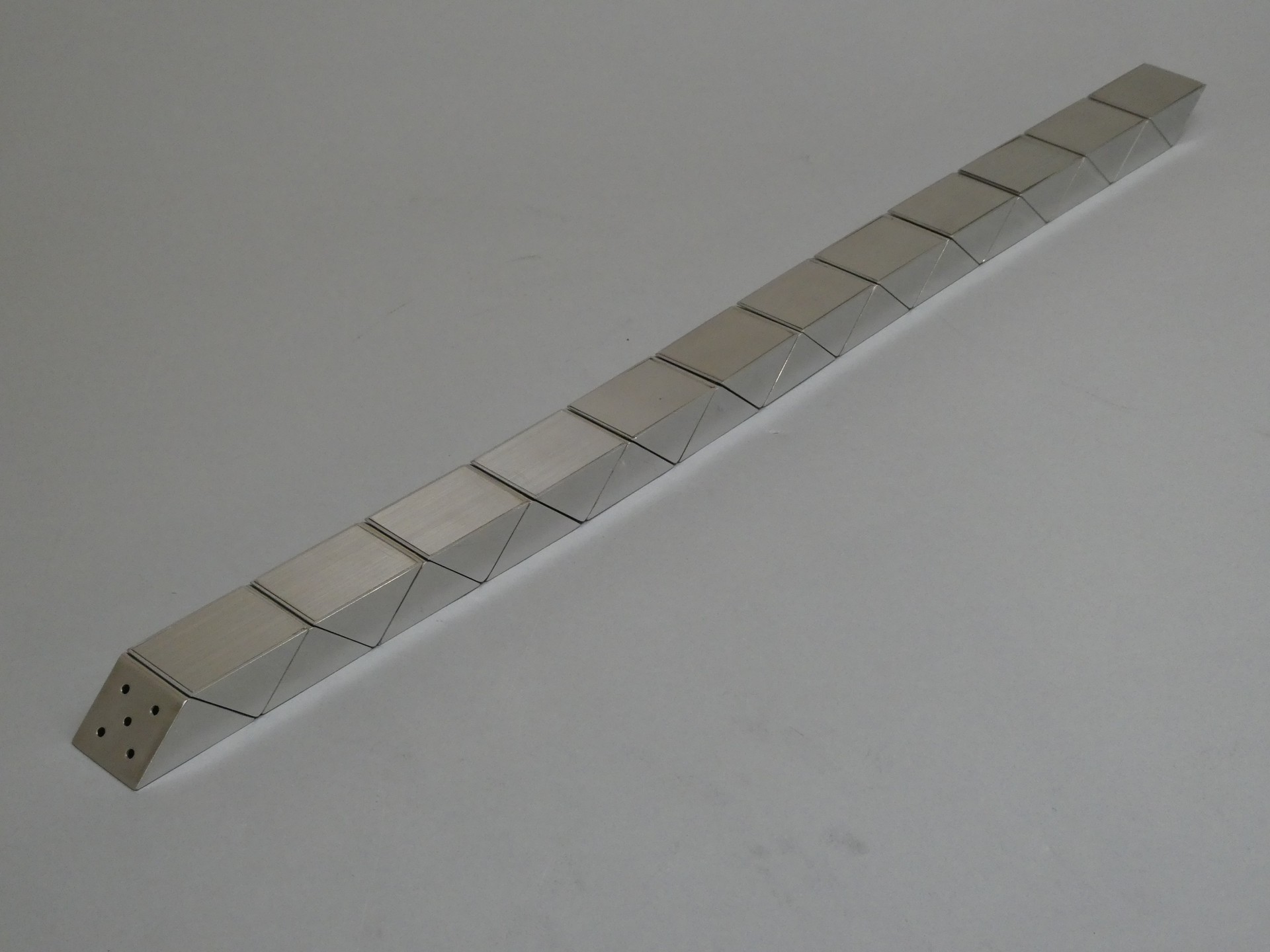

昔あったマジックスネークをステンレス材で再現しました。

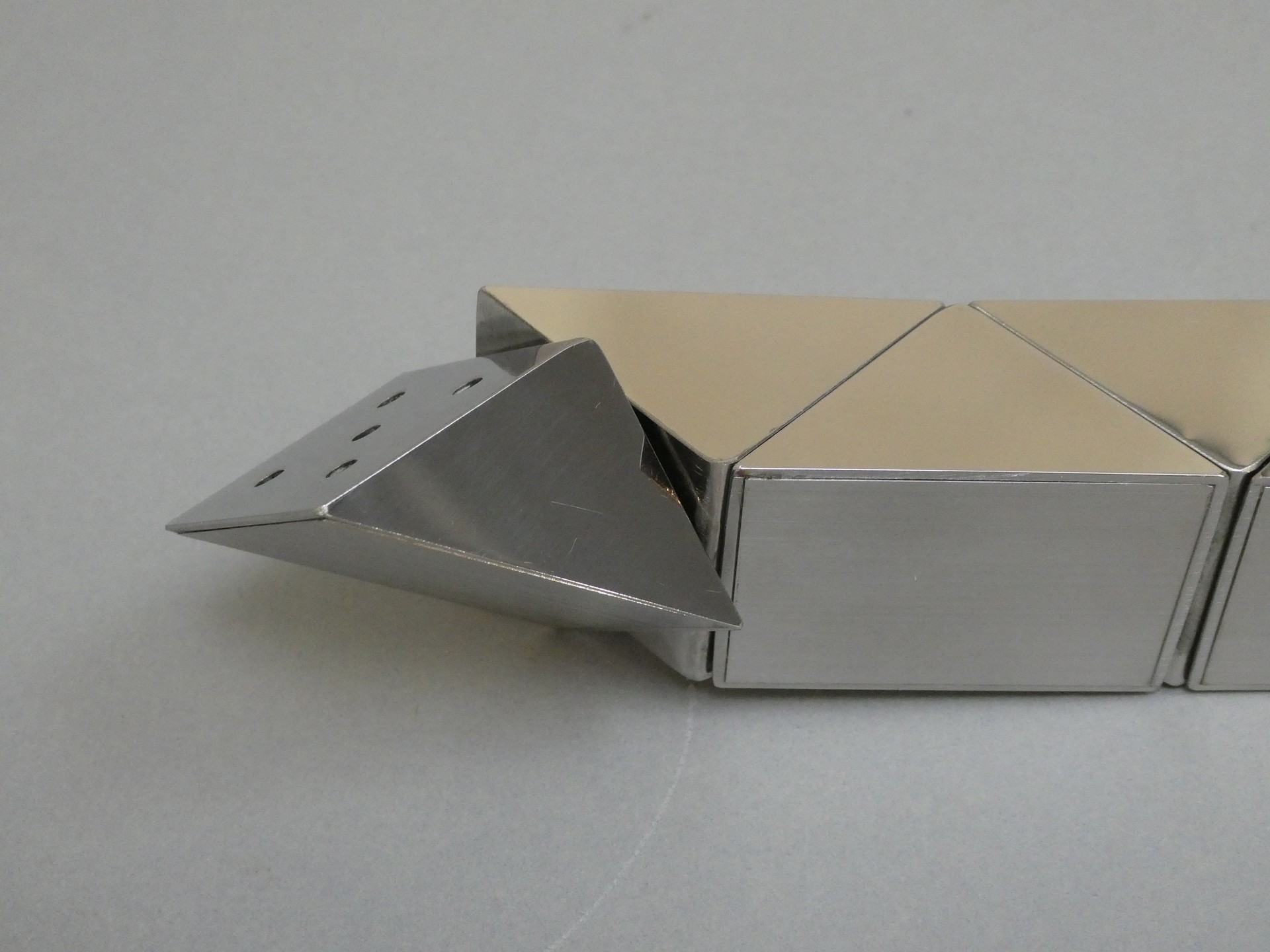

エンボス、穴を利用して、上手く止まるように工夫しました。
溶接は歪が出ないようにYAG溶接で行いました。
表面蓋が上手にはまる様に、内径を調整する曲げ加工を工夫しました。
