第35回優秀板金製品技能フェア
組立品の部 全68作品
組立242
技能奨励賞

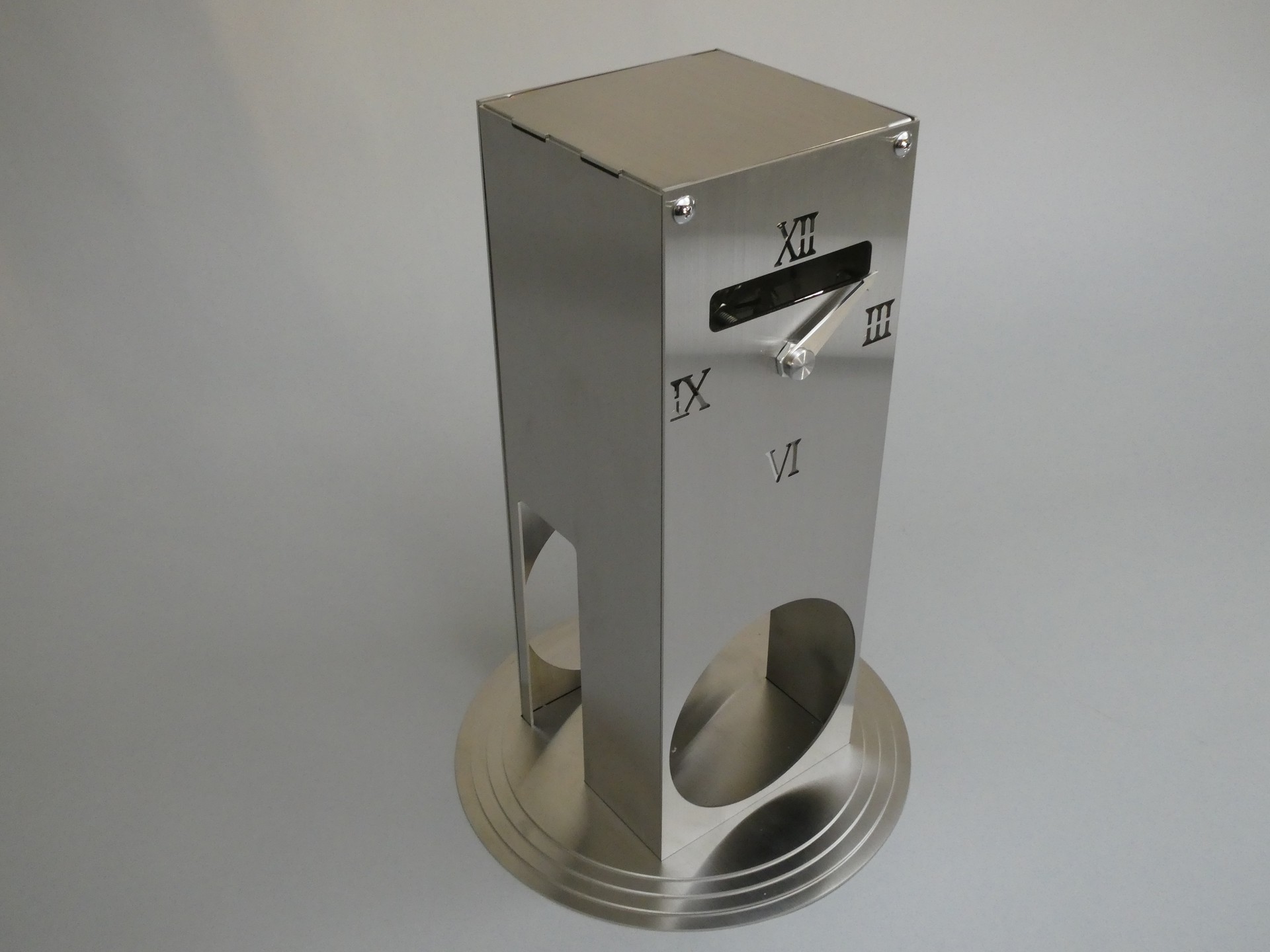

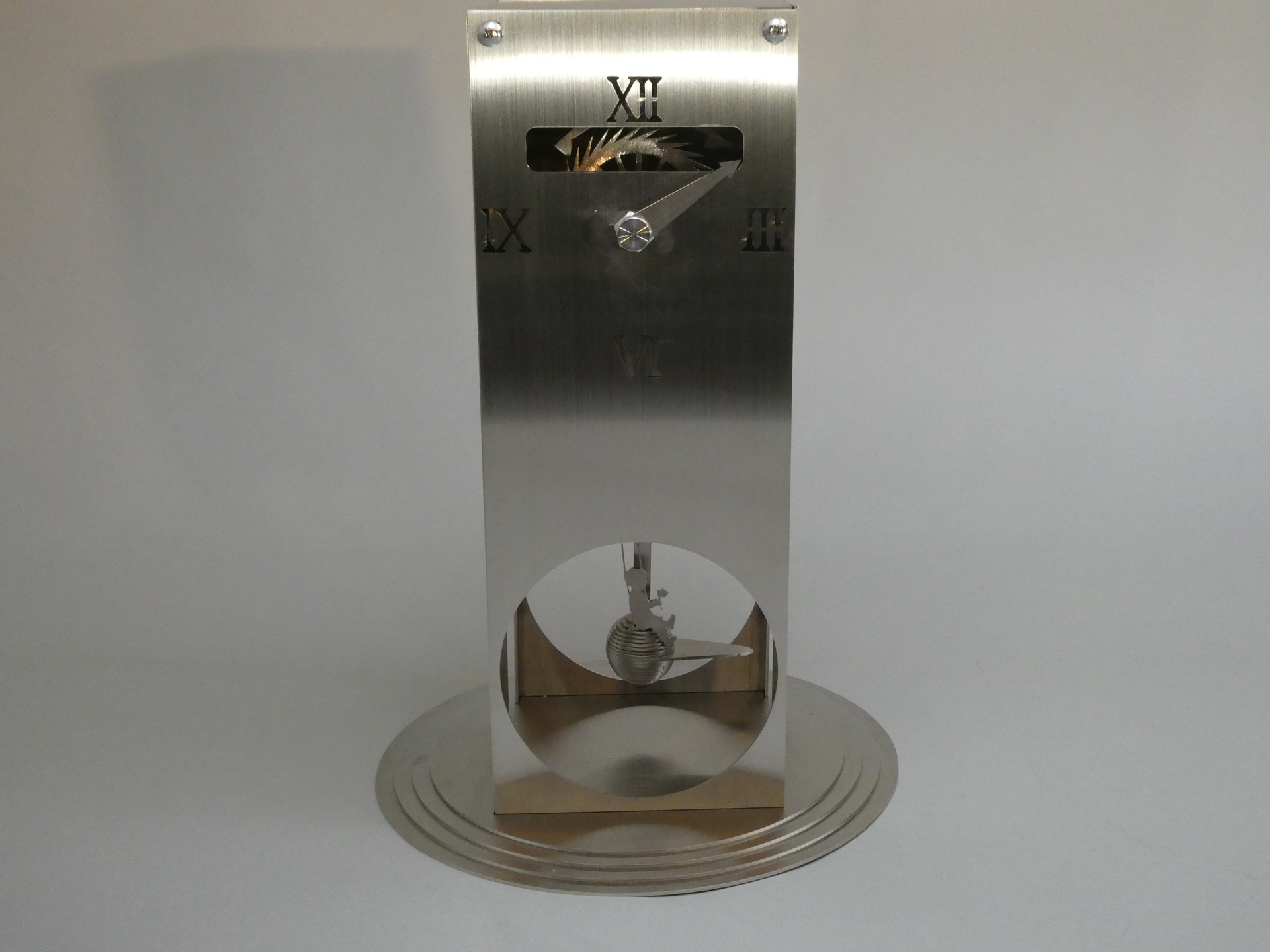

振り子時計
フジテック 株式会社 (兵庫県)
-
・サイズ: W300 × D300 × H410 mm
-
・精度: ± 1.0 mm
-
・プログラム時間: 240 分
-
・加工時間: 300 分/個
-
・加工数量: 1 個
-
・材質: ステンレス(SUS430)
-
・板厚: 2.0、5.0 mm
-
・作品種類: オリジナル品
加工工程
2D/3D設計
CAD/CAM
レーザ加工
曲げ
溶接
組立
表面仕上げ
アピールポイント
「板金加工のみの構造で動作する」というところを、「動きをみせたい」という思いで「板金の振り子時計」を制作しました。
動力エネルギーには、板金部品を積層して重りとした物を利用しました。

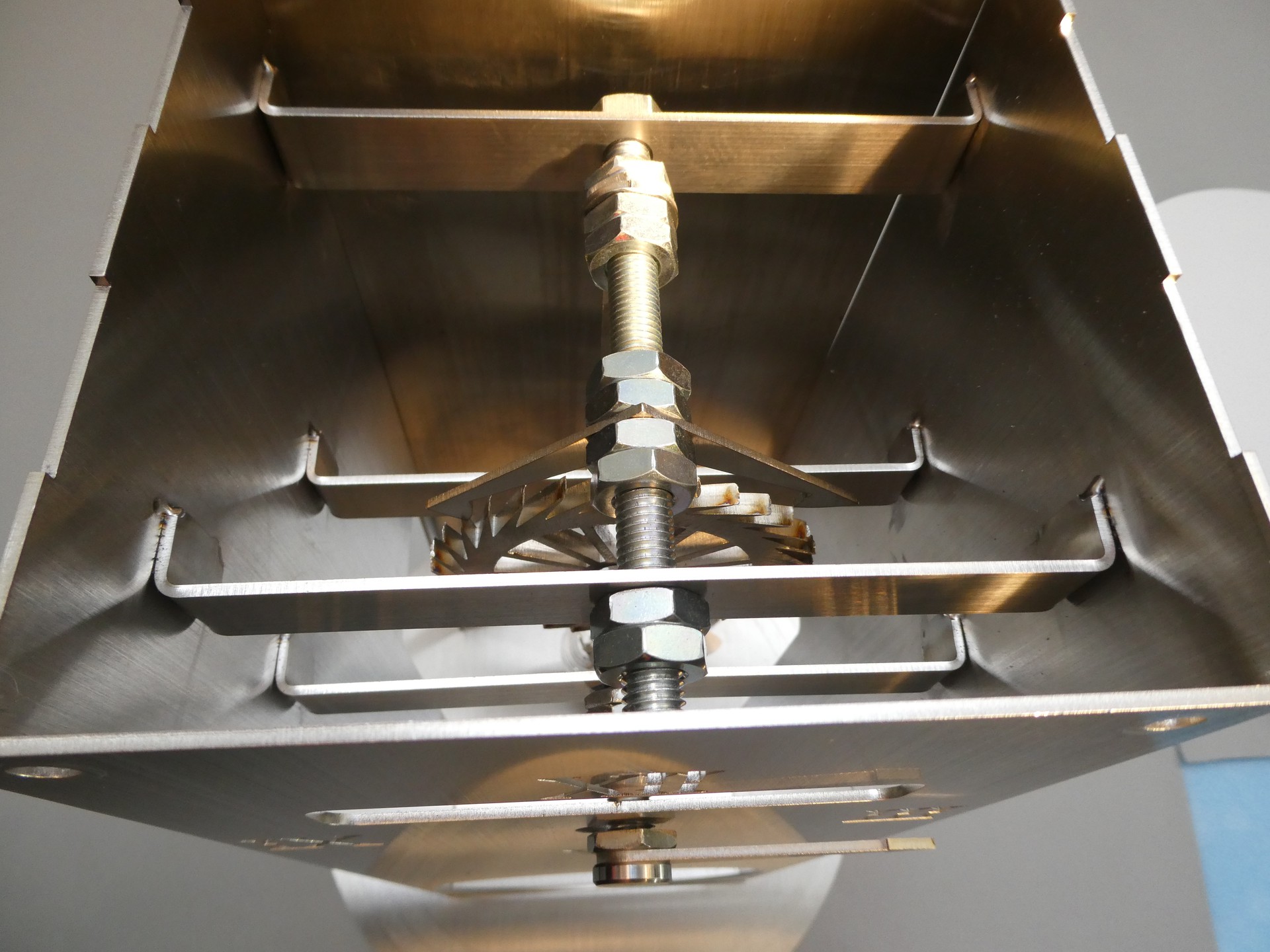

板金加工でカムやギヤのかみ合わせ構造を再現しました。

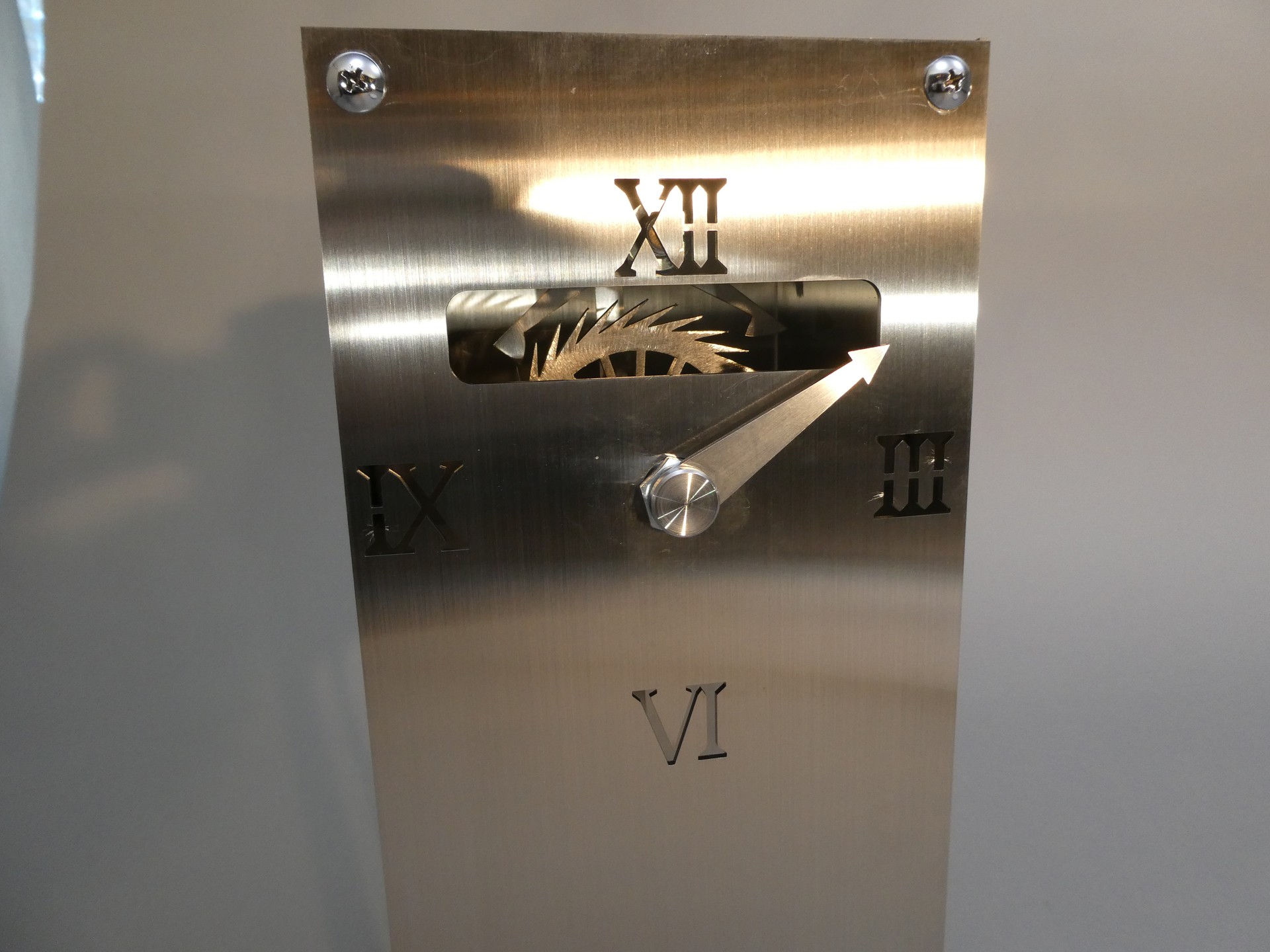

表面デザインはヘアライン調を際立たせるためシンプルにして、表面はローマ数字を抜き加工しました。

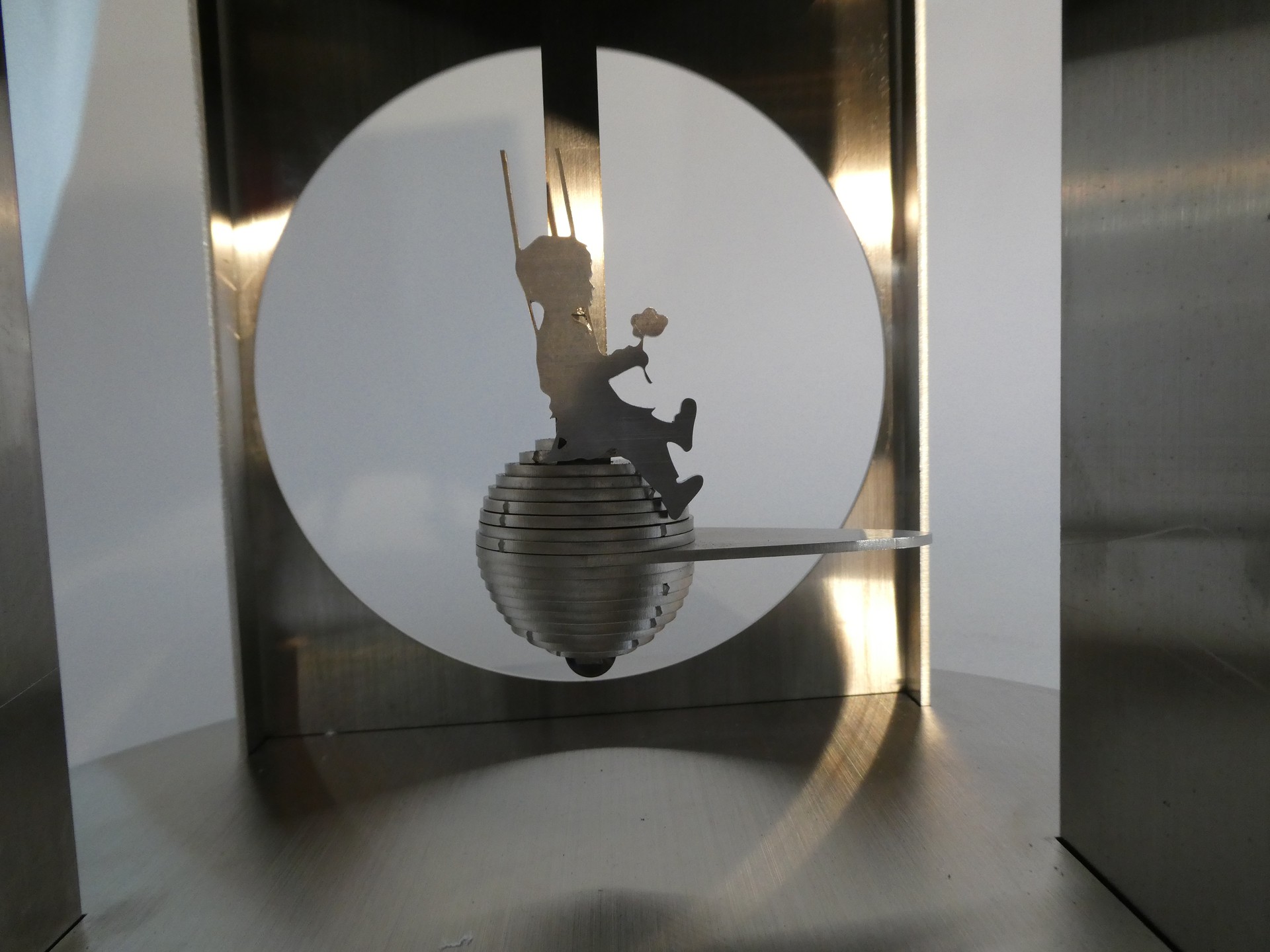

動作時に内部のギアの噛み合わせが見えるように窓を抜き、振り子の上には「ブランコを漕ぐ少年」を板金加工で再現して振り子動作に遊び心を加えています。
