第35回優秀板金製品技能フェア
組立品の部 全68作品
組立240
技能奨励賞

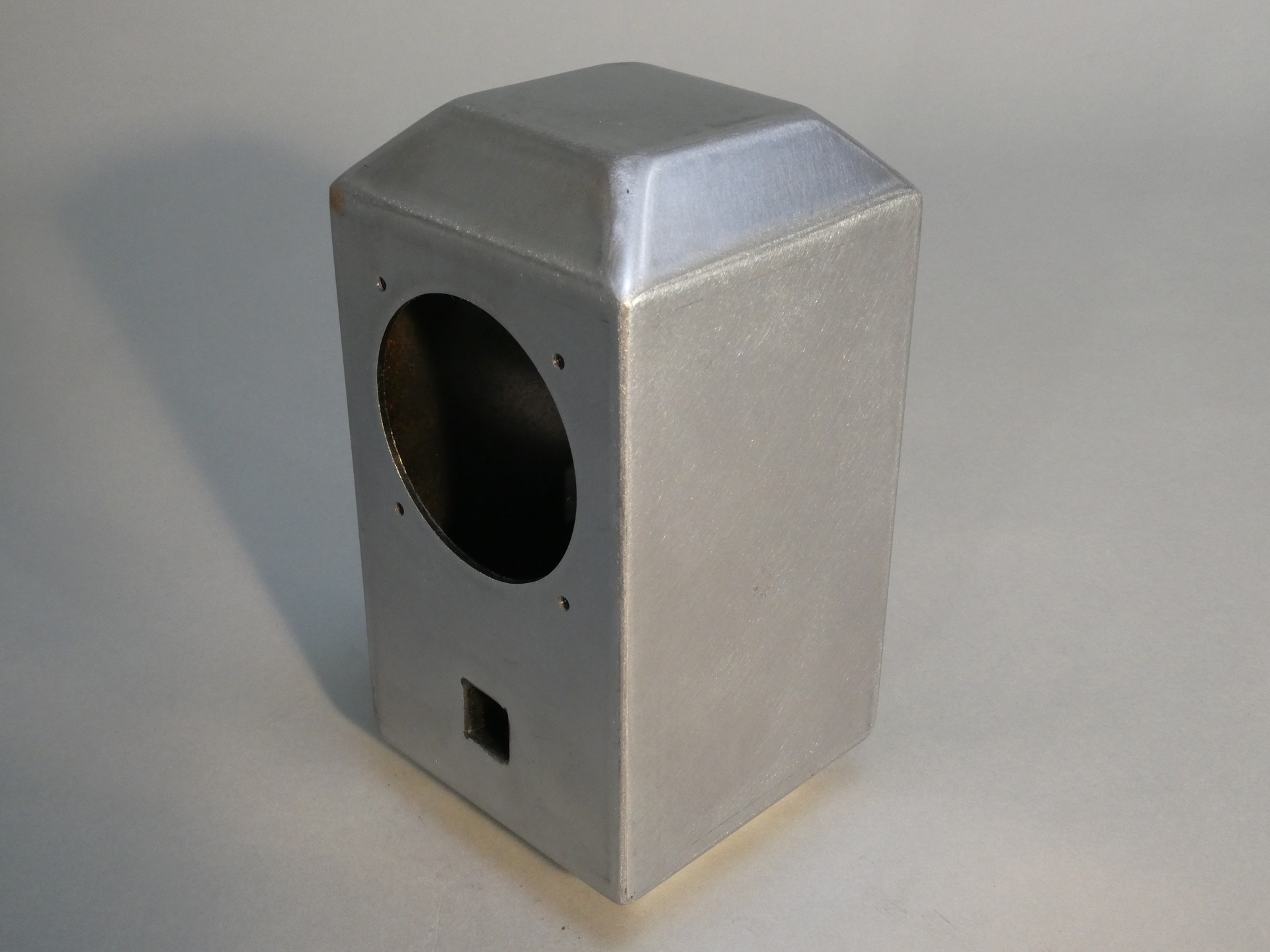

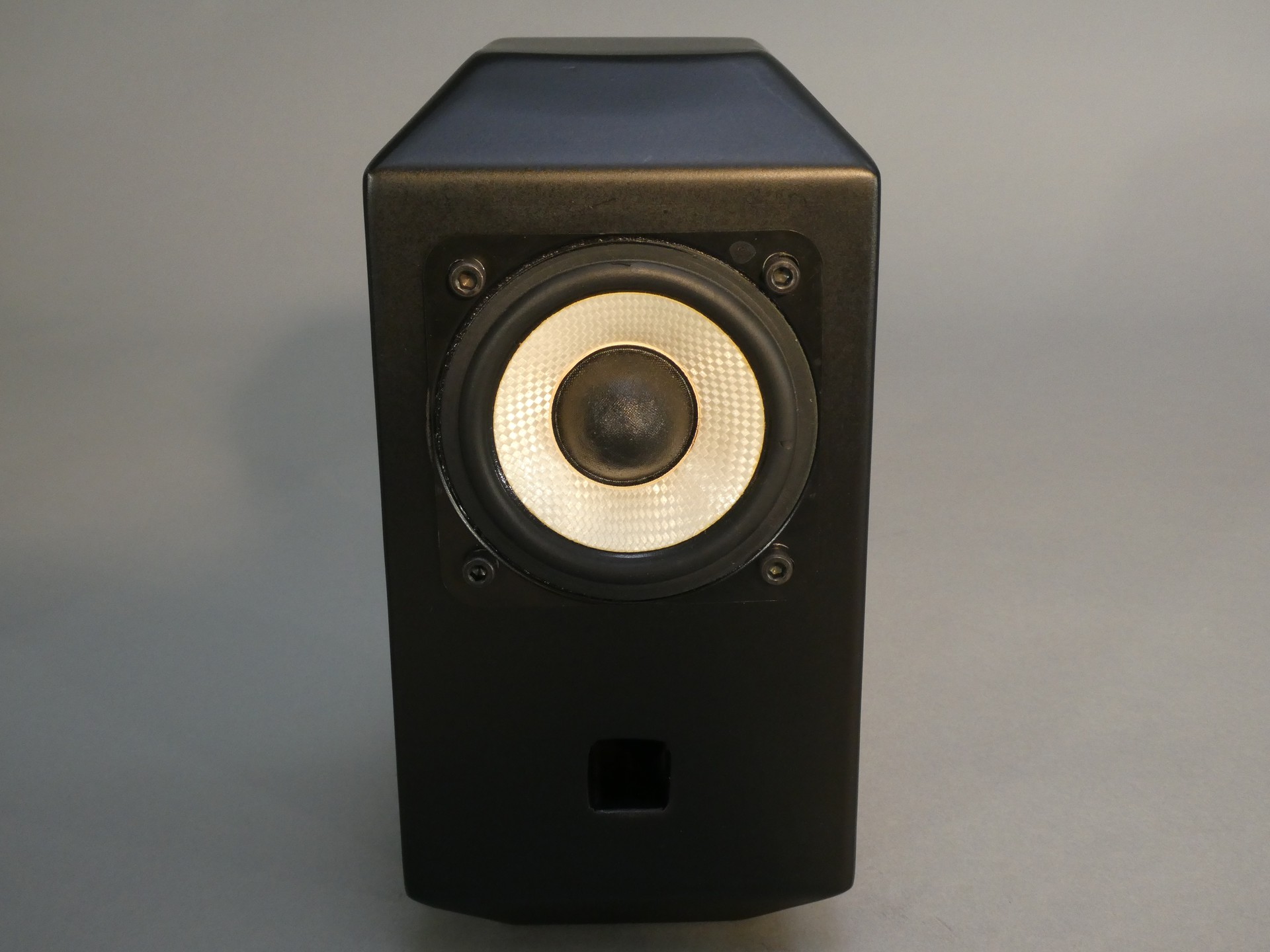

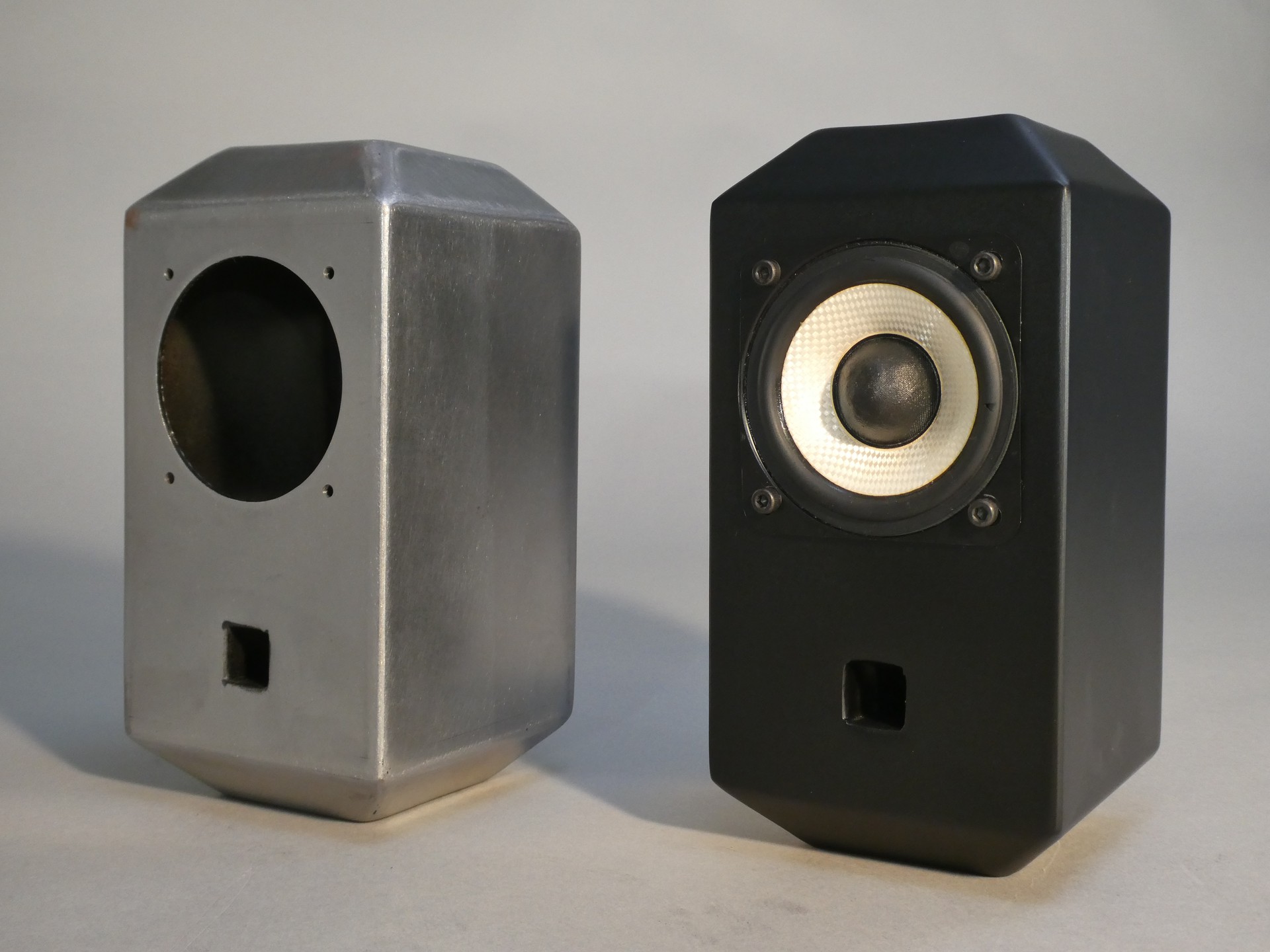

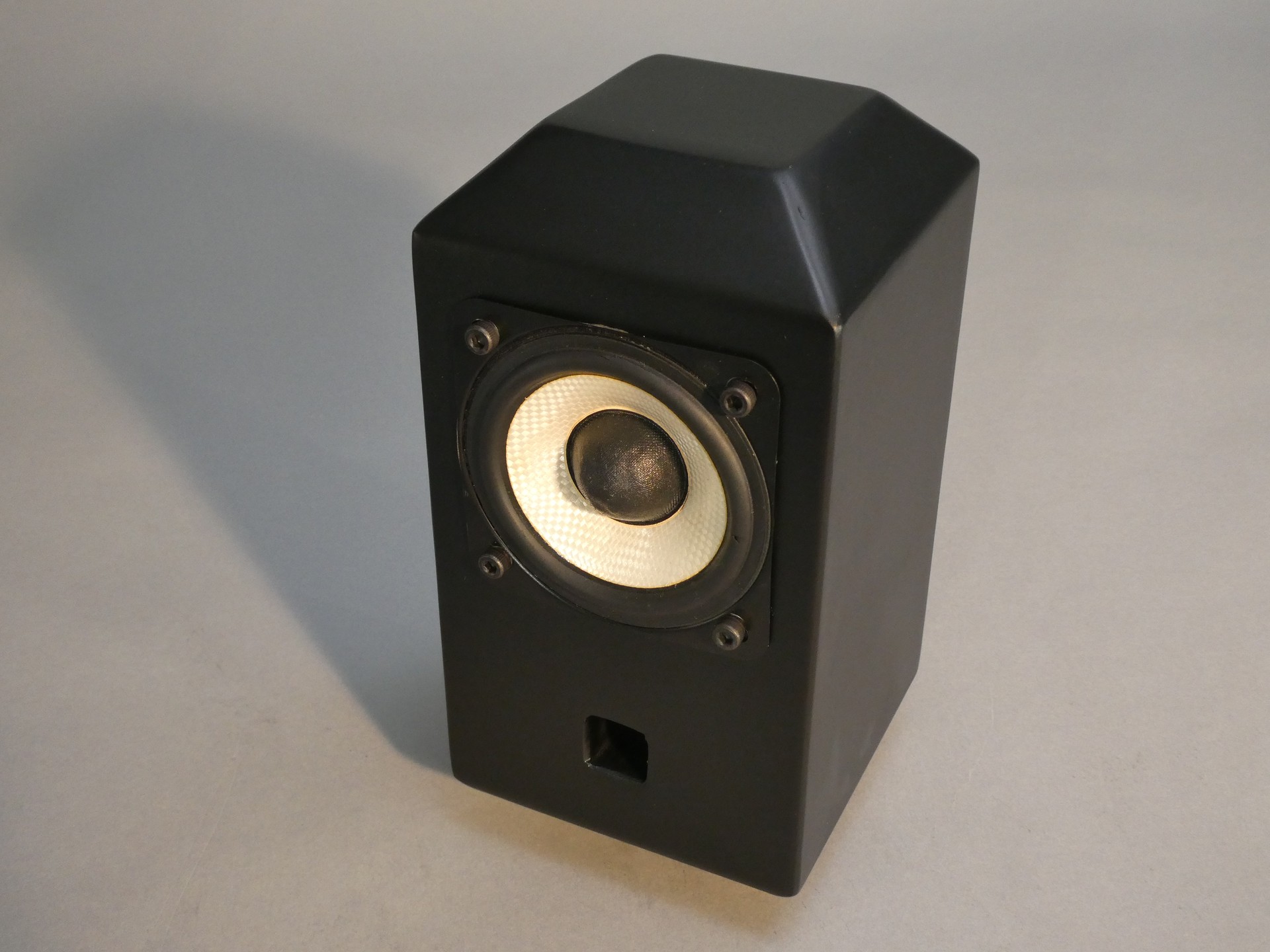

スピーカーボックス
有限会社 寺田板金製作所 (岡山県)
-
・サイズ: W100 × D100 × H200 mm
-
・精度: ± 1 mm
-
・プログラム時間: 60 分
-
・加工時間: 90 分/個
-
・加工数量: 2 個
-
・材質: 軟鋼(SPCC)
-
・板厚: 2.3 mm
-
・作品種類: オリジナル品
加工工程
2D/3D設計
CAD/CAM
展開
プログラム
パンチング加工
タップ加工
曲げ
溶接
アピールポイント
本来、スピーカーボックスは木製であるという概念を一度捨てて、板金加工を用いて製作できないかという構想から始まりました。

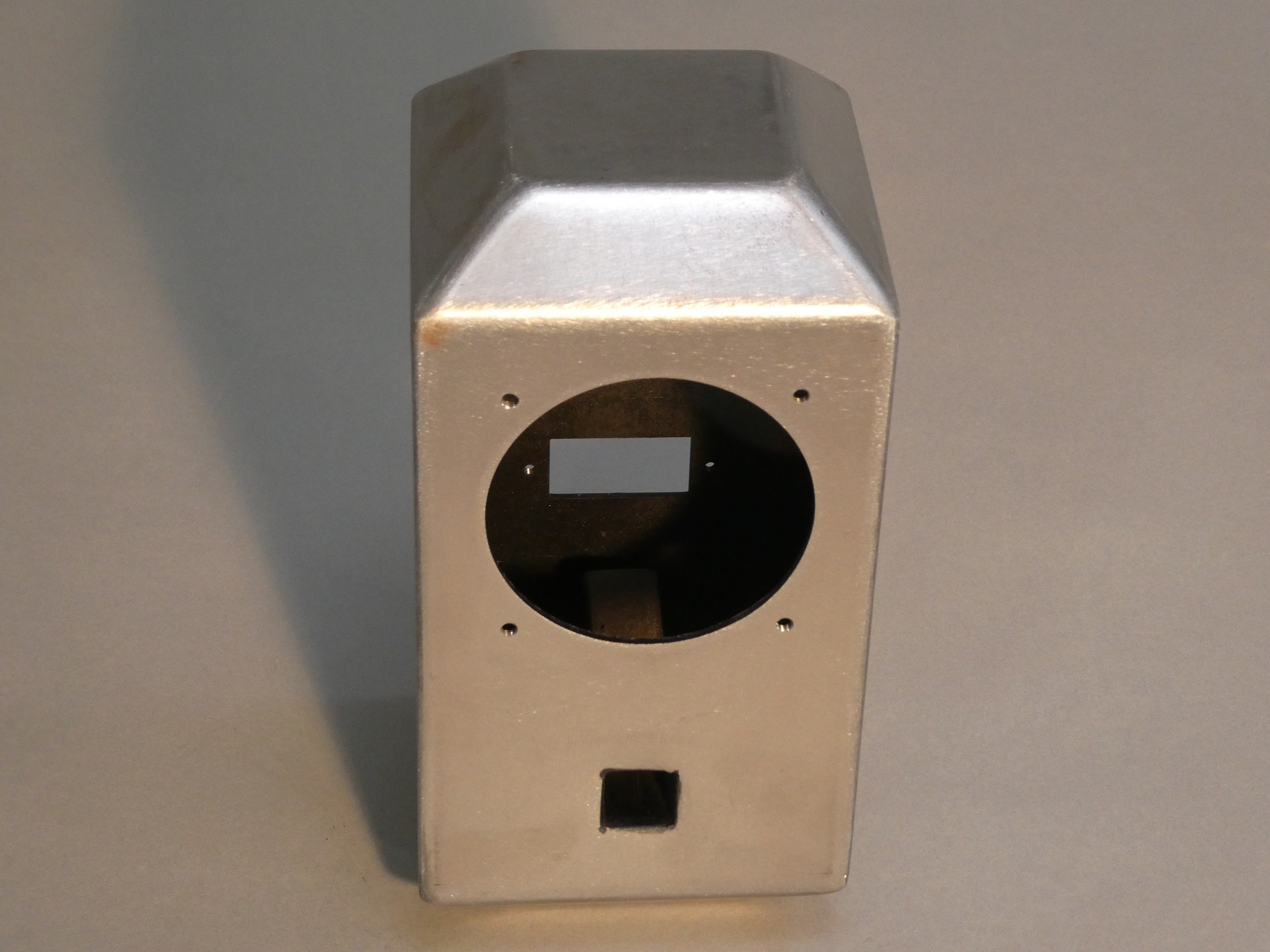

低音域から高音域のバランスがベストとなるバスレフ(内部の角パイプ)の位置を導き出すのに苦労しました。(※内部の空気の流れを整えることで音質が向上する)
木製のスピーカーボックスなら、内部に防振材・防音材を多用するところを、板厚を細かく吟味し少し厚めのt2.3を選定することで、内部構造をシンプルかつ、クリアで高音質なスピーカーが完成しました。
