第35回優秀板金製品技能フェア
組立品の部 全68作品
組立232
技能奨励賞
5G通信モジュール
河北维冠机电设备有限公司 (China)
-
・サイズ: W482.6 × D431.5 × H128.5 mm
-
・精度: ± 0.3 mm
-
・プログラム時間: 15 分
-
・加工時間: 96 分/個
-
・加工数量: - 個
-
・材質: AL5052
-
・板厚: 2.0 mm
-
・作品種類: 量産品
加工工程
設計
CAD/CAM
ブランク
バリ取り
ベンディング
カシメ
アピールポイント

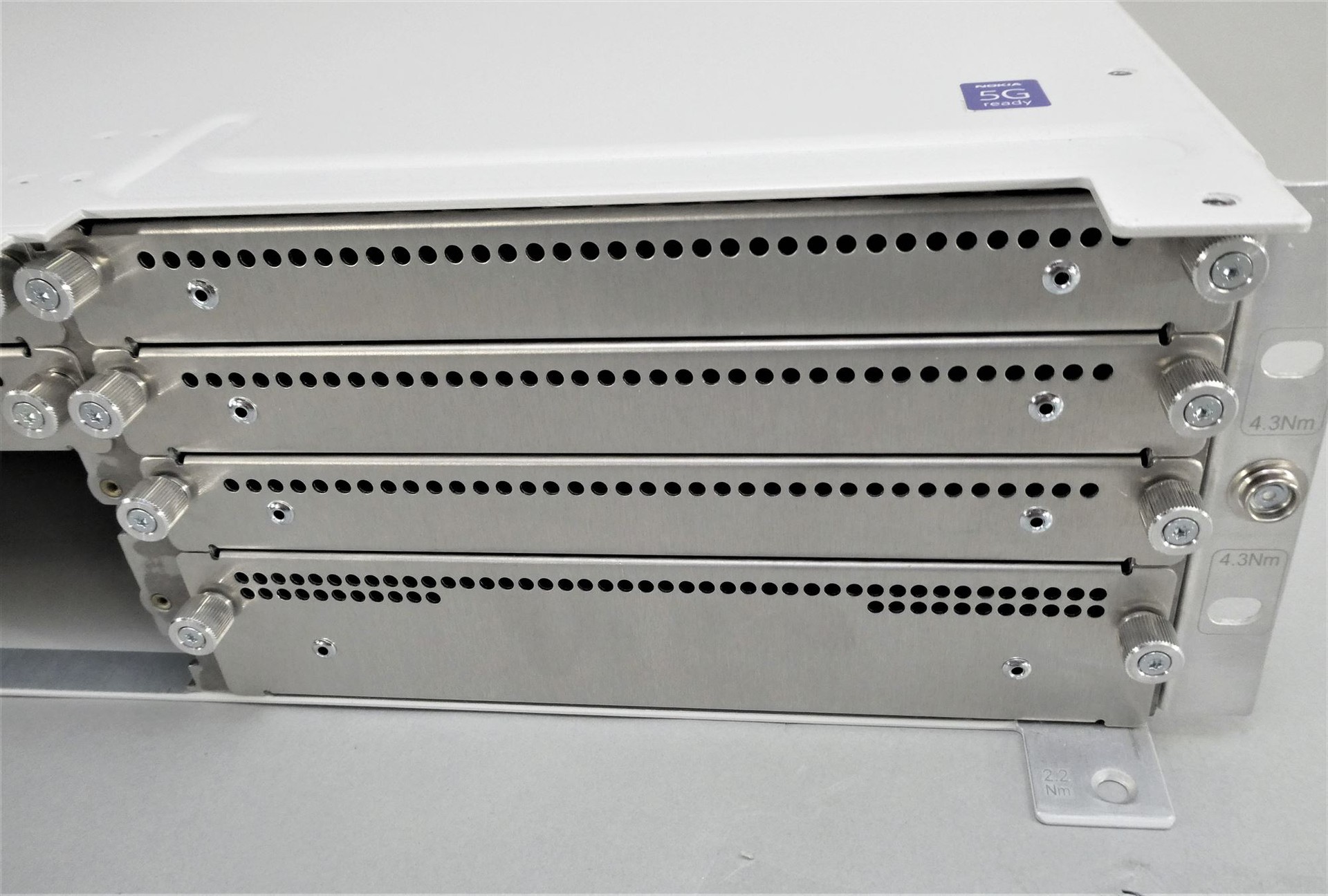

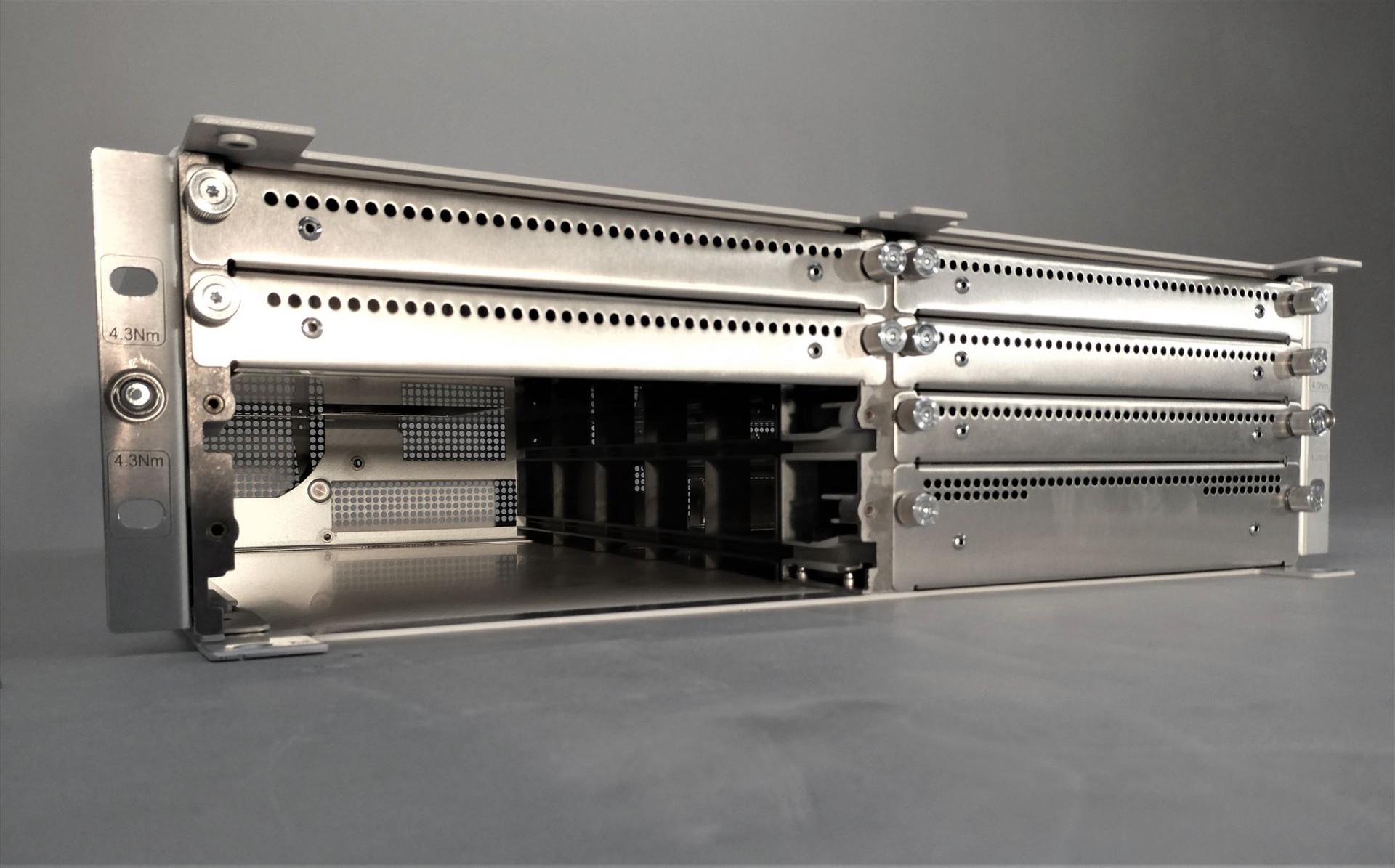

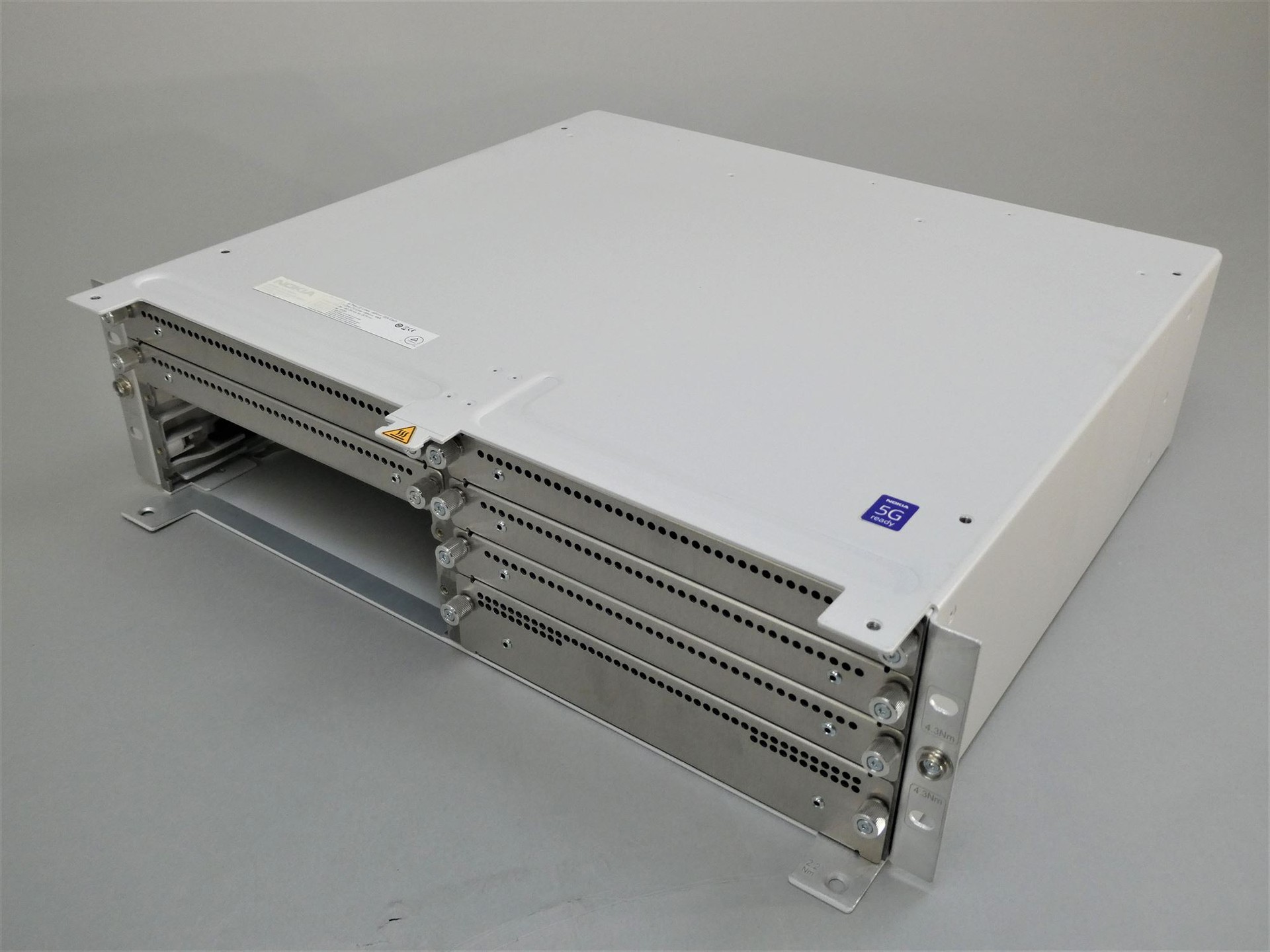

この作品は通信用板金モジュールで、全部で約20種類の板金部品がある。加工工程はレーザ、曲げ、プレス、カシメ、引っ張り上げリベッ
ト、プルカシメ、塗装などの板金加工技術をカバーし、最大限我が社の板金加工レベルを体現しました。
1.この製品は5G通信用であり、電磁干渉に対する優れた性能が必要。
2. AL5052アルミニウム板は良好な伸びと曲げ性能があります;
3. AL5052アルミ板は冷間圧延やステンレス板に比べ、重量の削減ができます;
特徴

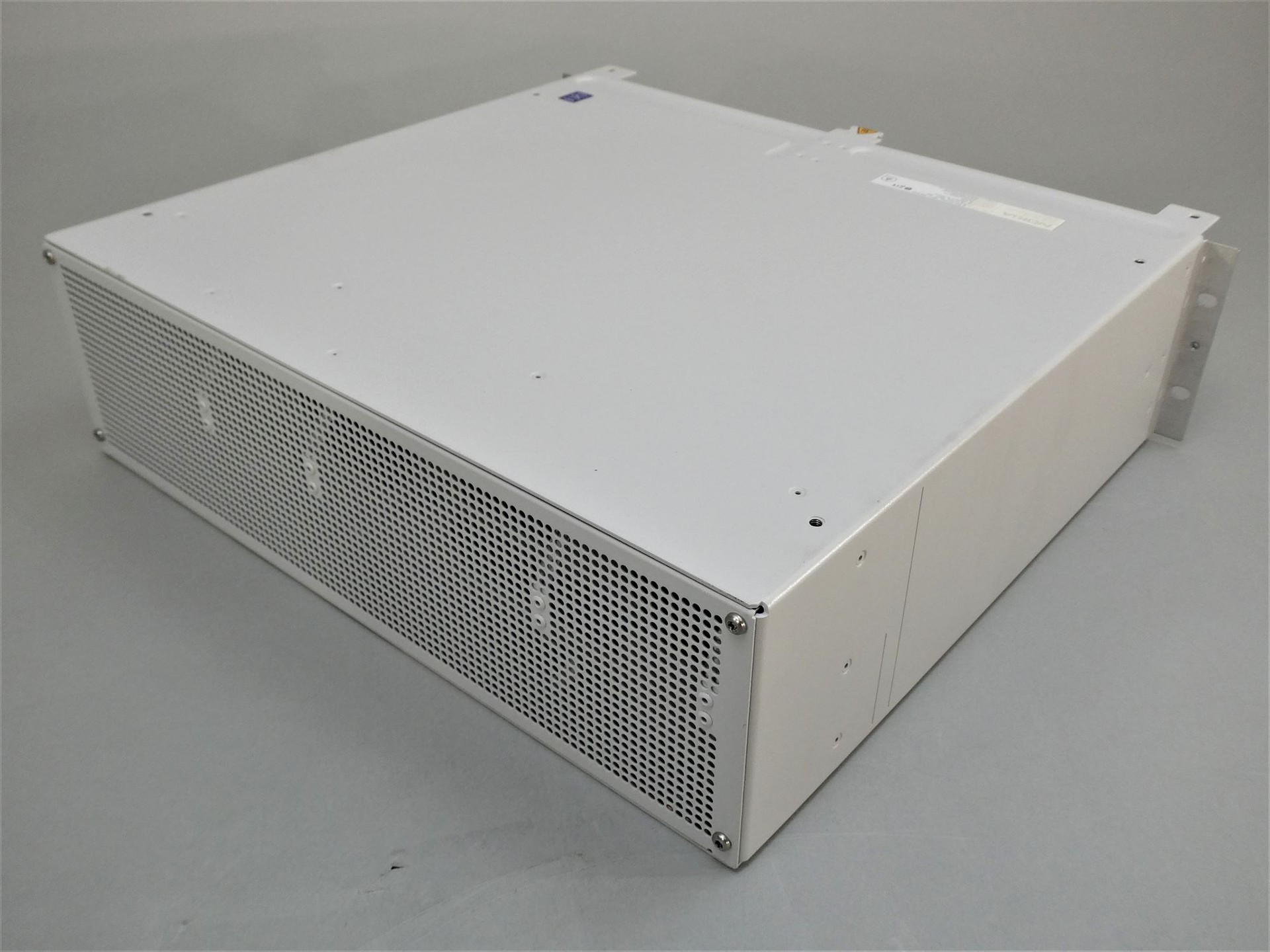

1.製品のカバー板は膨らみの特徴があり、膨らみ部の高さと幅に対して厳しい要求があります。
2.製品の前面挿板の曲げ辺が小さく、寸法精度が高い。
3.曲げ加工中に曲げキズがあってはいけません。
一番難しい部分
1.製品の天板カバーは膨らみの特徴があり、膨らみ部の成型はコントロールしにくいです。
2.製品の前板の曲げ辺が小さい、曲げ痕があってはいけません。曲げ難易度が高い。
