第35回優秀板金製品技能フェア
組立品の部 全68作品
組立230
技能奨励賞

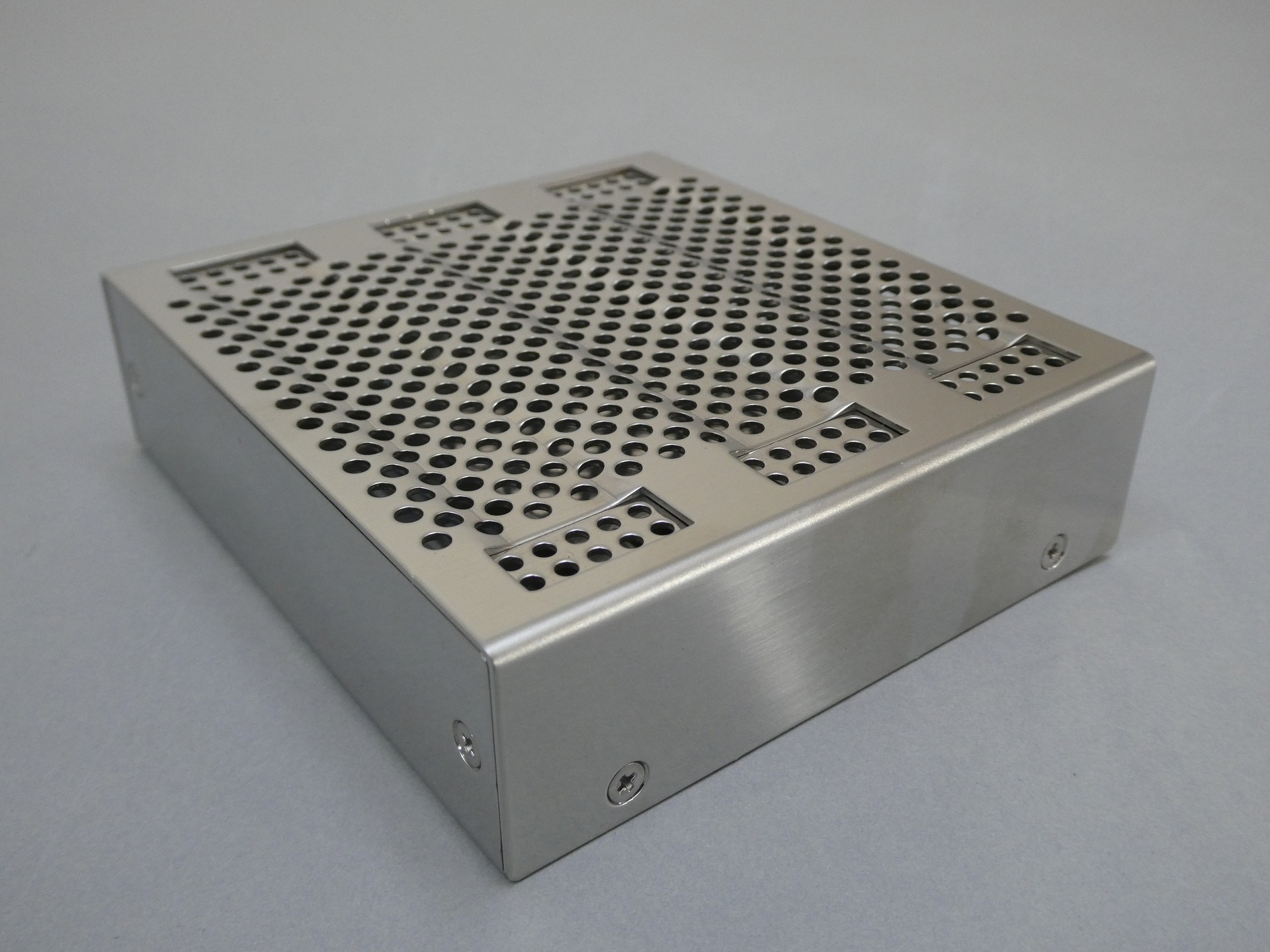

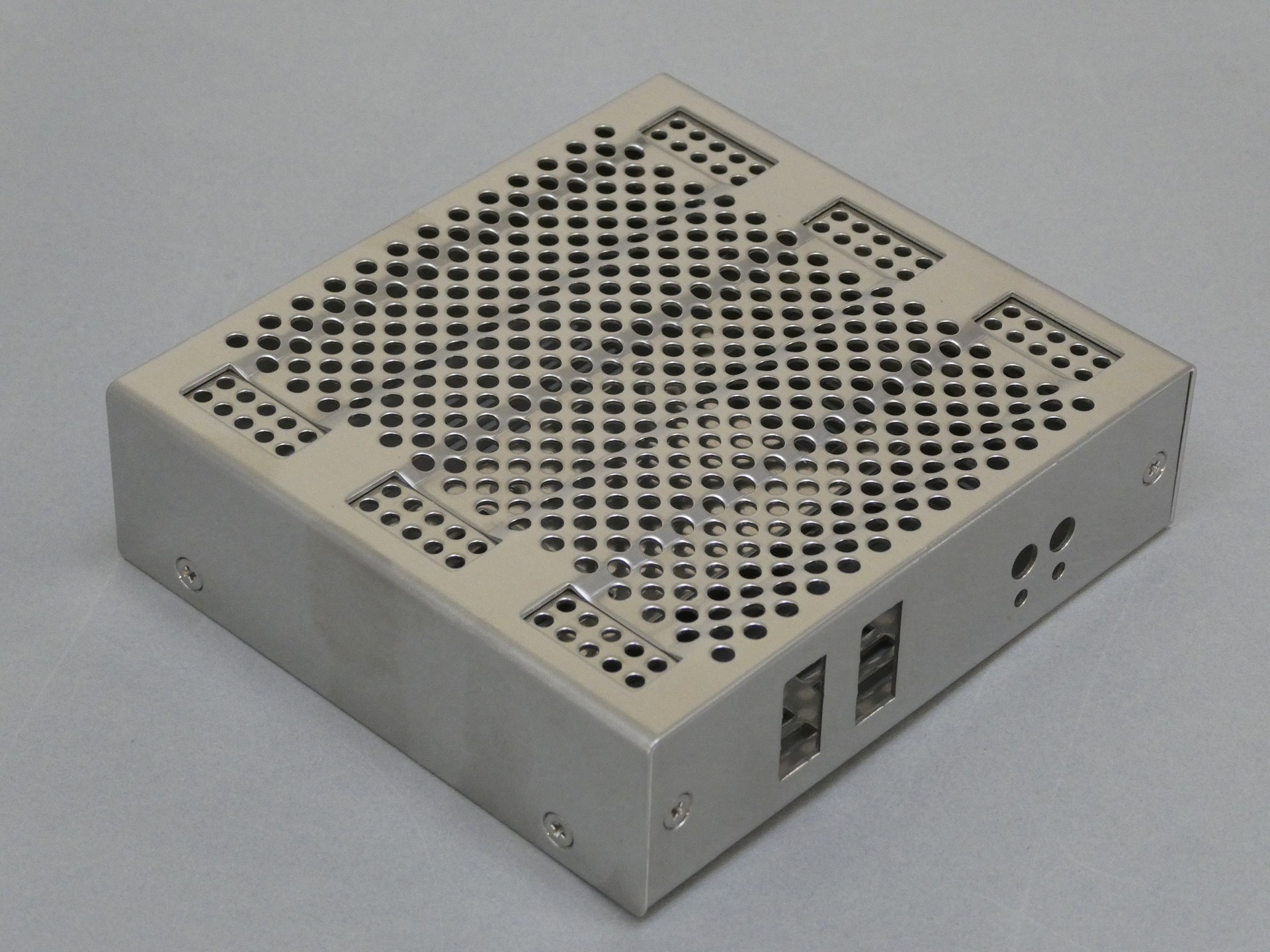

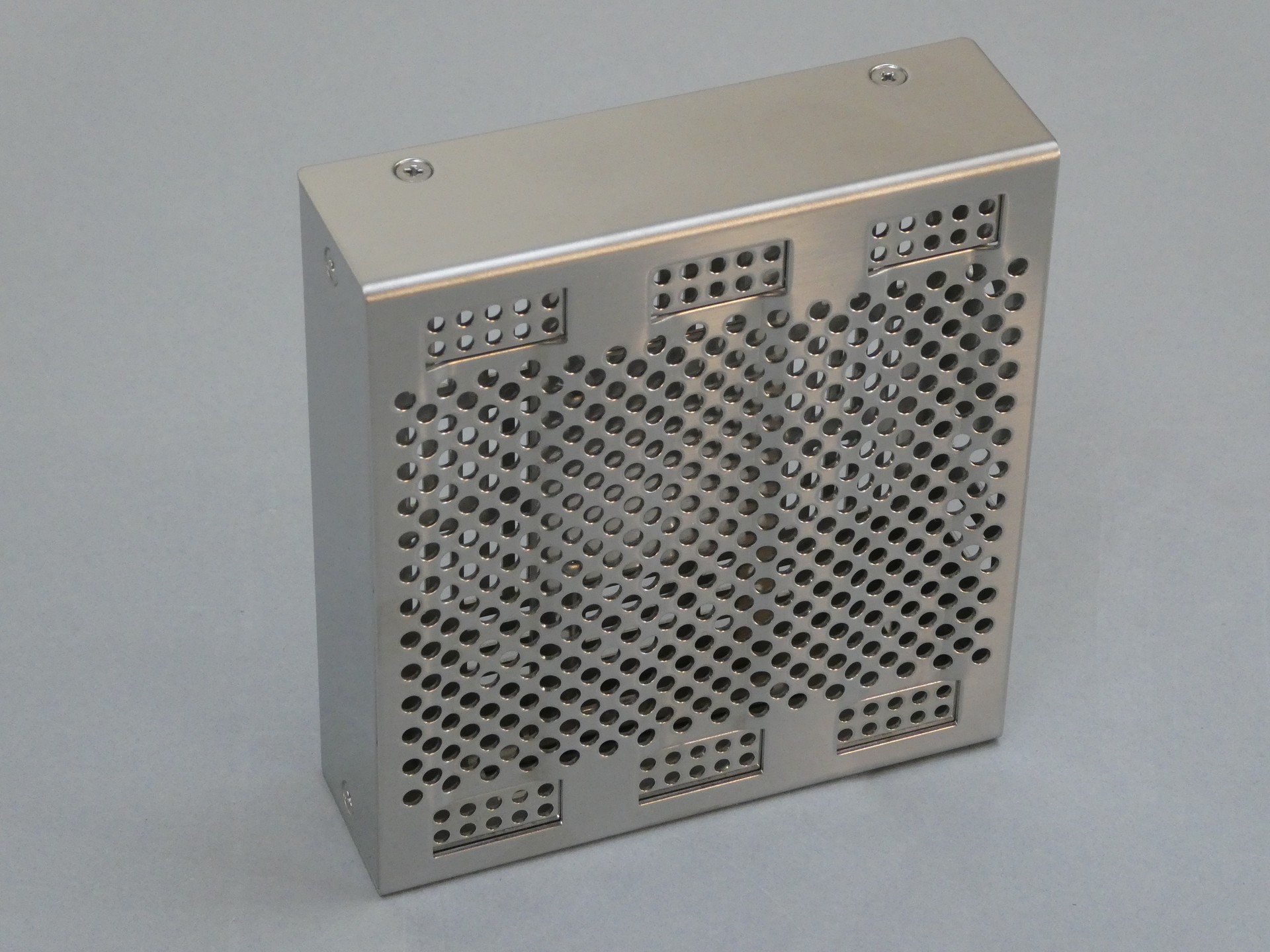

高剛性＆高放熱筐体
株式会社 星製作所 (東京都)
-
・サイズ: W110 × D100 × H30 mm
-
・精度: ± 0.2 mm
-
・プログラム時間: 5 分
-
・加工時間: 10 分／個
-
・加工数量: 1 個
-
・材質: ステンレス（SUS304）
-
・板厚: 1.0 mm
-
・作品種類: オリジナル品
加工工程
機構の考案
2D/3D設計
CAD/CAM
プログラム
パンチング加工
曲げ
アピールポイント

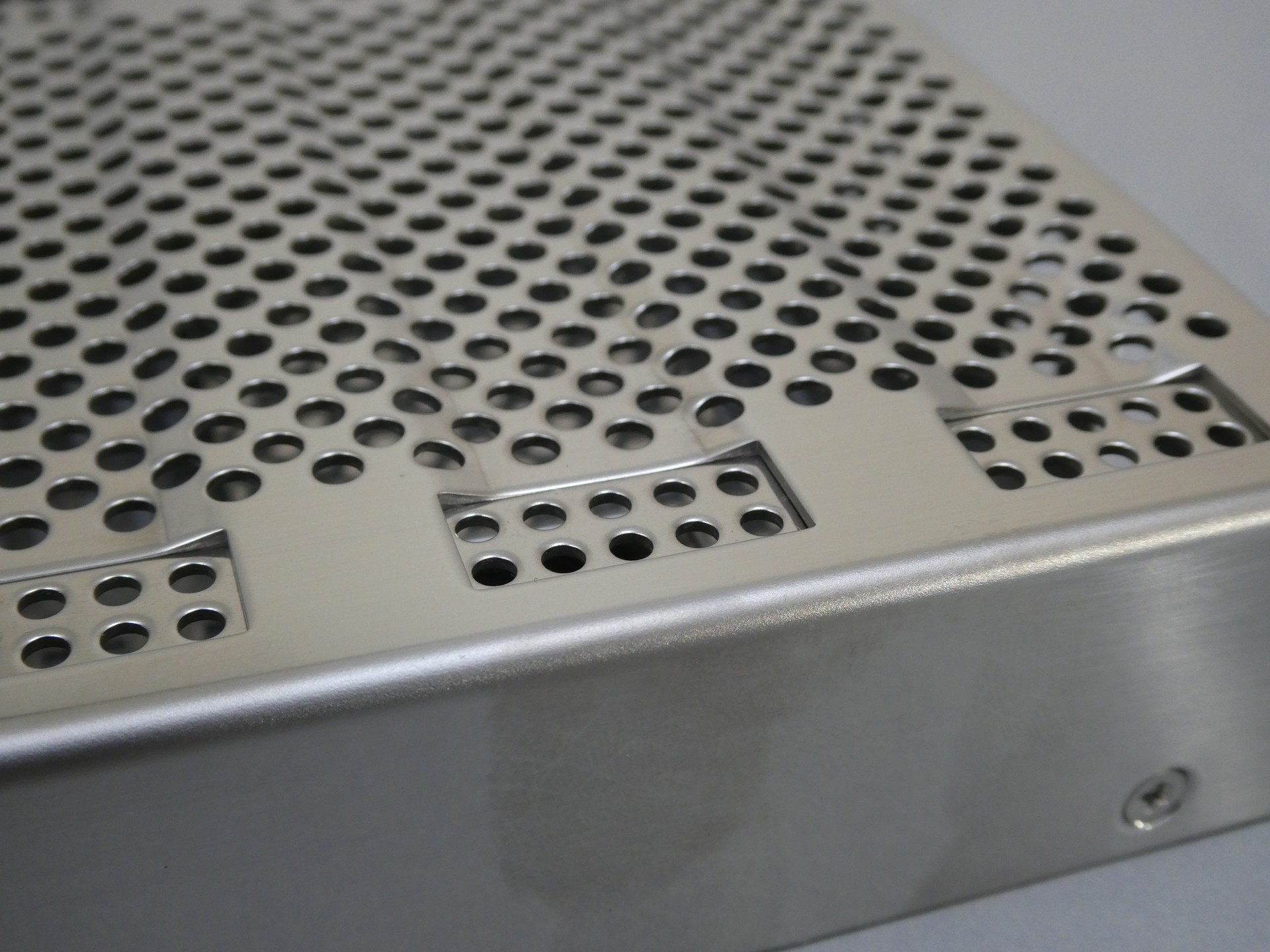

放熱孔を多数開けることにより剛性が下がってしまう筐体カバーに、オフセット金型を用いた絞り形状を設けることで剛性を高めた。
オフセット金型の逃げの部分となる角穴と絞り部に、シャーシのフランジが上手く嵌るように工夫。シャーシとの組み合わせにてさらに剛性が上がった。
剛性を気にすることなく穴数を増やすことができた為、放熱効果も上がった。
オフセット加工により、複雑、高難度の曲げ加工や溶接をする必要もなく、シンプルな形状にて剛性の向上が見込めるため、工程の短縮、コストの削減も期待できる。
