第35回優秀板金製品技能フェア
組立品の部 全68作品
組立224
技能奨励賞

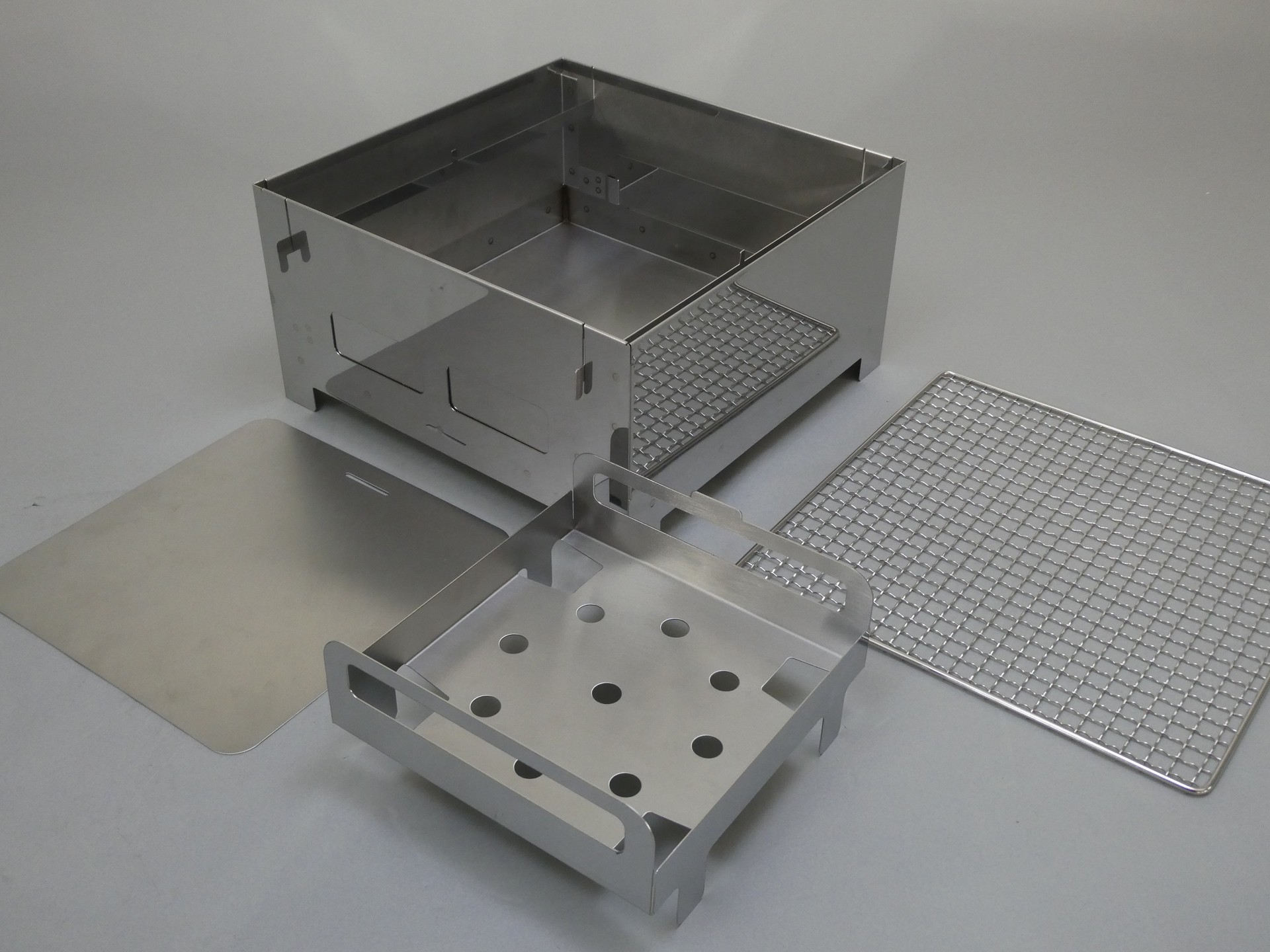

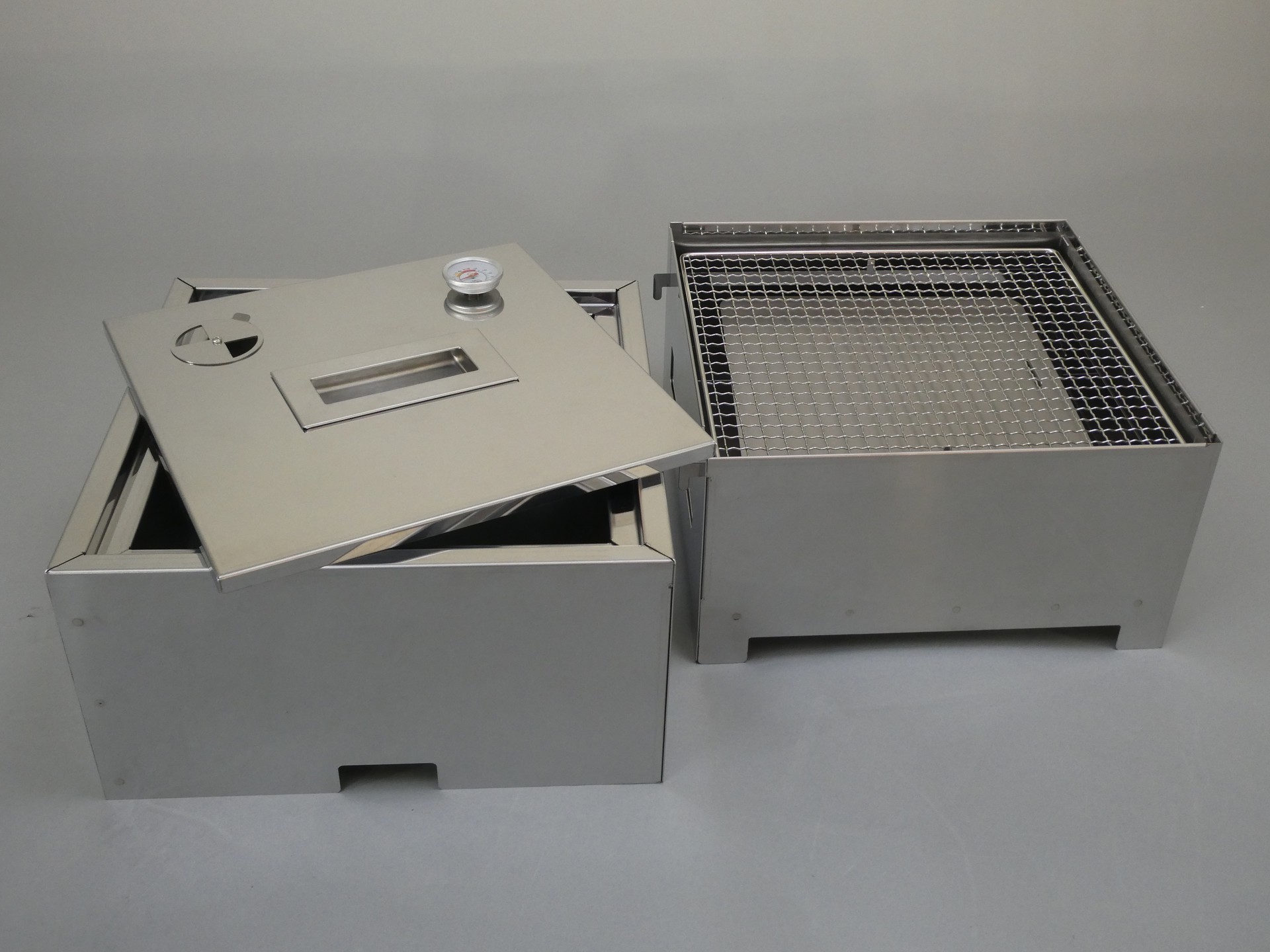

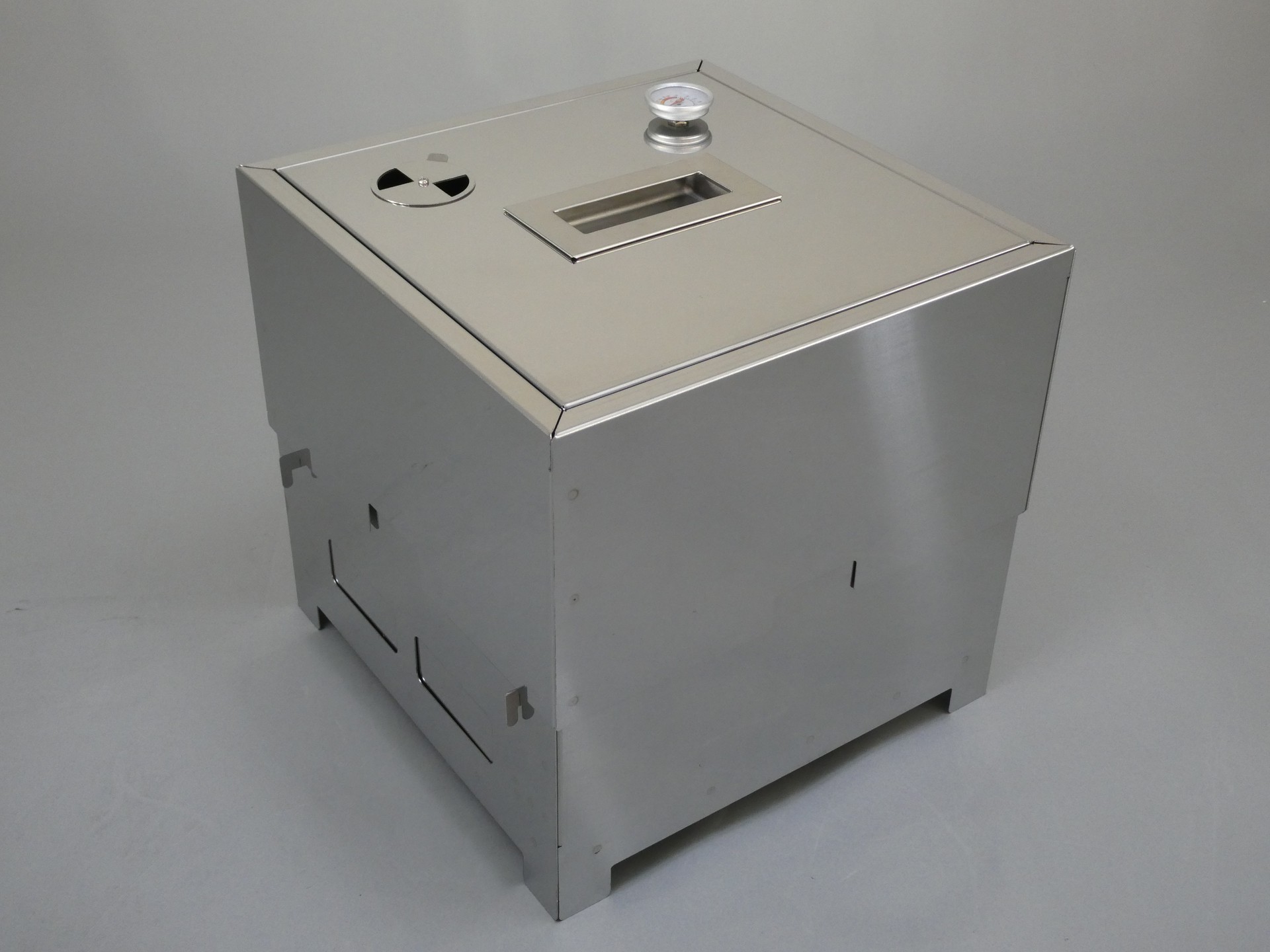

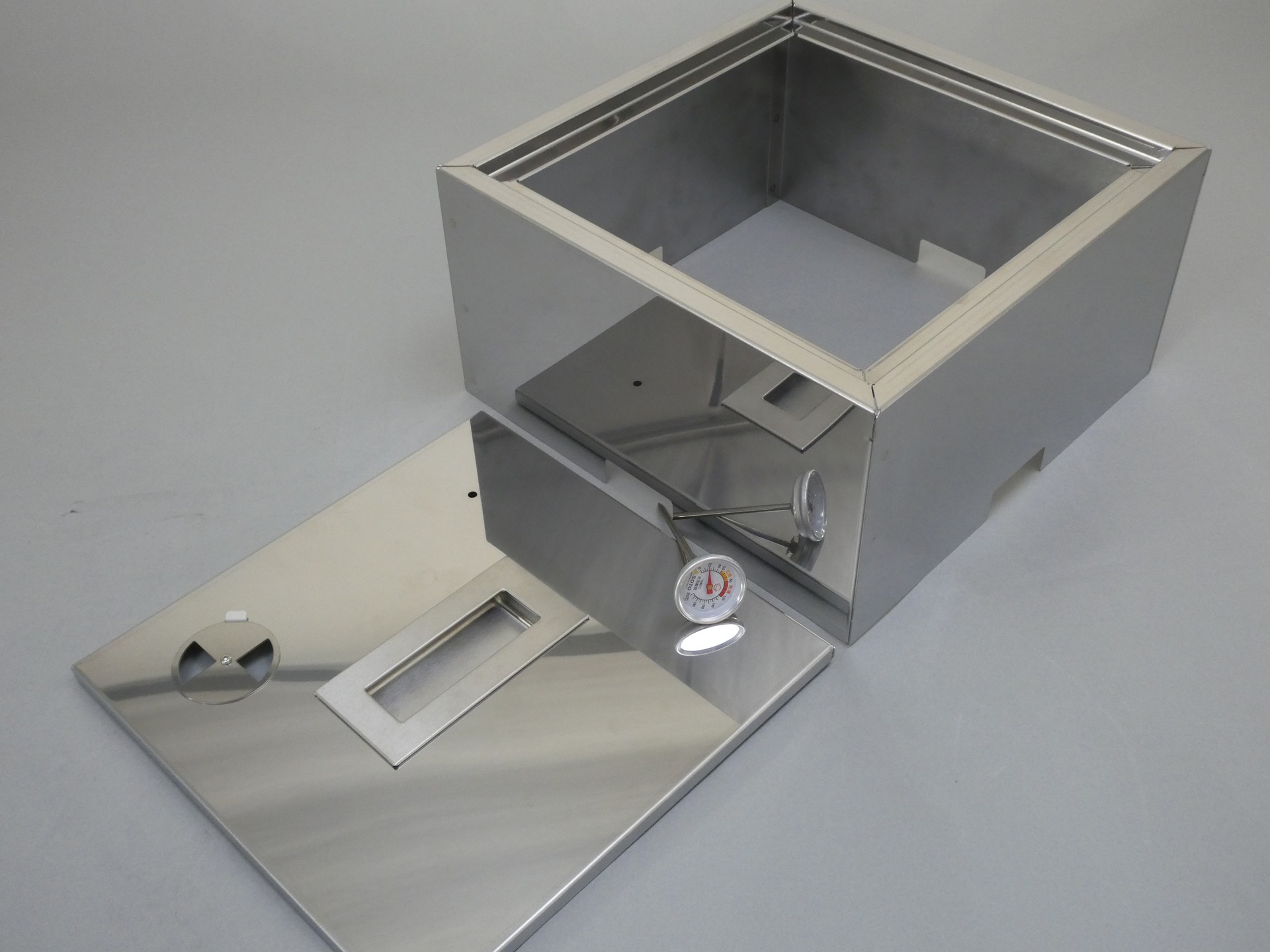

マルチな燻製器MUS[マス]
フジモト工業 株式会社 (岡山県)
-
・サイズ: W285 × D285 × H150 mm
-
・精度: ± 0.5 mm
-
・プログラム時間: 620 分
-
・加工時間: 110 分/個
-
・加工数量: 18 個
-
・材質: ステンレス(SUS430)
-
・板厚: 0.8 mm
-
・作品種類: オリジナル品
加工工程
CAD/CAM
レーザ加工
曲げ
溶接
スポット溶接
アピールポイント

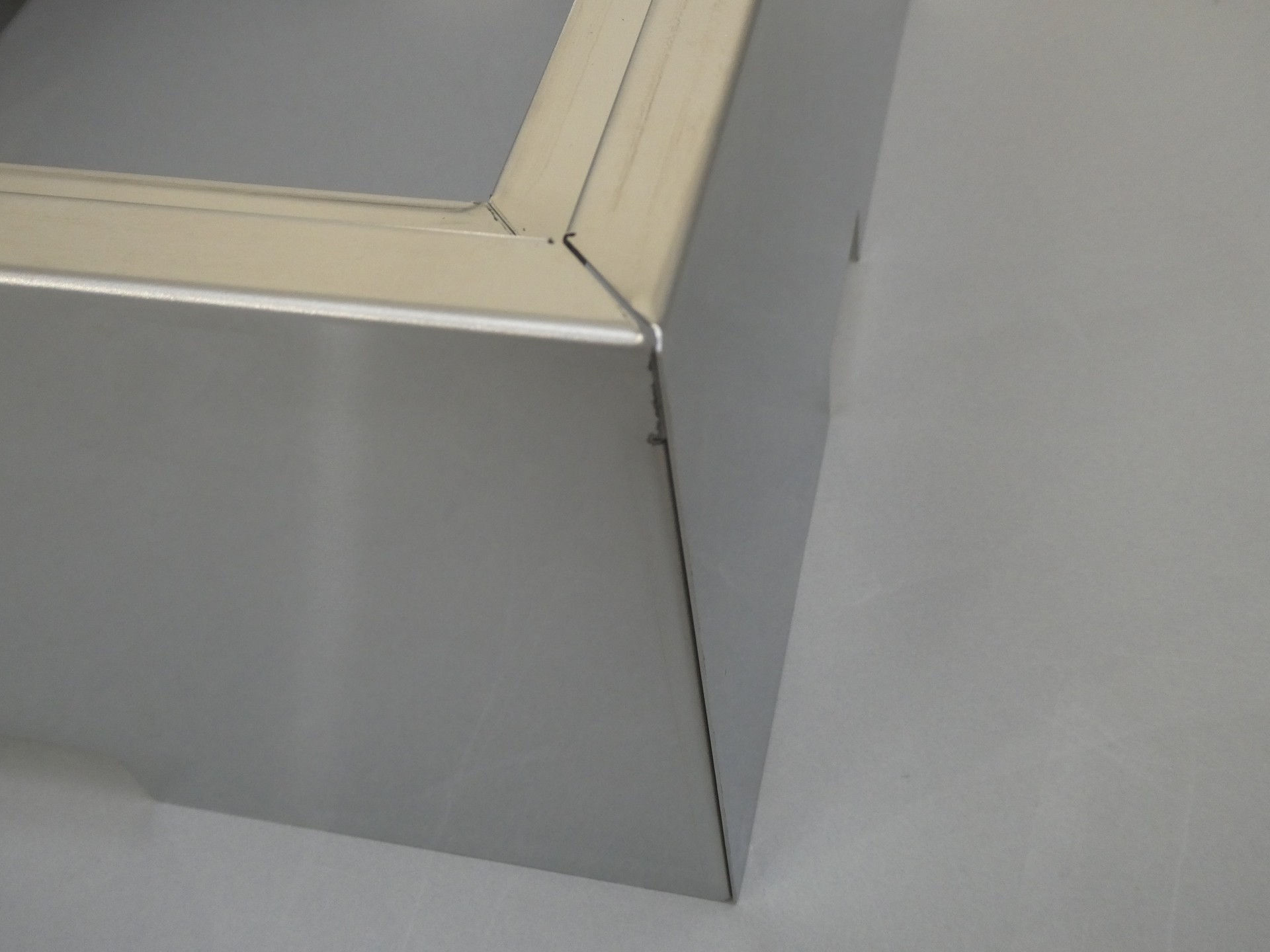

① 本体とカバーのスキを0.4㎜にしました。
② 安全性を考慮して本体、カバーの上部内側にヘミング加工をしました。
③ 主にスポット溶接で精度を出しています。
④ 本体の底部分は溶接で水密加工をしています。
