第35回優秀板金製品技能フェア
組立品の部 全68作品
組立212
技能奨励賞

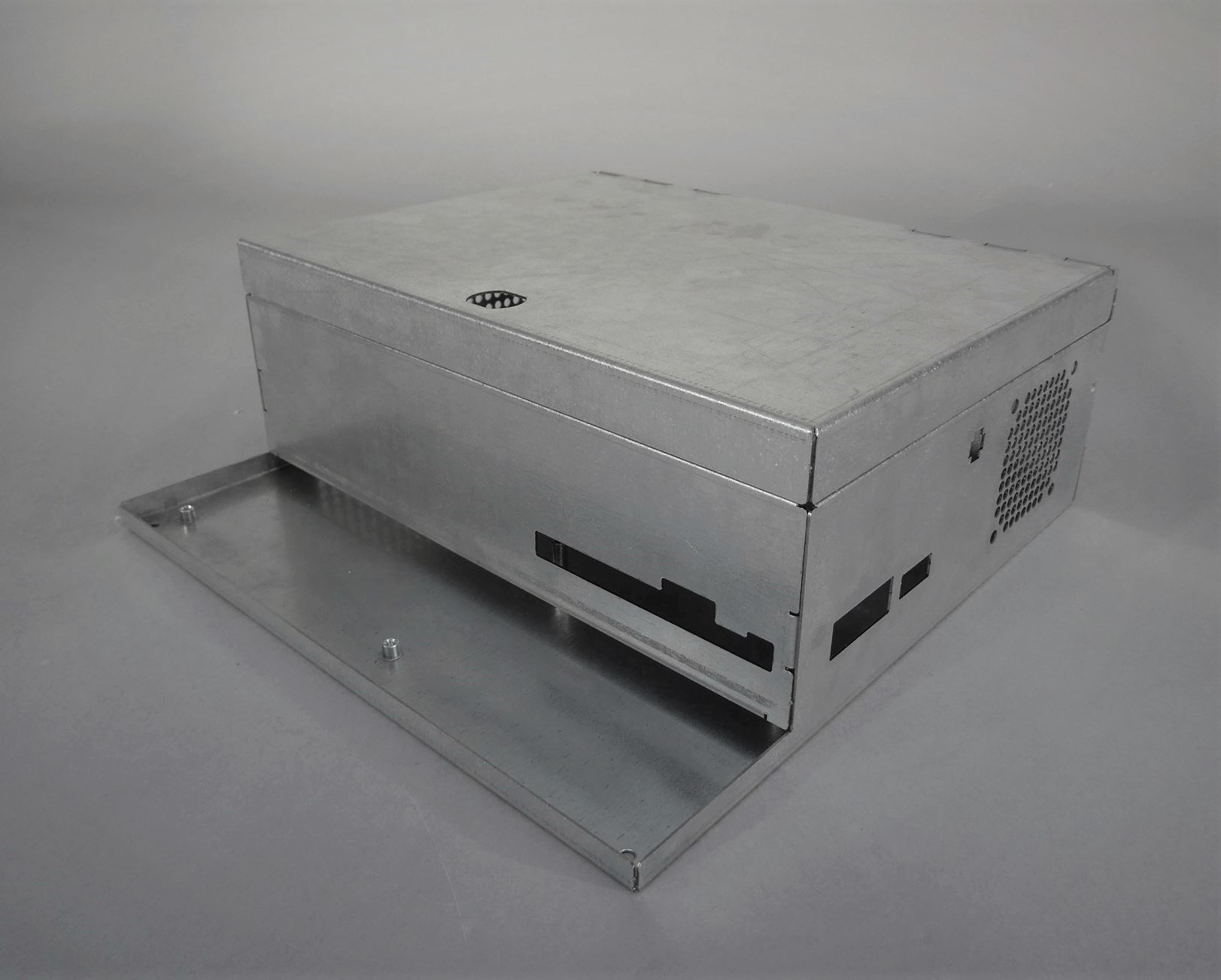

Transformer Enclosure
Budget Sheet Metal (Pty) Ltd (South Africa)
-
・サイズ: W270 × D270 × H102 mm
-
・精度: ± 1mm mm
-
・プログラム時間: 60 分
-
・加工時間: 15 分/個
-
・加工数量: 1 個
-
・材質: 軟鋼(SECC)
-
・板厚: 1mm mm
-
・作品種類: 量産品
加工工程
2D/3D設計
プログラム
CAD/CAM
展開
パンチレーザ加工
曲げ
スポット溶接
inserts
アピールポイント

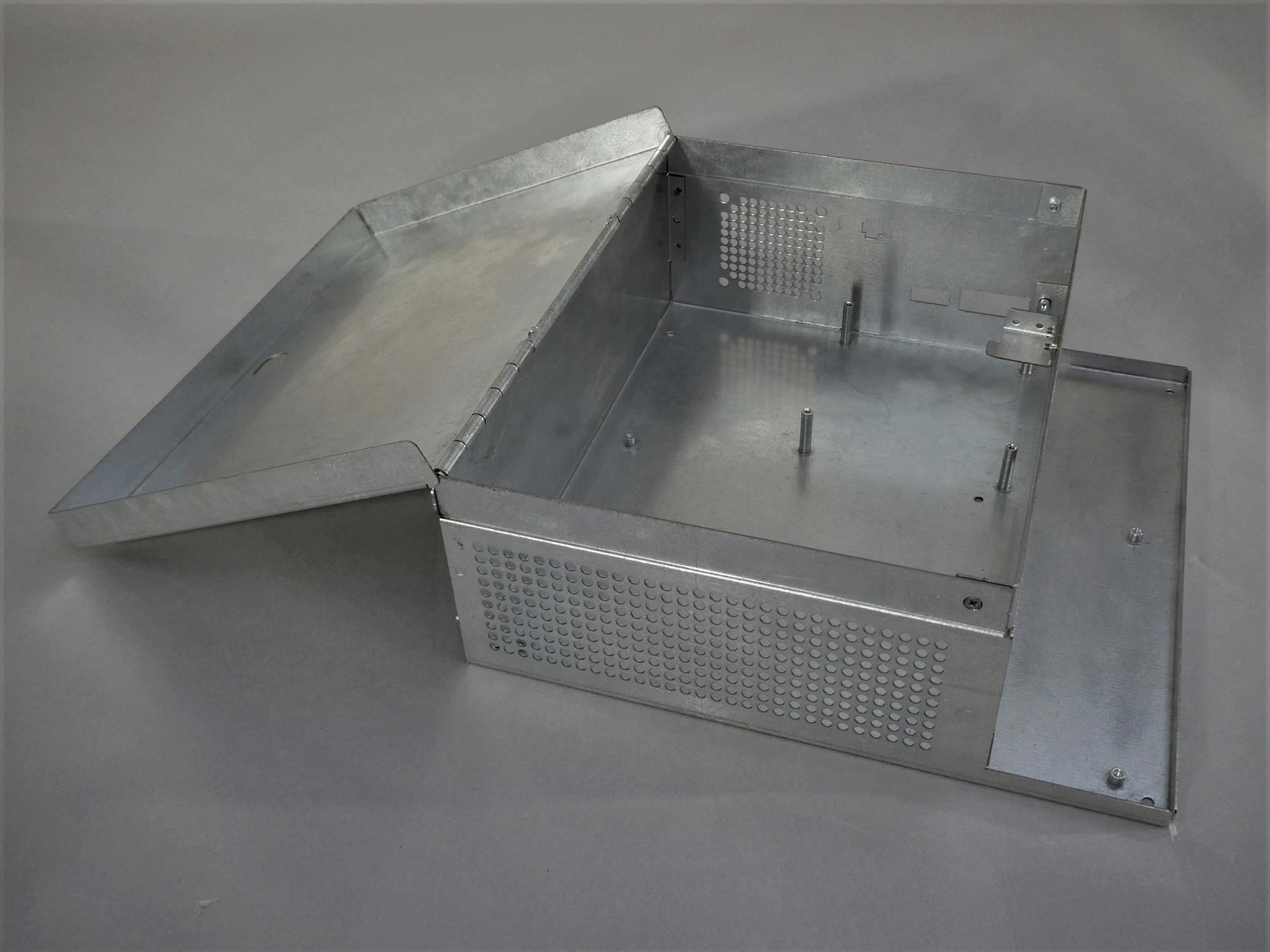

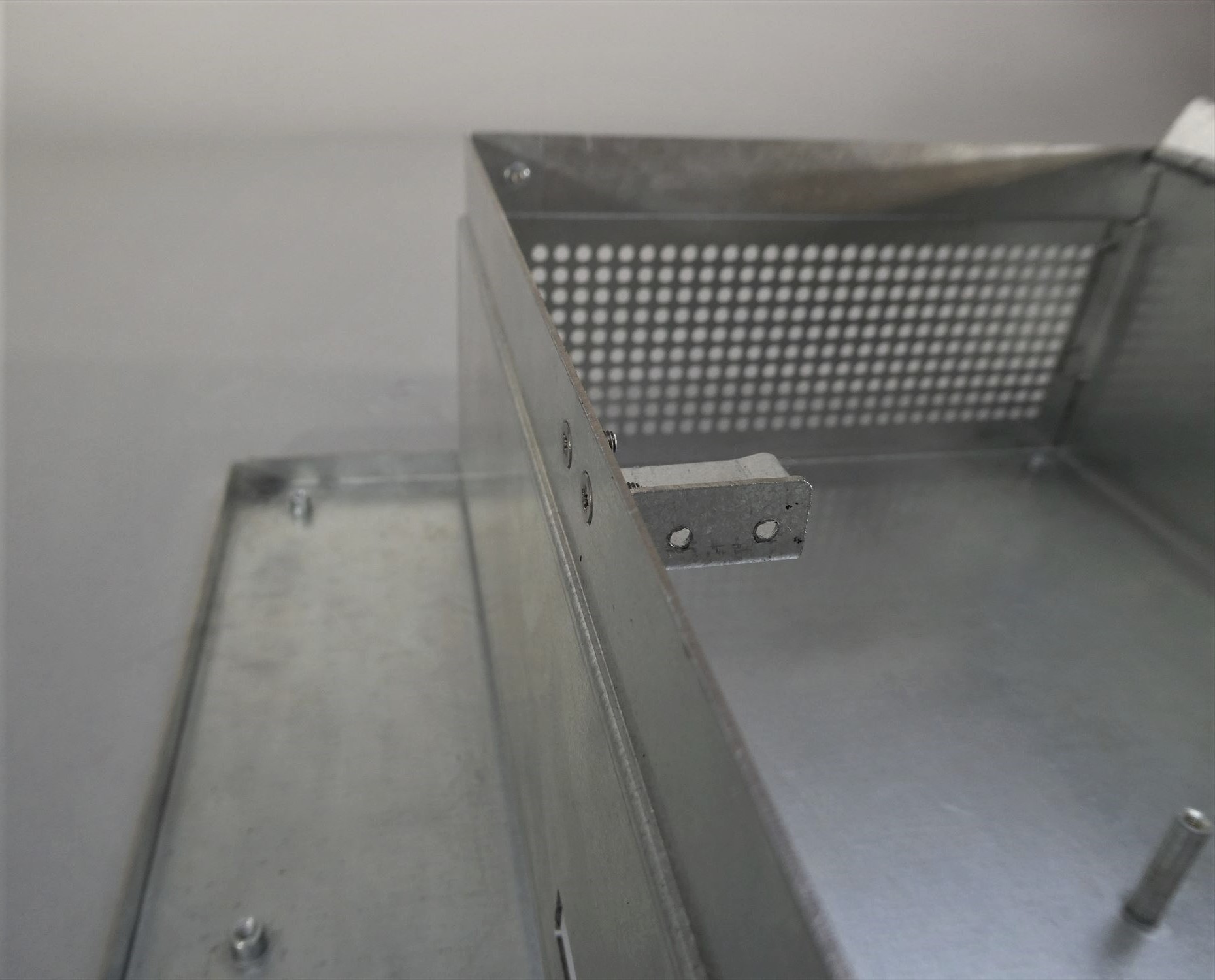

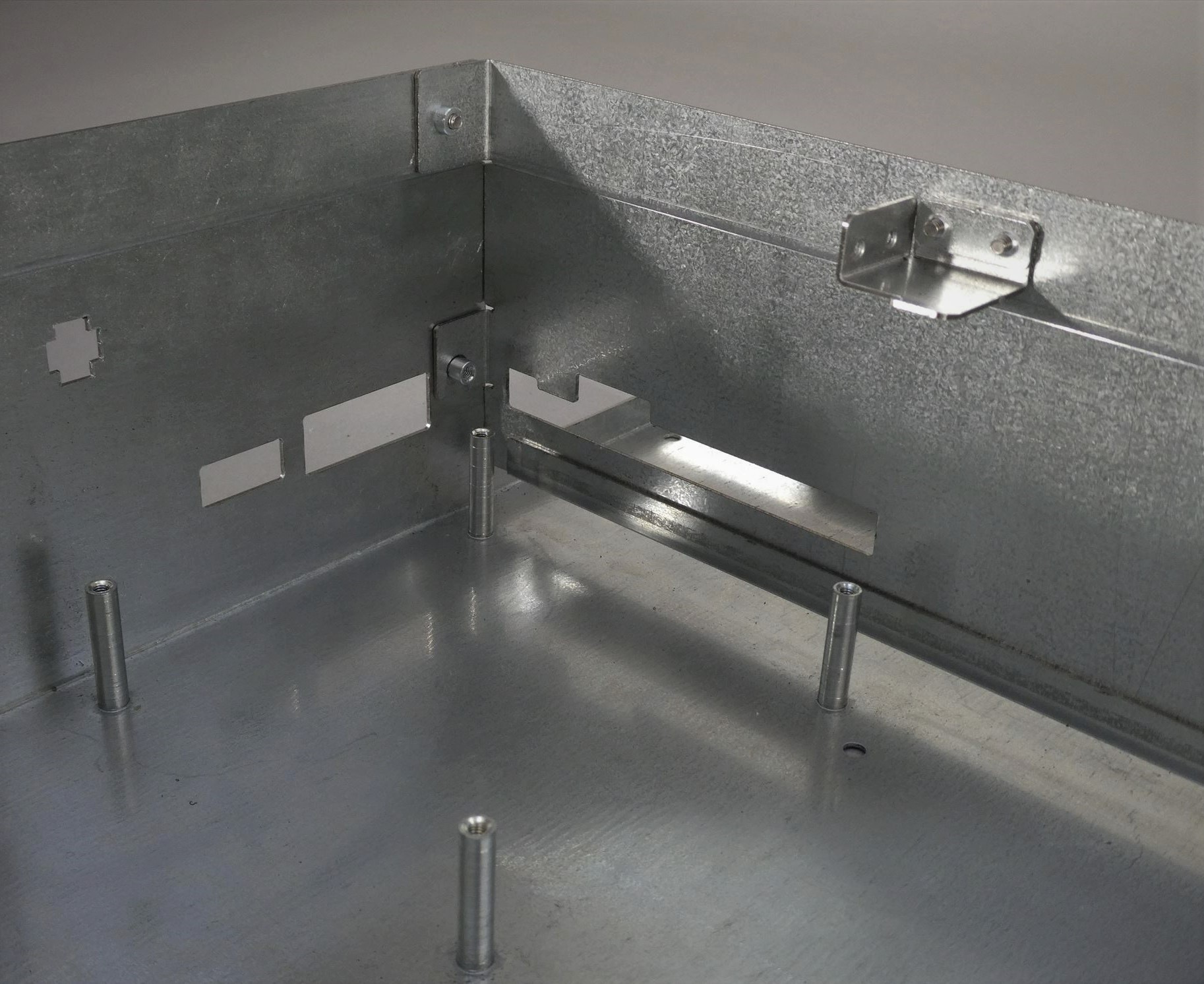

設計- シートワーク3Dモデリング、アマダフォーミングツール、ハーフシアは、コーナーをスポットする前に部品を整列させるために使用されます。C1上のアマダヒンジツールシステムは、蓋とボックス内のヒンジを作るために使用されます。ヒンジを閉じるために4mmのステンレススチールロッドが使用されます。
